Снятие головки блока цилиндров и замена прокладки ГБЦ на ВАЗ 2108, 2109, 21099

Здравствуйте, из данной статьи Вы узнаете, как снять головку блока цилиндров (ГБЦ) и как заменить прокладку ГБЦ своими руками на ВАЗ 2108, 2109, 21099. Замена прокладки ГБЦ происходит в случае, если Вы обнаружили, что происходит течь тосола, антифриза или масла в тех местах, где соединяется головка блока и сам блок цилиндров. Конечно, есть еще вариант, что течь происходит не из-за износившейся прокладки, а из-за самой головки, которая была деформирована, в следствии, сильного перегрева двигателя. Прежде, чем приступить к снятию ГБЦ надо снять клемму с аккумулятора и слить тосол из блока цилиндров. Потом снимаем клемму с датчика температуры тосола

Для того, чтобы снять, открученную шестерню, подденьте ее двумя отвертками с разных сторон и аккуратно сдвиньте на себя

После этого откручиваем болт хомута топливного шланга, который подходит к топливному насосу со стороны топливного фильтра и снимаем его

Далее нужно снять с карбюратора все подходящие к нему провода, шланги, тягу воздушной заслонки и трос, который идет к дроссельной заслонке. Потом снимаем высоковольтный провод с крышки трамблера

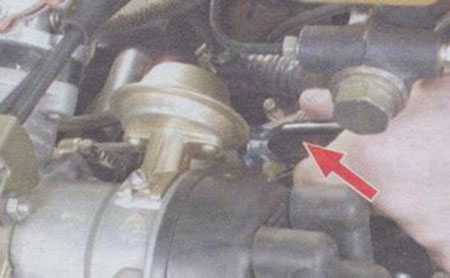

Рядом с трамблером снимаем клемму, отжав отверткой фиксатор

Следующим действием откручиваем хомуты, снимаем подводящий и отводящий шланги отопителя

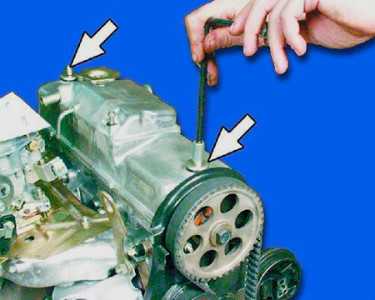

Далее снимаем верхнюю крышку двигателя, открутив 2 болта по краям

После этого необходимо в порядке, указанном на картинке ниже, ослабить затяжку болтов и потом полностью их снять вместе с шайбами

Когда будете снимать ГБЦ с автомобиля, будьте осторожны, конец распредвала должен выйти из задней крышки ремня привода, для этого придется немного сместить ГБЦ от себя. Если Вам нужно как-то поддеть головку блока цилиндров, то просуньте плоскую отвертку под впускной коллектор, в других местах лучше этого не делать. После того, как Вы сняли саму ГБЦ, снимаем старую, изношенную прокладку ГБЦ

Теперь зачищаем посадочное место прокладки и устанавливаем новую прокладку ГБЦ так, чтобы пролет для прохода масла, которое расположено на самой прокладке, располагалось между третьим и четвертым цилиндром

Прежде, чем ставить на посадочное место ГБЦ осмотрите болты ее крепления, обычно они со временем вытягиваются и сильно вытянутые болты нужно будет сменить. То есть, если высота болта больше, чем 135,5 мм, то меняем его на новый Далее потихоньку закручиваем и затягиваем болты, которыми крепится головка блока цилиндров в том порядке, как показано на картинке ниже, главное не торопитесь, иначе, в случае, перекоса головки течь масла или тосола продолжится и придется опять все разбирать

После этого устанавливаем все снятые детали на место. Теперь Вы знаете, что такое замена прокладки ГБЦ на ВАЗ 2109 и при правильном подходе, следуя инструкции, произвести эту операцию своими руками можно и в гаражных условиях, а не ехать в сервис и отдавать за это не малые деньги. Для наглядности посмотрите видео замена прокладки ГБЦ своими руками :

Порядок замены прокладки головки блока цилиндров на ВАЗ 2109-2108

Прокладка может остаться как на поверхности головки, так и прилипнуть к самому блоку. Можно попытаться снять ее руками без использования каких-либо инструментов, а если не получится — аккуратно можно поддеть плоской отверткой, не повредив поверхности детали.

Осмотрите внимательно поверхность ГБЦ и если на ней обнаружатся выраженные следы коррозии, особенно в непосредственной близости к каналам охлаждающей жидкости, в таком случае необходимо произвести ее ремонт: фрезеровка, шлифовка и т.д. Если все в норме, то удаляем следы старой прокладки, используя специальные средства:

Ждем несколько минут, пока все это дело откиснет и удаляем остатки, которые не поддались химии, если таковые остались, лезвием бритвы. Потом все насухо вытираем и можно даже обезжирить, чтобы никаких посторонних следов на поверхности не осталось:

Блок двигателя также необходимо очистить, после чего установить на него новую прокладку

Важно, чтобы отверстия в прокладке совпали с направляющими, которые расположены по углам блока:

Когда необходима замена?

Важно следить за состоянием прокладки ГБЦ, так как по мере ее износа и прогорания двигатель начинает работать с перебоями. Прогоревшая деталь может стать причиной перегрева двигателя или его заклинивания

На видео рассказывается о признаках, по которым можно выяснить прогорела ли прокладка.

Оценить необходимость замены можно по таким признакам:

Уменьшение уровня охлаждающей жидкости, хотя не обнаружено подтеков при внешнем визуальном осмотре. В этом случае ОЖ попадает через масляные каналы в поддон картера. Это можно определит по цвету масла на щупе, оно будет мутным кофейного цвета.
Если газы из камеры сгорания попадают в систему охлаждения, то может разорвать расширительный бачок.
Масляные пятна в расширительном бачке.
Падение давления в одном из цилиндров. В этом случае прокладка может прогореть не вся, а лишь в районе герметизации данного цилиндра.

Это основные причины, по которым выполняется замена.

Старая прогоревшая деталь

Установка головки на место

Теперь можно аккуратно устанавливать ГБЦ на свое место, следя за тем, чтобы в этот момент прокладка не съехала и не сместилась в сторону. Конечно, направляющие ее фиксируют, но все же стоит быть предельно осторожным.

Далее нам понадобится динамометрический ключ, так как болты придется закручивать с определенным моментом силы. Также стоит иметь ввиду, что порядок затяжки необходимо соблюдать. Ниже показано на схеме, в какой последовательности производить закручивание:

Теперь что касается усилия, с которым необходимо заворачивать болты. Выполнять это следует в 4 приема:

Сначала моментом силы 20 Нм
Второй прием моментом 75-85 Нм
Затягиваем еще каждый болт на 90 градсуов
Окончательно заворачиваем на 90 градусов

Остается после этого установить все снятое с автомобиля оборудование, залить охлаждающую жидкость, подключить все датчики, провода и шланги и проверять выполненную работу. Обычно все становится видно сразу после залива тосола. Если на стыке головки и блока появились мокрые следы, то можете снимать все обратно и делать всю работу заново! Но надеюсь, что такого в вашей практике не будет! Удачного ремонта!

Порядок снятия головки блока цилиндров на ВАЗ 2108-2109

Разумеется, что предварительно необходимо будет провести некоторые подготовительные процедуры, без которых снять головку будет невозможно.

Во-первых, нужно снять корпус воздушного фильтра
Затем отсоединить все топливные шланги и провода питания от карбюратора или инжектора (в зависимости от типа мотора)
Полностью слить охлаждающую жидкость из системы
Отсоединить штаны от выпускного коллектора
Снять трамблер, хотя это не обязательное условие — достаточно будет отсоединения высоковольтных проводов
Открутить и снять крышку клапанов

В общем, необходимо освободить головку от всего лишнего, чтобы при демонтаже не возникало лишних проблем. Конечно, если вы решили полностью производить ее замену или же ремонт, тогда придется выполнять больше операций, и карбюратор снимать, и коллекторы. Ну а если дело только в прокладке, то можно обойтись минимумом действий.

Чтобы открутить ГБЦ на ВАЗ 2109-2108, необходимо использовать мощный вороток и шестигранник, так как болты крепления ее к блоку цилиндров завернуты большим моментом силы. Всего придется отвернуть 10 болтов, которые показаны на фото ниже:

В качестве рычага можно использовать насадку в виде обычной металлической трубы:

Затем можно вынимать болты вместе с шайбами, как это представлено на картинке:

И теперь можно аккуратно поднимать ГБЦ ВАЗ 2109-2108 вверх, снимая ее с блока двигателя:

После чего нам открывается следующая картина:

Также ознакомьтесь

При разборе клапанного механизма под тарелку клапана необходимо подложить деревянный брусок.

Рассухарить клапан. Достать его из направляющей втулки ГБЦ.

Ключом на «13» открутить 2 гайки крепления впускного патрубка.

Снять прокладку и патрубок.

Собирать и устанавливать ГБЦ следует в обратной последовательности.

Рекомендации :

Стержни клапанов моторным маслом. То же касается и направляющих втулок.
Перед установкой удалить с поверхности блока цилиндров грязь, масло, остатки старой прокладки.
Заменять прокладку ГБЦ следует по двум особым центрирующим втулкам.
Поставить крепежные винты, на ниже представленной схеме показаны 4 приема, как их нужно затягивать.
