Замена предохранителей лада xray

Компоненты для Лада Веста

Замена предохранителей плавикового типа должна осуществляться на те элементы, виды которых допускаются для Лада Веста. Их выпускают производители, обладающие соответствующим заключением от АвтоВАЗа, с нанесенной маркировкой, обозначенной в таблицах I, II и III.

Расположение предохранителей и реле в монтажном блоке салона Лада Веста.

Таблица I

В данной таблице дана расшифровка электрических цепей, которые защищены посредством установки плавких элементов. Данные предохранители находятся в монтажном блоке. В таблице представлены все типы реле и предохранителей, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица II

Таблица II показывает те реле, что стоят в монтажном блоке. В ней представлены все типы реле, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица III

Эта таблица показывает все электрические цепи, которые защищаются предохранителями, что стоят в блоке непосредственно подкапотного пространства. В таблице представлены все типы электрических цепей, что имеются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица IV

В указанной таблице подремонтированы реле, что находятся в монтажном блоке подкапотного пространства. В таблице представлены все типы реле, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Ограничения для Лада Веста

Применение элементов, которые отличаются по силе тока (ее номиналу) от тех, что рекомендованы в таблицах под номером I и III, не допускается. Причина – возможное замыкание электроцепи с вероятным последующим воспламенением автомобиля. Для обнаружения дефектного предохранителя необходимо сверить вышедшие из строя электрические цепи Весты, что защищаются указанным компонентом.

Расположение предохранителей и реле в монтажном блоке моторного отсека Лада Веста.

Предохранители расположенные в блоке предохранителей в под капотом Lada XRAY

Не так давно ВАЗ начал выпускать новую модель Лада Х-Рей и самая распространённая неисправность сей час это перегорание предохранителей. При этом их перегорание не обязательно может быть причиной короткого замыкания проводов или другой неисправности электрооборудования. При работе предохранители греются и со временем могут сгореть.

Для короткого замыкания характерно не однократное перегорание предохранителей одной и той же цепи. При замене предохранителей обязательно применение их того же номинала который был установлен. Так же при замене необходимо использовать только качественные предохранители, и не покупайте предохранители без упаковки не известных производителей. Как выбрать предохранители и какие могут быть последствия применения не качественных предохранителей описано в статье «Автомобильные предохранители. Как выбрать». Применение не качественных и не соответствующих предохранителей может привести к выходу из строя блока предохранителей или возгоранию автомобиля. Как и на всех последних моделей ВАЗа Lada XRAY имеет два блока предохранителей. Один расположен в подкапотном пространстве, а второй в салоне автомобиля.

Видео — LADA XRAY — отключение Esp

Уважаемые покупатели, во избежание ошибок при отправке крышки монтажного блока реле и предохранителей моторного отсека LADA VESTA / ЛАДА Веста, LADA XRAY / ИКС РЕЙ в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Решение любой проблемы, которая связана с электрооборудованием автомобиля, начинается с проверки предохранителей. Они вместе с реле располагаются в монтажных блоках (блок предохранителей и черный ящик) салона или моторного отсека.

Монтажный блок 243825499R предохранителей и реле LADA VESTA / ЛАДА Веста, LADA XRAY / ИКС РЕЙ находиться рядом с аккумулятором у левого крыла – черный ящик

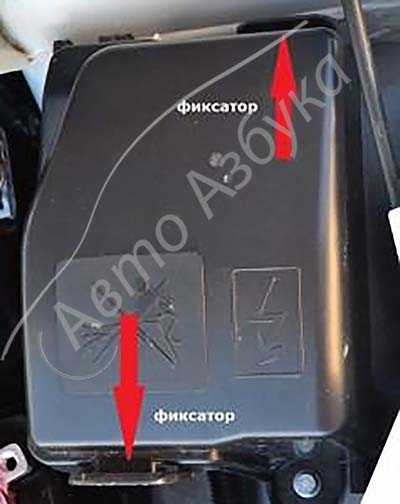

Чтобы добраться до блока реле и предохранителей — отожмите оба фиксатора и сможете открыть крышку.

Фиксаторы очень хрупкие, важно аккуратно это сделать, не сломать

Для того чтобы установить крышку монтажного блока 243825499R предохранителей и реле в моторном отсеке LADA VESTA / ЛАДА Веста, LADA XRAY / ИКС РЕЙ на место — выполняйте действия в обратном порядке.

Если у Вас в итоге перегорел какой-то из предохранителей, то его необходимо заменить. Но прежде, Вам необходимо установить причину выхода предохранителя из строя, будь то короткое замыкание, либо высокие нагрузки.

Завод изготовитель настоятельно не рекомендует устанавливать предохранители номиналом выше, чем оговорено в таблице, т.к. предохранитель защищает провод, а не сам электрический потребитель. При установке предохранителя номиналом выше — чем положено, возможен риск возгорания автомобиля.

Другие артикулы товара и его аналогов в каталогах: 243825499R.

Lada Vesta / Лада Веста, SW и SW Cross, LADA XRAY / ИКС РЕЙ.

Любая поломка
– это не конец света, а вполне решаемая проблема!

Как самостоятельно заменить крышку монтажного блока предохранителей и реле в отсеке двигателя
на автомобиле Лада Веста и её модификации.

С интернет — Магазином AvtoAzbuka

затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ!!!

Реле и предохранители салонного монтажного блока

Перейдем к монтажному блоку, установленному в салоне. Получение доступа к ней очень простое, достаточно поддеть крышку и снять ее.

Для удобства извлечения предохранителей, с внутренней стороны крышки закреплен специальный пинцет.

Этот предохранитель включает в себя 5 гнезд под реле (одно – резервное) и 47 – для предохранителей. Схема его такая:

Обозначение реле этого монтажного блока все то же – «К» с числовым индексом и отвечают они за:

• К1 – вентилятор отопителя;
• К2 – обогрев зеркал и заднего стекла;
• К3 – блокировка задних стеклоподъемников (электро);
• К4 – резерв;
• К5 – розетка багажника;

Перейдем к предохранителям. Их в салонном монтажном блоке достаточно много, при этом назначение некоторых может меняться в зависимости от комплектации.

Чтобы было понятнее, какой предохранитель и за что отвечает в той или иной комплектации, воспользуемся дополнительным обозначением плавких элементов:

• без доп. индекса – назначение элемента одинаково для всех комплектаций;
• (1) – используются в авто, не оснащаемого датчиком дождя (оснащение «Оптима»);
• (2) – элементы, отвечающие за работу оборудования в комплектациях с датчиком («Топ» и «Люкс»);

Обозначаются все также литерой «F» и числовым индексом. Также часть гнезд являются резервными:

• F1 – стеклоподъемники передних дверей (электро);
• F2 и F4 (1) –свет левой головной оптики (дальний и ближний);
• F3 и F5 (1) — свет головной оптики (дальний и ближний);
• F6 (1) – габаритные огни обеих фар;
• F7 (1) – габаритные огни задка, подсветка элементов и проборов, установленных на передней панели (клавиши, прикуриватель, управление с-ми и т. д.);
• F8 – задние стеклоподъемники (электро), управление реле их блокирования;
• F9 (1) – задний ПТФ;
• F10 – резерв;
• F11 – центральный блок кузовного оборудования (редукторы дверных замков, пятой двери);
• F12 – антенна иммобилайзера, контроллер с-мы курсовой устойчивости, датчик угла поворота руля выключатель стоп-сигнала;
• F13 – салонный свет, плафоны багажного отсека и перчаточного бокса. Также от него может идти запитка контроллера САУКУ (2) и панели климат-системы (2);
• F14 (2) – датчик дождя;
• F15 – омыватель лобового стекла, центральный блок кузовного оборудования (очистка заднего стекла);
• F16 – обогрев сидений, аудиосистема, навигационная система;
• F17 (1) – ДХО;
• F18 – Лампы стоп-сигналов, включая дублирующий;
• F19 – контроллер с-мы управления силового агрегата, основной и доп. (2) блок управления кузовным оборудованием, приборная доска, реле стартера и бензонасоса, селектор АКПП;
• F20 – блок пассивной безопасностью (подушками);
• F21 – лампочки заднего хода, контроллер АКПП;
• F22 – электрический насос ГУР;
• F23 – блок с-мы парковки, корректоры фар и их переключатели, реле обогревателей стекол (лобового, заднего), боковых зеркал;
• F24 – основной блок кузовного оборудования (запитка предохранителей F12, F13, F36 с задержкой);
• F25 – терминал навигационной с-мы, доп. блок кузовного оборудования (2);
• F26 – основной блок кузовного оборудования (поворотники);
• F27 – ближний свет фар (1) или – сигналы включения ближнего и дальнего света головной оптики, ПТФ передка, задка (2);
• F28 – сигнал, дополнительно – сигнал включения габаритных огней (2);
• F29 (1) – габаритные огни (перед, зад), дальний свет обеих фар, задний ПТФ, реле сигнала;
• F30 – резерв;
• F31 – приборная доска;
• F32 – центральный блок кузовного оборудования, терминал навигационной с-мы, аудиосистема (мультимедиа), реле розетки багажника, вентилятор с-мы обогрева, панель с-мы кондиционирования (2);
• F33 – прикуриватель;
• F34 – разъем для диагностики;
• F35 – подогрев боковых зеркал;
• F36 – привод боковых зеркал;
• F37 – цепь включения стартера;
• F38 (1) – очиститель лобового стекла;
• F39 (1) – вентилятор с-мы обогрева;
• F40 – резерв;
• F41 (2) – дополнительный блок кузовного оборудования (ДХО правой оптики, габариты передка, ближний свет левой и дальний — правой фар);
• F42 – резерв;
• F43 (2) – дополнительный блок кузовного оборудования (питание всех приборов, идущих за плавким элементом F19);
• F44 – розетка багажника;
• F45 – резерв;
• F46 (2) – доп. блок кузовного оборудования (ПТФ, салонные габаритные огни);
• F47 (2) – доп. блок кузовного оборудования (ДХО левой фары, габариты задка, ближний свет правой и дальний — левой фар);

Как видно, на авто с комплектациями «Топ» и «Люкс» многие приборы запитываются через центральный и дополнительный блоки кузовного оборудования.

Особенности конструкции

Как обычно на авто эти защитные элементы сгруппированы в одном располагаются в монтажном блоке. Это обеспечивает удобство замены, поскольку не требуется каждый раз искать место установки предохранителя, отвечающего за работу того или иного оборудования. Помимо самих предохранителей в блоке размещаются также и реле.

Но у Lada X-Ray таких монтажных блоков два. Обусловлено это тем, что электрического и электронного оборудования у кроссовера достаточно много. И если установить все элементы в один блок предохранителей, то он получится габаритным по размерам, и место для его установки найти сложно.

Разделение же всех предохранителей на две группы и размещение в двух блоках позволило без проблем найти для них место. Также это позволило разгруппировать предохранители по назначению.

Один из предохранительных блоков установили в подкапотном пространстве и все установленные в нем элементы отвечают за работу электрического оборудования двигателя, вспомогательных систем, некоторых элементов освещения и обогрева.

Второй монтажный блок разместили в салоне, внизу передней панели со стороны водителя. Предохранители и реле, установленные в нем, обеспечивают работу осветительного оборудования, систем, обеспечивающих комфортабельность и т. д.

Стоит отметить, что предохранители в бортовой сети используются по-разному. Одни отвечают только за функционирование какого-то конкретного электрического оборудования, но есть и такие, через которые идет питание сразу на несколько потребителей.

На количество предохранителей и рабочие параметры некоторых из них влияет силовая установка, а также наличие дополнительного оборудования. То есть, для этого кроссовера предлагается несколько моторов, каждый из которых имеет свои особенности. Для одного агрегата может потребоваться наличие дополнительного плавкового элемента, а для другого двигателя – нет.

Замена перегоревшего предохранителя

Предохранители обеспечивают защиту приборов от перегрузок путем собственного разрушения. При увеличении нагрузки выше установленного значения нить, соединяющая два контакта элемента плавиться. В результате питание на прибор, за который предохранитель отвечает, прекращает подаваться.

Поэтому при отказе какого-либо электрооборудования в первую очередь необходимо проверить целостность

Важно только заранее узнать, под каким номером находится искомый предохранитель и найти его в блоке по схеме

Заменить перегоревший элемент очень просто – находим его извлекаем (руками – если это блок в моторном отсеке и пинцетом – в салоне). На его место устанавливаем новую деталь с идентичными параметрами.

Некоторые вместо предохранителей с малым значением по силе тока устанавливают более мощные, а то и вовсе пользуются перемычками из проволоки («жучками»). Но так делать не рекомендуется, поскольку в случае резкого возрастания нагрузки предохранитель выдержит и не переправиться, а вот электроприбор может сгореть.

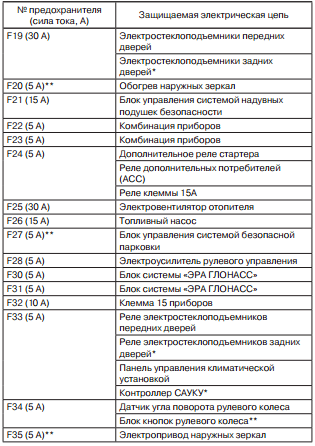

БЛОК ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ

*1 — в комплектации Optima
без датчика дождя*2-
в комплектации Top с датчиком дождя

Расположение блока предохранителей и процесс их замены на Лада Веста

Замена предохранителей в авто – обычное дело, ради которого уж точно не стоит гнать автомобиль в сервис. Естественно, владельцам Лада Веста также придется пройти через данную процедуру.

Внешний вид крышки, закрывающей в Лада Веста блок предохранителей.

Сам процесс предельно прост. Для начала потребуется приготовить автомобиль к работе, подняв капот и, посредством использования гаечного ключа, сняв клемму провода с АКБ. Затем потребуется демонтировать крышку, закрывающую предохранители. Располагается она слева от рулевой колонки.

Крышка откидывается вниз. Снять ее несложно.

Работать необходимо предельно осторожно, дабы не сломать пластиковые фиксаторы. Если в ходе работы используется острие ножа или отвертка, чтобы отогнуть крышку, их следует обмотать тканью во избежание царапин на поверхности крышки

Сборка производится в обратном порядке до характерного щелчка пластиковых зажимов.

На фото видны пластиковые зажимы, которые требуется оставить в целости.
