Предохранители и реле и их замена лада приора (ваз 2170, 2171, 2172)

Монтажный блок

Он расположен в салоне Приоры. Точное местоположение — под приборной панелью слева. Данный агрегат также защищен снимающейся крышкой, материал крышки – пластик. Крепление защитного элемента производится с помощью трех защелок, и чтобы их снять, необходимо каждую из них провернуть.

Номер элемента	Обозначение
1	Лампы ближнего света и передних поворотов.
2	Лампы боковых поворотов.
3	Выключение системы зажигания центрального замка.
4	Реле.
5	БУ.
6	Лампы задних фонарей.
7	Контрольная лампа.
8	Реле-прерыватель цепи.
9	Выключатель системы.
10	Переключатель системы.

Ниже вновь представлено фото схемы, но на этот раз оно относится к монтажному блоку. Также после схемы приводится таблица с соответствующим обозначением предохранителя и его назначением.

Стоит отметить, что расположение реле и предохранителей может быть различным в зависимости от типа комплектации транспортного средства. Поэтому в таблице представлены только основные элементы.

Где в Приоре находится реле

Автомобильный стартер является весьма надежным устройством, и, как правило, в нем редко можно обнаружить какие-либо проблемы. Зачастую все проблемы приходятся на реле стартера. Многих интересует вопрос, где находится реле? На Лада Приора его можно обнаружить в блоке предохранителей, располагающемся в салоне авто по левую сторону от водителя, около модуля, управляющего светом.

Информация о том, где расположено реле стартера, очень пригодится каждому автовладельцу, поскольку иногда требуется заменить предохранитель стартера, и в Приоре это регулярно случается. Вообще в рассматриваемой нами машине электрическая система в целом не самая надежная. Многие владельцы Лада Приора отмечают не качественную ее работу.

Итак, дабы получить доступ к механизму реле стартера, вам потребуется снять панель, которая собственно скрывает блок. Панель крепится 5-ю фиксаторами. Выполняйте все работы аккуратно.

Распространенные неисправности

Как и любое другое электромеханическое устройство, прикуриватель Приоры имеет свойство ломаться. Иногда это может быть вызвано дефектами конструкции, иногда сбоями в бортовой цепи машины, а иногда и по вине самого пользователя. К частым неисправностям прикуривателя можно отнести:

западание тех самых биметаллических «ушек»;
перегорание спирали;
нарушение контакта в разъеме;
перегорание предохранителя.

К неисправностям также можно отнести и перегорание лампы подсветки, однако, это больше относится к снижению уровня комфорта, нежели к серьезным поломкам. К тому же, она нисколько не влияет на работу самого устройства, и легко устраняется путем замены лампы.

Западание ушек характеризуется отсутствием фиксации патрона в нажатом положении. Оно может быть вызвано либо низким качеством металла, из которого они изготовлены, т.е. дефектом, либо же высокой интенсивностью или длительным периодом использования прикуривателя.

Проблема решается путем подгибания «ушек» внутрь при помощи тонкой отвертки, естественно после обесточивания бортовой цепи. Если после недолгого использования проблема возникает вновь, прикуриватель лучше заменить.

При перегорании спирали патрон фиксируется при нажатии, однако не нагревается. Диагностируется неисправность путем прозвона при помощи автомобильного тестера. Спираль не рекомендуется восстанавливать, так как это может повлечь снижение ее сопротивления, что внесет нежелательные коррективы в работу бортовой цепи. В этом случае прикуриватель также необходимо заменить.

Нарушение контакта несложно определить, сняв облицовку тоннеля и проверив состояние разъема. Эта неисправность не критична, и может быть устранена самостоятельно за несколько минут.

А вот, что касается предохранителя, то эту неисправность есть смысл рассмотреть отдельно, так как его неисправность чаще всего вызвана человеческим фактором.

Какой предохранитель отвечает за работу прикуривателя в Приоре

Зная, где находится предохранитель прикуривателя на Приоре, можно без особых проблем его заменить. Сервис в автомастерских сейчас стоит достаточно дорого, поэтому разберемся, как можно это сделать самостоятельно.

Самое главное условие – нельзя устанавливать вместо предохранителя любые самодельные устройства, такие, к примеру, как проволока или скрепка. Кроме того, лучше использовать защитные элементы отечественного производства и не покупать китайские аналоги, так как они низкокачественные. Все это не безопасно и даже может привести к пожару.

Замена предохранителя прикуривателя Приора не представляет большой сложности. Для этого нет необходимости демонтировать его посадочное место или сам блок. Достаточно просто заменить неисправный элемент новым. Однако в алгоритме разобраться все же надо, так как имеются некоторые особенности.

Какие предохранители отвечают за работу отопителя?

Под крышкой находится большое количество защитных деталей, на каждой из которых имеется маркировка. Именно при помощи маркировки можно определить необходимую деталь, которая отвечает за конкретную цепь. Поскольку нас интересует отопитель, то рассматривать все элементы просто нет смысла, необходимо выяснить какой предохранитель отвечает за печку на Приоре.

Внимание стоит обратить на элемент с маркировкой F1, отвечающий за работу вентилятора радиатора двигателя. Он рассчитан на 25А

О его неисправности может говорить неработающий вентилятор. Чтобы исключить поломку самого вентилятора и двигателя, необходимо напрямую подать напряжение с аккумулятора 12 В. При исправности двигателя стоит изучить предохранитель F1.

За работу вентилятора отопителя отвечает элемент F9, который также рассчитан на 25А. Не все проблемы с печкой можно связать с неисправным предохранителем. При отсутствии работоспособности отопителя на всех режимах необходимо в первую очередь проверить регулятор скоростей и двигатель, подав на него напряжение в 12В. При выявлении неисправности двигателя стоит осмотреть щётки, которые часто выступают причиной неработающего состояния. Отопитель может работать только на последнем режиме, а на первых не подавать никаких признаков жизни. В этом случае проблема заключается в сопротивлении отопителя, потребуется выполнить замену резистора. В автомобилях с кондиционером частой причиной неисправности отопителя выступает термопредохранитель. Найти его можно возле добавочного сопротивления.

Как видите, не всегда предохранитель отопителя Приора вызывает поломку печки. Поэтому не стоит спешить менять его на новый. Более того, при частом сгорании защитного элемента стоит заняться поисками истинной причины, которая может находиться в электрической цепи. Эта работа длительная и кропотливая, но выполнить её нужно обязательно.

Выявляем признаки неполадки

Когда подгорают контакты, водитель начинает слышать щелчки, указывающие на срабатывание магнита. При этом, в стартере находится якорь, который остается неподвижным, а если даже и двигается то крайне медленно. Происходит это когда контакты, а вернее их рабочая поверхность соединяется не полностью, от этого случается:

Разогревается медь нашлепок;
Начинает расти переходное напряжение;
Сразу начинает появляться зазор воздушный.

Как итог выступает на поверхности диэлектрик – оксид. Все исправить вы сможете единственным способом. Требуется очистить от образовавшегося нагара нашлепки. Выполнить эту работу можно собственноручно. Если не большое повреждение, то можно воспользоваться алмазным надфилем или же воспользоваться ученической резинкой. Когда устройство имеет сильное повреждение, то его лучше заменить полностью.

Случается, что замыкает катушки. Происходит это из-за попадания влаги, или если произошла потеря изолирующих качеств эмульсией, защищающей провода. Последний вариант однозначно происходит из-за большого перегрева.

Кроме всего прочего, убедиться в том, что рассматриваемое нами устройство работает, можно подключив напрямую к аккумулятору стартер. Для этой цели можно использовать провода для запуска «движка» LADA Priora от другого авто. Провода присоединяем к батареи и к стартеру.

Сначала минусовые. Если реле работает, как положено, тогда потребуется осмотреть разъемы, проводку и батарею.

Изначально на целостность проверяется проводка. Начинайте осмотр от стартера к аккумуляторной батареи. Далее тестируйте всю цепь мультиметром, если же его не оказалось под рукой, сойдет и лампочка. Тест проводится от АКБ к стартеру.

Не забываем проверить предохранитель стартера, иногда проблема кроется только в нем.

Подключаемые устройства к прикуривателю Приоры

Вы можете самостоятельно посчитать совершенно точно, какие устройства по мощности можно подключать к автоприкуривателю. Для этой цели потребуется знать непременно номинал силы тока, собственно на который, и рассчитан предохранитель. Как это самостоятельно выполнить? Все достаточно просто: сила тока 15А (ампер) умножаем на так называемое номинальное напряжение в самом прикуривателе, которое составляет 12В (вольт).

Из этого следует, что любое имеющееся подключаемое устройство к прикуривателю Лада Приора не может превышать мощность 180Вт (ватт). При этом список устройств, разрешенных для подключения довольно обширный, предлагаем вам с ним ознакомиться:

Видеорегистратор;
Компрессор/портативный холодильник;
Ионизатор;
Устройства для навигации;
Массажная подушка/спец. накидка;
Очиститель воздуха;
Фонарь/лампа;
Кипятильник/эл. чайник;
Разветвитель;
Вентилятор;
Грелка специальная на сиденье;
Пылесос

Отметим дополнительно, что ежегодно появляются разные новенькие устройства и всевозможные приборы. Будьте всегда внимательны к тому, что подключаете к автомобильному прикуривателю, ведь именно чрезмерная нагрузка привести, способна не только к тому, что из строя выйдут предохранители, но также может произойти короткое замыкание, и самое ужасное — пожар.

От каких предохранителей зависит работа прикуривателя в Приоре

Первый вопрос: где находится? Рассматривая конкретный автомобиль, а в нашем случае им является Лада Приора, необходимый нам предохранитель прикуривателя смело можете искать и непременно обнаружить в монтажном специализированном блоке, именно там он и установлен. Когда автовладелец сидит в салоне авто, все что ему потребуется на этот момент, так это глянуть вниз левее от себя.

Так называемый монтажный блок размещается снизу приборной панели, левее от рулевого колеса и прикрыт специальной защитной крышкой. Как раз под этой крышечкой вы обнаружите весь монтажный с предохранителями блок Приоры. Внизу блока находятся 2 ряда со всевозможными предохранителями. Предохранитель прикуривателя «обосновался» в верхнем ряду, а его место справа самое крайнее. Заводская маркировка гнезда предохранителя F13. Также немаловажный вопрос: какой предохранитель идет? В данном случае сила тока должна составлять 15 ампер.

Во всех без исключения моделях из РФ Лада Приора, рассматриваемый нами сейчас предохранитель прикуривателя, имеется и в основном блоке. Этот элемент ответственный, прежде всего за вентилятор, расположенный в системе охлаждения, однако обеспечивает дополнительно и работу автоприкуривателя. В подкапотном главном блоке его заводская маркировка F3, и 60 ампер ограничение соответственно по силе тока.

Проверенно опытным путем, что на популярной в РФ Приоре, нужный нам предохранительный элемент довольно часто заменять приходится. Главная причина этой неприятности заключается в том, что прикуриватель используют зачастую некорректно. Большинство автовладельцев не задумываются о том, что прикуриватель имеет обязательно ограничение по мощности и силе тока. Нельзя подключать к разъему довольно мощное устройство, также нежелательно использовать устройство, раздающее заряд на несколько приборов или гаджетов. Предохранители нужно приобретать надежные, также качественные провода для вашего авто тоже помогут сохранить общую проводку авто в надлежащем состоянии.

Главный блок

Данный агрегат расположен под капотом неподалеку от аккумулятора. Над устройством размещен кожух из пластика, выступающий в качестве защиты. Рассматриваемый блок содержит шесть предохранителей, каждый из которых отвечает за работоспособность основных электрических систем автотранспорта. Ниже представлена схема с описанием каждого элемента.

Контроллер работы двигателя.
Выключатель системы зажигания. Также данный предохранитель отвечает за работу стеклоподъемников и вентилятора с радиатором.
Подача сигнала, включение системы зажигания. Дополнительно элемент используется для того, чтобы включить или отключить стоп-сигнал и организовать освещение салона.
Работоспособность электрогенератора.
ЭУР.
Работоспособность цепи электрического генератора.

Таким образом, данный блок считается одним из важных элементов конструкции автомобиля. С его помощью осуществляется подача топлива на бензонасос, а также регулируются основные системы, обеспечивающие комфортную езду.

Мощность плавких вставок

Все предохранители имеют цветовую идентификацию в зависимости от мощности, на которую рассчитаны их плавкие вставки:

предохранители вентилятора системы охлаждения (F1), обогрева заднего стекла (F2), электродвигателя салонного отопителя (F9) рассчитаны на силу тока 25 А;
плавкие элементы предохранителей дальнего света фар (F3, F4), звукового сигнала (F5), аварийных огней (F8), 15-й вывод АБС (F16), противотуманные фонари (F17, F18) защищают цепи, рассчитанные на номинальный ток до 10 А;
7,5 А предохранители защищают цепи ламп ближнего света (F6, F7), приборной панели, салонного освещения, ламп стоп-сигнала (все – F10) и заднего противотуманного фонаря (F21);
габаритные огни (F14, F15), иммобилайзер (F20) – предохранители на 5 А;
электродвигатель стеклоочистителя (F11) – плавкий элемент на 20 А;
обогрев сидений (F19) – защита предохранителем мощностью 15 А;
самый мощный предохранитель 30 А – защита цепей электропакета (F31 или F27).

Замена предохранителей большего номинала на меньшего, равно как и обратная замена, не допускается. При перегорании предохранителя, защищающего цепи световых сигналов или активной безопасности автомобиля, допускается его замена аналогичным, снятым из гнезда цепи, ответственной за комфорт или других, не влияющих на безопасность транспортного средства при его движении. При малейшей возможности, защиту электронных схем необходимо восстановить согласно требованиям производителя автомобиля.

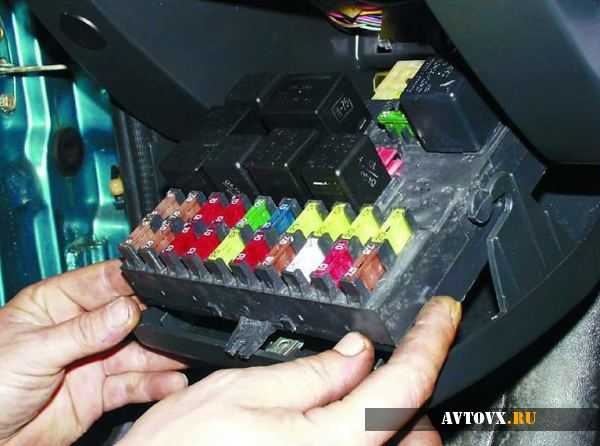

В монтажном коробе, установленном в салоне Лада Приора, находятся не только предохранители, но и электромагнитные реле, схема включения которых предусматривает подключение нагрузки повышенной мощности. Использованием таких реле производитель добился снижения токовой нагрузки на контакты переключателей. Это исключает подгорание контактных пар, которые в них установлены. Поэтому при неисправности определенной цепи необходимо проверять не только целостность плавкого предохранителя, но и исправность реле, установленного в блок предохранителей Приоры и отвечающего за схему коммутации приборов.

Устранение неисправностей электрических цепей

Знать, где находятся предохранители Лада Приора, мало. В случае неисправности нужно уметь найти причину поломки, устранить неисправность и заменить сгоревший плавкий элемент. Чтобы получить доступ к блоку предохранителей, отворачивают защелки, удерживающие крышку. Получив доступ, надо проверить исправность плавкого предохранителя, а также, если он перегорел, выяснить причину неисправности. При этом проверяют защищаемую им цепь, начиная от агрегата или узла и постепенно продвигаясь к источнику питания. Для проверки электрической цепи понадобится обычный мультиметр, или, в некоторых случаях, простая контрольная лампа.

Порядок обнаружения поломки или обрыва следующий: один щуп мультиметра или вывод контрольной лампы закрепляют на «массу» автомобиля. Включают зажигание и прикасаются к клемме проверяемого провода. При отсутствии напряжения смотрят точку входа проводника и производят замер в этом месте. Так, шаг за шагом, выявляют проблемный участок цепи. Далее делают вывод о причине неисправности. Обычно это неконтакт, обрыв проводника и поломка или перегорание детали.

В монтажном блоке Приоры, там, где находится блок предохранителей, размещены и реле, через которые осуществляется коммутирование мощной нагрузки. Применение электромагнитных реле обусловлено необходимостью защиты контактов переключателей от подгорания при включении мощной нагрузки. Иногда причина неисправности заключается в залипании контактов реле или неисправности самой электромагнитной катушки. При такой поломке якорь реле не притягивается электромагнитом, соответственно контакты не замыкаются. Для устранения поломки необходимо заменить неисправные детали.

В случае необходимости сгоревший предохранитель можно заменить кусочком медной проволоки необходимого диаметра. Однако следует помнить, что это лишь временная мера, и при первой же возможности следует установить заводской элемент.

Размещение предохранителей

Прежде всего, необходимо знать, что на автомобиле Лада Приора присутствуют два монтажных блока, снабженные предохранителями, защищающими электрические цепи автомобиля. Один из них размещен в подкапотном пространстве, возле аккумулятора. Второй – по традиции производителя в салоне, на левой части панели приборов, внизу. Монтажный короб закрывается защитной крышкой.

Кроме того, в автомобиле установлены дополнительные предохранители, находящиеся в тоннеле пола. Плавкие предохранители, расположенные в подкапотном пространстве, защищают:

F1 – предохранитель темно-зеленого цвета, (30 А), защищает блок управления и контроля двигателя.
F2 и F3 – детали синего цвета (60 А), являются общими предохранителями, защищающими все цепи, подключенные к внутрисалонным предохранителям.
F4 – плавкий элемент красного цвета, на 50 А, оберегает электроусилитель руля.
F6 – синего цвета, рассчитан на 60 А, защищает силовую цепь генератора.

Как можно видеть, предохранители, расположенные в подкапотном блоке, рассчитаны на большие токи и призваны защищать важнейшие узлы и агрегаты автомобиля. Перегорание некоторых из них сделает невозможным запуск двигателя, а также полный или частичный отказ электрооборудования.

В монтажном блоке плавких предохранителей, расположенном в салоне, также установлены реле, включающие мощную нагрузку некоторых цепей. Вариант такого размещения способствует более быстрому поиску и устранению неисправностей, связанных с невозможностью коммутировать ту или иную цепь.

Во внутрисалонном блоке расположение предохранителей следующее:

F1 – Электрический вентилятор обдува радиатора (25 А).
F2 – Нагревательный элемент, установленный на заднем стекле (25 А).
F3 – Правая фара (свет дальний) (10 А).
F4 – Левая фара (свет дальний) (10 А).
F5 – Сигнал (10 А).
F6 – Левая фара (свет ближний) (7,5 А).
F7 – Правая фара (свет ближний) (7,5 А).
F8 – Сигнал «аварийные огни» (10 А).
F9 – Мотор вентилятора печки (25 А).
F10 – Приборная доска, внутрисалонный свет, задний стоп-сигнал (7,5 А).
F11 – «Дворники», нагрев стекла заднего (20 А).
F12 – 15-я клемма (вывод) приборной панели.
F13 – Предохранитель прикуривателя (15 А).
F14, F15 – Габаритное освещение левого/правого борта соответственно (оба 5 А).
F16 – 15-я клемма (вывод) контроля АБC (10 А).
F17, F18 – Противотуманные фонари левая/правая сторона соответственно (10 А).
F19 – Обогрев сидений (15 А).
F20 – Питание иммобилайзера (5 А).
F21 – Противотуманный фонарь задний (7,5 А).
F22-F30, F32 – Резерв (для возможности расширения).
F31 (иногда F27) – Блок питания электропакета (30 А).

По этому перечню легко определить, где, например, находится предохранитель прикуривателя Приора. Это место №13, плавкий элемент на 15 Ампер. При необходимости, заменять его нужно только деталью, рассчитанной на такой же ток.

Можно также заметить, что не указано, где находится предохранитель бензонасоса Приоры. В этом авто дополнительные предохранительные элементы, защищающие реле стартера, систему впрыска и цепь ЭБУ, установлены под правой панелью тоннеля. Удалив облицовку, вы получите вид на реле и плавкие элементы. Нужный предохранитель находится под номером F3 (15 A). F1 (15 А) отвечает за стартер, а F2 (7,5 А) – за работу ЭБУ. Как видите, все плавкие предохранители Лада Приора – штырькового типа, с цветовой маркировкой, соответствующей их мощности.

LADA 2170

Схема панели приборов

1, 2, 3, – колодки жгута панели приборов к переднему жгуту
4 – колодка жгута панели приборов к заднему жгуту
5 – контакты колодки монтажного блока
6 – выключатель сигнала торможения
7 – комбинация приборов
8 – модуль управления светотехникой
9 – модуль надувной подушки безопасности водителя
10 – выключатель звукового сигнала
11 – колодка диагностики
12 – переключатель режимов бортового компьютера
13 – выключатель зажигания
14, 15 – колодки к блоку управления электроусилителем
16 – контроллер электропакета 17 – переключатель световой сигнализации
18 – переключатель стеклоочистителей
19 – моторедуктор распределения воздушного потока
20 – блок управления отопителя
21 – переключатель электродвигателя отопителя
22 – выключатель обогрева заднего стекла
23 – часы
24, 25 – колодки жгута панели приборов к радиоаппарату
26 – выключатель аварийной сигнализации
27 – плафон освещения вещевого ящика
28 – выключатель освещения вещевого ящика
29 – колодка жгута панели приборов к жгуту системы зажигания
30 – блок управления системы надувных подушек безопасности

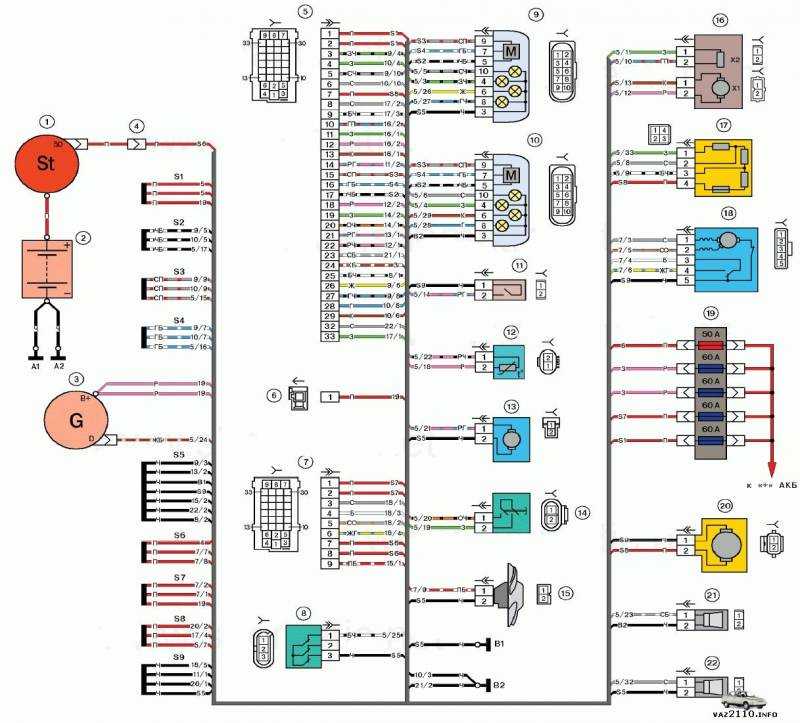

Схема соединений переднего жгута проводов

1 – стартер
2 – аккумулятор
3 – генератор
4 – колодки жгута АКБ и стартера и переднего жгута
5 – 7 – колодка переднего жгуту панели приборов
8 – выключатель подкапотной лампы
9 – фара левая
10 – фара правая
11 – датчик уровня тормозной жидкости
12 – датчик температуры воздуха 13 – электродвигатель омывателей
14 – выключатель лампы света заднего хода
15 – электровентилятор двигателя
16 – моторедуктор заслонки отопителя
17 – добавочный резистор
18 – электродвигатель стеклоочистителя
19 – основной блок предохранителей
20 – электродвигатель отопителя
21, 22 – звуковой сигнал

Схема системы зажигания

1 – контроллер
2 – колодка жгута системы зажигания к жгуту панели приборов
3 – блок предохранителей основной
4 – датчик скорости
5 – датчик неровной дороги
6 – датчик контрольной лампы давления масла
7 – датчик положения дроссельной заслонки
8 – датчик температуры охлаждающей жидкости
9 – датчик указателя температуры охлаждающей жидкости
10 – датчик массового расхода воздуха
11 – регулятор холостого хода
12 – реле бензонасоса
13 – предохранитель цепи питания бензонасоса (15 А)
14 – реле зажигания
15 – предохранитель реле зажигания (15 А) 16 – предохранитель цепи питания контроллера (7,5 А)
17 – датчик положения коленчатого вала
18 – датчик кислорода
19 – датчик фаз
20 – датчик детонации
21 – электромагнитный клапан продувки адсорбера
22 – датчик кислорода диагностический
23 – катушка зажигания
24 – свечи зажигания
25 – форсунки
26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания
27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания
28 – колодка жгута системы зажигания к жгуту форсунок
29 – колодка жгута форсунок к жгуту системы зажигания

А тут находятся электрические схемы Лада Приора Люкс.

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Схема предохранителей и реле, их замена

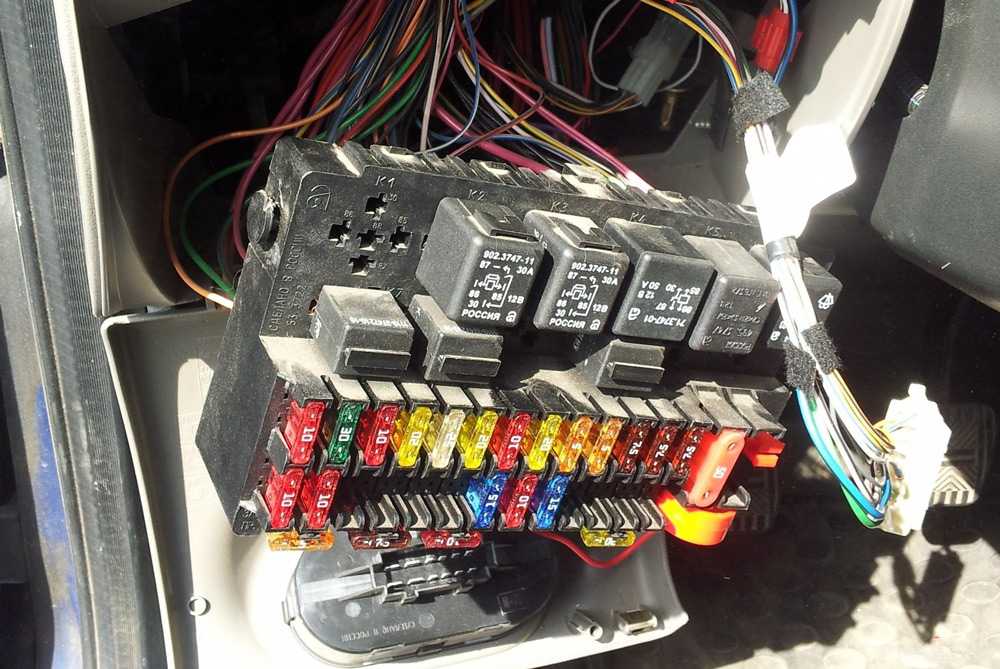

На изображении 1 показана схема расположения предохранителей и реле в монтажном блоке. Приборы электрического оборудования автомобиля, которым необходимо большое значение тока, включаются через реле. Они защищают от подгорания контакты рубильников. Схема предохранителей и реле:

1 и 2 — пинцеты;
К1 — реле срабатывания электрического вентилятора радиатора системы охлаждения мотора;
К2 — реле обогревания заднего стекла;
К3 — реле подключения стартера;
К4 — вспомогательное реле зажигания;
К5 — местонахождение резервного реле;
К6 — реле подключения мойки и очистки переднего стекла;
К7 — реле срабатывания фар дальнего свечения;
К8 — реле звуковых сигналов;
К9 — реле, срабатывающие при включении сигнала тревоги;
К10, К11, К12 — разъемы для установки добавочных деталей;
F1-F32 — цепи, которые защищают штыревые легкоплавкие пробки.

Расшифровка обозначений

Для того, чтобы осуществить замену реле и штыревых предохранителей, в монтажном блоке рассчитано использование специализированных пинцетов из пластика 1 и 2.

Поворачиваем под прямым углом все три замка на крышке блока предохранителей и реле. Снимаем крышку, преодолев сопротивление фиксирующих элементов.
Цепляем пинцетом пробку и извлекаем ее из места крепления.
Устанавливаем в свободное пространство новый предохранитель. Его номинал должен совпадать со снятым. Каждый номинал пробки имеет свой цвет. На его поверхность нанесено числовое измерение силы тока, на которую он рассчитан.
Устанавливаем реле той же марки, что и предыдущее. Небольшие по объему детали в устройстве желательно извлечь с помощью пинцета для пробок. Все другие детали необходимо доставать вручную, так как структура пинцета рассчитана на расположение ребер по бокам реле Лада Приора.

Как снять блок предохранителей? Необходима крестовая отвертка.

Отсоединяем проводку от минусовой клеммы батареи аккумуляторов и снимаем крышку.
Выворачиваем винт, который крепит панель предохранителей к доске приборов.
Убираем его из сцепления с фиксирующими элементами и снимаем.
Снимаем с блока все реле и пробки. Отжимаем фиксаторы клемм проводки.
Извлекаем клеммы с проводкой из устройства и снимаем сам блок. Желательно пометить электропровода, чтобы осуществить их установку в другое соединение на старые позиции.
