Схема предохранителей и реле lada niva (ваз 2121, 4х4 urban)

Видео от Алексея Комзикова «Обзор ВАЗ 21214 инжектор»

https://youtube.com/watch?v=R0NbHslHqns

В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.

Замену предохранителей электрической цепи на автомобиле Ваз 2121 и Нива 2131 с инжекторным двигателем производим в случае их перегорания, либо сам блок снимается для полной замены или при выполнение других работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

  • Перед выполнением работ необходимо отсоединить клемму минус от аккумуляторной батареи.
  • Блок предохранителей расположен в салоне автомобиля и скрыт защитным кожухом. Крестовой отверткой откручиваем два винта крепления кожуха и снимаем его.

Теперь извлекаем перегоревший и производим его замену

Обратите внимание, что с обратной стороны блока установлен предохранитель цепей питания электрических вентиляторов с номиналом 30 А, он зеленого цвета. Остальные номиналом 15 А синего цвета.

Для снятия самого блока откручиваем торцовой головкой на восемь две гайки его крепления.

  • Теперь можно снять блок. Далее отсоединяем от него колодку с питающими проводами.
  • Выполняем замену блока, после чего установку проводим в обратной последовательности.

На этом ремонтные работы по замене предохранителей и блока на автомобиле Ваз 2121 и Нива 2131 завершены.

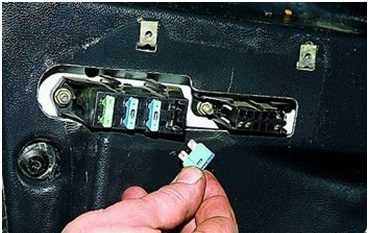

Снятие предохранительного блока на автомобиле Ваз 2121 и Нива 2131 производят для его замены в случае поломки, что чаще проявляется в виде окисления контактных клемм предохранителей, механическом повреждение корпуса, замыкания проводов, а так же при выполнение других ремонтных работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

Отщелкиваем два пластиковых фиксатора и снимаем крышку сначала с основного блока, а затем с дополнительного. После чего, если необходимо производим замену перегоревших предохранителей

Обратите внимание, что в системе используются два типа предохранителей различного номинального тока, то есть с тонким усиком и толстым. Поэтому их необходимо устанавливать в строгом соответствие с используемыми

Маркировка о номинальном токе и соответственно защищаемой цепи, указана на крышках с наружной или внутренней стороны.

Далее торцовой головкой на восемь откручиваем гайки крепления блоков к шпилькам кронштейна и снимаем их со шпилек.

Теперь необходимо от блока отсоединить все провода. Предварительно их необходимо промаркировать, чтобы при последующей сборке не перепутать местами.

На этом ремонтные работы по снятию блоков предохранителей на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Источники

  • http://avtozam.com/vaz/niva/vse-o-bloke-predohranitelej/
  • http://remladavaz.ru/zamena-predoxranitelej-i-bloka-vaz-2121-niva-2131
  • http://remladavaz.ru/kak-snyat-blok-predoxranitelej-vaz-2121-niva-2131

Замена предохранительного блока на ВАЗ 21053

Замена блока

Перед тем как приступить к замене, нужно приобрести новый блок и запастись специальным накидным ключом на «13». Действия выполняются в следующем порядке:

  • снимите корпус блока, который закреплен шурупами, при помощи отвертки;
  • сместите колодки, подключенные снизу блока (на новых автомобилях они расположены под капотом, а на старых — чуть левее руля);
  • при помощи гаечного ключа на «10» раскрутите фиксаторы блока;
  • установите новый блок предохранителя.

Важно знать: перед монтажом нового предохранительного блока необходимо внимательно осмотреть старый. Обычно можно заметить перемкнутые между собой контакты

На новом блоке необходимо таким же образом перемкнуть их и хорошо закрепить.

Обратившись в автосервис, вы обречете себя на значительные денежные затраты, так как работа по смене предохранительного блока выполняется вручную.

Соблюдайте аккуратность и не перепутайте размещение перемычек

Затем осторожно вставьте первый предохранитель в блок и продолжите размещать следующие, ориентируясь на схему. Помните, что в случае неправильного размещения есть риск сжечь новый блок

Данное руководство позволит вам самостоятельно разобраться в блоке предохранителей, и вы никогда не застрянете на полпути от пункта назначения. К тому же вы сможете сэкономить немалые деньги. Знать, как проводить замену предохранителей, нужно каждому уважающему себя автомобилисту. Ведь сделать все самостоятельно совсем не трудно.

https://youtube.com/watch?v=CacS-nQT5Zg

ВАЗ 21213 | Проверка реле топливного насоса

Проверка реле топливного насоса

ОБЩИЕ СВЕДЕНИЯ
ПОРЯДОК ВЫПОЛНЕНИЯ
1.
Выньте предохранитель № 28 топливного насоса.
2.
Присоедините диодную контрольную лампу с помощью вспомогательного провода между
массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в
районе ног водителя, слева, при этом обратитесь к подразделу Снятие
и установка кармана со стороны водителя.
4.
Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того,
должна загореться диодная контрольная лампа.
5.
Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не
загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять
не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель
топливного насоса. При наличии обрыва устраните его.
8.
Если питание реле, управление и провода реле в порядке, замените реле топливного
насоса.
Проверка питания
Выньте
реле топливного насоса из платы реле (место реле № 4).
Включите
зажигание.
Последовательно присоедините
вольтметр:

– между контактом 19 (плюс замка зажигания) и массой;
– между контактом 17 (плюс аккумуляторной батареи) и массой.

Требуемое
значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв
провода по электрической схеме и устраните.

Выключите
зажигание.

ПРОВЕРКА
УПРАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Присоедините диодную контрольную
лампу с вспомогательным проводом между контактом 16 (масса управления от прибора
управления двигателем) и контактом 17 (плюс) цоколя реле.2.
Включите стартер. При этом светодиод должен загореться. В противном случае найдите
обрыв провода к прибору управления впрыском и устраните его или замените прибор
управления (работа СТО)

ВНИМАНИЕ
Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен,
они имеют слабое свечение и полностью не гаснут.
3

Вставьте предохранитель
топливного насоса.4.
Установите карман в районе расположения ног, при этом обратитесь к подразделу
Снятие и установка кармана со стороны водителя.

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

  1. Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
  2. Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
  3. Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

1. Приборка с диодной подсветкой

2. Цифровой контрольный щиток

3. Приборка с т.н. колодцами

Предохранители и реле автомобиля Niva Chevrolet

Монтажный блок предохранителей и реле Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Рис. 1

Рис. 1. Монтажный блок

Рис. 2

Рис. 3. Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)

Рис. 3

Предохранители и реле установлены в блоке (рис. 1), который находится в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки. Схема внутренних соединений монтажного блока представлена на рис. 3.

Защищаемые цепи монтажного блока в салоне автомобиля

Обознач

Ток (А)

Защищаемые элементы

Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре,

Лампа ближнего света (левая блок-фара)

Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

Левая противотуманная фара

Реле электростеклоподъемников, электростеклоподъемники передних дверей

Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

элементы обогрева наружных зеркал заднего вида

Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла,

электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла,

правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

Блок дистанционного управления электропакетом (блокировка дверей)

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

Правая противотуманная фара

Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

Расположение блоков предохранителей и реле Нива 4х4

  • Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:
  • 1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.
  • Четвертый блок реле находится над педалью газа.

В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

Автомобиль ВАЗ 21214 Нива инжектор

Блок предохранителей (далее – БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.

Как правило, проблема устраняется заменой предохранителя.

Электросхема БП для Нивы

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

Номер предохранителя Предназначение
1 Данный компонент блока обеспечивает работоспособность следующих элементов:
  • вентилятора отопителя;
  • за функционирование фар и мотора дворников их очистки;
  • за обогрев заднего стекла;
  • за работу дворников и омывателя стекол.
2 Этот предохранитель схемы обеспечивает:
  • функционирование ламп реверсивного хода;
  • включение ламп поворотников;
  • включение моторчика дворников лобового стекла;
  • функционирование лампочек заслонки карбюратора, давления моторной жидкости, ручного тормоза, уровня тормозной жидкости;
  • функционирование датчика температуры двигателя;
  • работоспособность датчика уровня бензина в баке.
3,4 Эти элементы обеспечивают работоспособность дальнего света фар.
5,6 Данные элементы обеспечивают работу ламп ближнего света.
7 Отвечает за функционирование ламп подсветки панели приборов, номерного знака, а также габаритных огней.
8 Также отвечает за работоспособность габаритных огней, лампы света в салоне и за работу прикуривателя.
9 Отвечает за функционирование ламп включения поворотов, за работу «аварийки».
10 Предохранитель электросхемы отвечает за рулевой гудок, штепсельную розетку, а также включение стоп-огней.
12 Отвечает за включение задних противотуманных фар, а также за функционирование моторчика их очистителя.
16 Обеспечивает работоспособность прикуривателя.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

Место расположения дополнительного БП

Номер Предназначение
1 Этот элемент обеспечивает бесперебойную работу вентиляторов охлаждения.
2 Обеспечивает бесперебойное функционирование электрического бензонасоса.
3 Обеспечивает работоспособность блока управления
4 Обеспечивает функционирование главного реле системы впрыска.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

 Загрузка …

Разбор блока

Монтажный блок ВАЗ в любой момент может прийти в негодность. Поэтому схема предохранителей всегда должна быть в машине на случай, если придется провести их замену.

При отказе определенного электроузла не стоит сразу браться за электродвигатель или свечи. Велика вероятность, что неисправность возникла в предохранительном блоке.

У ВАЗ 21053 старого образца блок расположен прямо под приборной панелью рядом с левой дверью, то есть внутри салона. В новых ВАЗ 21053 предохранительный блок находится снаружи под капотом, ближе к лобовому стеклу, со стороны водителя. Последние модели «пятерки» чаще всего оборудуются именно внешним блоком предохранителей.

Чтобы открыть блок, необходимо снять крышку, выдавливая ее наверх. На любой крышке имеется схема монтажного блока ВАЗ, которая отражает расположение предохранителей с описанием силы электротока для каждого из них. В старых образцах ВАЗ 2105 важен наиболее точный монтаж каждого предохранителя в соответствии с необходимой силой тока.

Ни в коем случае не проводите установку предохранителей с множественным номинальным током, иначе электроузел, за который отвечает деталь, может быстро прийти в негодность.

Если после замены предохранитель снова сгорел, необходимо проверить всю остальную цепь на наличие замыканий. Чаще всего корнем проблемы является сам блок или определенный электроприбор в автомобиле.

Виды предохранителей

За всё время своего существования данный сегмент элементов автомобиля сменил не один вид. Наиболее распространенными из них являются:

стеклянные;

керамические;

плоские

Относительно новым типом считаются плоские предохранители. Они и используется практически во всех новых автомобилях. Свое распространение они получили благодаря повышенному уровню надежности и относительно низкой стоимости.

Следующим пунктом будут керамические предохранители, которые раньше были весьма популярны, однако потеряли свою позицию из-за низкой эффективности.

Самыми старыми из всех видов предохранителей являются стеклянные. Они представляют собой – небольшие колбочки, выполненные из стекла. Данный вид предохранителей сегодня практически не используется в связи с низким уровнем надежности.

Это наиболее распространенные виды предохранителей, однако, есть и другие, но менее популярные.

Обозначения предохранителей и их предназначение

Описание верхней секции:

  1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
  2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
  3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
  4. Дальний свет (правая фара).
  5. Ближний свет (левая фара).
  6. Ближний свет (правая фара).
  7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
  8. Габариты (правая сторона), подсветка панели приборов.
  9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
  10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

  1. Хранение вставки по 8А
  2. Аналогично предыдущему.
  3. Противотуманные задние огни.
  4. Прикуриватель.
  5. Хранение вставки на 16А.
  6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

  1. Пуск электромотора вентилятора справа (30А).
  2. Аналогичная позиция для левой стороны.
  3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
  4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
  5. Разъем для диагностики работы системы впрыска.

Замена предохранителей

В случае отказа любой электрической цепи в автомобиле необходимо проверить состояние предохранителя.

При необходимости замены деталей следует учитывать, что предохранители ВАЗ 21214 на Ниве инжектор относятся к двум различным типам:

  • в основном блоке стоят вставки цилиндрического вида (доставшиеся в наследство от «Жигулей»);
  • а в блоках системы впрыска — современные, ножевого типа.

Поэтому, отправляясь в дорогу, нужно захватить с собой запасные вставки разных видов.

При выходе из строя, например, прикуривателя в дороге необходимо:

  1. Выключить зажигание.
  2. Открыть крышку дополнительного блока.
  3. Визуально проверить состояние предохранителя ПР14 на 16 ампер, который отвечает за цепь прикуривателя.
  4. Вынуть сгоревшую вставку пальцами руки и заменить ее на запасную, взятую из резервного гнезда ПР15. Запрещается применять самодельные вставки, поскольку они не способны защищать цепь от перегрузок. Последствием этого может стать перегрев элементов и возгорание.
  5. Проверить работоспособность цепи. Если вставка сразу сгорает вновь, то причина кроется в повреждениях проводки, которую необходимо тщательно проверить.

По аналогичной схеме меняются и остальные предохранители и реле на ВАЗ 21214.

 Загрузка …

Описание датчика распредвала на Нива Шевроле

 Загрузка …

На двигателях с карбюраторной топливной системой роль ДПРВ исполняет трамблёр. В инжекторе конструкция иная, систему запаралелили, сделали попарный впрыск и зажигание.

В ходе систематической эксплуатации ДХ изнашивается, приходит в негодность. Процесс самостоятельной замены вовсе не сложный. Задача посильная для автолюбителя без навыков обслуживания технического средства.

Чтобы определить какой цилиндр находится в такте электронный блок управления двигателем контролирует положение распредвала с помощью ДПРВ (СМР)

Данные от датчика крайне важны для настройки и дозировки топлива, искры в камере сгорания, форсунках. Датчик распредвала непосредственно влияет на расход топлива, динамику разгона, количество выбросов в выхлопных газах.

В автомобилях, Нива Шевроле, в том числе, предустановлены магнитные и основанные на эффекте Холла датчики. Оба типа предназначены для считывания и передачи данных электронному блоку управления двигателем.

Последний, на основании анализа показателей корректирует подачу горючего, угол опережения зажигания, частоту прострела искры.

  • Магнитный контролер производит собственный переменный ток. Конструкция имеет два контакта;
  • Контролер на основе эффекта Холла имеет один контакт, запитан от стороннего источника.

Признаки неисправности ДПРВ:

  • Нестабильная работа мотора на холостых оборотах;
  • После остановки двигатель запускается повторно;
  • Увеличенный расход горючего;
  • Снижение мощности;
  • Пассивная динамика разгона;
  • На приборной панели индикаторы системная ошибка (см. фото);
  • Коробка передач может быть заблокирована в одном положении до момента полной остановки, выключения зажигания. Действие однократное или циклическое;
  • Машина двигается рывками;
  • Максимальная скорость автомобиля ограничена 65 – 85 км /час;
  • Периодически двигатель глохнет;
  • Осечки при включении зажигания;
  • Невозможность повторного запуска двигателя.

Частые причины преждевременного износа контролера:

  • Естественный фактор вследствие длительной эксплуатации;
  • Механическое повреждение корпуса контролера;
  • Обрыв электрической цепи;
  • Короткое замыкание контактов;
  • Обрыв датчика вследствие удара, аварии;
  • Неисправности электронного блока управления двигателем.
Наименование / каталожный артикул Цена в рублях
Automega 150097810 От 800
JP group 1191400200 От 800
EPS 1953071 От 800
Delphi SS10814 От 800
Meyle 3148000038 От 800

Подготовительный этап:

  • Ключ на «10»;
  • Новый контролер;
  • Ветошь;
  • Крестообразная отвертка;
  • Дополнительное освещение опционально.

Пошаговое руководство:

  • Открываем капот;
  • Отпускаем металлический хомут – стяжку с резинового патрубка воздуховода. Извлекаем его;
  • В верхней части блока находим контролер, снимаем клеммы, отвинчиваем болт на «10»;
  • Извлекаем датчик, заменяем его новым;
  • Надеваем клеммы, устанавливаем патрубок воздуховода.

Замена предохранителя lada 2131 (ваз 2131)

В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем.

Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП.

Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

Обозначение и электросхема основного и дополнительного БП

Обозначения и расшифровка предохранителей основного и дополнительного блоков нанесены на поверхности крышек.

Схема основного и дополнительного блоков

Описание предохранителей в верхней основной секции на ВАЗ 212214 Нива инжектор.

Номер на схеме Номинальный ток, А Предназначение
ПР01 16 Мотор вентилятора печки, система подачи жидкости на стекло спереди, мотор заднего дворника
ПР02 8 Передний дворник, указатели поворотов (вместе с реле), блок переключателей под рулем, приборы и лампы комбинации приборов, лампы индикации заднего хода
ПР03 8 Дальний свет в левой фаре и контрольная лампа режима дальнего света в комбинации приборов
ПР04 8 Дальний свет для правой фары
ПР05 8 Ближний свет слева
ПР06 8 Аналогично справа
ПР07 8 Габариты левой стороны, подсветка регистрационного знака, индикация габаритов на комбинации приборов
ПР08 8 Правые габариты и подсветка приборов управления
ПР09 8 Цепь реле аварийной сигнализации и кнопка активации, система обогрева стекла сзади
ПР10 8 Клаксон, освещение в салоне и сигналы торможения (все три)

Обзор предохранителей маленького дополнительного блока, находящегося под основным.

Номер на схеме Номинальный ток, А Предназначение
ПР11 и 12 Позиции зарезервированы Для хранения двух вставок по 8 ампер
ПР13 8 Включение ламп противотуманных огней сзади
ПР14 16 Прикуриватель
ПР15 и 16 Позиции зарезервированы Для хранения двух вставок — на 16 и 8 ампер

На Нива Урбан 4х4 немного изменен номинал предохранителей. Изменившиеся позиции указаны ниже, остальные цепи и номиналы остались прежними.

Номер на схеме Номинальный ток, А Предназначение
ПР01 16 Вентилятор печки, запуск обогрева заднего стекла, приводы всех стеклоочистителей и омыватель. Дополнительно (опционально) на эту вставку выводятся цепи электроприводов стекол и зеркал.
ПР02 8 или 16 Больший номинал — вентилятор печки и компрессор (опциональное изменение — только для машин с кондиционером)
ПР09 16 Обогрев стекла (может быть дополнительная опция — обогрев зеркал)
ПР10 16 Клаксон, лампы торможения и подсветка в салоне
ПР11 8 Аварийная сигнализация
ПР12 8 Система дневных ходовых огней
ПР15 16 Вентилятор печки (не на всех машинах — только с кондиционером)

На видеоролике Vladimir Zhupikov показан экземпляр Нива 21214 Урбан с предохранителем печки на позиции ПР15.

Замена

В случае поломки предохранители необходимо вовремя заменить, чтобы в дальнейшем не возникло серьезных проблем с важными узлами автомобиля. Процесс замены происходит достаточно просто. Для этого необходимо просто вынуть перегоревший предохранитель и заменить его на новый.

Таким образом, будет налажена дальнейшая исправная работа цепи, за которую он отвечает. Очень важным нюансом является полное соответствие предохранителей (перегоревшего и нового) касательно их маркировки и выходному напряжению. В противном случае, если не учитывать данный аспект, перегореть может любой из элементов, входящий в цепь, которую защищает этот предохранитель.

В результате необходимо сказать, что предохранитель – это  одна из важнейших частей в любом автомобиле и Нива-21214 не является исключением. В связи с этим, рекомендуется  постоянно следить за состоянием монтажного блока и предохранителями. Ведь если их работа будет проходить без каких-либо сбоев, то риск возникновения какой-либо серьезной неисправности в электрическом плане сводится практически к минимуму. Таким образом, залог успешного автомобилиста заключается в тщательном уходе за своим автомобилем, и, конечно же, своевременном ремонте всех его компонентов, в том числе и предохранителей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ПорталМашин.ру
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
