Замена предохранителей

Описание БП

Для начала рассмотрим описание монтажных блоков с предохранителями и реле на ВАЗ 21099 карбюратор или инжектор с высокой и низкой панелью. В девяносто девятых моделях ВАЗ может использоваться два типа щитков — нового и старого. Устройство, относящиеся к категории старого образца, имеют маркировку 17.3722. Эти девайсы оборудуются пальчиковыми предохранительными механизмами, выполненными в цилиндрическом корпусе. Они устанавливались инженерами на машины 1997 и ранних годов производства. Что касается блоков нового образца, то они ставились на транспортные средства, выпущенные после 1998 года. Эти изделия оборудуются П-образными предохранительными элементами.

Блоки нового образца на ВАЗ 21099 1999 и более поздних годов выпуска могут отмечаться маркировкой:

• 2114-3722010-60;
• 2114-3722010-10;
• 2114-3722010-18.

Поломки аккумулятора и генератора

Генератор на автомобиле

При неисправности аккумулятора или генератора в первую очередь проверяют целостность отвечающих их работу предохранителей в монтажном блоке.

Если генератор на ВАЗ 21099 не дает зарядку, этому могут быть следующие причины.

1. Выход из строя подшипника. О данной проблеме свидетельствует посторонний шум во время работы генератора. Устранить неполадку достаточно просто. Нужно снять генератор, разобрать его, сменить подшипник, снова собрать и установить на место.
2. Разрыв ремня, которым генератор соединяется с двигателем. Длительное использование автомобиля приводит к износу ремня, и он в итоге может оборваться. Заменить ремень можно практически в полевых условиях, и это не занимает много времени.
3. Уменьшение напряжения на «выходе». Об этой неисправности хозяина ВАЗ 21099 должна оповестить загоревшаяся лампа на приборной панели. Причиной могут стать износившиеся щетки или нарушения контакта обмотки с ротором. Устранение проблемы зависит от того, что ее вызвало.
4. Возрастание напряжения на «выходе». По этой причине, как правило, сгорают предохранители. А виной тому выход из строя диодного моста генератора.

Часто владельцы ВАЗ 21099 сталкиваются с такой проблемой: генератор не дает зарядку на аккумуляторную батарею. Обычно это связано с проводной системой, идущей от генератора к аккумулятору.

Если генератор не дает зарядки, для выявления неисправности необходим специальный мультиметр. Этот аппарат измеряет напряжение. Если аккумулятор получает зарядку, то на приборе появляются цифры от 13,4 до 14,6. Если же генератор не дает ее, то напряжение на мультиметре будет составлять ровно 12 В.

Устранить проблему отсутствия заряда в аккумуляторной батарее от генератора можно несколькими способами.

1. Натяжение ремня. Нельзя допускать излишнего провисания ремня. Если ремень не удается натянуть так, как нужно, стоит просто заменить его на новый.
2. При износе щеток осуществляют их замену.
3. Если причина в предохранителе, его следует заменить в монтажном блоке. За генератор отвечает предохранитель под номером F10.

Если причиной всех неисправностей генератора, аккумулятора и других звеньев электроцепи являются перегоревшие предохранители в монтажном блоке, их нужно заменить на новые.

Для этого следует открыть крышку блока, при помощи специального пинцета вынуть из своих ячеек перегоревшие предохранители, а на их место установить рабочие. Следует учитывать напряжение каждого предохранителя и менять детали на точно такие же. Они, как правило, разного цвета, имеют напряжение от 1 до 100 А, но основными являются предохранители на 5-30 А.

Для выявления перегоревшего предохранителя необходимо просто посмотреть на него на свет. Через прозрачный корпус будет заметна перегоревшая перемычка.

Кратко о предназначении блока реле и предохранителей

Монтажный блок ВАЗ 21099 объединяет в себе все важные участки электрических цепей, снабжая их необходимыми реле и предохранителями. Также это устройство упрощает сборку и ремонт цепей благодаря тому, что все пучки проводов и реле находятся в одном месте и их легко заменить. При неисправности электрооборудования происходит увеличение силы тока в узле, отвечающем за это оборудование, и случается короткое замыкание.

Проволока, которая пропускает через себя ток к предохранителю, перегорает и расплавляется. При это она вызывает обрыв цепи и отключение прибора, сохраняя его целостность. Иными словами, предохранители защищают основные детали от перегорания в момент, когда происходит короткое замыкание. Часто на автомобилях ВАЗ 21099 можно встретить термобиметаллические предохранители многоразового действия.

Они состоят из парных пластин с серебряными контактами на концах. Их преимущество заключается в том, что при нагревании пластины разгибаются, размыкая контакт, а при остывании снова замыкают его, возвращаясь в исходное положение. Благодаря такому действию предохранитель служит дольше, и менять его после каждого замыкания не требуется. Такие предохранители обычно используются для защиты фар.

Некоторые термобиметаллические пластины не возвращаются в исходное положение при остывании. В этом случае владельцу автомобиля нужно самому нажать на кнопку после устранения причины короткого замыкания.

Демонтированный блок

Буквой F обозначают непосредственно предохранители с порядковым номером, а символом К и соответствующим номером — приборы. Схема обозначения предохранителей:

• F1 — отвечает за омыватель фар (10 А);
• F2 — аварийки и их реле-прерыватель (10 А);
• F3 — свет в салоне и фары сзади (10 А);
• F4 — реле, отвечающее за обогрев стекла, находящегося сзади, разъем для лампы-переноски и прикуриватель (20 А);
• F5 — вентилятор охлаждения ДВС (в старых моделях блока) и сигнал клаксона (20 А);
• F6 — подъемники стекол (30 А);
• F7 — насос для омывателя и свет в бардачке (30 А);
• F8 и F9 — противотуманки (7,5 А);
• F11 — задняя фара справа и габарит (7,5 А);
• F12 и 13 — фары ближнего света и фара справа (7,5 А);
• F14 и 15 — фары дальнего света слева (7,5 А);
• F16 — указатели поворота, генератор и индикатор уровня тормозной жидкости, датчик, указывающий на наличие давления масла, датчик включенного ручника, датчик наличия жидкости охлаждения, а также автоматическое открытие дверей, защита карбюраторной воздушной заслонки (15 А).

Неисправности монтажного блока и их устранение

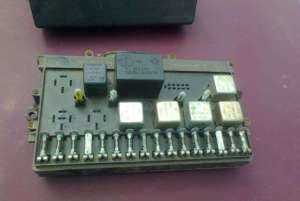

Вот так выглядит этот блок

Коробка предохранителей может отличаться по году выпуска и, соответственно, по серийному номеру. Естественно, больше всего отличаются между собой ВАЗ 21099 инжектор и ВАЗ 21099 карбюратор. Схема ВАЗ 21099: монтажный блок имеет вентилятор охлаждения радиатора, который подключается разными способами.

Неисправности монтажного блока на автомобиле ВАЗ 21099.

1. Перегорание предохранителей. Проблема решается обычной заменой перегоревшего предохранителя на новый. Но иногда требуется заменить весь блок. Снять старый и установить новый не составляет особого труда. Главное здесь — изучить пошаговую инструкцию и руководствоваться ею.
2. Поломка реле. Если замена предохранителей не помогает справиться с проблемой, то прежде чем проверять всю цепь питания, необходимо убедиться в исправности реле. На автомобилях ВАЗ 21099 ремонт реле занимает немного времени, так как деталь легко снимается и не требует пайки.
3. Непригодность токопроводящих дорожек. Выявить причину поломки в токопроводящих дорожках достаточно трудно. Проблему устраняют опытные электрики, так как любое ошибочное действие может стать привести к выходу из строя всего монтажного блока.
4. Повреждения контактов. Коррозия, загрязнение относятся к простым проблемам. Достаточно почистить контакты монтажного блока, чтобы все заработало. Но если контакт отломился, даже пайка не сможет его спасти. Здесь решение только одно — заменить весь блок предохранителей.

Предохранители монтажного блока на машине ВАЗ 21099 отвечают также за безопасную работу аккумулятора и генератора.

Аккумулятор и генератор — это 2 источника тока в автомобиле. Аккумулятор подает ток к выключенным узлам машины. Первым делом он позволяет запустить стартер, который в свою очередь запускает двигатель. Генератор работает во время функционирования мотора и заряжает аккумулятор. Таким образом, аккумулятор и генератор плотно взаимодействуют между собой, обеспечивая качественную эксплуатацию автомобиля.

В любом автомобиле монтажный блок море предназначен для объединения всей электропроводки. Предохранители защищают электрооборудование от неисправностей, связанных с коротким замыканием или резким скачком напряжения.

Взаимозаменяемость и ремонт блоков

Блок 17.3722 («старый») легко заменяется новым, но необходимо учесть, что БП 2114-3722010-60, выпускаемый для «девяток» и «девяносто девятых», обозначается белой меткой у разъёма Х11. Различие монтажных блоков для ВАЗ 21099 и ВАЗ 2115 заключается в изменении значения тока, подаваемого на генератор – при необходимости можно перепаять со старого блока резистор и диод.

Также придётся заменить датчик включения вентилятора – в новом блоке отсутствует соответствующее реле. Электровентилятор включается за счёт замыкания более мощных контактов датчика нового образца.

В случае разрушения разъёмов блока в результате окисления качественно восстановить их не получится. Но если имеет место обрыв какой-либо цепи внутри блока, то, зная его схему и распиновку, можно «вычислить» обрыв цепи и заменить повреждённую дорожку печатной платы припаянным параллельно ей проводом.

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099.

Расшифровка будет производиться в двойном формате, где F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18, а цифры от 1 до 16 — монтажный блок старого образца 17.3722.

• 1 (8 A) F9 (7,5 A) – Правая противотуманная фара;
• 2 (8 A) F8 (7,5 A) – Левая противотуманная фара;
• 3 (8 A) F1 (10 A) – Омыватели фар, реле и клапана омывателя;
• 4 (16 A) F7 (30 A) – Очистители фар, реле очистителя фар, предохранитель печки, электродвигатель омывателя переднего и заднего стекол, реле вентилятора охлаждения радиатора, освещение бардачка, реле обогрева заднего стекла;
• 5 (8 A) F16 (15 A) – Лампа давления масла, указатели поворота и аварийной сигнализации, задние фонари, редуктор включения очистителя лобового стекла, лампа уровня тормозной жидкости, лампа стояночного тормоза, лампа ”STOP”, указатель температур и уровня топлива.
• 6 (8 A) F3 (10 A) – Задние фонари и освещение салона.
• 6 (8 A) F6 (30 A) – Стеклоподъемники и реле электростеклоподъемников.
• 7 (8 A) F10 (7,5 A) – Освещение заднего гос. номера, освещение приборной панели, освещение прикуривателя, подсветка рычага отопителя.
• 8 (16 A) F5 (20 A) – Звуковой сигнал, двигатель вентилятора охлаждения двигателя и его реле.
• 9 (8 A) F10 (7,5 A) – Габариты левой фары и левого заднего огня.
• 10 (8 A) F11 (7.5 A) – Габариты правой фары и правого заднего огня./li>
• 11 (8 A) F2 (10 A) – Аварийная сигнализация и ее лампа.
• 12 (16 A) F4 (20 A) – Прикуриватель, обогрев заднего стекла и его реле включения.
• 13 (8 A) F15 (7,5 A) – Дальний свет правой фары.
• 14 (8 A) F14 (7.5) – Дальний свет левой фары  и лампа их включения.
• 15 (8 A) F13 (7,5 A) – Ближний свет левой фары.
• 16 (8 A) F12 (7,5 A) – Ближний свет правой фары.

Особенности прикуривателей с высокой и низкой панелью

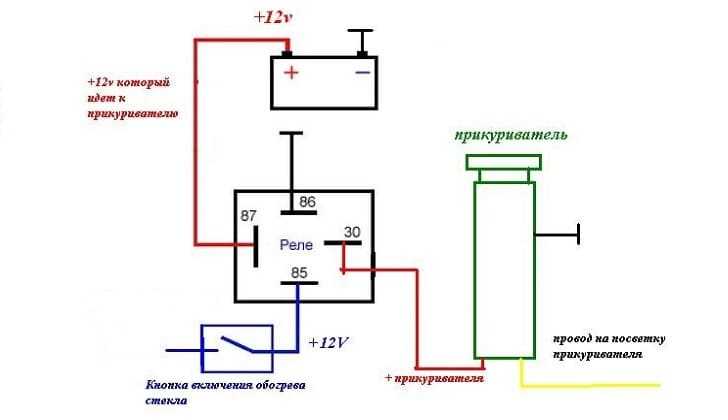

Схема работы прибора достаточно проста. Внешне он похож на металлический патрон, внутри которого должна находиться тонкая спираль. Активируется устройство легким нажатием, которое начинает подачу тока. При этом спираль нагревается до максимума, срабатывает термореле, и прикуриватель отскакивает в первоначальное положение.

Питание и работоспособность прибора обеспечивают 3 кабеля:

1. Красный провод отвечает за плюсовую полярность и ведет непосредственно к аккумулятору устройства. Основная функция — обеспечить нагрев элемента. Защищается предохранителем, который выдерживает до 20 А.
2. Желтый тросик налаживает подсветки прикуривателя.
3. Черный провод — это минус. Он соединяет прибор с кузовом транспортного средства и налаживает питание от аккумулятора.

Интересно, что автомобили разных годов выпуска имеют отличия. Например, высокую и низкую панели приборов, карбюратор или инжектор для подачи топлива. Расположение элемента в них разное, так как и длина кабелей, которые отвечают за работоспособность устройства. Это нужно учитывать при подключении и замене прибора.

Есть несколько рекомендаций, которые помогут продлить срок службы устройства в транспортном средстве:

1. Не нужно пытаться поместить в гнездо прибора устройства больших размеров.
2. Компрессоры и другую мощную технику лучше подсоединять клеммами к аккумулятору. Это обусловлено тем, что устройство создает большую нагрузку на электрическую систему автомобиля, а это может быть чревато сгоревшим предохранителем прикуривателя ВАЗ-2109 или расплавившейся проводкой. И то, и другое приведет к неисправности гнезда.
3. Не рекомендуется подключать в разъем металлические приборы, так как они могут спровоцировать замыкание в цепи. Это приведет к быстрой разрядке аккумулятора или к более тяжелым поломкам.

Замена предохранителей на ВАЗ 2115

Подготовительный этап:

• Вороток, головка на «10»;
• Отвертка с плоским наконечником;
• Комплект новых модулей;
• Пластиковые щипцы для извлечения блока реле;
• Ветошь, дополнительное освещение по мере необходимости.

Последовательность действий:

• Глушим двигатель, открываем капот, снимаем клеммы с аккумуляторной батареи;
• В левой части, ближе к лобовому стеклу расположен монтажный блок. Отвинчиваем два болта по периметру;
• Отсоединяем две колодки с проводами, извлекаем БП в сборе;
• Проводим дефектовку, проверяем исправность всех модулей.

Сделать это можно двумя способами:

• Визуально: проверка каждого модуля на целостность плавильного элемента;
• Мультиметром: замер сопротивления на концевиках модуля без его демонтажа.

Каждый из способов применим и эффективен.

После того, как заменили неисправные предохранители, собираем конструкцию в обратной последовательности.

Некоторые автомобилисты практикуют второй способ: без демонтажа монтажного блока. Поочередно извлекаем предохранители, проверяем их на целостность, заменяем новыми по мере необходимости.

Если заметили, что внезапно перестал работать агрегат в автомобиле – не спешите его демонтировать, менять новым. Первым делом, осмотрите монтажный блок, проверьте модули на целостность. Скорее всего, перегорел какой-нибудь предохранитель.

Лишь после того, как замена модуля не помогла устранить поломку, приступайте к диагностике оборудования, проверке целостности цепи электрического питания.

andreirud › Блог › Схема соединений монтажного блока 17.3722 2108-21099

1 Реле включения очистителей фар(К6)2 Реле времени омывателя заднего стекла(К1)3 Реле-прерыватель указателей поворота и аварийной сигнализации(К2)4 Реле стеклоочистителя(К3)5 Контактные перемычки на месте реле контроля исправности ламп6 Реле включения обогрева заднего стекла(К10)7 Запасной предохранитель8 Реле включения дальнего света фар(К5)9 Реле включения ближнего света фар(К11)10 Предохранитель11 Реле включения включения электродвигателя вентилятора системы охлаждения двигателя(К9)12 Реле включения звукового сигнала(К8)

К1 Реле времени омывателя заднего стеклаК2 Реле-прерыватель указателей поворота и аварийной сигнализацииК3 Реле стеклоочистителяК4 Реле контроля исправности ламп стоп-сигнала и габаритных огней(внутри показаны контактные перемычки)К5 Реле включения дальнего света фарК6 Реле включения очистителей фарК7 Реле питания стеклоподъёмников(не устанавливается)К8 реле включения звукового сигналаК9 Реле включения электродвигателя системы охлаждения двигателяК10 реле включения обогрева заднего стеклаК11 реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителя Защищаемые цепи1 (8A) Правая противотуманная фара2 (8A) Левая противотуманная фара3 (8A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омыва фар4 (16A) Очистители фар(в рабочемрежиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапана включения омыва ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла.Контрольная лампа воздушной заслонки карбюратора.Контрольная лампа стояночного тормоза.Лампа светового табло»STOP».Указатель температуры охлаждающей жидкости.Указатель уровня топлива с контрольной лампой резерва.Вольтметр6 (8A) Задние фонари(лампы стоп-сигнала).Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.Табло подсветки рычагов отопителя.Лампа освещения прикуривателя8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампа.Прикуриватель13 (8A) Правая фара(дальний свет)14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар15 (8A) Левая фара(ближний свет)16 (8A) Правая фара(ближний свет)

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

• выключить мотор;
• снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
• снять крышку блока предохранителей 2109;
• при помощи мультиметра найти вышедший из строя предохранитель;
• проверить цепь на наличие короткого замыкания;
• поставить новый предохранитель;
• подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Ремонт прикуривателя ВАЗ-21099

Для ремонта прибора потребуются:

• защитные перчатки;
• стандартная отвертка с прямым жалом;
• изоляционная или термоусадочная пленка;
• олово, канифоль и паяльная лампа;
• новые провода для замены (если потребуется);
• мультитестер;
• другие запасные части.

На рынке нет недостатка в выборе запасных частей. Но при замене прикуривателя ВАЗа следует учитывать, что устройство с коротким патроном сможет послужить питанием для большего количества приборов.

Как заменить

Чтобы заменить прикуриватель, нужно следовать пошаговой инструкции:

1. Открутить саморезы, которые отвечают за крепление передней панели.
2. Отсоединить провода, обеспечивающие подключение кнопок управления.
3. Снять плюс с прикуривателя (запомнить место подсоединения).
4. Вытянуть гнездо устройства.

Перед началом работ важно не забыть отсоединить минусовую клемму от аккумулятора автомобиля. Это поможет защитить электрическую цепь от замыканий

Подключается прибор в обратном порядке. После подсоединения прикуривателя нужно проверить вольтаж, чтобы исключить замыкание.

Электросхемы ВАЗ 2109

«Девятки» делятся на те, что были выпущены до 1998 года, и на те, что после. Соответственно, машины тогда комплектовались разными монтажными блоками предохранителей. На первых моделях маркировка была 17.3722. Конструктивно блок состоит из корпуса с крышкой и инженерной платы, к которой припаяны контакты проводов, куда вставляются предохранители и реле.

На новых моделях «девятки», а также на всех вариантах семейства Самара 2 устанавливался узел нового образца с маркировкой 2114-3722010-60. Главная особенность заключается в наличии плавких предохранителей. На тип установленного монтажного блока не влияет разновидность впрыска топлива, инжектор или карбюратор, а значит, монтажные блоки на разных типах двигателя могут быть идентичными.

Блок находится в моторном отсеке, рядом с моторедуктором стеклоочистителей, со стороны водителя. В зависимости от маркировки блоки отличаются друг от друга расположением деталей, силой тока и отсутствием в новом блоке реле электродвигателя вентилятора СОД, а также реле времени стеклоомывателя на заднем стекле.

Демонтирование монтажного блока

Когда выходит из строя электрооборудование, всегда нужно начинать поиск с проверки предохранителей и реле. Однако также надо помнить, что перегорают они сами по себе редко, всегда есть причина. Если ее не устранить, после замены новый предохранитель быстро перегорит. Снять и заменить реле или предохранитель может каждый, здесь не нужны особые навыки.

Алгоритм действий.

1. Открыть капот и снять минусовую клемму с аккумулятора (это нужно делать при любой работе с электрооборудованием, чтобы не допустить замыкания).
2. Отжать фиксаторы крышки и снять её.
3. На обратной стороне крышки находится схема расположения каждого предохранителя и реле. По этой схеме или по приведенным выше таблицам найти нужную деталь.
4. Специальными щипцами извлечь перегоревший элемент и установить на его место исправный.

Что касается реле, то их легко достать рукой. Определить неисправный предохранитель несложно. Визуально можно обнаружить металлическую нить внутри. Если она расплавлена, он неисправен. Оплавляясь, нить разрывает электрическую цепь. Таким образом, электрооборудование не перегорает от короткого замыкания или высокого напряжения. После замены надо установить крышку на место, подсоединить минусовую клемму и проверить работоспособность нужного элемента электрооборудования.

Особенности старого и нового образцов

Существует два блока предохранителей ВАЗ 21099: старого и нового образцов. Их отличие заключается в расположении предохранителей и их форме. На старых стоят предохранители пальчикового (цилиндрического) образца, а на новых устанавливаются флажковые (ножевые) предохранители. К тому же при замене блока со старого на новый наблюдается небольшой минус в работе вентилятора охлаждения двигателя, который начинает функционировать в постоянном режиме.

Что делать? Исправить ситуацию своими руками. На моделях ВАЗ 21099 карбюратор достаточно извлечь и изолировать черный провод, выходящий из питания вентилятора, и черно-белый провод, выходящий от индикатора включения вентилятора. Освободившиеся клеммы соединить проводником и прикрепить клемму от аккумулятора.

На автомобиле ВАЗ 21099 инжектор при замене старого блока на новый для системы охлаждения двигателя необходимо установить специальное дополнительное реле. Схема его установки подробно описывается во многих руководствах по ремонту автомобилей ВАЗ 21099.
