Замена блока предохранителей ваз 2105
Для того чтобы провести данную операцию, необходимо вооружиться новым монтажным блоком и накидным ключом на 13. Не потребуется никаких специальных навыков автоэлектрика. Начинаем:
снимаем защитный пластиковый кожух, который крепится на клипсах (пользуемся отверткой).
Совет!При снятии крышки возможна проблема. Пластик, в процессе длительной эксплуатации затвердевает и при извлечении может поломаться. Поэтому лучше будет запастись двумя новыми, на всякий случай, хотя найти в магазинах их бывает нелегко. Если вдруг поломается крышка, а замена не будет найдена, можно поставить ее на место и без клипс. Главное – аккуратно уложить на свои места провода.
Данное видео поможет все правильно сделать и не ошибиться. А на фото внизу видно, как это делается своими руками.
Замена блока предохранителей
- извлекаем колодки, подключаемые со стороны капота (они находятся под монтажным блоком);
- снимаем колодки из салона (здесь они находятся за рулевой колонкой и закрыты бывают специальной шумоизоляционной пленкой, которую после замены нужно будет восстановить);
- берем ключ на 10 и откручиваем гайки, фиксирующие монтажный блок;
Откручивание болтов крепления блока предохранителей
устанавливаем новый монтажный блок.
Рекомендуется перед установкой нового блока взять старый и внимательно осмотреть его. Здесь мы увидим, что предохранители находятся в нижней части, а контакты 3-4…9-10 перемкнуты. То же самое следует провести и на новом блоке. Делаем всего-навсего четыре перемычки из отрезков проводов и одной клеммы. Получается что-то вроде фиксации мама/папа. В автомобильных сервисных центрах работа такого типа стоит ой как дорого, ведь здесь все нужно делать собственноручно. При соединении перемычками ничего путать нельзя. Это нужно помнить всегда! Начинаем с первого предохранителя, а последовательность соблюдается в соответствие с инструкцией. Представленная выше пошаговая инструкция поможет не только начинающим автомобилистам не остаться в дороге. Сегодня услуги на ремонтные работы стоят довольно высоко. Цена на них способна удивить многих, поэтому научиться делать все самому будет не лишним. Данная выше инструкция представлена таким образом, чтобы каждому был понятен весь процесс проводимых работ.
Блок предохранителей ВАЗ-2112
Предохранитель №: Амперы За что отвечает:
F1 5 Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2 7,5 Ближний свет в левой фаре
F3 10 Дальний свет в левой фаре
F4 10 Правая передняя противотуманная фара
F5 30 Стеклоподъемники дверей
F6 15 Переносная лампа, прикуриватель
F7 20 Вентилятор радиатора, звуковой сигнал
F8 20 Обогрев заднего стекла
F9 20 Омыватель и очиститель лобового стекла
F10 20 Резервый
F11 5 Габарит с правой стороны
F12 7,5 Ближний свет в правой фаре
F13 10 Дальний свет в правой фаре
F14 10 Противотуманная фара, левая
F15 20 Обогрев сидений
F16 10 Аварийный сигнал, поворотники
F17 7,5 Стоп сигнал, подсветка замка зажигания, освещение салона
F18 25 Прикуриватель, подсветка бардачка, отопитель салона
F19 10 Лампа заднего хода, контроль исправности стоп сигнала
F20 7,5 Задние противотуманные фары
1 — модуль зажигания
2 — датчики скорости, расхода воздуха, подогрева
3 — топливные реле, насос, форсунки
4 — вентилятор
5 — бензонасос
6 — зажигание
Какой предохранитель за что отвечает ВАЗ 2107
- Первый предохранитель блока отвечает за свет заднего хода, вентилятор отопителя, обогрев заднего стекла (питание реле) и его индикацию, также в ВАЗ 2104 отвечает за дворник задней двери
- Второй предохранитель отвечает за очиститель и омыватель ветрового стекла и фар, просто говоря второй предохранитель отвечает за дворники и омыватель.
- Третий предохранитель в ВАЗ 2107 оставлен в резерв, его можно использовать для дополнительного оборудования.
- Четвертый предохранитель также оставлен в резерве
- Пятый предохранитель отвечает за нагревательный элемент обогрева заднего стекла.
- Шестой предохранитель отвечает за прикуриватель, а также розетку переносной лампы.
- Седьмой предохранитель отвечает за звуковой сигнал, также за вентилятор радиатора системы охлаждения.
- Восьмой предохранитель нужно смотреть, если не работает аварийная сигнализация, в режиме поворотов отвечает другой предохранитель.
- Девятый предохранитель защищает цепь противотуманных фар и на некоторых автомобилях реле регуляторов с генератором Г-222.
- Десятый предохранитель защищает достаточно много цепей среди которых — вся индикация панели приборов, лампа сигнализатора и реле зарядки, также этот предохранитель защищает цепь указателей поворотов в режиме указателя поворотов, вольтметр, лампы и указатели топлива, давления масла, уровня тормозной жидкости, управление пневмоклапаном карбюратора, также реле стояночного тормоза, которая обеспечивает мигание лампы ручника.
- Одиннадцатый предохранитель отвечает за лампы стоп сигнала и освещения салона.
- Двенадцатый предохранитель отвечает за за цепь фары дальнего света (правая), а также питает обмотку реле очистителей фар.
- Тринадцатый предохранитель отвечает за левую фару в режиме дальнего света, а также питает лампу индикации включения дальнего света на панели приборов.
- Четырнадцатый предохранитель отвечает за левый передний и правый задний габарит, а также питает подкапотную лампу и подсветку номерного знака.
- Пятнадцатый предохранитель отвечает за передний правый и задний левый габарит, лампы подсветки приборов, освещения вещевого ящика и подсветки прикуривателя.
- Шестнадцатый предохранитель отвечает за ближний свет правой фары, а также питает обмотку включения очистителей фар.
- Семнадцатый предохранитель питает ближний свет левой фары.
Что касается реле, то они также расположены в блоке предохранителей:
- Реле под номером один включает обогрев заднего стекла
- Реле под номером два служит для включения очистителей и омывателей фар (если такие установлены)
- Третье реле служит для включения сигналов если их два, если один, то установлена перемычка
- Четвертое реле — включение электровентилятора охлаждения радиатора
- Пятое реле предназначено для включения дальнего света фар
- Шестое реле предназначено для включения ближнего света фар

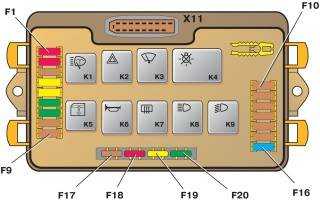

Блок предохранителей ВАЗ-2115
№ предохранителя Защищаемые цепи
F1 (10 А) Лампы заднего противотуманного света и контрольная лампа включения заднего противо-туманного света. Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар.
F2(10A) Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F3 (7,5 А) Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания. Контрольная лампа «Check engine». Лампы стоп-сигнала. Маршрутный компьютер (или часы).
F4(20A) Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.
F5 (20 А) Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения.
F6 (30 А) Электростеклоподъемники. Реле включения электростеклоподъемников (контакты).
F7 (30 А) Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка).
F8 (7,5 А) Правая противотуманная фара.
F9 (7,5 А) Левая противотуманная фара.
F10(7,5 А) Лампы габаритных огней по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа. Выключатель освещения приборов. Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем.
F11 (7,5 А) Лампы габаритных огней по правому борту.
F12(7,5A) Правая фара (ближний свет).
F13(7,5 А) Левая фара (ближний свет).
F14(7,5A) Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.
F15(7,5A) Правая фара (дальний свет).
F16 (15 А) Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя).
Назначение реле ВАЗ-2115
К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и аварийной сигнализации;
К3 – реле очистителя ветрового стекла;
К4 – реле контроля исправности ламп;
К5 – реле включения стеклоподъемников;
К6 – реле включения звуковых сигналов;
К7 – реле включения обогрева заднего стекла;
К8 – реле включения дальнего света фар;
К9 – реле включения ближнего света фар.
Скачать
Самые различные, на первый взгляд сложные поломки в электрооборудовании вашего автомобиля могут скрываться элементарно под крышкой монтажного блока предохранителей. Это и залипшие или несрабатывающие реле, перегоревшие предохранители или дорожки. Любые работы по устранению поломок в электрике Приоры рекомендуем начинать именно отсюда.
Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой — на фото его расположение выделено синей рамкой:
Что бы получить доступ непосредственно к самим предохранителям и реле, нужно отвернуть три защелки, которые держат крышку, на фото выделены красным:
Сняв крышку, мы видим сам блок:
Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.
За что отвечают предохранители в монтажном блоке ВАЗ 2170, 2171, 2172 (Лада Приора).
Расположение реле и предохранителей в монтажном блоке:
1, 2 — пинцеты; K1 — реле включения электровентилятора радиатора системы охлаждения двигателя; K2 — реле включения обогрева заднего стекла; K3 — реле включения стартера; K4 — дополнительное реле (реле зажигания); K5 — место для резервного реле; K6 — реле включения омывателя и очистителя ветрового стекла; K7 — реле включения дальнего света фар; K8 — реле включения звукового сигнала; K9 — реле включения тревожного сигнала; K10, K11, K12 — места для резервного реле; F1—F32 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.
Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.
Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты
