Замена помпы ваз 2110, 2111, 2112

Инструкция

Подробный и последовательный процесс замены помпы будет рассмотрен для ВАЗ-2112 с 16-клапанным двигателем 1,6:

  1. С помощью специальной ямы в гараже или подъемника проще произвести замену водяного насоса. Но они есть не у всех, потому будем рассматривать процесс замены в простом гараже без ямы.
  2. Демонтируйте переднее колесо справа.
  3. Чтобы предоставить себе доступ к шкиву коленчатого вала, демонтируйте защитный брызговик из пластика, выкрутив саморезы крепления элемента к корпусу и сняв.
  4. Зафиксируйте коленчатый вал от проворачивания. Это в ваших же интересах безопасности и удобства, а еще необходимо для того, чтобы не сбить фазы газораспределения.
  5. Ослабьте ремень генератора и ГРМ с помощью натяжного ролика, который достаточно слегка ослабить.
  6. Открутите крепление коленчатого вала.
  7. После ослабления крепления проведите демонтаж шкива.
  8. Далее необходимо разобрать механизм газораспределения, во время которого демонтируются все элементы – кожух, шкивы и ролики.
  9. Только теперь мы добрались до насоса. Открутите его болты крепления – 3 штуки. Проведите демонтаж устройства.
  10. Вытащите полностью насос.
  11. Установка аналогична, но проводится в обратном порядке.

Замена ремня ГРМ и помпы на ВАЗ-21124 с ГУРом.Итак, всё начилось с того, что на холодную по утрам начался неприятный рокот как от дизеля, звук доносился со стороны ремня ГРМ, методом нехитрой логики было выяснено, что пришла езда роликам((( Т.к. Дашка мне досталась с поменяным ремнём при пробеге в 40 тысяч (есть документ из оф. сервиса:))). Решено было поменять ремень+ролики+ помпу до кучи, чтобы не разбирать всё 2 раза:))) Ремень Gates + ролики в комплекте и помпа Hepu, всё заказывал на экзисте)Сама работа проходила в филиале CMG, а по простому в гараже у PaSha937.

Начали потихоньку разбирать кожух, я пока купался в антифризе, Пашка снял колесо и уже во всю откручивал реперный диск. Но ну тут то было:))) Авто же с ГУРом, и поэтому задний кожух ремня ГРМ просто так не снялся, пришлось откручивать трубки подачи жидкости ГУРа и абсорбера:

вот тут и надо открутить, чтобы снять это гр*банный кожух:)

Открутили, сняли и а**рели, ремень в порядке, но ролики были в очень непотребном состоянии, били и хрустели как старая машинка зингер:)))

Какие-то HERZOG, написано сделано в германии, но что-то слабо верится))А вот и новые ролики+ремень и помпа:)

Аеееее

Упоротость приследует вас:)

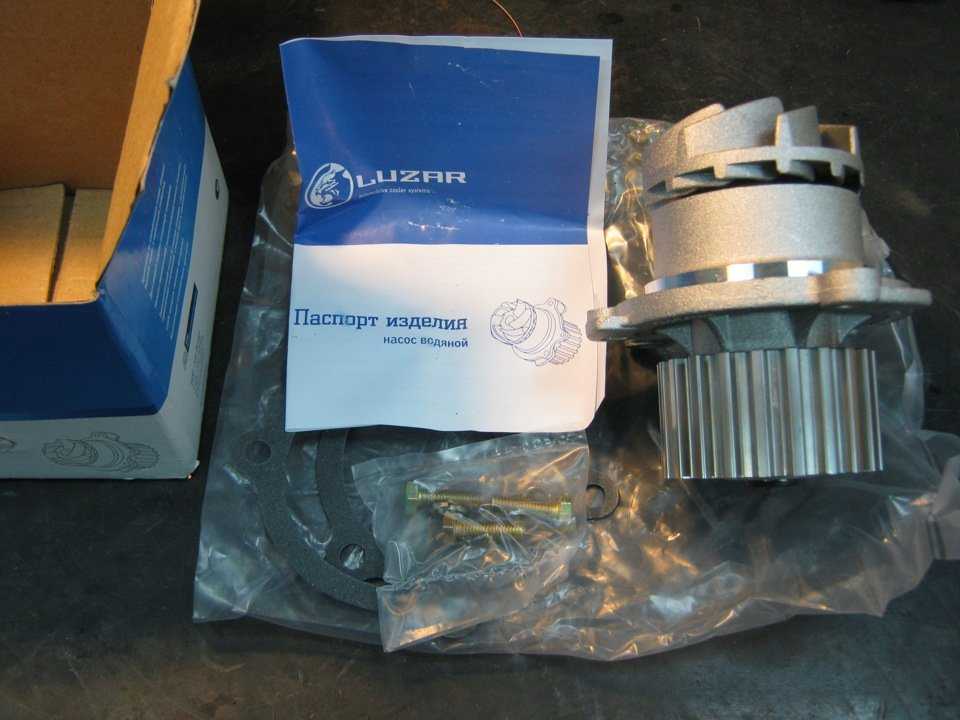

В сравнении со сторой помпой Luzar

Лузар справа, комментарии излишне:)А вот и обязательное фото: Приключения упоротого ролика и корча на базе Ауди S6 (Эска:))

Вот уже всё на месте:

Где же это гр*банное ВМТ?O_oДля того чтобы помочь нам закатить эску обратно в гараж к нам пришли на помощь UnBreak,Kisyra,Andrey-VRN,fakelonjjjek,MiniGun,stasON36,artline36,Tatos36В итоге остались только UnBreak,Kisyra,Tatos36,fakelonjjjek и Andrey-VRNО, совсем забыл, защиту двигателя прикручивал в полной темноте, т.к. свет офнули в 23.00)))Двигатель запустился с первого раза, работает ровно и чётко:)) Вчера ещё поменял масло, фильтр и свечи, мотор стало не слышно:)) Масло уже 2ой раз заливаю Motul Turbolight 10-w40,полёт нормальный:) Спасибо Катеньке за масло)))а вот и тизер:

Цена вопроса: 2 500 ₽ Пробег: 71 157 км.

  • www.drive2.ru
  • remontautohelp.ru
  • ladaautos.ru
  • www.drive2.ru

Замена

Купив новый насос охлаждающей жидкости, можно приступать к процедуре замены. ВАЗ 2110 работает совместно с 8 клапанным и 16 клапанным силовыми агрегатами. Несмотря на наличие определенной разницы между ними, процедура замены помпы проводится идентично.

Демонтажные работыПредставленная ниже инструкция актуальна для десяток с двумя типами моторов.

  1. Поставьте автомобиль на ровную площадку над ямой или на эстакаде.
  2. Поднимите капот, снимите минусовую клемму с аккумулятора, что позволит отключить питание автомобиля.
  3. Открутите крышку расширительного бачка с охлаждающей жидкостью. Так вы сбросите избыточное давление в системе.
  4. Теперь спускайтесь под автомобиль.
  5. Подставьте под блок цилиндров чистую тару объемом минимум 5 литров.
  6. Открутите сливную пробку охлаждающей жидкостью с помощью ключа на 13 миллиметров, что позволит вам слить ОЖ. Будьте внимательны, сливать ОЖ, в отличие от масла, необходимо на остывшем двигателе.
  7. Когда весь охладитель выйдет, закрутите пробку на место.
  8. Открутите ключом на 10 три крепежных болта, которые удерживают кожух привода ГРМ.
  9. Демонтируйте кожух.
  10. Поставьте коленвал в ВМТ первого цилиндра — верхнюю мертвую точку. Чтобы сделать этого, нужно выключить передачу и повернуть ключом на 19 специальный болт, который удерживает шкив генератора. Крутите до тех пор, пока не совпадут метки шестеренки распредвала с меткой на заднем кожухе привода ГРМ.
  11. Убедитесь, что на маховике и картере сцепления метки совпали. Для этого вам придется извлечь заглушку на картере. Она выполнена из резины и располагается справа от блока цилиндров.
  12. Застопорите коленвал в этом положении. Можете использовать простую шлицевую отвертку, которая вставляется в зубья маховика.
  13. Немного ослабьте фиксирующую гайку натяжного ролика с помощью ключа на 17 миллиметров.
  14. Проверните ролик при помощи специального ключа в направлении против часовой стрелки. Так вы сможете ослабить уровень натяжения ремня ГРМ.
  15. Теперь можно достаточно легко демонтировать натяжной ролик и ремень.
  16. Следующий шаг — откручивание пяти крепежных болтов, которые удерживают нижний кожух привода ГРМ. В их число входят 3 болта, которые держат помпу. Вам пригодится торцевой ключ или головка на 10.
  17. Кожух после этого можно снять.
  18. На ВАЗ 2110 предусматривается установка помпы с помощью трех болтов под шестигранник. Когда вы их открутите, можно просто аккуратно снять помпу, постучав по корпусу.
  19. Если не получается, тогда с помощью плоской отвертки подденьте корпус насоса охлаждающей жидкости, что позволит вам извлечь помпу.
  20. Удалите следы от старой прокладки, которые должны остаться на поверхностях посадочных мест.

Меняем прокладку

  1. Прокладка смазывается с двух сторон при помощи специального автомобильного герметика. Подготовленная и обработанная новая прокладка укладывается на корпус новой помпы.
  2. Новый насос устанавливается на свое законное место, забирая эстафету у старого нагнетателя охлаждающей жидкости.

Прежде чем устанавливать новый насос ОЖ, убедитесь, что он нормально вращается, нигде его не клинит.

Меняем масляный насос

Ремонт или замена масляного насоса ВАЗ 2110 осуществляется следующим образом. Открепите провод от минусовой клеммы батареи аккумулятора. Перелейте масло из двигателя и уберите ремень генератора. Уберите ремень распредвала. Открепите проводную колодку от датчика коленвала. Открутите шкив с коленвала.

Если шпонка закреплена в пазу вала непрочно, удалите ее. Открепите масляный картер двигателя. Открутите болты крепления маслоприемника и уберите его. Очистите от загрязнений и помойте уайт-спиритом сетку маслоприемника. Если она испорчена, поменяйте ее. Замените вышедшее из употребления уплотнительное кольцо маслоприемника.

Открутите болты, прикрепляющие масляный насос к цилиндровому блоку, и открепите масляный насос ВАЗ. Намажьте края сальника моторным маслом. При фиксации насоса тщательно натяните кромку сальника на шейку коленвала. Потом прикрутите болты крепления насоса. Далее закрепите все снятые элементы на свои места в обратном порядке. Проверьте, хорошо ли натянут ремень распредвала.

Пошаговый порядок замены помпы на 16-ти клапанном двигателе

Первым делом поставьте автомобиль на ровную поверхность, под задние колёса поставьте противооткатные упоры, а сам автомобиль на ручной тормоз.

Поехали!

  1. Первым делом ослабьте гайки на правом переднем колесе.
  2. После чего поднимите его домкратом и сдёрните колесо с места фиксации.
  3. Открываем капот и демонтируем адсорбер, чтобы не мешался (при наличии – прим.). При этом шланги можно оставить на месте.
  4. Для наилучшего доступа и обзора, уберите брызговик, предварительно вывернув саморезы крепления.
  5. Под капотом снимаем все пластиковые кожухи, как с двигателя, так и ремня ГРМ.

Обратите внимание, что демонтировать придётся не только ремень ГРМ, все шкивы и приводы, а также пластиковую защиту двигателя, которая крепится к нему при помощи 6-ти болтов. О том, какое натяжение должно быть у ремня ГРМ читайте здесь

Когда ремень и все остальные элементы демонтированы, обратите внимание на то, что помпа крепится к корпусу при помощи трёх болтов на «10». Но перед этим открутите остальные мешающие демонтажу крепежи.

Когда они демонтированы, осталось только достать помпу из двигателя.

Для этого производим небольшие удары, постукивания по корпусу помпы и одновременно подставляем тару с охлаждающей жидкостью.
Когда сама помпа поддастся, извлеките её из двигателя.

Установка новой помпы

  1. Перед тем как установить новую помпу, удалите скребком или острым ножом с двигателя части старой прокладки. Однако следите за тем, чтобы не повредились металлические части блока цилиндров и на ней не осталось задиров.
  2. Подготовьте новую прокладку (лучше всего выбирать сделанную из паронита, чем картонную, так как фиксируется она намного лучше, и герметика для неё не надо – прим.).
  1. Если прокладка картонная, то промазываем все герметиком и устанавливаем помпу на место, затем фиксируем её заранее снятыми болтами.

  2. Далее процесс сборки производится в обратном порядке аналогичном порядку снятия.

Замена помпы на ВАЗ 2110/11/12

Автомобили ВАЗ десятого семейства выпускаются с 8- и 16-клапанными двигателями. Алгоритм замены помпы не зависит от количества клапанов.

Выбор помпы

При покупке новой помпы следует придерживаться следующих правил:

Следует выбирать надёжного производителя, отдавая предпочтение известным брендам и избегая дешёвых подделок.
Нужно обращать внимание на каталожный номер изделия — 21081307010 для ВАЗ 2110/11/12.
Изделие должно иметь заводскую упаковку с характерными для каждого производителя товарными знаками и голограммами.
В комплекте с помпой всегда должна поставляться прокладка.
В упаковке должен иметься гарантийный талон, позволяющий при обнаружении дефектов обменять или вернуть помпу.

Качественная помпа должна в комплекте иметь не только заводскую упаковку, но и гарантийный талон с прокладкой

Стоимость новой помпы для 8-клапанного двигателя начинается от 800 руб., а для 16-клапанного — от 1 тыс. руб. В автосервисе работа по замене помпы оценивается примерно в 1 тыс. руб. Наибольшей популярностью пользуются водяные насосы производства ТЗА и HEPU.

Расположение помпы

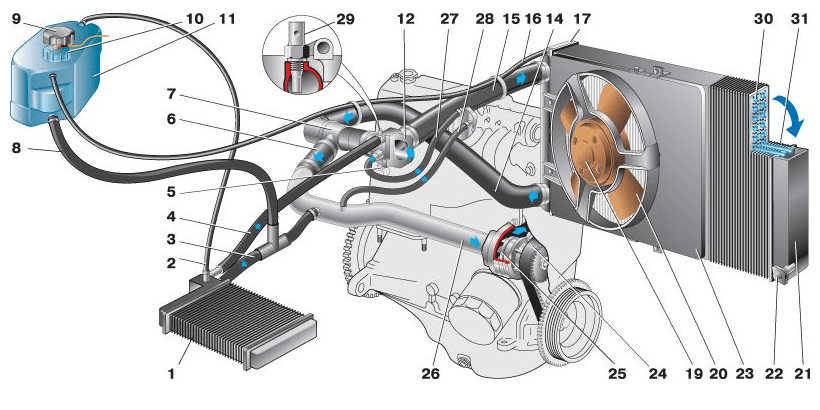

На ВАЗ 2110/11/12 водяной насос расположен на блоке цилиндров с правой стороны. Это обусловлено конструктивными особенностями газораспределительного механизма, так как крыльчатка начинает вращаться только после запуска двигателя и ремня ГРМ. То есть конструкция механизма газораспределения изначально предполагает использование помпы.

Водяной насос входит в состав механизма газораспределения и устанавливается с правой стороны блока цилиндров

Необходимые инструменты

Для замены помпы потребуется минимальный набор стандартных инструментов:

  • рожковый ключ на 17;
  • головка на 10;
  • удлинитель;
  • вороток.

Для замены помпы потребуется минимальный набор стандартных инструментов

Порядок замены помпы на ВАЗ 2110/11/12

Замена помпы не требует полного обновления ОЖ. Однако временное опустошение системы охлаждения необходимо для сброса давления в системе. Это сводит возможность получения травм к минимуму. Более того, остатки ОЖ в процессе работ будут вытекать из посадочного места помпы.

После замены помпы заливать новый тосол рекомендуется в тех случаях, если ресурс старой ОЖ уже выработан. В противном случае система заполняется слитой перед ремонтом ОЖ.

Заменить водяной насос на ВАЗ 2110/11/12 сможет даже неискушённый автовладелец. Для этого необходимо выполнить следующие действия:

  1. Автомобиль устанавливается на ровной поверхности.
  2. Поднимается капот и отсоединяется минусовая клемма аккумулятора.
  3. Откручивается крышка расширительного бачка.

    Для сброса остаточного давления откручивается пробка расширительного бачка

  4. Под двигатель напротив сливного отверстия подставляется ёмкость для ОЖ.
  5. Ключом на 13 откручивается сливной болт. Когда ОЖ стечёт, болт закручивается обратно.

    Для слива охлаждающей жидкости ключом на 13 отворачивается болт и подставляется ёмкость

  6. Ключом на 10 отворачиваются болты крепления пластикового кожуха привода ГРМ. Кожух снимается.
  7. Чтобы не сместились фазы газораспределения, нужно правильно выставить метки. Ключом на 19 проворачивается болт крепления шкива коленвала. Он вращается до совмещения меток на заднем кожухе привода ГРМ с метками на звёздочке распредвала.

    При замене ремня ГРМ следует правильно выставить метки

  8. Чтобы шкив коленвала не проворачивался, между его зубьев вставляется плоская отвёртка.
  9. Ключом на 17 отворачивается болт крепления звёздочки распределительного вала. Звёздочка снимается.

    Для снятия звёздочки распредвала понадобится накидной ключ на 17

  10. Ключом на 17 ослабляется ролик натяжения. Снимается ремень ГРМ и сам ролик.

    Для снятия помпы необходимо снять ролик натяжения, ремень ГРМ и звёдочку распредвала

  11. Головкой на 10 откручивается крепления металлической защитной крышки ремня ГРМ.

    Головкой или ключом на 10 отворачивается крепёж защитной крышки

  12. Головкой на 10 отворачиваются три болта крепления помпы. Снимается защитная крышка.

    Отвернув болты крепления, снимается защитная крышка механизма ГРМ

  13. Вынимается помпа вместе с прокладкой.

    После снятия крышки помпа вынимается из посадочного места

  14. С посадочного места удаляются загрязнения и остатки прокладки. Место протирается ветошью.

    После демонтажа помпы с посадочного места нужно убрать остатки старой прокладки и удалить загрязнения

  15. На посадочное место устанавливается новая прокладка, предварительно обработанная с обеих сторон герметиком, а на неё — новая помпа.

    Перед установкой новой помпы прокладка обрабатывается герметиком

  16. Сборка производится в обратной последовательности.

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

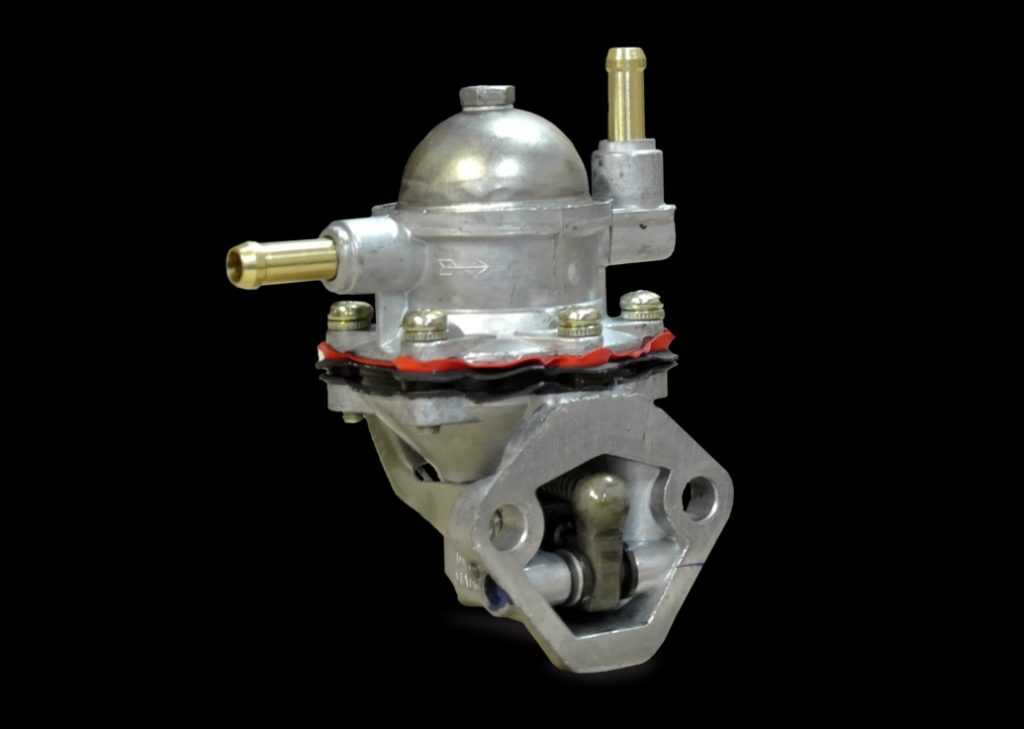

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Устройство помпы

Устройство помпы.

Задача помпы – нагнетать охлаждающую жидкость в системе, благодаря чему осуществляется её циркуляция и происходит охлаждение мотора.

В ВАЗ-2110 (с 8-клапанным мотором) этот насос располагается справа от блока цилиндров двигателя, непосредственно под крышкой ремня ГРМ. Именно последний механизм приводит помпу в действие, вращая её.

Расположение помпы на двигателе.

Возможные причины неисправности

Существует различное количество видов помп и водяных насосов.

  • Но также, между корпусом и крыльчаткой установлен сальник. Его повреждение может вызвать просачивание охлаждающей жидкости, вымывая смазку подшипников. После этого, они могут заклинить либо будут работать достаточно шумно.
  • Несмотря на то что подшипники износятся не так быстро, но не следует медлить с исправлением этой неисправности, так как это может привести к более серьёзным последствиям, вплоть до капитального ремонта мотора.

Проверка работы помпы на ВАЗ-2110

Осуществить диагностику водяного насоса можно различными методами.

Самый простой предполагает прогрев мотора и сдавливание верхнего шланга, который идёт от радиатора. Ощущение чётких пульсаций охлаждающей жидкости будет означать исправность помпы.

Если пережать этот патрубок, рука почувствует давление тосола при работающей помпе.

При такой проверке следует быть крайне осторожным, чтобы не задеть лопасти помпы руками, так как мотор имеет рабочую температуру.

Второй способ проверки водяного насоса – осмотр сальника. Его выход из строя приводит к вытеканию охлаждающей жидкости. Для этого, нужно снять крышку ремня ГРМ, изучить специальное отверстие вентиляции. В случае, если оно загрязнено отложениями коричневого цвета, то сальник необходимо заменить, желательно, вместе с помпой.

Течь из сальника видна по потекам на корпусе двигателя.

Подшипники

Эта поломка сопровождается звуком завывающего характера спереди автомобиля. Для того, чтобы определить степень износа подшипников, следует проверить наличие люфта вала, разбалтывая приводную звёздочку помпы.

В ситуации, когда внешне сбои в работе водяного насоса определить невозможно, то следует его демонтировать и детально его осмотреть. Именно так можно определить поржавевшие лопасти, что ставит под угрозу работу всей системы охлаждения двигателя.

Назначение и функции водяного насоса

Помпа — насос центробежного типа, обеспечивающий принудительную циркуляцию антифриза по контуру охлаждения двигателя. За счёт этого от двигателя отводится избыточное тепло. Конструктивно помпа выполнена довольно просто. В чугунном или алюминиевом корпусе расположена крыльчатка, которая приводится в движение через вал. Герметичность конструкции обеспечивается сальником и прокладкой между корпусом насоса и блоком цилиндров.

Подача охлаждающей жидкости (ОЖ) происходит через центральный канал. При попадании на крыльчатку за счёт центробежной силы ОЖ отбрасывается к стенкам корпуса. Через распределительный канал жидкость поступает к патрубкам, а затем в рубашку охлаждения двигателя. При достижении температурой определённого значения открывается термостат, что приводит к охлаждению жидкости в радиаторе. Затем ОЖ возвращается в центробежный насос. Таким образом обеспечивается циркуляция антифриза.

Помпа является основным элементом системы охлаждения двигателя

Инструкция по замене помпы ВАЗ 2110

Чтобы было удобнее производить работу, нужно снять адсорбер, если он вам сильно мешается, но можно и не снимать просто выдернуть контакты.

Откручиваем пластиковый кожух и с мотора, и с ремня ГРМ.

Домкратом поднимается машины со стороны пассажира, чтоб переднее колесо справа оказалось в подвешенном состоянии. Это необходимо сделать для того, чтоб выставить метки ремня грм.

К тому же колесо необходимо снять — без этого не получится добраться до нижнего болта, который держит пластиковый кожух.

При нормальном состоянии ремня ГРМ его замена не требуется. Насос, если постараться, можно заменить и без снятия ремня с генераторного привода — это позволит потратить меньше времени.

Ну, а если ремень пришел в негодность, то нужно ослабить генератор, открутить и снять демпфер с каленвала.

Дальше следует ослабить натяжной ролик со смещенным центром (эксцентриком), а затем освободить от ремня ГРМ.

Шестерни распредвалов нужно зафиксировать каким либо предметом — это облегчит их откручивание. При снятии шестерни будьте внимательны, что бы не потерять шпонку и не перепутать в дальнейшем шкивы, они с внутренней стороны отличаются.

Далее снимается внутренний пластиковый кожух. Это процесс не очень легкий, поскольку до болта, на котором он крепится, придется добираться снизу через маленькое отверстие возле колеса.

Помпа ВАЗ 2110 прикручена 3 болтами для шестигранника. Открутив их, насос снимается при помощи аккуратного постукивания по его корпусу

Для сбора охлаждающей жидкости необходимо подставить ёмкость, меры предосторожности касаются того, чтоб жидкость не попала на кожу.

Установка нового насоса

Перед установкой нового насоса нужно удостовериться, что помпа вращается без всяких заеданий и скрипов.

Почистите поверхность блока и удалите старую прокладку, после чего протрите и намажьте прокладку тонким слоем герметика и установите помпу.

Все действия проделываем в другой последовательности:

  • Поставить рабочую помпу;
  • Установить кожух;
  • Зафиксировать шкивы распределительных валов;
  • Надеть ремень ГРМ;
  • Ремень надевается в соответствии с метками на распред и каленвале;
  • Подтянуть ремень натяжным роликом с эксцентриком;
  • Повернуть мотор пару оборотов проверив метки;
  • Отрегулировать натяжение ремня;
  • Поставить демпфер если снимали натянуть ремень генератора;
  • Поставить наружный кожух;
  • Надеть клемму на адсорбер;
  • Долить охлаждающую жидкость.

В среднем процесс замены помпы ВАЗ 2110 занимает примерно 2-3 часа. Если делать всё по инструкции, то никаких трудностей быть не должно.

Источники

  • http://avtovx.ru/dvigatel/zamena-pompy-vaz-2110-49/
  • http://xn—-8sbapc1bfiir0a.xn—p1ai/vaz-2110/zamena-pompy-vaz-2114-2110-8-klapanov.html
  • http://remontavtovaz.ru/vaz-2110/instrukciya-po-zamene-pompy-na-vaz-2110.html

Выбор помпы

При покупке новой помпы следует придерживаться следующих правил:

Следует выбирать надёжного производителя, отдавая предпочтение известным брендам и избегая дешёвых подделок.
Нужно обращать внимание на каталожный номер изделия — 21081307010 для ВАЗ 2110/11/12.
Изделие должно иметь заводскую упаковку с характерными для каждого производителя товарными знаками и голограммами.
В комплекте с помпой всегда должна поставляться прокладка.
В упаковке должен иметься гарантийный талон, позволяющий при обнаружении дефектов обменять или вернуть помпу.

Качественная помпа должна в комплекте иметь не только заводскую упаковку, но и гарантийный талон с прокладкойСтоимость новой помпы для 8-клапанного двигателя начинается от 800 руб., а для 16-клапанного — от 1 тыс. руб. В автосервисе работа по замене помпы оценивается примерно в 1 тыс. руб. Наибольшей популярностью пользуются водяные насосы производства ТЗА и HEPU.

Видео замена помпы в ВАЗ 2110, ВАЗ 2112 16 клапанов

Резервное видео как заменить помпу в ВАЗ 2110, ВАЗ 2112 16 клапанов: Прочитано раз: 624; За сегодня: 1.

Помпа относится к охладительной системе транспортного средства. В своем узле эта деталь является второй по частоте поломок. На автомобиле ВАЗ-2112 с 16-клапанным движком замена помпы происходит достаточно легко, так что сделать это может даже начинающий автомобилист.

Насос способствует стабильной циркуляции охладительной жидкости в системе автомобиля. Потому при его неисправности возможны течи этого вещества, и в систему нередко попадает воздух, что очень плохо. Намного реже случается загиб клапанов и заклинивание насоса, что может вызвать необходимости осуществления полноценного ремонта движка, если речь идет о 21120 модели.

Монтаж дополнительной помпы

Для установки дополнительной помпы нужно выполнить следующие действия:

  1. Из системы охлаждения сливается ОЖ.
  2. Вырезается часть отводящего патрубка печки, равная длине помпы без учёта штуцеров.
  3. Штуцера промазываются герметиком, надеваются и закрепляются хомутами шланги.
  4. Для крепления помпы к кузову используют специальный кронштейн, обхватывающий помпу и прикреплённый к кузову двумя саморезами. Сделать такой крепёж можно самостоятельно или приобрести в магазине. Кронштейн можно прикрепить и к подходящим шпилькам агрегатов автомобиля.
  5. Для управления помпой в салоне устанавливается кнопка, подающая питание с плюсовой клеммы аккумулятора. При этом желательно подавать напряжение через реле.

Дополнительный насос врезается в обратный патрубок печки и крепится с помощью специального кронштейнаПосле установки дополнительной помпы в систему заливается тосол. После запуска двигателя проверяют помпу и патрубки на предмет утечки и тестируют работу нового устройства.

Видео: установка электропомпы

Таким образом, замена водяного насоса на автомобилях ВАЗ 2110/11/12 не представляет большой сложности. Своевременная замена и периодическая профилактика помпы избавит вас от гораздо более серьёзных проблем.

Автовладельцы переднеприводного семейства 2110 -12, должны следить за состоянием насоса, обеспечивающего циркуляцию охлаждающей жидкости. Чаще его называют — помпа. Данный узел, состоит в категории важнейших систем двигателя.

Вышедший из строя насос, может негативно отразится на работоспособности мотора и повлечь серьёзные последствия

Несмотря на сложность и важность этого узла, замена помпы ВАЗ 2110 8 клапанов не является трудной задачей. При наличии гаража и слесарного инструмента, большинство автовладельцев смогут самостоятельно произвести ремонт

Последовательность замены на 8-клапаном двигателе

Имея все это, можно приступать к замене:

Автомобиль желательно установить на смотровую яму и выдомкратить переднее правое колесо. Но это не всегда возможно, поэтому в крайних случаях, достаточно просто вывернуть руль вправо до упора. После этого снимаем защиту подкрылка правого переднего колеса;
С двигателя снимаем декоративную панель и откручиваем абсорбер, чтобы не мешал. При этом проводку и трубки отсоединять от него не нужно, достаточно после откручивания его прибрать в сторону. Охлаждающую жидкость можно слить сразу или же потом;
Откручиваем болты крепления пластикового защитного кожуха приводного ремня. После этого можно провести диагностику состояния помпы. Для этого достаточно завести мотор и посмотреть на нее – если явно заметен люфт при ее вращении, она однозначно подлежит замене. Устанавливаем на первом цилиндре ВМТ. Для этого проворачиваем коленчатый вал по часовой стрелке до совмещения меток на шестерне ГРМ с выступом на защитном экране, установленного за этой шестерней. После проверяем правильность установки ВМТ. Для этого на корпусе сцепления снимаем заглушку смотрового окошка. Удостоверяемся, что на маховике и корпусе метки тоже совпали. При этом контроль совпадения нужно вести по маховику, а не шестерне распредвала (допускается небольшое несовпадение меток на распредвалу); Послабляем крепление генератора, подаем его к двигателю и снимаем его приводной ремень;
Снимаем шкив коленчатого вала. Для этого можно пойти несколькими путями: застопорить коленчатый вал посредством мощной отвертки, установленной в зубья маховика и упирающейся в корпус, или же попросить кого-то включить 4-передачу на КПП и выжать тормоза. Оба этих способа хороши, и решать, какой использовать – вам;
После снятия еще раз проверяем совпадение меток, при надобности поправляем их. Послабляем гайку крепления натяжного ролика, чтобы снять натяжение с ремня. Аккуратно снимаем ремень сначала с шестерни ГРМ, а затем – с коленчатого вала, откручиваем натяжной ролик;
Снимаем шестерню ГРМ. Для этого через технологическое отверстие при помощи ключа упираемся в болт крепления заднего экрана, чтобы зафиксировать ее, после чего ключом послабляем болт. Затем еще раз проверяем совпадение меток, при надобности все поправляем, откручиваем болт полностью и снимаем шестерню

Стягивать ее нужно аккуратно, поскольку на валу имеется шпонка – важно не потерять ее; Откручиваем все болты и гайки крепления заднего экрана, которые внизу являются еще и креплением помпы. Если охлаждающая жидкость не слита, то перед тем, как откручивать болты крепления, под двигатель нужно поставить широкую емкость;
Выкрутив болты, снимаем экран и легкими постукивающими движениями срываем насос с места;
Перед установкой новой помпы обязательно ее посадочное место тщательно очищаем ножом, чтобы удалить остатки старой прокладки

Нужно это для того, чтобы после сборки не было перекоса помпы, это будет приводить к постоянным быстрым износам приводного ремня; Перед посадкой нового насоса его прокладку с обеих сторон смазываем герметиком и даем ему немного времени для подсыхания (10 минут);
Ставим на место помпу, затем экран и только после этого закручиваем болты их крепления. Далее уже сборка производится в обратной последовательности. При этом важно проверять совпадение меток. После установки ремня выполняем его натяжку.
Далее проверяем правильность сборки – прокручиваем коленчатый вал несколько раз, а затем снова совмещаем метки. Если при этом метки на ГРМ с выступом и маховике с корпусом совпали, значит, все собрано правильно и можно дособирать двигатель и заливать охлаждающую жидкость. Если же они не совпадают, то придется устанавливать метки на маховике, снимать ремень, доводить метки на шестерне ГРМ и надевать ремень.

Зачем нужна вторая помпа в конструкции автомобиля

На некоторых современных моделях автомобилей уже с завода устанавливается вторая помпа. Такое оснащение позволяет обеспечить максимально надёжное охлаждение двигателя при любых нагрузках.

В данном случае корпус помпы прикручен к корпусу мотора специальным кронштейном

Установка дополнительного водяного насоса

Главное достоинство ВАЗ 2110/2112 в том, что автомобили имеют простое строение системы охлаждения. Поэтому установить вторую помпу и организовать малый круг циркуляции тосола можно без особых проблем. Для работы нужно заранее подготовить:

два шланга (один длинный, другой короткий);

крепёжные элементы (в зависимости от того, куда будет проще прикрепить помпу: металлические хомуты, болты и гайки).

Необходимо собрать узел малой циркуляции из новой помпы и шлангов. Для этого к штуцерам помпы присоединяются два шланга и фиксируются хомутами

Важно соблюдать правило: длинный патрубок отвечает за подвод тосола к насосу, а короткий — за отвод

Процедура установки собранного узла осуществляется следующим образом:

Найти у радиатора охлаждения два шланга (один из них подводит тосол к печке, а другой выполняет отводящую функцию).

Отсоединить патрубок отвода.

На его место присоединить собранный узел со второй помпой.

Надёжно закрепить новый узел металлическими хомутами.

Саму помпу рекомендуется прикрепить к картеру КПП. Можно закрепить насос хомутами или прикрутить болтами к кронштейну.

Залить охлаждающую жидкость и завести двигатель.

Проверить второй круг циркуляции тосола на предмет утечки.

Таким образом, вся сложность ремонта и замены водяного насоса на ВАЗ 2110/2112 сводится к тому, чтобы правильно снять узел с машины и установить его обратно. Причём установка помпы занимает гораздо больше времени из-за смены ремня ГРМ и ролика. Услуги специалиста обойдутся примерно в 1000–1500 рублей, поэтому, если имеются сомнения в своей компетенции, лучше заплатить мастерам СТО и быть уверенным в грамотной замене водяного насоса.

Автовладельцы переднеприводного семейства 2110 -12, должны следить за состоянием насоса, обеспечивающего циркуляцию охлаждающей жидкости. Чаще его называют — помпа. Данный узел, состоит в категории важнейших систем двигателя. Вышедший из строя насос, может негативно отразится на работоспособности мотора и повлечь серьёзные последствия

Несмотря на сложность и важность этого узла, замена помпы ВАЗ 2110 8 клапанов не является трудной задачей. При наличии гаража и слесарного инструмента, большинство автовладельцев смогут самостоятельно произвести ремонт

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ПорталМашин.ру
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
