Замена полуоси на ниве

Замена подшипника на снятом валу

Конструкция стопорного кольца не позволяет просто так снять его. Он устанавливается с термонатягом, поэтому повторное использование и разбор без нарушения целостности невозможен:

1. Болгаркой разрезаем старую шайбу, можно вместе с обоймой подшипника. Лучше всего надрезать кольцо, а окончательно удалить при помощи зубила и молотка. Так минимален риск повреждения полуоси.
2. Очищаем посадочное место от остатков смазки, ржавчины и грязи.
3. Полуось устанавливаем вертикально на ровную поверхность. Шарикоподшипник запрессовываем легкими постукиваниями до его соприкосновения с буртиком. Вращение внутренней обоймы относительно оси не допускается.
4. Теперь устанавливаем стопорную шайбу на место. В холодном состоянии она не должна садиться на полуось. Для придания ей пластичности нам потребуется любая горелка или печь. Нагревать нужно до 250 градусов или цвета побежалости (темно-красный). Быстро берем нагретое кольцо плоскогубцами, помещаем на место и энергичными ударами молотка добиваемся совмещением с обоймой подшипника.
5. Даем деталям остыть, проверяем легкость вращения.
6. Устанавливаем сальник на место. Собираем полуось на место в обратной последовательности. Проверяем уровень масла в редукторе.

Когда и почему выходит из строя подшипник полуоси на Нива Шевроле

Свою историю Chevrolet Niva ведет от обычной Нивы или ВАЗ 2121, которая встала на конвейер более 40 лет назад. В свою очередь этот вазовский внедорожник разработан на узлах и агрегатах ВАЗ 2106 и имеет много общих с ним конструктивных решений — как удачных, так и сомнительных. Слабым местом стали шарикоподшипники задней полуоси.

Подшипник размещен внутри чулка заднего моста ближе к ступице и запрессован с натягом на полуось. Второй конец полуоси свободно входит в дифференциал заднего редуктора и ничем там не фиксируется. Со стороны колеса полуось крепится пластиной с 4 болтами. Поэтому при езде по бездорожью или установки колес большего диаметра на сам подшипник действуют как осевые, так и радиальные силы. Этой нагрузки достаточно, чтобы быстро прикончить относительно слабый однорядный подшипник. Если на жигулях эта проблема стоит не так остро, то на более массивном автомобиле поломка встречается гораздо чаще.

Основные причины выхода из строя:

• неаккуратная езда на бездорожье, особенно в сочетании с резкими ударами;
• преодоление бродов и попадание влаги внутрь моста;
• износ сальника и попадание масла из заднего редуктора;
• смещение запорного кольца из-за его неправильной установки или брака;
• радиальное биение полуоси (обычно возникает из-за деформации самого вала);
• повреждение посадочных площадок на полуоси или внутри чулка моста;
• установка колес большего диаметра и вылета, чем рекомендуемые заводом.

Выявляем неисправность на ВАЗ 2123

Как говорят гаражные мастера – “Стук всегда вылезет наружу”. Дожидаться этого не стоит, иначе придется вызывать эвакуатор или ремонтировать узел в полевых условиях. На самом деле диагностировать неисправность легко самостоятельно. Первый признак разрушения подшипника – это повышенный шум, неприятные металлические звуки со стороны ступицы, повышенный нагрев металла в месте его установки.

Точно определить источник шума помогут следующие действия:

• вывешиваем заднее колесо, подняв на домкрате автомобиль;
• начинаем прокручивать руками колесо (КПП в положении нейтраль) — посторонний шум при этом недопустим, вращение должно быть легким без закусывания;
• потяните колесо на себя, люфт в осевом направлении более 1 мм говорит об износе обоймы подшипника и скорой его поломке;
• течь масла из-под резинки сальника полуоси также служит основанием для снятия и разборки узла с последующей дефектовкой.

Не стоит затягивать с ремонтом, если появился хотя бы один из этих признаков. Экономия в этом случае сомнительная, а разрушившийся в движении подшипник может вылиться в дорогостоящий ремонт с заменой всей полуоси в сборе.

Проверка технического состояния и ремонт полуоси

После того как демонтировали полуось нужно проверить ее состояние и состояние деталей входящих в комплект полуоси. Нужно удостовериться в том, что:

— шарикоподшипник не изношен и не поврежден; если осевой зазор в нем превышает 0,7 мм, замените подшипник;

— запорное кольцо и подшипник не получили смещения относительно первоначальной посадки; если внутреннее кольцо подшипника проворачивается относительно посадочного пояска полуоси, запорное кольцо замените;

— пластина крепления подшипника и маслоотражатель не имеют повреждений;

— полуось не деформирована и посадочные поверхности не повреждены; биение полуоси, замеренное в центрах на шейке под сальник, не должно превышать 0,08 мм.

Перед установкой в центры тщательно очистите от грязи и ржавчины центровочные отверстия на полуоси.

Если обнаруживается износ или повреждение деталей, установленных на полуоси, замените их новыми с соблюдением нижеприведенных правил и с использованием специальных приспособлений.

Незначительный изгиб стержня полуоси устраняйте правкой.

После правки стержня полуоси биение горца фланца, замеренное в центрах, не должно превышать 0,05 мм.

Если биение торца фланца свыше указанного, но не более 0,08 мм, то допускается его проточка для устранения торцевого биения. Уменьшение толщины фланца за счет его проточки допускается не более чем на 0,2 мм.

Снятие запорного кольца

Снимать и устанавливать запорное кольцо подшипника полуоси необходимо только при помощи гидравлического пресса.

Предварительно отогните наружу держатели болтов крепящих пластину с маслоотражателем и щитом тормоза, и выньте болты.

Полукольцами приспособления 67.7823.9529 охватите подшипник и установите полуось вертикально так, чтобы полукольца опирались на упорное кольцо.

Поставьте под пресс полуось (рис. 13) и прикладывайте на шлицевой конец полуоси постепенно возрастающее усилие до снятия запорного кольца подшипника.

Запорное кольцо подшипника полуоси повторно не используйте, а замените новым.

Проверьте, не имеет ли посадочная поверхность полуоси рисок или повреждений; при необходимости замените полуось новой.

Сборка полуоси

Поставьте вертикально полуось, опирая ее фланцем на колесо 7 (рис. 14) приспособления 67.7823.9530.

Установите на полуось предварительно соединенные между собой двумя винтами маслоотражатель подшипника полуоси и пластину крепления подшипника с прокладкой; установите шарикоподшипник полуоси.

Вставьте новое запорное кольцо в специальную обойму 3, поставьте в печь и подогрейте кольцо приблизительно до 300° С с тем, чтобы в момент запрессовки на полуось его температура была 220 — 240° С.

Запорное кольцо на полуось напрессовывайте оправкой 1 на прессе усилием не выше 58,8 кН (6000 кгс) так, чтобы внутреннее кольцо подшипника оказалось зажатым между запорным кольцом и буртиком полуоси.

Выполнив напрессовку, убедитесь, что кольцо не смещается под осевой нагрузкой 19,6 кН (2000 кгс).

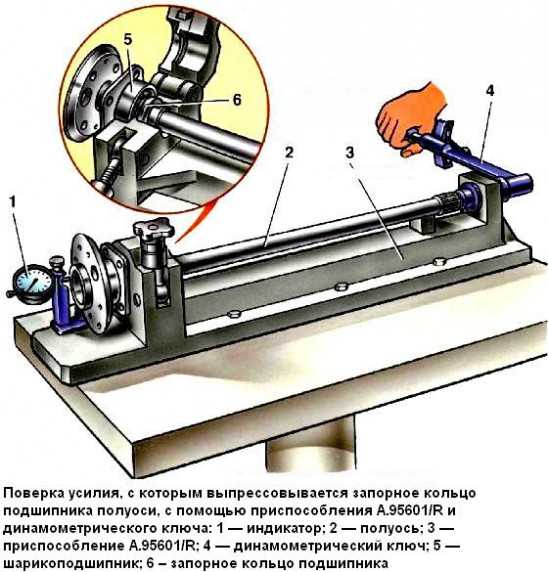

Для этой цели полуось в сборе установите на специальное приспособление (рис. 15), а запорное кольцо зажмите в специальных тисках.

Приставьте ножку индикатора 1 с ценой деления 0,01 мм, к фланцу полуоси.

После установки стрелки индикатора на «0» приложите указанную осевую нагрузку, создавал динамометрическим ключом момент затягивания 78,5 — 83,3 Нм (8 — 8,5 кгс·м) на винте приспособления.

Винт через шарик упирается в торец полуоси. При этом не должно появляться даже самого минимального зазора между запорным кольцом и внутренним кольцом подшипника.

После снятия нагрузки и при отвертывании винта приспособления стрелка индикатора должна вернуться в нулевое положение; это доказывает, что не произошло никакого сдвига между запорным кольцом и полуосью.

Если стрелка индикатора не возвращается в нулевое положение, значит, запорное кольцо сместилось, и полуось в сборе необходимо заменить новой.

После проверки напрессовки запорного кольца установите болты крепления пластины и маслоотражателя 6 (рис. 14) и зафиксируйте их, отогнув внутрь, держатели болтов.

Замер осевого свободного хода полуоси на автомобиле

Ослабьте гайки крепления задних колес.

Поставьте упоры под передние колеса, и вывести задний мост.

Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение.

Снимите колеса и тормозные барабаны, привернув к полуоси приспособление 02.7834.9504 (рис. 16), пропустите через одно из отверстий полуоси удлинитель ножки индикатора 1 до упора в щит тормоза или

в маслоотражатель и закрепите индикатор.

Произведите замер индикатором, прикладывая к фланцу полуоси усилие около 49 Н (5 кгс) в обоих направлениях вдоль оси заднего моста. Свободный ход не должен превышать 0,7 мм.

Разборка узла и демонтаж шарикоподшипника

Автомобиль устанавливаем на ровную площадку или вывешиваем на подъемнике. Обязательно ставят противооткатные упоры, а поднятую сторону машины дополнительно опирают на надежное основание, например, несколько толстых брусков или специальную треногу. Усилия при демонтаже прикладываются большие, и есть риск уронить автомобиль с неустойчивой опоры.

Порядок действий по снятию задней полуоси:

1. Снимаем колесо с неисправной стороны.
2. Откручиваем болты крепления тормозного барабана. Если барабан не снимается руками эти болты можно использовать в качестве съемника, вкрутив в специальные отверстия. Или аккуратно выбиваем молотком через деревянную прокладку.
3. Ступицу удерживает 4 болта крепления на 17, подобраться к которым можно с обратной стороны защитного кожуха тормозного механизма. На этом этапе можно визуально оценить величину осевого зазора в подшипнике.
4. Открутив болты, приподнимаем задний мост так, чтобы масло из редуктора не вытекло через чулок.
5. Выдергиваем полуось ударным съемником или обратным молотком. Можно использовать запаску в качестве инерционного съемника. Для этого накидываем диск и слегка наживляем гайки. Энергичными рывками на себя стаскиваем полуось с места.
6. Достаем полуось вместе с резиновым уплотнителем. Тормозные колодки подвешиваем за проволоку к элементам подвески.

Осматриваем полуось на наличие механических повреждений, не погнута ли она и состояние шлицевых соединений, тогда лучше заменить полуось на новую. В остальных случаях просто заменяют подшипник и сальник.
