Замена сальника полуоси ваз 1111 ока

Общая конструкция КПП и ее привода

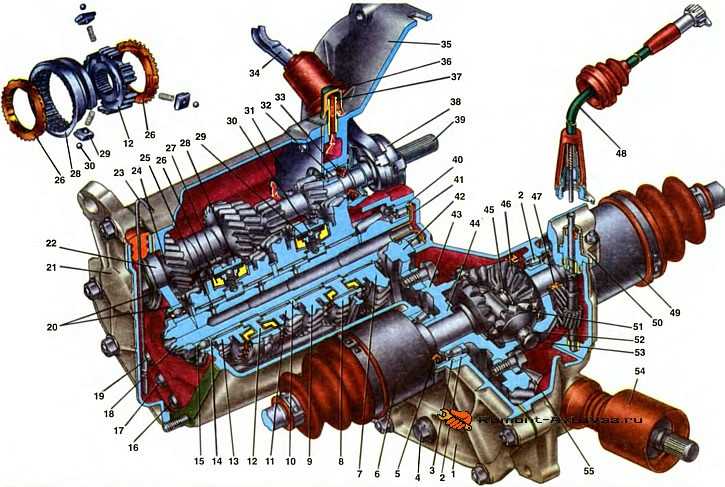

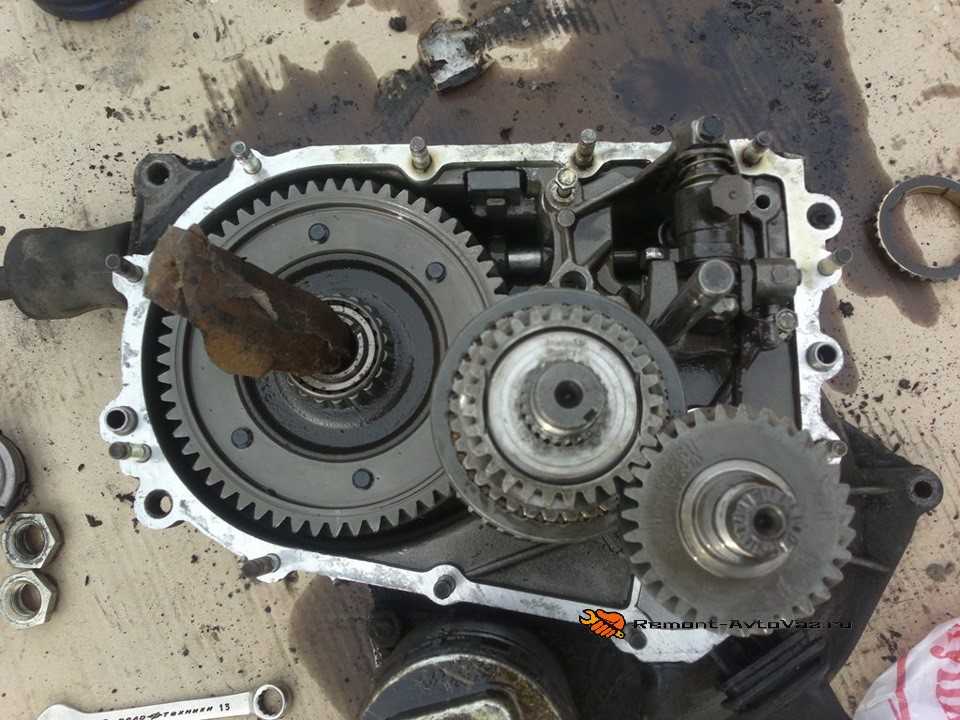

Коробка включает в себя множество компонентов. Полный перечень деталей такой:

1. Корпус;
2. Подшипник дифференциала;
3. Установочная проставка;
4. Пробка слива смазки;
5. Полуосевой уплотнитель;
6. Приводной вал (левый);
7. Шестеренка 1-й скорости втор. вала;
8. Муфта синхронизатора 1-й, 2-й скоростей, а также заднего хода;
9. Шестеренка 2-й скорости втор. вала;
10. Упорное кольцо;
11. Шестеренка 3-й скорости втор. вала;
12. Муфта синхронизатора 3-й, 4-й скоростей, а также заднего хода;
13. Шестеренка 4-й скорости втор. вала;
14. Упорное кольцо шестерни 4-й скорости;
15. Подшипник;
16. Ось вилки 1-й и 2-й скоростей;
17. Ось вилки 3-й и 4-й скоростей;
18. Втор. вал;
19. Ось вилки заднего хода;
20. Установочное кольцо;
21. Крышка;
22. Подшипник;
23. Щуп;
24. Шестеренка 4-й скорости перв. вала;
25. Подшипник шестерни;
26. кольцо синхронизатора 3-й и 4-й скоростей;
27. Вилка;
28. Муфта;
29. Сухарь;
30. Фиксатор;
31. Пластинка;
32. Подшипник;
33. Сальник;
34. Вилка выжимного подшипника;
35. Корпус сцепления;
36. Колпачок;
37. Сапун;
38. Выжимной подшипник;
39. Перв. вал;
40. Подшипник;
41. Маслосборник;
42. Ведомая шестерня главной передачи;
43. Корпус дифференциала;
44. Шайба;
45. Стопорное кольцо;
46. Шестеренка полуоси;
47. Ведущая шестерня привода спидометра;
48. Трос спидометра;
49. Приводной вал (правого колеса);
50. Корпус привода спидометра;
51. Сателлит;
52. Стопорное кольцо;
53. Ось сателлитов;
54. Пыльник;
55. Шток;

Поскольку коробка передач «Ока» имеет дистанционное управление, дополнительно в ее конструкцию входит привод механизма выбора передачи.

Состоит привод из:

• Рычага КПП (установлен в салоне на центральном тоннеле);
• Кулиса;
• 2-х тяг (реактивной и рычага привода);
• Шарнира;
• Штока, соединенного с механизмом выбора скорости;

Многокомпонентная конструкция привода КПП не является очень надежной – со временем требуется регулировка соединений и ремонт кулисы.

Поломки привода, ремонт кулисы

У «Ока» поломки бывают не только с коробкой, а и ее приводом. Основными проблемы с приводом – болтается рычаг КПП, невозможно включить какую-то скорость.

В первом случае неисправность кроется в износе элементов кулисы (шарового шарнира). Разборка, дефектовка и замена изношенных компонентов позволяет полностью восстановить работоспособность кулисы и устранить люфты в ней, которые являются причиной того, что рычаг сильно болтается.

Если же проверка кулисы показала, что она в исправном состоянии, следует смотреть и проверять шарнир, установленный на штоке механизма управления. Этот же элемент может и стать причиной невозможности включения передач. Если его стяжной хомут ослабился, то тяга привода будет в нем проворачиваться, при этом не будет передаваться воздействие на механизм управления. Проверка состояния шарнира и подтяжка крепежей на нем позволяет устранить проблемы с работой привода.

Замена сальников

Наиболее часто замене подлежат сальники приводных валов, расположенные в месте установки концевиков внутренних шарниров в КПП. Признаком из износа сигнализирует наличие подтеков трансмиссионного масла на внутреннем ШРУСе и прилегающих поверхностях корпуса.

Алгоритм работ такой:

• Устанавливаем авто на яму;
• Срываем и скручиваем гайки, удерживающие привод в ступице;
• Вывешиваем передок авто и снимаем колеса;
• От ступицы отсоединяем рулевой наконечник и шаровую опору;
• Потянув вбок ступицу, выводим из нее концевик внешнего ШРУСа;
• Забираемся под авто;
• Используя молоток и наставку, наносим удары в торец внутреннего ШРУСа, до тех пор, пока установленное на концевике стопорное кольцо не выйдет из проточки;
• Извлекаем приводной вал в сборе;
• Отверткой поддеваем «старый сальник;
• Садим новый уплотнитель, используя оправку;
• Устанавливаем привод на место;
• Собираем авто;

Технология замены уплотнителя, установленного в механизме управления КПП еще более простая – отсоединяем тяги привода, демонтируем шарнир и извлекаем протекающий сальник.

11.3.1. Снятие и установка приводов передних колес

Перед началом работы

Слейте масло из коробки передач.

Расконтрите и ослабьте затяжку гайки ступицы колеса.

Снимите соответствующее колесо.

Если во время движения при поворотах автомобиля слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Шарнир необходимо заменить при обнаружении люфта во время покачивания вала привода или повреждении защитных чехлов. Разбирать шарнир не имеет смысла, так как эта работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела в негодность детали шарнира, которые по отдельности заменять нельзя. Поэтому целесообразно заменить шарнир в сборе, а также его защитный чехол. Появление следов смазки на шарнире указывает на то, что чехол порван.

Если во время эксплуатации вы заметите следы подтекания масла в местах подсоединения приводов передних колес к коробке передач, замените сальники полуосей в коробке передач.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выньте уплотнитель тормозного шланга из кронштейна на стойке.

2. Ослабьте затяжку контргайки наружного наконечника рулевой тяги, придерживая от проворачивания вторым ключом тягу за шестигранник.

3. Выньте шплинт.

4. Отверните гайку крепления шарового пальца шарнира наконечника.

5. Установите съемник и выпрессуйте палец шарового шарнира из поворотного рычага.

6. Отсоедините рулевую тягу от поворотного рычага.

7. Отверните два болта крепления шаровой опоры к поворотному кулаку (под головками болтов установлены плоские и пружинные шайбы) и отсоедините опору от поворотного кулака.

8. Окончательно отверните гайку ступицы.

9. Снимите упорную шайбу.

10. Выведите хвостовик наружного шарнира равных угловых скоростей из ступицы переднего колеса.

11. Вставьте отвертку между отражателем и корпусом внутреннего шарнира и, ударяя по ней молотком, выбейте хвостовик внутреннего шарнира из коробки передач.

12. Снимите привод, окончательно вынув хвостовик шарнира из коробки передач

Делайте это осторожно, чтобы не повредить сальник. 13

Перед установкой привода завод-изготовитель рекомендует заменить стопорное кольцо на хвостовике внутреннего шарнира независимо от его состояния.

14. Смажьте стопорное кольцо консистентной смазкой и отцентрируйте его на валу, чтобы не повредить кольцо при установке шарнира.

15. Вставьте хвостовик внутреннего шарнира в коробку передач так, чтобы его шлицы зашли в шлицы полуосевой шестерни.

16. Вставьте хвостовик наружного шарнира в ступицу переднего колеса.

17. Несильными ударами молотка по торцу хвостовика наружного шарнира вдоль его оси через деревянную проставку продвиньте привод до фиксации хвостовика внутреннего шарнира в полуосевой шестерне стопорным кольцом. Установите все детали в порядке, обратном снятию. При этом…

18. …используйте новую гайку ступицы или гайку с другого колеса (чтобы старая замятая часть a буртика гайки при кернении не попадала в паз б хвостовика наружного ШРУСа).


19. После затяжки гайки пальца наконечника требуемым моментом доверните ее до совпадения ближайшей прорези гайки с отверстием под шплинт.

20. Окончательно затяните гайку ступицы (после установки автомобиля на землю), законтрите ее и установите декоративный колпак. Проверьте и при необходимости отрегулируйте углы установки колес.

Демонтаж узла с авто

Благодаря простой конструкции, ремонт КПП «Ока» своими руками вполне возможен. Чаще всего проблем доставляет снятие КПП с авто, а не ее ремонт.

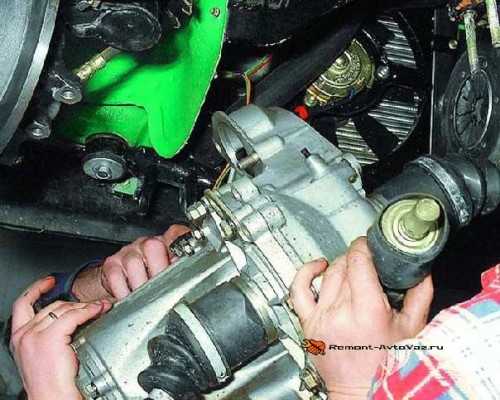

Демонтаж КПП с «Ока» возможен двумя способами – снимается только сама коробка или она извлекается вместе с силовой установкой, и уже потом КПП отсоединяется от мотора и подвергается ремонту.

У каждого из способов есть свои определенные сложности. В первом случае приходится отсоединять узел в достаточно стесненных условиях и требуется откручивание и отсоединение множества компонентов, но двигатель не затрагивается. Если же выполняется снятие вместе с силовым агрегатом, то нужно сливать технические жидкости, отсоединять практически все навесное оборудование, но само извлечение мотора с коробкой проходит проще.

Снятие только КПП

Алгоритм работ по снятию КПП рассмотрим на примере, когда двигатель не затрагивается:

• Автомобиль устанавливаем на смотровую яму, эстакаду или задействуем подъемник;
• Срываем и скручиваем гайки крепления приводных валов в ступице;
• Передок авто вывешиваем, снимаем передние колеса;
• Отсоединяем клемму АКБ;
• От коробки отсоединяем все провода и тросы («массовый» провод, штекер датчика включения сигнального света движения задним ходом, тросы);

• Снимаем стартер;
• Отворачиваем крепление нижнего щитка корпуса сцепления и снимаем его;
• Откручиваем тяги привода (реактивную, рычага привода);
• Отсоединяем от продольной балки опоры рулевого механизма (предварительно открутив крепежи);

• Демонтируем поперечину;
• Вытаскиваем концевики валов привода из ступицы;
• Высвобождаем левую сторону стабилизатора поперечной устойчивости (для этого откручиваем крепление его стойки и кронштейна);
• Разъединяем крепеж опорного кронштейна силовой установки, размещенной на коробке;
• Ставим под КПП упор (трансмиссионную стойку, массивный деревянный брус подходящей длины);
• Выкручиваем крепежи левой продольной балки подрамника и снимаем ее;

• Извлекаем концевики приводных валов из КПП (выбиваем их, используя наставку);
• Снимаем с КПП опорный кронштейн мотора;
• Выкручиваем все крепежи коробки к двигателю;
• Смещаем коробку в сторону левого колеса, чтобы вывести концевик первичного вала и извлекаем ее;

Снимать коробку следует с помощником, поскольку достаточно массивный узел при снятии придется держать над головой.

Извлечение вместе с двигателем

Один из достаточно интересных методов демонтажа КПП вместе с двигателем – методом опускания узлов вниз. Причем эта технология позволяет обойтись даже без смотровой ямы.

Общий алгоритм действий такой:

• Сливаем тех. жидкости;
• Отсоединяем от мотора и КПП все элементы, которые идут за пределы моторного отсека (патрубки системы охлаждения, топливные трубопроводы, проводку, тросы, тяги привода. Также демонтируем радиатор системы охлаждения, отсоединяем от приемной трубы системы отвода выхлопных газов глушитель и откручиваем трубопроводы тормозной системы от передних тормозных механизмов);
• Отсоединяем от рулевого механизма колонку;
• Скручиваем крепежи опор амортизационных стоек;
• Под двигатель снизу укладываем «подушку» (деревянный поддон);
• Выкручиваем все крепежи подрамника к кузову (после чего двигатель вместе с КПП, передней подвеской, рулевым механизмом, подрамником опустится на «подушку»);
• Поднимаем передок авто и отталкиваем его назад;

После этого уже выполняется демонтаж коробки, ее разборка, дефектовка составляющих, ремонт и замена неисправных деталей.

Недостатком этого метода можно считать определенную сложность обратной сборки, поскольку правильно «подвести» и надеть кузов на подрамник удается не с первого раза.

Статья в тему — Устройство двигателя ОКА

Основные поломки и их симптомы

Демонтаж коробки с авто выполняется в случае определенных поломок, и необходимости проведения ремонта.

К основным видам поломок относятся:

• Пробой или повреждение корпуса;
• Повреждений или износа шестеренок, синхронизаторов;
• Износа подшипников;
• Изгиба вилок механизма управления;

КПП также придется снимать и в случае замены составляющих сцепления – дисков (ведущего, ведомого), выжимного подшипника или его вилки.

Неисправности КПП проявляются достаточно отчетливо в виде:

• Повышенной шумности работы;
• Появления скрежетов, хрустов и иных сторонних звуков;
• Невозможности включения какой-либо передачи;
• Самопроизвольного выключения передачи;

К иным неисправностям узла относятся износ сальников и нарушение работы привода. Но эти проблемы не требуют снятия коробки с авто, за исключением износа уплотнителя первичного вала (добраться до него можно только со стороны картера сцепления и для этого коробка должна быть снята с машины).
