Введение

Тюнинг печки ВАЗ-2105 невозможно сделать без определённого багажа технических знаний. Однако, желающему разобраться в принципе работы отопительной системы автомобиля следует начинать с более простых и доступных моделей, которыми считаются все машины концерна ВАЗ

Дело в том, что транспортные средства этого изготовителя отличаются простым экстерьером, спартанским оснащением и, что самое важное, очень простым и доступным устройством. Автовладелец, имеющий в распоряжении ВАЗ-2105, может сколько угодно модернизировать автомобиль, с каждым шагом улучшая его свойства и технические особенности

В нижеприведённой статье рассмотрим способ модификации и доработки штатной печки машины.

Ремонт термостата

А если дело касается полной разборки, то следует взять во внимание, что тосол начнёт выливаться. Для предотвращения течки закрываем всевозможными способами патрубок и разбираем

После ремонта термостата, всё же настоятельно рекомендуется заменить его при первой же возможности.

Входной патрубок (от радиатора).
Резиновая вставка.
Твердый термочувствительный наполнитель.
Пружина перепускного клапана.
Входной патрубок (от двигателя).
Перепускной клапан.
Выходной патрубок (к насосу).
Пружина основного клапана.
Основной клапан.
Патрубок (от расширительного бачка).
Поршень.

Недавно на моей ласточке ВАЗ 2114 отказал термостат. В магазине термостатов на «зубило» не оказалось, но продавец сказал: «Вот этой подойдёт!» и положил на стол термостат от ВАЗ 2111.

Сам термостат.
Тройник с наружным диаметром на «19».
Шланг длиной 40-60см от печки Москвича 2141.
Пара штучек хомутов.

Берём ключ на «8» и отворачиваем винтики крепления воздушного фильтра.
Берём отвёртку и ослабляем хомуты системы охлаждения картера и воздуховода дросельного патрубка.
Отворачиваем винт кронштейна троса привода дроссельной заслонки.
Отсоединяем электрический разъем.
Выводим резиновую подушку корпуса фильтра из отверстия в кронштейне и снимаем воздушный фильтр.

ключом «на 13» отворачиваем болт его крепления к картеру сцепления и болт крепления к блоку.
нижний болт крепления ключом «на 17» только ослабляем, так как отверстие в кронштейне сделано в виде вилки.
отводим модуль в сторону.
ключом «на 13» отворачиваем пробку на блоке.
сливную пробку радиатора отворачиваем руками.
сливаем «Тосол» в приготовленную емкость.
ослабляем четыре хомута патрубков термостата.
снимаем термостат.
отсоединяем разъем.
ключом «на 19» отворачиваем датчик температуры.
ключом «на 13» отворачиваем гайку, крепящую «массовый» провод контроллера.
отворачиваем еще две гайки.
снимаем блок патрубков.

Такая замена вполне возможна и на карбюраторном двигателе. В этом случае отверстие под датчик температуры в новом термостате надо надежно заглушить.

Описание торпеды на ВАЗ 2105

Передняя панель представляет собой каркас из металла, покрытый пенополиуретаном и специальной плёнкой, смонтированный в передней части салона. Изделие содержит комбинацию приборов, панель радиоприёмника, вещевой ящик и полку, воздуховоды, рычаги и переключатели.

Торпеда ВАЗ 2105: 1 — рычаг переключателя стеклоочистителей и омывателей;2 — выключатель звуковых сигналов;3 — рычаг переключателя указателей поворота;4 — рычаг переключателя света фар;5 — боковые сопла системы вентиляции и отопления салона;6 — выключатель освещения приборов;7 — рычаг привода замка капота двигателя;8 — гидрокорректор фар;9 — выключатель зажигания;10 — педаль сцепления;11 — патрон подключения переносной лампы;12 — педаль тормоза;13 — выключатель аварийной сигнализации;14 — педаль акселератора;15 — рукоятка управления воздушной заслонкой карбюратора;16 — рычаг переключения передач; 17 — рычаг стояночного тормоза;18 — прикуриватель;19 — декоративная крышка гнезда радиоприемника;20 — пепельница;21 — вещевая полка;22 — вещевой ящик;23 — блок рычагов управления системой вентиляции и отопления салона;24 — заглушка;25 — щиток приборов

Какую переднюю панель можно поставить вместо штатной

Торпеда ВАЗовской «пятёрки» сегодня выглядит не очень красиво: угловатые формы, минимальное приборное оснащение, чёрный и не очень качественный отделочный материал, который со временем трескается и коробится. По этой причине немало владельцев стремятся улучшить интерьер и функциональность своего авто, устанавливая панель от других машин. На ВАЗ 2105 с некоторыми доработками можно внедрить торпеду от таких автомобилей:

ВАЗ 2105–07;
ВАЗ 2108–09;
ВАЗ 2110;
BMW 325;
Ford Sierra;
Opel Kadett E;
Opel Vectra A.

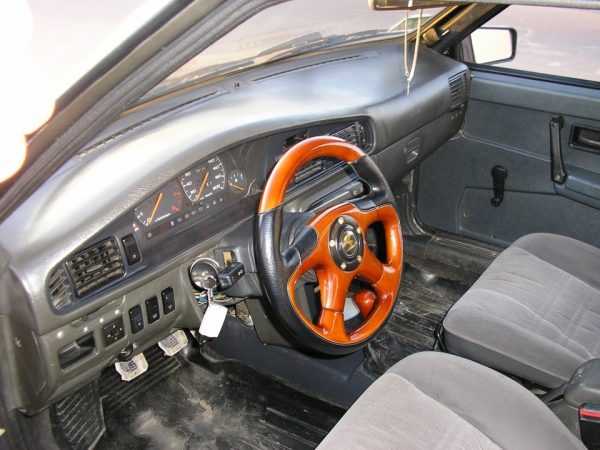

Установка панели от иномарки на «классику» делает салон автомобиля более представительным

Как снять торпеду

Необходимость демонтажа панели может быть обусловлена разными причинами:

ремонт;
замена;
тюнинг.

Из инструментов понадобится крестовая и шлицевая отвёртка, а также ключ или головка на 10. Процесс демонтажа выполняют следующим образом:

Обесточиваем бортовую сеть.
Откручиваем винты крепления пластиковых накладок рулевого вала и снимаем их.
Демонтируем щиток приборов.
Выкручиваем крепёж и снимаем полку.
Отворачиваем винты и достаём бардачок.
Стягиваем ручки с рычагов управления системой отопления.
Снимаем элемент облицовки рычагов.
Выворачиваем крепление и демонтируем панель радиоприёмника.
Откручиваем нижнее крепление торпеды.
В местах установки бардачка и приборки отворачиваем гайки крепления.
Вынимаем панель из салона.
После выполненных работ, собираем всё в обратной последовательности.

Чтобы печка лучше грела…

Многие автомобилисты решаются на тюнинг печки ВАЗ-2105 только из-за того, что в холодное время года поездки становятся некомфортными, водителю и пассажирам прохладно, а отопительный прибор не может нагреть салон на достойном уровне. Модернизация печки ВАЗ-2105 помогает решить все вышеперечисленные проблемы.

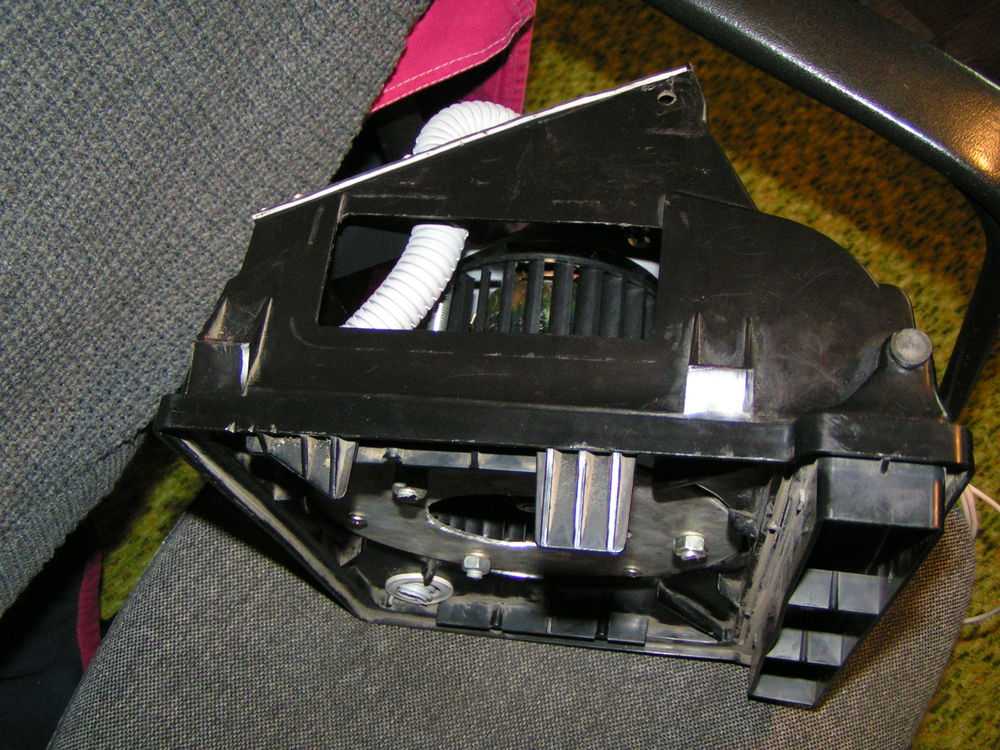

В первую очередь необходимо демонтировать штатное устройство, полностью его разобрав. Затем следует спилить гребешок и заменить резистор, посредством которого происходит регулировка скорости вращения заводского вентилятора. Любой автомобилист, который хочет улучшить свой автомобиль и, в частности, его обогреватель, должен в обязательном порядке избавиться от гребешка, данную потребность можно объяснить размеров силового агрегата, так как имеющиеся «зубила» выше классического устройства. Спиленный гребешок помешает убрать обогрев ног, кроме того, грамотно проведённая манипуляция позволит, как минимум, в два раза увеличить объём поступающего воздуха.

Осуществляемая своими руками доработка печки ВАЗ-2105 должна быть продолжена просверливанием отверстия на крыльчатке, размер которого не должен превышать 7 мм в диаметре. Следующим шагом необходимо решить вопрос соединения крыльчатки и вала «седьмого» мотора. Эту процедуру, скорее всего, придётся сделать несколько раз, ведь главная задача автомобилиста — расположить агрегат таким образом, чтобы исчезли шум и вибрации.

Заменять резистор для переключения режимов скорости необходимо из-за того, что от него зависит объём поступающего воздуха. Вместе с этим следует провести замену переключателя, регулирующего вращение вентилятора. Как показывает практика, стационарное устройство не способно пропустить большой воздушный поток, ввиду чего плавится и, соответственно, приходит в негодность.

В результате тюнинг печки «дарит» автолюбителю достаточно тёплый и хорошо обогреваемый салон, причём управление преобразованным агрегатом обеспечивается посредством 3-скоростного переключателя, начинающего работать при активации зажигания.

Панель приборов

Приборная доска ВАЗовской «пятёрки», как в и любом другом автомобиле, является неотъемлемой частью, поскольку в ней сосредоточены устройства контроля технического состояния машины во время движения. Приборка установлена в левой части торпеды напротив рулевого колеса, что обеспечивает лёгкое считывание информации. Устройство оснащено следующими элементами:

4 стрелочных указателя;
6 индикационных лампочек;
1 цифровой показатель (одометр).

Щиток приборов ВАЗ 2105: 1 — переключатель наружного освещения;2 — контрольная лампа недостаточного давления масла в системе смазки двигателя;3 — указатель температуры жидкости в системе охлаждения двигателя;4 — контрольная лампа заряда аккумуляторной батареи;5 — блок контрольных ламп;6 — спидометр;7 — суммирующий счетчик пройденного пути;8 — выключатель обогрева заднего стекла;9 — заглушки винтов крепления щитка приборов;10 — трехпозиционный переключатель электровентилятора отопителя;11 — контрольная лампа включения дальнего света;12 — контрольная лампа включения указателей поворота;13 — контрольная лампа включения габаритных огней;14 — вольтметр;15 — комбинация приборов;16 — указатель уровня топлива;17 — контрольная лампа резерва топлива;18 — выключатель задних противотуманных огней

В приборном щитке используются такие устройства:

cпидометр;
блок сигнальных лампочек;
счётчик пробега машины;
вольтметр;
датчик температуры охлаждающей жидкости;
датчик уровня топлива в баке.

Какую приборную панель можно поставить

Приборную доску «пятёрки» можно улучшить несколькими способами:

выполнить тюнинг, используя новые элементы подсветки, шкалы и стрелки приборов;
внедрить комбинацию приборов от другой машины;
сделать приборку самостоятельно, установив необходимые указатели.

Видоизменить щиток путём замены можно, но только при тщательной подборке и подгонке устройства под штатную торпеду, а также после предварительной проработки схемы подключения.

От другой модели ВАЗ

Некоторые владельцы устанавливают на пятую модель «Жигулей» панель от «Калины». Изделие выглядит современно, а информация с приборов читается значительно лучше. Суть доработки сводится к установке нового щитка в штатный корпус, для чего его нужно подпилить, подрезать, скомпоновать с новым механизмом. После завершения механических работ, необходимо состыковать новую приборную панель с проводкой, проверяя работоспособность всех указателей и индикаторов.

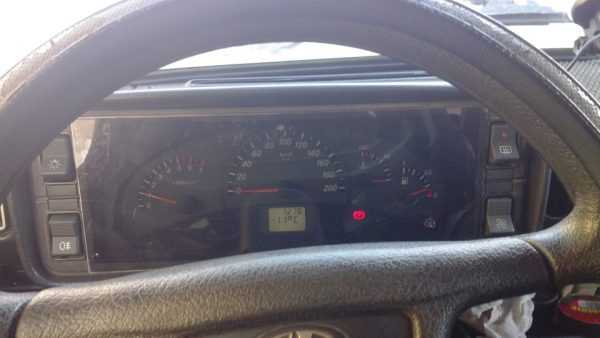

На ВАЗ 2105 можно установить комбинацию приборов от «Калины»

От «Газели»

Если вам нравится комбинация приборов от «Газели», то можно выполнить и её установку. При этом нужно понимать, что придётся переделывать проводку, изготовив переходники из-за несоответствия разъёмов, а после инсталлировать изделие в штатный корпус с сопутствующими этапами подгонки и доработки.

Для внедрения комбинации приборов от «Газели» нужно переделать проводку, разъёмы, подогнать щиток под штатный корпус

От иномарки

Многие владельцы классических «Жигулей» в процессе тюнинга своего авто устанавливают приборную доску от иномарок. В основном для этих целей подходят изделия от автомобилей выпуска конца 1980-х — начала 1990-х годов. Одним из таковых является BMW Е30, Audi 80.

На ВАЗ 2105 нужно подбирать приборную панель, которая подойдёт по размерам и не потребует кардинальных переделок в проводке

18.26. Замена лампочек внутреннего освещения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

ЛАМПА, ВКЛЮЧАЮЩАЯСЯ ПРИ ОТКРЫТИИ ДВЕРИ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Используя лезвие тонкой отвертки как рычаг,
извлеките лампу из гнезда и отсоедините от нее электрический разъем.

2. На моделях, где лампа, включающаяся при
открытии двери совмещена с лампой для чтения, для доступа к лампам
снимите плафон.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности,
обратной снятию.

ЛАМПА ПОДСВЕТКИ ВЕЩЕВОГО ЯЩИКА

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Используя лезвие отвертки как рычаг, снимите
фонарь с гнезда и отсоедините от него электрический разъем.

2. Снимите лампочку с фонаря.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности,
обратной снятию.

ЛАМПА ОСВЕЩЕНИЯ БАГАЖНОГО ОТДЕЛЕНИЯ, МОТОРНОГО ОТСЕКА И КРАЯ ТРОТУАРА

Снятие

Снятие лампочки с фонаря освещения моторного отсека

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Используя лезвие тонкой отвертки как рычаг,
извлеките фонарь из гнезда и отсоедините от него электрический разъем.
2

Соблюдая осторожность, извлеките лампочку
из пружинных контактов фонаря (см. рис

Снятие лампочки с фонаря
освещения моторного отсека).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности,
обратной снятию.

ЛАМПА ПОДСВЕТКИ ПРИКУРИВАТЕЛЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите с панели приборов блок пепельницы/прикуривателя
и отсоедините электрический разъем от лампы подсветки прикуривателя.

2. Потянув, извлеките лампу из патрона.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности,
обратной снятию.

ЛАМПА ПОДСВЕТКИ ЧАСОВ

Снятие

Снятие патрона с лампочкой подсветки часов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите часы.

2. Поверните патрон с лампочкой и снимите его
с задней части часов (см. рис. Снятие патрона с лампочкой подсветки
часов).

3. Потянув, извлеките лампу из патрона.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности,
обратной снятию.

ЛАМПА ПОДСВЕТКИ ДИСПЛЕЯ БОРТОВОГО КОМПЬЮТЕРА

См. соответствующее описание выше.

ЛАМПА ОСВЕЩЕНИЯ ПАНЕЛИ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

Снятие

Снятие патрона с лампочкой освещения панели управления отопителем

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите панель управления отопителем.

2. С обратной стороны панели приборов, потянув,
извлеките патрон с лампочкой (см. рис. Снятие патрона с лампочкой
освещения панели управления отопителем).

3. Потянув, извлеките лампу из патрона.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности,
обратной снятию.

ЛАМПА ПОДСВЕТКИ ЗЕРКАЛА В СОЛНЦЕЗАЩИТНОМ КОЗЫРЬКЕ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Опустите солнцезащитный козырек и используя
лезвие тонкой отвертки как рычаг, снимите узел рассеивателя из зеркала.
Извлеките лампу подсветки из пружинных контактов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности,
обратной снятию.
