Замена передних ступичных подшипников (автомобиль ваз 2101, 21011, 2102, 2103, 2104, 2105, 2106, 2107)

Колёса штатной комплектации

Колесо автомобиля состоит из диска и шины, которые имеют индивидуальные характеристики.

Концерн АвтоВАЗ указывает штатную размерность шин автомобиля Лада Веста в базовой комплектации — 185/65/R15 88 Н (производителем допускается применение Т). Это означает:

• ширина — 185 мм;
• профиль — 65% от 185 мм (120,25 мм);
• монтироваться шина должна на диск диаметром 15 дюймов;
• 88 — индекс грузоподъёмности 560 кг;
• Н — индекс скорости, до 210 км/час (для Т — до 190 км/час).

Такие покрышки наименования ArtMotion для АвтоВАЗа изготавливаются на ОАО «Белшина», изделия отличаются умеренной мягкостью и хорошей износостойкостью резины, низкой шумностью и отличным удержанием дорожного полотна. Шины с идентичными характеристиками ОАО «Белшина» производит также и в зимнем исполнении — модель ArtMotion Snow.

В базовых комплектациях Lada Vesta эти покрышки монтируются на стальные штампованные колесные диски размерности 6J 15 ЕТ 50 4×100 60.1 (как опция — легкосплавные тех же размеров модели ANNA-15 от производителя K&K), что означает:

• 6J — ширина обода диска (6 дюймов);
• 15 — монтажный диаметр в дюймах;
• ЕТ 50 — вылет в 50 мм;
• 4×100 (PCD, разболтовка) — диск крепится 4 болтами, расположенными по окружности диаметром в 100 мм;
• 60.1(DIA) — размер центрального (ступичного) отверстия.

На топовые комплектации Lada Vesta завод устанавливает колёса размерностью 195/55 R16 91 Н (допускается Т):

• ширина — 195 мм;
• высота профиля — 107,25 мм (55% от 195);
• R16 (монтажный диаметр диска) — 16 дюймов;
• 91 (индекс грузоподъёмности) — 615 кг;
• Н (индекс скорости) — до 210 км/час (допускается Т- до 190 км/час).

Эти шины модели EcoContact АвтоВАЗу поставляет германская компания Continental. Монтируются они на легкосплавные диски компании K&K модели Ptalomey-16 размерности 6Jх16 ET50 4×100 60.1, геометрические характеристики которых отличаются только монтажным диаметром — 16 дюймов.

На базовые версии Лада Веста установка колёс таких размерностей на легкосплавных дисках K&K в качестве дополнительной опции также возможна.

В комплектации Luxe на Лада Веста за дополнительную плату предусматривается установка колёс даже с 17-дюймовыми дисками такой же модели — Ptalomey-17.

Для наглядности сведём соответствие размеров шин и дисков Лада Веста в таблицу.

Установка новых подшипников

1. Зажимаем в тески. Берем новую обойму (кольцо) подшипника и заприсовываем его в корпус. Используем ровную доску, монтировку – любой крепкий предмет с ровной поверхностью.
2. Устанавливаем его ровно, относительно плоскости ступицы, чтобы оно не пошло на перекос и точно вошло в посадочное место. Сверху, легкими ударами молотка, через монтировку вбиваем кольцо максимально глубоко. Стараемся равномерно простукивать, чтобы оно ровно вошло в паз, без перекоса.

Чтобы утопить его до упора, можно воспользоваться старым кольцом, применив его в качестве оправки. При этом, нужно разместить его относительно новой обоймы большим диаметром, чтобы проще вытащить. Кроме этого, существуют специальные кольца из мягкого металла, разного диаметра, предназначенные для запрессовки подшипников.

Если производится замена подшипника передней ступицы ВАЗ 2107 в гараже, а под рукой подобного ничего нет, то для полной запрессовки применяем инструмент, которым доставали старые обоймы из корпуса ступицы. Также, аккуратно, простукивая по всему периметру кольца, утапливаем его до упора.

1. Для обоймы наружного подшипника, достаточно воспользоваться бруском дерева. Точно вставляем ее в корпус, чтобы не перекосилась, сверху ложем деревяшку и пристукиваем молотком, до полной установки в посадочное место. Здесь применять старое кольцо подшипника не нужно.
2. Обильно смазываем сепараторы новых подшипников специальной термостойкой смазкой.

Литол-24, солидол не подойдут, они могут не выдержать высоких температур и стать жидкими, потерять свои смазывающие свойства. Наносим эту же смазку во внутрь корпуса ступицы. В «мурзилке» по ремонту советуют использовать именно Литол, но практика показывает другое.

1. Вставляем в обойму внутренний подшипник. Закрываем его манжетой со стопорным кольцом. Сверху ее равномерно подбиваем через проставку, чтобы она без перекоса села в свое посадочное место.

1. Надеваем на ось поворотного кулака готовую ступицу с подшипником, ставим шайбу. Также наносим смазку, перед тем, как закрутим ступичную гайку. После замены подшипника передней ступицы желательно использовать новые регулировочные гайки, так как старые трудно будет контрить.

1. Устанавливаем тормозной диск на ступицу. Не забываем про дистанционное кольцо (шайбу). Через неё вставляем направляющие штифты, смазав их нигролом или «графиткой». Затягиваем их, вприсовывая суппорт в тормозной диск.

Регулируем свободный ход ступичного подшипника, как это правильно сделать поговорим в статье: Люфт ступичного подшипника – причины возникновения и регулировка подшипника ступицы ваз 2107. Контрим гайку, по внешним краям ее аккуратно зубилом вдавливаем металл напротив пазов оси поворотного кулака.

1. Набираем смазку в защитный колпачок и устанавливаем его на место. Возвращаем суппорт с тормозными колодками на диск.

Видео, как самостоятельно поменять ступичные подшипники:

Замена ступичного подшипника ВАЗ 2101-2107

1. Поднимаем автомобиль на домкрате и вывешиваем переднее колесо, где собираемся работать. Снимаем его, чтобы получить доступ к ступице и тормозному механизму

2. Демонтируем суппорт, как описано в этой статье. Ложем его в нище поворотного кулака, следим, чтобы тормозной шланг не был натянут – он может повредиться.

3. Берем плоскую отвертку и снимаем защитный колпачок. На нем нет никакой резьбы, его просто поддеваем со всех сторон и он слетает. Если он поврежден, то желательно его заменить на новый.

4. Выравниваем край ступичной гайки (регулировочной). Визуально видно, что один из ее краев вмят в паз оси рулевого кулака.

5. Ключом на 27 откручиваем ее.

6. Снимаем в сборе ступицу с тормозным диском.

7. Шлицевой отверткой вынимаем шайбу и наружный подшипник ступицы.

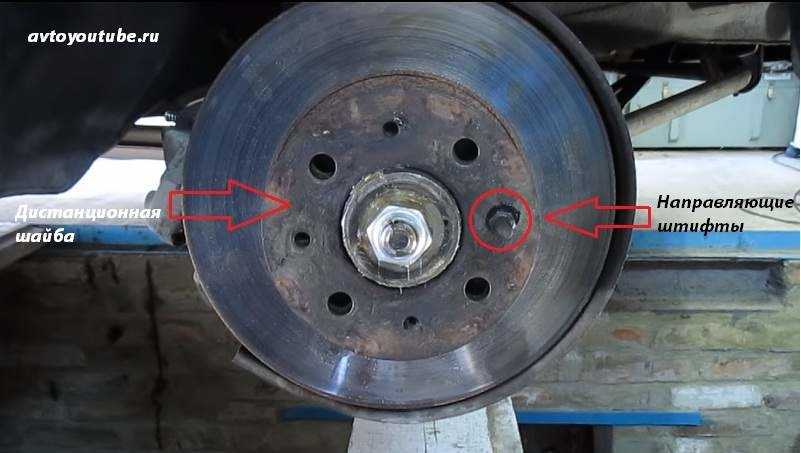

8. Ключом на 12 откручиваем направляющие штифты. В некоторых случаях используется накидные ключи на 11. Перед откручиванием, чистим места контакта направляющих с кольцом, брызгаем WD-40 или его самодельным аналогом.

9. Снимаем дистанционное кольцо

10. Берем деревянный брусок и молотком выбиваем ступицу из корпуса тормозного диска. В этом случае важнее не повредить сам диск. Его желательно положить на два доски, чтобы по центру было место для выпадения ступицы. В противном случае она упрется своим краем о поверхность и при дальнейших ударах молотка ее можно повредить.

11. Устанавливаем ее в тиски внутренним подшипником вверх и зажимаем. Шлицевой отверткой вынимаем манжету ступицы. С первого раза может она не поддаться. Аккуратно, со всех сторон поддеваем ее отверткой, чтобы она равномерно снималась, при необходимости применяем ударный инструмент.

12. Вынимаем внутренний подшипник. Очищаем корпус ступицы от старой смазки

13. Зажимаем в тиски. Оправкой или другим металлической приспособой с тупым концом выбиваем наружное кольцо внешнего подшипника.

14. Так же достаем внешнее кольцо внутреннего подшипника.

15. Вытираем внутреннюю часть, промываем керосином или соляркой. Осматриваем, чтобы не было повреждений внутри корпуса.

Назначение подшипника ступицы ВАЗ 2107

Ступичный подшипник ВАЗ 2107 — это деталь, посредством которой выполнено крепление колеса к поворотному кулаку, а также осуществляется вращение самого колеса. В машине на этот элемент постоянно воздействуют температурные изменения, влияет окружающая среда, удары от неровностей дорожного полотна, рывки тормозов и рулевого управления. При исправном подшипнике колесо должно вращаться без каких-либо люфтов, при этом допускается шум и минимальное трение.

Ступичный подшипник обеспечивает крепление колеса к поворотному кулаку

Рассматриваемая деталь имеет довольно большой ресурс. Однако есть немало факторов, которые резко сокращают её срок эксплуатации. К таковым относятся:

1. Низкое качество дорог — одна из причин быстрого выхода из строя ступичных подшипников. Объясняется это тем, что элемент находится по центру колеса и воспринимает сильные нагрузки во время удара при наезде на неровности. В течение какого-то времени подшипник подобные воздействия выдерживает, но постепенно разрушается.
2. Воздействие агрессивной среды. В летний период внутрь ступицы попадают влага и дорожная пыль, а зимой проникают химические реагенты.
3. Перегрев. Вращение колёс постоянно связано с трением и повышением температуры. При постоянном нагреве и охлаждении, что особенно характерно для зимы, ресурс подшипников сокращается.

Где установлен ступичный подшипник

Исходя из названия, уже можно понять, что деталь располагается возле ступицы. На ВАЗ 2107 элемент установлен во внутренней её полости и меняется, как правило, при выходе из строя, о чём свидетельствуют характерные признаки.

Работа со съемником

Если все-таки нет желания портить подшипник, то можно его заменить не выбивая из ступицы. Для того чтобы его оттуда извлечь можно воспользоваться специальным съемником. Снятие с помощью этого устройства гораздо легче.

Для этого надо аккуратно ввести лапки съемника в проточки на ступице и извлечь кольцо. Иногда для этого требуются некоторые усилия, кольцо надо поддеть отверткой и снять. С помощью устройства снимается деталь и зачищаются зазубрины на компоненте.

Далее с помощью съемника можно также и запрессовать новую часть в поворотный кулак. Этот инструмент позволяет качественно запрессовать ступицу. Работа с инструментом такого плана значительно облегчает весь процесс, и мастеру понадобится меньше времени на все снятие и установку. Но для действий с агрегатом требуется некоторый навык и большая аккуратность.

Как видно из этой статьи, даже такая несложная ремонтная работа, как замена подшипника ступицы, может иметь множество нюансов.

12.14. Замена масла в коробке передач

Периодичность замены масла — через каждые 75 000 км пробега или через 5 лет.

Емкость картера коробки передач:

пятиступенчатая — 3,3 л; четырехступенчатая — 3,0 л.

Завод-изготовитель рекомендует использовать масла марок:

«РЕКСОЛ-Т» (80W-85; GL-4); «ОМСКОЙЛ ТРАНС П» (80W-85; GL-4/5); «ВОЛНЕЗ ТМ4» (80W-90; GL-4).

Сливать масло рекомендуется сразу после поездки, пока коробка передач не остыла.

Источники

• http://sabla.pp.ua/remont-kpp-21083/
• http://mobiauto.pp.ua/vaz-2108i-remont-korobki-peredach-kpp-mkpp-v-moskve/
• http://automn.ru/vaz-2108/vaz-35552-10.m_id-4604.html

Нюансы

В процессе обратного сбора всего узла надо действовать следующим образом:

• Запрессовать подшипники;
• Поставить стопорные кольца;
• Собрать кулаки;
• Монтировать на них новые подшипниковые компоненты;
• Монтировать узел на ступицы;
• С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Замена переднего подшипника

Менять передний подшип первичного вала сложнее. Но все же выполнить такую работу своими руками вполне возможно.

Демонтаж переднего подшипа

В нормальном состоянии передний подшип вращается плавно, заеданий и люфта не наблюдается. Если же дефекты имеются в результате проверки, придется заменить элемент.

Для работы вам потребуется:

• Отвертка;
• Молоток;
• Выталкиватель для подшипника.

Если выталкивателя нет, воспользуйтесь опилками и смазкой Литол 24. Подробнее об их применении мы вам расскажем.

Теперь, когда все готово, можно приступать к работе.

1. Снимите со своего ВАЗ 2109 коробку передач. Задача не самая сложная, но и легкой прогулкой ее не назовешь.
2. Демонтируйте кожух сцепления с нажимным диском с маховика.
3. Выполните снятие ведомого диска сцепления с маховика.
4. Теперь демонтируйте непосредственно сам маховик.
5. Если есть съемник, проблем с извлечением подшипа не возникнет. Но при его отсутствии вооружитесь подручными средствами — опилки и Литол.
6. Из Литола 24 и опилок приготовьте смесь. Пропорции при этом будут 1 к 1.
7. Вам потребуется примерно целая пластиковая крышка от большой банки приготовленного раствора из опилок и смазки.
8. Тщательно перемешайте компоненты, чтобы получить однородную массу.
9. Заполните внутреннюю полость за подшипником приготовленным раствором. Учтите, после этого старый подшипник уже использовать нельзя.
10. Используя оправку для центровки ведомого диска, выпрессуйте подшипник. Периодически добавляйте немного смеси, когда подшип начнет постепенно выходить со своего посадочного места.
11. Добейтесь полного выхода элемента из гнезда.
12. Зачистите гнездо от оставшейся внутри смеси. Убедитесь, что ничего там не осталось, иначе вскоре опять придется проводить ремонт.
13. Установите новый подшип над гнездом и легкими ударами молотком запрессуйте его на место. Бить следует только по наружному кольцу.
14. Обязательно запрессуйте полностью подшип. Тут вам потребуется любая подходящая по диаметру металлическая трубка, оправка.
15. Верните все демонтированные узлы на место, соберите конструкцию в обратной последовательности.

Менять подшипники первичного вала — задача не самая простая. Основная сложность связана с необходимостью снимать коробку передач. В остальном же процедура по силам даже новичкам. Но рисковать не стоит.

 Загрузка …

Замена подшипника первичного вала КПП ВАЗ 2107

Проще всего выполнять замену износившегося элемента именно на снятой коробке. На ВАЗ 2107 есть возможность снятия подшипника с первичного вала непосредственно с КПП в автомобиле, но процедура эта весьма трудоёмкая и длительная.

Для работы нужно подготовить обычные для любого водителя инструменты:

• отвёртка с мощным плоским лезвием;
• молоток;
• при необходимости съёмник.

Как снять старый

С уже снятой с машины КПП нужно удалить колокол (кожух) и стопорные колечки. Разбирать полностью коробку не потребуется:

1. Подцепить отвёрткой специальную проточку подшипника первичного вала. (она имеет вид кольца).
2. Тянуть на себя вал, используя подшипник в роли опоры для давления.
3. Аккуратно вытягивать подшипник, периодически совершая по нему удары молотком.
4. После каждого молоточного удара рекомендуется немного проворачивать вал, чтобы не получилось вмятин или перекоса подшипника.
5. В итоге после этих действий подшипник легко снимается со своей опоры.

Следует очень аккуратно проводить снятие, так как можно повредить вал

Как поставить новый

Далее потребуется на место старого подшипника установить работоспособный. Для этого:

1. Новый подшипник запрессовать на вал при помощи молотка.
2. Молотком нужно работать только по внутреннему кольцу подшипника, иначе он может деформироваться.
3. При запрессовке необходимо тянуть первичный вал немного вперёд, чтобы подшипник легче зашёл.

Видео: замена подшипника первичного вала на ВАЗ классике

Подводя итог всему вышесказанному, можно говорить о том, что владельцу ВАЗ 2107 самому под силу провести все необходимые работы с коробкой передач и первичным валом. Однако если есть сомнения в своих навыках, то лучше обратиться к специалистам автомастерских. Отметим также, что КПП ВАЗ 2107 редко требует какого-либо вмешательства и обычно служит много лет без намёков на неполадки.

Замена ступичного подшипника ВАЗ 2107

• поднять автомобиль на подъемнике или “вывесить” колесо при помощи домкрата;
• выкрутить болты крепления колеса;
• снять колесо;
• открутить болты крепления суппорта;
• демонтировать тормозной суппорт;

Совет: чтобы не повредить тормозной шланг, снятый суппорт надо аккуратно вывесить и зафиксировать проволокой.

• поддеть отверткой защитный колпачок ступицы и снять его (иногда для этого необходимо использовать и молоток);
• выпрямить вмятый бортик ступичной гайки, который предотвращает ее самопроизвольное откручивание;
• открутить и снять шайбу гайку;
• снять ступицу с автомобиля;
• вытащить сепаратор подшипника;
• вынуть кольцо, разделяющие внешний и внутренний подшипники ступицы;
• выбить обоймы подшипников с посадочного места, используя надставку и молоток;
• тщательно очистить место установки подшипников от старой смазки и загрязнений, используя ветошь и керосин;
• запрессовать обоймы внешнего и внутреннего подшипника
• тщательно смазать внутренний сепаратор;
• вставить внутренний сепаратор;
• заполнить межподшипниковое пространство смазкой примерно на 40%;
• вставить разделительное кольцо;
• запрессовать новый сальник;
• установить ступицу на ось;
• смазать внешний сепаратор;
• вставить внешний сепаратор;
• установить внешний сепаратор на место;
• поставить на место шайбу и затянуть гайку ступицы до упора;
• добиться свободного вращения ступицы при отсутствии люфта, плавно откручивая гайку;
• загнуть ударом зубила или отвертки бортик гайки, предотвратив тем самым ее откручивание;
• установить на место тормозной суппорт и затянуть гайки крепления;
• установить защитный колпачок;
• поставить колесо на место и затянуть колесные болты;
• опустить автомобиль.

Советы по поводу замены ступичного подшипника

После небольшого пробега (примерно 200-300 км) следует проверить люфт подшипника ступицы и при необходимости устранить его, подтянув гайку.

Своевременное устранение люфта — гарантия долгой службы подшипника.

После замены ступичного подшипника следует проверить параметры развала-схождения передних колес.

Первичный вал КПП ВАЗ 2107

Всего в конструкции КПП «семёрки» присутствует три вала:

• первичный;
• вторичный;
• промежуточный (через который и взаимодействуют два первых вала).

Однако ведущая роль отведена именно первичному, так как именно через него и начинается взаимодействие всех шестерёнок в машине на других валах.

Первичный вал КПП ВАЗ 2107 изготавливается вместе с шестерёнкой постоянного зацепления. Этот элемент имеет косые шлицы, что и позволяет максимально чётко цепляться с зубцами вала. К тому же на валу, помимо четырёх шестерён, устанавливается ещё и синхронизатор, который позволяет валу двигаться одновременно с косозубой шестерёнкой.

Косое расположение зубьев служит для максимально быстрого и жёсткого сцепления в процессе работы

На передней части изделия имеются шлицы — именно на них и располагается диск сцепления. Чтобы первичный вал мог легко вращаться, он оснащается двумя роликовыми подшипниками:

• передний — в торце коленвала;
• задний — в передней стенке картера КПП.

Первичный вал ВАЗ 2107 имеет строго выверенные размеры:

• общая длина цилиндра — 160 мм;
• длина вала до шлицевого диска — 87 мм;
• диаметр — 25 мм.

Небольшой продолготовый узкий цилиндр, на котором располагаются шестерни

ВАЗ-2108

Трёхдверный хетчбэк, базовая модель семейства. Выпускалась с конца 1984 по 2003 год. Сейчас заменен на ВАЗ-2113.

Восьмерка была совковым вариантом западной концепции «авто для домохозяек» — компактного трёхдверного хетчбэка для молодой семьи. Трехдверка, помимо более низкой цены и жёсткого, отличалась тем, что задние пассажиры, в особенности дети ни при каких обстоятельствах не могли случайно выпасть из машины, открыв задние двери.

Тем не менее, ещё в былинные времега автомобиль получил своеобразный «дерзкий-спортивный» имидж, который распространился на наследника модели — ВАЗ-2113.

Сложив задние сиденья автомобиль превращается в грузопассажирский вариант. Однако, погрузочная высота достаточно мала, спинка заднего сидения не складывается по частям и не принимает горизонтального положения, что не позволяет перевозить действительно крупногабаритные грузы.

На этом автомобиле впервые в модельном ряду ВАЗа была использована пятиступенчатая кпп, которая в дальнейшем стала ставиться на все модели семейства «Самара». Также на самарах впервые были применены эмали «металлик» в серийном производстве.

Признаки неисправности

Ступичный подшипник всегда должен находиться в исправном состоянии. Если деталь пришла в негодность, то это может привести к ДТП, поскольку неисправность сопровождается большим люфтом колеса. В результате диск может срезаться с колёсных болтов. Если подобная ситуация произойдёт на высокой скорости, то серьёзной аварии не избежать. Это говорит о том, что подшипник ступицы нуждается в периодическом осмотре, а при обнаружении люфта требуется его регулировка либо замена.

Основными проявлениями неисправности детали являются:

1. Сухой хруст. При поломке подшипника возникает металлический хруст во время движения. Проявляется он в результате неравномерного перекатывания роликов из-за повреждения сепаратора. Спутать этот звук с каким-либо другим сложно.
2. Вибрация. Если рассматриваемый элемент имеет сильный износ, появляется вибрация, которая передаётся как на кузов, так и на рулевое колесо. Она указывает на сильный износ сепаратора подшипника, который может привести к заклиниванию.

3. Машину уводит в сторону. Проблема чем-то напоминает случай с неверной регулировкой развала-схождения, поскольку неисправный элемент работает неправильно из-за подклинивания его частей.

Определение поломки

Для определения состояния подшипника ступицы необходимо выполнить несколько простых действий:

1. Вывешивают переднее колесо с нужной стороны при помощи домкрата, не забывая поставить автомобиль на ручной тормоз и установить упоры под задние колёса.
2. Под нижний рычаг подвески устанавливают подпорку и снимают машину с домкрата.
3. Берутся обеими руками за колесо (сверху и снизу) и выполняют движения от себя к себе, при этом не должно ощущаться никакого люфта либо стука.

4. Вращают колесо. Если подшипник пришёл в негодность, возможно появление скрежета, гула или других посторонних шумов.
