Замена цепи lada 21086 (ваз 21086)

Способы замены цепи привода ГРМ

Тут выделяют два способа:

1. Неправильный способ. Он же и быстрый, но не всегда надежный, точнее никогда. Для того чтобы заменить цепь этим способом, не нужно сильно разбирать двигатель, достаточно просто снять клапанную крышку. Суть заключается в том, что рассоединяется цепь, установленная на двигателе. Также поступают и с новой цепью – разбивают одно из звеньев. Потом цепи соединяют в одну длинную и с помощью « кривого стартера» прокручивают до полного прохождения новой цепи через двигатель. Дальше новая цепь соединяется, натягивается. Вот такой неправильный метод. Почему? Да потому, что невозможно заменить нижнюю звездочку, башмак натяжителя, да и надежность цепи падает.
2. Второй способ. «Правильный» способ замены цепи ГРМ на автомобилях ВАЗ заключается в частичной разборке двигателя, снятии переднего щита, радиатора … Но, несмотря на немаленький фронт работ, этот способ даст преимущество в осмотре и дефектации, возможность заменить башмак и все звездочки. Об этом способе мы и поговорим дальше.

Отмечу также, что цепи бывают разной длинны в зависимости от блока цилиндров! Будьте внимательны при покупке!

Чем грозит неисправность цепи

Из-за увеличения шага цепи мотора ВАЗ 2107 инжектор работает неровно на холостом ходу. Объясняется это тем, что каждое звено изнашивается по-разному. В некоторых случаях может отломиться успокоитель, ограничительный палец либо уголок башмака. Замена цепи ГРМ ВАЗ 2107 осуществляется с учетом данных нюансов.

При перескоках на несколько зубьев мотор автомобиля может заглохнуть или выйти из строя. Для предотвращения таких последствий автомеханики рекомендуют тщательнее и чаще регулировать натяжитель. Иногда проводится замена башмака натяжителя цепи.

Прежде чем установить своими руками цепь ГРМ ВАЗ 2107, рекомендуется ее тщательно осмотреть. Звенья и втулки должны быть закаленными. При обнаружении сырого металла данная запчасть не устанавливается. Проверять натяжитель можно руками. Если прогиб равняется 7-10 мм, она считается новой и пригодной к использованию. Оригинальными изделиями данного типа является продукция производителя Sachs.

Замена натяжителя цепи ГРМ ВАЗ 2107 проводится своими руками с учетом длины основной детали. При необходимости выполняется монтаж башмака натяжителя. При выборе данного изделия следует помнить такой нюанс:

• 2101 и 21011 имеют 114 звеньев;
• 2103 и 2106 имеют 116 звеньев.

Различают цепи следующим образом: при их растяжении изучают крайние звенья справа и слева. Если звенья расположены одинаково, снаружи или внутри, значит, цепь состоит из 116 элементов. При разных звеньях их количество равняется 114.

Основные методы замены детали

Как установить цепь на ВАЗ 2107, знают опытные автомеханики. Они выделяют 2 метода.

1. Неправильный и ненадежный, но быстрый. Данный способ не требует от автовладельца особых познаний о работе двигателей. Он предусматривает самостоятельный демонтаж клапанной крышки. Для этого потребуется рассоединить цепь, установленную на моторе. Аналогичным образом поступают с новой деталью. Далее две цепи соединяются в одну. Кривым стартером новая деталь прокручивается до полного ее прохождения через двигатель. Затем они соединяются и затягиваются. При этом следует учитывать, что нижняя звездочка не заменяется. Невозможна и замена башмака натяжителя цепи ВАЗ 2107.
2. Правильный. Этот метод предусматривает частичную разборку двигателя, включая демонтаж переднего щита, радиатора и прочих деталей. В данном случае можно установить новую последнюю звездочку. Допустима и замена башмака натяжителя цепи ВАЗ.

Для установки цепи ГРМ ВАЗ 2107 потребуется следующий инвентарь: ключи, тиски, карандаш (мел), линейка.

Мастер снимает цепь

Первым этапом второго метода является слив охлаждающей жидкости из системы. Рекомендуется при этом снять крышу капота. После ослабления и снятия с мотора ремня генератора демонтируется крышка ГБЦ. При необходимости проводится замена натяжителя. Для этого потребуется совместить метки на коленвале и звездочке распредвала. Далее откручивается гайка и снимается шкив. В данном случае потребуется демонтировать радиатор. Если отогнуть штопорную шайбу, можно будет открутить и снять звездочку с распредвала.

Замена цепи предусматривает демонтаж переднего щита мотора. Нужно помнить о 3 болтах снизу, они фиксируют поддон. После снятия крышки рекомендуется сделать отметку положения звездочки дополнительных элементов. Этот шаг исключает серьезную регулировку зажигания, которая выполняется после монтажа новой цепи на ВАЗ 2107.

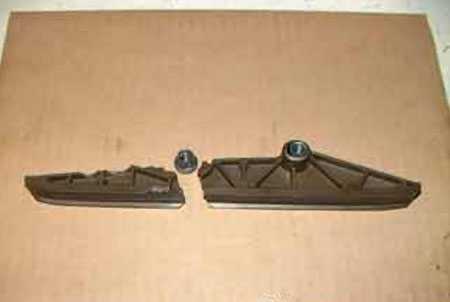

При установке новых звездочек старые следует снять. Замена башмака натяжителя цепи ВАЗ предусматривает аналогичные действия

При покупке этой детали большое внимание следует уделять ее качеству

Требуемый инструмент

Далее рассмотрим, как производится замена цепи и ремня на 2105. Вначале нужно разобраться с инструментом и приспособлениями, требующимися для выполнения этой операции, их не так много.

Для замены цепного привода потребуются:

• Ключи рожковые и накидные (на 10, 13, 17);
• Ключ для гайки шкива коленчатого вала (на 36);
• Отвертка плоская;
• Молоток;
• Новая цепь;

А для замены ремня потребуется еще меньше инструментов:

• Ключи рожковые и накидные (на 10, 13, 30);
• Ключ торцевой (на 17);
• Новый ремень;
• Замена цепи

Имея все это, можно приступать к работам. Вначале рассмотрим последовательность замены цепи. Для этого авто лучше поставить на эстакаду или смотровую яму, под колеса положить противооткатные упоры.

Симптомы неисправности механизма

Первыми признаками того, что на двигателе неисправен натяжитель цепи, или же сама цепь, являются:

• Внезапное прекращение хода автомобиля, при рабочем двигателе, и значительно увеличение скорости вращения коленчатого вала, при том же самом положении дроссельной заслонки.
• Мгновенная блокировка двигателя (клин), сопровождающаяся характерным звуком.

Причинами таких поломок могут быть и заводские дефекты, такие как:

• Слабый зажим цангового типа, который не может зафиксировать шток в одном положении, не давая натяжителю корректно работать.
• Деформированная форма одной из плоскостей изделия.
• Неисправная пружина демпфера.
• Дефектные резьбовые соединения установочных крепежей.

Неисправности натяжителя цепи

Натяжитель цепи автомобиля ВАЗ 2106, является частью газораспределительного механизма двигателя. Как следствие, он находится в постоянном движении, под воздействием сил трения. Это, в свою очередь, очень негативно влияет на ее износ. Поэтому, многие владельцы «шестой» модели ВАЗ, предпочитают устанавливать заводскую деталь вращения ГРМ, так как она гораздо крепче и качественней, и служит, в среднем, в два раза дольше импортного прототипа.

Конечно, цена на заводскую деталь будет несколько выше, чем у остальных аналогов, но при этом, не будет находится под сомнением слаженная работа двигателя. Ведь в том случае, когда натяжитель цепи перестает работать, из-за износа трущейся детали, цилиндры работают неравномерно, и мотор начинает троить, и может вовсе заклинить.

Если цепь ГРМ износиться очень быстро, то дело явно не в ее качестве, а в расположении башмака. Если он будет давать неправильное натяжение, деталь будет, либо постоянно спадать, либо часто рваться. Поэтому, за данный элементом нужно следить очень внимательно.

Разбираем модуль с целью заменить фильтр

Основное, что нужно помнить: сначала отключают коричневый разъём. Затем снимают датчик уровня, отстегнув отвёрткой фиксатор.

Похожие фиксаторы удерживают и верхнюю крышку. Сняв её, отключают белый разъём (см. фото). Как снять нижнюю часть модуля, рассмотрено в предыдущей главе. А вот с патрубками придётся повозиться: одевая или снимая их, штуцеры надо удерживать над паром.

Добиться результата сразу не получалось ни у кого.

Вместо штатных патрубков, чёрных, блестящих и красивых, можно купить гофрированные шланги от автомобиля ВАЗ-2110. Такая замена является проверенной.

Как лучше поступить с колбой

На Ладе Ларгус топливный фильтр – это колба, в которой находится бумага. Отдельно эту колбу не продают, и заменить её нельзя. Зато её можно распилить, чтобы изъять фильтрующий элемент полностью.

На последнем шаге обе половинки склеивают, а сушка производится под прессом (на стяжках).

Для склейки используют любой бензостойкий герметик.

Итак, у нас есть «пустой» корпус фильтра, который устанавливают на место. Выполнив сборку модуля, его можно будет использовать, но есть условие: через 1000-2000 км модуль придётся заменить. Следуйте нашим советам, если мотор «пробежал» 150-160 тысяч и его уже не жалко.

Чего делать не следует!

Казалось бы, с вычищенной колбой можно ездить долго, надо только в топливопровод врезать новый фильтр. Обычно так и делают, взяв фильтр от Рено Логан (фаза 1).

Получается вот что:

• Если колба – пустая и добавлен «внешний» фильтр, мотор заводится и через 2-3 секунды глохнет;
• Если колбу не чистили, добавлять новый фильтр бесполезно: возрастает нагрузка на насос, и только.

Пусть выводы читатель сделает сам.

Альтернативный вариант

Ниже показана колба, которая выглядит почти так же, как оригинальный топливный фильтр Лады Ларгус.

Эту колбу можно установить вместо штатной. Надо только укоротить элементы крепления (трубки) примерно на 20 мм. Речь шла о фильтрах для легковушек Nissan:

• JS ASAKASHI FS22001
• JAPANPARTS FC-130S
• PATRON PF3924

Замена цепи привода распредвала.

Цепь требует замены, если при
работах с цепью распредвала, а именно: дифектовке натяжителя, башмака натяжителя,
и звёздочек привода серьёзных поломок выявить не удалось, а натяжение цепи попрежнему не достигнуто.
Для работы именуемой как замена цепи привода распредвала вам необходим следующий инструмент:
Монтажная лопатка, молоток, бородок, отвёртка, рожковые или накидные ключи на 10 ,13, 17,
головка с воротком на36 или спецключ для гайки шкива коленвала.

1. снимите клапанную крышку.
2. для совмещения метки на корпусе подшипников с меткой на звёздочке распредвала, проверните коленвал.

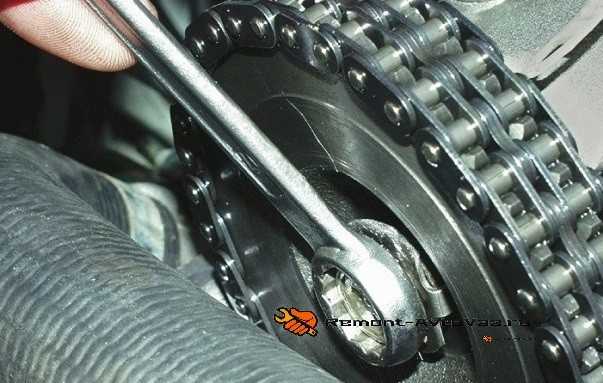

3. на стопорной шайбе болта крепления звёздочки распредвала, разогните усики.

4. если автомобиль колёсами стоит на твёрдой поверхности, подложите под колёса стояночные башмаки.
Из салона автомобиля включите четвёртую, или заднею передачу, и воспользуйтесь стояночным тормозом.
Всё это необходимо для того чтобы зафиксировать валы от проворачивания.

5. на звёздочке распредвала ослабьте затяжку болта, не откручивая его полностью.

6. Далее необходимо снять успокоитель и башмак натяжителя цепи.

7. Выкрутите полностью ограничительный палец.

8. На стопорной шайбе болта крепления, звёздочки валика,
привода вспомогательных агрегатов, отогните усики.

9. перед откручиванием болта звёздочки валика вспомогательных агрегатов,
застопорите звёздочку от проворачивания отвёрткой или любым подходящим предметом.

Выкрутите болт.

10

Прибегнув к помощи монтажной лопатки, аккуратно снимите звёздочку
Следует уделить особое внимание тому, что после снятия звёздочки,
не следует проворачивать валик привода вспомогательных агрегатов,
так как это может привести к нарушению начальной установки зажигания.

11. Полностью выкрутите болт крепления звёздочки распредвала и снимите звёздочку с посадочных шлицов,
предварительно подняв цепь.

12. Не снимая звёздочки коленвала, снимитецепь распредвала. Снимать цепь следует аккуратно, опуская цепь вниз.

Далее необходимо убедится в совпадении меток на блоке цилиндров и звёздочке распредвала,

в том случае если метки не совпадают, следует провернуть коленвал до их полного совпадения.

Перед тем как установить новую цепь её необходимо смазать чистым, моторным маслом.

Устанавливать новую цепь, необходимо соблюдая следующею последовательность

14. На звёздочку коленвала

15. на звёздочку валика привода вспомогательных агрегатов,

цепь вместе со звёздочкой наденьте на валик,
ведущею ветвь цепи натяните, и не полностью закрутите болт крепления.

16. При помощи проволочного крючка, через верх подцепите цепь

после чего поднимите цепь вверх к распредвалу.

17. Надев цепь на звёздочку распредвала, наденьте звёздочку на вал, добейтесь совпадения меток,
на корпусе подшипников, и звёздочке распредвала, натянув ведущею ветвь цепи.

18. На звёздочке распредвала закрутите болт крепления, при этом не закручивайте его полностью.
Далее также следуя приведённой ниже последовательности,
в порядке противоположном разборке, соберите детали, а именно: успокоитель цепи,
башмак натяжителя. натяжитель цепи, при этом обязательно ослабьте затяжку колпачковой гайки,
установите ограничительный палец.
19. Из салона автомобиля, выключите передачу, и в направлении вращения двигателя прокрутите
коленвал приблизительно на 2-3 оборота.
20. Удостоверьтесь, что метки на двигателе совпадают с метками на звёздочке, если совпадения нет,
переустановите цепь заново.
21. Если же все метки совпадают, закрутите колпачковую гайку натяжителя,
из салона автомобиля включите 4-ую передачу, закрутите болты крепления звёздочек,
и при помощи лепестков на стопорных шайбах законтрите их.
Соберите все ранее снятые детали в порядке противоположном разборке.
Так же будет не лишним проверить и отрегулировать начальный момент зажигания.

КПП вышла из строя? Сотрудниками нашей компании будет произведен ремонт МКПП на ВАЗ 2108i в Москве

Как правило изготовители автомобилей комплектуют свои модели в базовой комплектации механическими коробками передач. Своевременный ремонт МКПП на ВАЗ 2108i в Москве позволяет быстро устранить неисправность и исключить разрушение остальных составляющих трансмиссии. Чтобы осуществить ремонт механических коробок передач. может понадобиться снятие таких изделий, впрочем некоторые виды неисправностей можно устранить и без снятия коробку переключения передач. Замена сальника коленвала, замена сцепления и остальных составляющих тоже нередко производится во время ремонтных работ. Сроки устранения поломки, также как и цена ремонта коробки передач ВАЗ 2108i в Москве. главным образом, определяются в каждом отдельном случае видом самой поломки, кроме того, срок выполнения работ зависит также и от опыта мастеров.

Конструкция цепного привода ВАЗ 2106, 2107

Для привода ВАЗ 2106/2107 используется двухрядная роликовая цепь. Она осуществляют передачу усилия от звездочки, укрепленной на коленчатом валу, на другую звездочку, надетую на конец распредвала. Цепь — конструкция, развивающая большую инерцию, поэтому цепной привод требует гашения колебаний. Даже хорошо натянутая цепь сохраняет свойство «играть» в тех местах, где нет ни звездочек, ни натяжителей.

Цепь обладает практически нулевой способностью растягиваться и сжиматься, и достаточно ограниченной гибкостью. Поэтому для того, чтобы обеспечить ей постоянное натяжение во время работы на своем месте при любых оборотах, ее приходится в буквальном смысле заковывать в оковы, применяя систему из натяжителей и успокоителей.

Эту задачу на ВАЗ 2106/2107 решают успокоитель — дополнительные подпружиненная прижимная планка. Она имеют стальной каркас, покрытый слоем прочной резины. Натяжители и успокоители достаточно эффективно гасят вибрацию и шум. Спадание цепи предотвращает ограничительный палец, который ввинчивается в блок или головку блока цилиндров. При нормальной работе цепь его не касается.

Признаки и причины неисправности цепного привода

Цепная передача ГРМ, в отличие от ременной, расположена внутри мотора и, чтобы оценить в каком состоянии находятся элементы, потребуется частичная разборка силового агрегата. Существуют определённые признаки, которые свидетельствуют о том, что с цепным приводом не всё в порядке и требуется его натяжка либо замена.

Гремит цепь

Неполадки с цепью могут проявляться следующим образом:

• гремит на холодную;
• стучит на горячую;
• присутствует посторонний шум при нагрузке;
• постоянный металлический звук.

При появлении посторонних шумов рекомендуется в ближайшее время посетить СТО либо самостоятельно разобраться с проблемами в приводе ГРМ и оценить состояние всех элементов, отвечающих за его работу (натяжитель, башмак, успокоитель, цепь, шестерни). Если продолжать ездить на автомобиле с гремящей цепью, повышается износ деталей.

Из-за повреждения или поломки элементов привода ГРМ, цепь может греметь

Основными причинами, которые приводят к выходу из строя комплектующих частей ГРМ, являются:

• несвоевременная замена масла в двигателе либо использование не той марки, которая рекомендуется заводом-изготовителем;
• применение запчастей низкого качества (неоригинальных);
• малый уровень масла в двигателе или слабое давление;
• несвоевременное техническое обслуживание;
• неправильная эксплуатация;
• некачественный ремонт.

Одной из вероятных причин того, что цепь начинает греметь, является её растяжение и неисправность натяжителя. В результате этого цепной привод не удаётся натянуть должным образом, в моторе появляется равномерный шум, схожий с работой дизельного двигателя. В большинстве случаев звук прослушивается при работе на холостых оборотах на непрогретом моторе.

Видео: почему гремит цепь на «классике»

При слабом натяжении цепь вытягивается довольно быстро и может перескочить на зубьях шестерён. Такое возможно в результате поломки башмака, натяжителя или успокоителя. Если цепь перескочила, то происходит сильное смещение зажигания. В этом случае необходимо провести дефектовку деталей привода механизма газораспределения.

Альтернативная замена

В последнее время, многие владельцы ВАЗ 2106, меняют стандартный натяжитель цепи ГРМ, на более современный — автоматический. Он, в отличии от старого механизма, приводящегося в движение за счет трения, начинает работать от воздействия давления масла, внутри смазочной системы двигателя.

При такой системе, натяжитель цепи работает бесперебойно, и механизм не нуждается в ручной натяжке. Единственное, что может произойти с ней — обрыв в месте износа. Конечно, такое будет случаться очень редко.

Цена на автоматический натяжитель цепи несколько выше, чем на обыкновенный, башмачного типа, но он оправдывает вложенные средства, последующей экономией. Так что, лучше один раз потратиться, чем в последствии тратить большое количество средств и времени на замену цепи, которая будет рваться в несколько раз чаще, чем на аналогичной системе.

Перескок цепи ГРМ и его признаки

Цепь, как и любая другая деталь автомобиля, со временем изнашивается. Износ обычно проявляется в растяжении цепи. Причиной растяжения является так называемая усталость металла, которой подвержены практически все детали, испытывающие циклические нагрузки. Растянувшись, цепь начинает существенно провисать. Если водитель ничего не предпринимает, то рано или поздно возникнет ситуация, когда на одной из звёздочек цепь перескочит на один или два зубца вперёд. После этого все фазы газораспределения в двигателе будут нарушены, как и его работа. Вот основные признаки перескочившей цепи ГРМ:

• двигатель работает с перебоями, причём возникают они даже на холостых оборотах;
• во время езды появляются провалы мощности, которые чаще всего возникают в процессе разгона автомобиля;
• двигатель очень плохо заводится, причём это не зависит от температуры на улице;
• из-под капота раздаётся характерное позвякивание, которое усиливается по мере увеличения оборотов мотора.

Все эти признаки говорят о том, что цепь ГРМ не только ослабла, но и перескочила. И водителю необходимо как можно скорее произвести её замену. Если этого не сделать, двигатель рано или поздно заклинит, после чего придётся делать дорогостоящий капитальный ремонт.

Назначение цепи ГРМ и её длина

Чтобы понять назначение цепи газораспределительного механизма, необходимо в общих чертах обрисовать, что представляют собой двигатели классических моделей ВАЗ. Все эти двигатели являются верхневальными. То есть вал газораспределительного механизма (он же ГРМ) находится в верхней части мотора, над коленчатым валом и над валом масляного насоса.

Цепь ГРМ является основным связующим звеном в моторе ВАЗ 2107

Все эти валы снабжены звёздочками, на которые и надевается цепь ГРМ. Задача цепи проста: она должна передавать крутящий момент от вала ГРМ на коленчатый вал и на вал маслонасоса. С коленвала крутящий момент передаётся на ходовую часть, а оттуда — на ведущие колёса. Они начинают вращаться и автомобиль движется вперёд. Таким образом, цепь ГРМ является важнейшим связующим звеном между тремя валами двигателя и любая поломка этого звена неизбежно приведёт либо к серьёзным неполадкам в работе мотора, либо к его полному заклиниванию, если цепь порвётся.

Длина цепей ГРМ для двигателей ВАЗ

Если водитель решит заменить цепь ГРМ на своей «семёрке», он отправится в магазин запчастей, где перед ним неизбежно встанет вопрос: а какую цепь выбрать?

Следует знать простое правило: все двигатели на вазовской «классике» комплектуются только цепями. Разница только в длине цепей, а точнее, в количестве звеньев:

• цепи на 114 звеньев. Их ставят на ВАЗ 2102, ВАЗ 2101 и ВАЗ 21011 (эти короткие цепи рассчитаны на двигатели небольшого объёма — от 1.2 до 1.3 литра);
• цепи на 116 звеньев. Они устанавливаются на модели ВАЗ с 2103 по 2107 включительно. Эти же цепи устанавливаются на «Ниву» (ВАЗ 21213). Потребность в более длинной цепи обусловлена увеличившимся объёмом моторов, который варьируется в пределах от 1.5 до 1.7 литра.

Исходя из всего вышесказанного, водителю в магазине придётся определить, какую он покупает цепь — короткую или длинную. Для этого есть два способа:

• первый способ очевиден: просто подсчитать количество звеньев. Если их 116 — цепь для ВАЗ 2107 найдена;
• второй способ проще: цепь нужно сложить пополам, а затем взглянуть на пару концевых звеньев. Если эти звенья будут симметричными, значит, цепь на 116 звеньев. Если нет — цепь короткая, на 114 звеньев.

Здесь же следует отметить, что в последнее время на прилавках магазинов часто встречаются поддельные цепи ГРМ. К счастью, подделки выполнены довольно небрежно, так что внимательный автолюбитель сразу сможет заподозрить неладное.

Замена цепи ГРМ

Сначала обеспечивается доступ к звездочке распределительного вала, для чего с авто снимается крышка клапанов.

Затем нужно выставить метки на двигателе. Для этого нужно проворачивать коленчатый вал за болт крепления шкива по часовой стрелке, пока не совместятся метки на шестерне привода распредвала с меткой на его корпусе, выполненной в виде отлива.

При этом метка на шкиву коленчатого вала должна совместиться с длиной меткой, нанесенной на крышке цепи ГРМ. Если они совпадают, можно продолжать работы, а если нет – вращать коленчатый вал, пока все метки не совпадут.

Затем нужно открутить болт крепления шкива коленчатого вала. Для удобства его откручивания лучше на КПП включить 4 передачу, а также задействовать ручник.

После срыва болта следует еще раз проверить совпадение меток, а после уже выкрутить болт, и снять шкив.

После нужно выкрутить болты и гайки крепления крышки цепи и демонтировать ее. Чтобы послабить натяжение цепи можно действовать двумя способами, связанными с натяжителем.

Сам натяжитель представляет собой небольшой корпус, в котором располагается подпружиненный шток, автоматически натягивающий цепь. Чтобы послабить натяжение, можно утопить шток в корпусе, а после зафиксировать его. Но проще снять сам натяжитель вместе с башмаком.

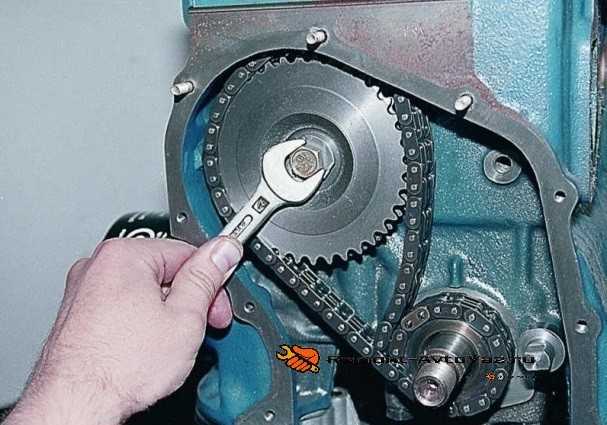

После послабления натяжения, нужно открутить болты крепления звездочки распредвала и звездочки вспомогательного вала, предварительно отжав отверткой их стопорные шайбы.

Отгибание стопорной шайбы	Откручивание гайки крепления звездочки

Отгибание стопорной шайбы	Окручивание болта звездочки

Далее цепь снимается со звездочки вспомогательного вала, звездочка тоже снимается. Затем вместе с цепью снимается звездочка распредвала

Выполнять эти операции нужно осторожно, чтобы не провернуть валы

Сняв звездочку распредвала появиться возможность несколько опустить цепь, чтобы снять ее со звездочки коленчатого вала. На место снятой цепи надевается новая, после сборка производится в обратной последовательности. После установки всех звездочек нужно проверить совпадение меток, если они не сдвинулись, окончательно собрать двигатель.

Метка на звездочке коленвала должна совпадать с меткой на блоке

Видео на тему: «Замена цепи газораспределительного механизма»
