Замена подшипника lada 21083 (ваз 21083)

Диагностика авто ВАЗ 2108

Поверхностную диагностику сделать довольно легко. После долгой дороги, или после того как появились подозрительные звуки нужно дотронуться к диску колеса, из которого исходил стук. Колесо с поломанным подшипником будет очень большой температуры, до него нереально будет притронуться.

Для более детальной проверки вам понадобится подъемник. Если его нет, то можно воспользоваться обычным домкратом. Сначала снимите крепления с колеса, поскольку позже это сделать будет весьма проблематично. Поднимите ту часть машины марки ВАЗ 2108, которая вас беспокоит. Не забудьте подставить опоры, и упоры противооткатные под задние колеса. Дальше все еще проще, вам нужно взять двумя руками колесо, и с максимальной силой попробовать его покачать. Если стук повторится то это явный признак проблемы, а если звук пропадет при нажатии тормоза, то на вашем ВАЗ 2108 срочно нужно поменять подшипник ступицы.

Что именно шумит и почему?

Давайте попробуем разобраться в данном вопросе. Основными причинами возникновения шума, доносящегося из КПП, являются:

• неправильная эксплуатация коробки, в частности использование контрафактной трансмиссионной жидкости, купленной на «черном» рынке и эксплуатация транспортного средства с нерабочим сцеплением;
• плохое качество комплектующих деталей коробки передач;
• предельный срок эксплуатации МКПП;
• неквалифицированное проведение технических работ по диагностике и ремонту КПП.

Кроме того, основными неисправностями, в последствии которых может возникнуть шум в КПП, являются:

• внезапно появившееся затруднительное включение скорости: чтобы включить ту или иную передачу, водителю иногда потребуется несколько раз перевести рычаг коробки в нейтральное положение при выжатом сцеплении;
• коробка сама выключает передачу авто во время движения;
• из КПП может вытекать трансмиссионная жидкость.

Также следует отметить, что коробка «Ваз 2109» может шуметь в различных условиях: на нейтральной скорости, во время включения передач либо же просто во время езды на определенной скорости. И каждый из этих шумов может говорить о разных неисправностях коробки.

Кроме того, во время диагностики нужно не забывать, что только один внешний признак может свидетельствовать о нескольких неисправностях в КПП. Поэтому визуально (т.е. по типу гула) вычислить, какой именно компонент коробки вышел из строя фактически невозможно. Определить поломку получится только сняв и разобрав коробку.

Также необходимо добавить, что ремонт КПП и устранение дефектов требуют больших знаний, поэтому в домашних условиях таким лучше не заниматься. КПП является важным агрегатом в структуре любого транспортного средства, поэтому ее ремонт и диагностику лучше доверить квалифицированному специалисту.

Зачастую гул агрегата проявляется:

• когда выжимаешь сцепление;
• при включении третьей и четвертой скоростей;
• на нейтральной скорости;
• при езде авто на повышенных оборотах.

С такими проблемами сталкиваются большинство отечественных автовладельцев «ВАЗ 2109». Но если при нажатии сцепления посторонние звуки пропадают, то это может свидетельствовать о нескольких поломках. В частности, из строя может выйти пятая скорость либо передача заднего хода. Кроме того, может быть неисправен подшипник первичного вала или выжимной подшипник.

Как показывает практика, в случае с подшипниками проблема не является критической. Если в вашем авто шум появился, а потом пропал после нескольких сотен или тысяч километров пробега, то, скорее всего, остатки подшипников просто перемололо системой агрегата.

Если ваша «ВАЗ 2109» начала шуметь, то это вовсе не означает, что вышли из строя подшипники или задняя передача. Эти проблемы являются наиболее распространенными, но конкретно определить, что вышло из строя, сможет только качественная диагностика.

Разборка устройства

• набор гаечных ключей;
• съемник подшипников;
• тиски.

Расположите генератор задней частью кверху и раскрутите 4 элемента крепления при помощи ключа на 8. Так вы сможете вскрыть фронтальную часть корпуса электрогенератора. Там располагается подшипник, который крепится при помощи пластин. Раскрутите метизы, фиксирующие его пластины, и высвободите подшипник из гнезда.

Если вы диагностировали износ подшипников, необходимо записать их маркировку и приобрести новые. Нет необходимости идти в магазин запчастей, взяв с собой подшипники. Не рекомендуется слушать советы продавцов по поводу схожих подшипников, которые тоже подойдут. Покупайте продукцию, строго соответствующую маркировке оригинальных деталей.

Разобравшись с подшипниками, потребуется проверить диодный мост, который размещается внутри задней части корпуса устройства. При обнаружении механических повреждений или окисления на поверхности детали нужно демонтировать мост, раскрутив 4 элемента крепления, и заменить на новый. Стоимость всех вышеупомянутых деталей не превышает 800-1000 руб. в общей сложности, поэтому вы можете заменить все сразу, если есть такая возможность.

Устройство и предназначение ступиц

Чтобы этого не допустить, используется система промежуточных звеньев (рычагов), или подвеска. Она должна сглаживать влияние неровностей дорожного полотна на езду. Конечным ее узлом, к которому и крепится колесо, является ступица. Это цилиндрическая корпусная деталь, которая устанавливается на ведущий и ведомый валы. Между ступицей и валом находится подшипник, который и обеспечивает возможность вращения колеса.

• обеспечение надежной посадки и крепление колесного диска;
• крепеж элементов тормозов (спереди — дисковые, сзади — барабанные);
• передача крутящего момента от трансмиссии к колесу через полуоси и надежный крепеж последних.

1. Внешний обод. Выполнен в форме стакана с отверстиями для выхода и фиксации полуоси, а также диска колеса.
2. Стакан подшипника. Фактически, это не отдельный узел, а всего лишь внутренняя часть обода, которая имеет необходимые размеры для установки опор вращения.
3. Шлицевое отверстие. Опять-таки часть обода — центральное отверстие в нем, которое имеет шлицевую нарезку для установки и фиксации полуоси.

Виды подшипников и их роль

Шариковая опора вращения передней ступицы на ВАЗ-2108 — радиально-упорного типа, с двумя рядами шариков (28 шт.) и уплотнением с обеих сторон. Уплотнение используется либо резиноармированное, либо манжетное, которое существенно повышает степень защищенности шариков от грязи и пыли. Габаритно-присоединительные размеры: 34×64×37 мм.

О том, что придется менять ступицу, могут свидетельствовать следующие признаки:

Если любой из «симптомов» повреждения ступицы обнаружен, замена проблемного узла должна проводиться без отлагательств, чтобы исключить его разрушение в процессе движения.

Как заменить подшипник задней ступицы на ВАЗ 2108-2109 своими руками

Как заменить подшипник в задней ступице на ваз 2109, но вышеуказанные узлы просто необходимо держать в исправном состоянии.

В статье изложена подробная инструкция, о том, как заменить подшипник задней ступицы ВАЗ 2108 своими руками. Так же в материале предоставлена информация по артикулам и номерам, размерам, цене у различных производителей.

По сути – деталь отвечает за вращение колеса непосредственно на задней оси. Стандартный подшипник задней ступицы ВАЗ 2108 – это радиально-упорный двухрядный тип шарикоподшипника, внутри которого имеется пластичная смазка.В исправном состоянии номинальная частота вращения достигает 6500 оборотов за минуту. Однако со временем этот узел может выйти из строя и потребуется его ремонт.

ПРИМЕЧАНИЕ:

Cамостоятельная замена – это реальный вариант сэкономить деньги на дорогостоящих услугах СТО, а данная инструкция поможет вам в этом!

Монтаж сальников и масляного насоса

Система смазки двигателя 21083 состоит из масляного насоса, маслоприемника, фильтра и каналов. После разборки движка все каналы необходимо промыть растворителем и продуть сжатым воздухом. Масляный насос следует устанавливать вместе с сальниками коленвала, а маслоприемник — после монтажа ШПГ и маховика.

Порядок монтажа сальников и насоса.

С помощью толстой медной или латунной проставки и молотка загоняем задний сальник в держатель до конца.
Литолом или другой консистентной смазкой приклеиваем прокладку на другую сторону держателя.
Смазываем моторным маслом внутреннюю кромку заднего сальника и фланец коленчатого вала.
Надеваем сальник в сборе с держателем на фланец, для этого осторожно заправляем внутреннюю кромку сальника на фланец при помощи острой и мягкой деревянной палки.

Замена сальника в масляном насосе

1. После этого медленно двигаем держатель по фланцу до самого блока цилиндров, прихватываем его болтиками и выравниваем так, чтобы его край полностью совпадал с краем блока. Только после этого затягиваем все болтики окончательно.
2. Так же как и задний, забиваем передний сальник коленвала в отверстие маслонасоса.
3. Смазываем внутреннюю кромку сальника и шестеренки насоса маслом. Для равномерности смазки прокручиваем шестеренки пальцем.
4. Литолом или любой другой консистенткой приклеиваем прокладку к маслонасосу.
5. Поворачиваем ведущую шестеренку таким образом, чтобы выступы на ней совпадали со срезами на передней части коленвала.
6. Надеваем маслонасос на вал, острой мягкой деревянной палкой заправляем кромку сальника на шейку коленвала.
7. Так же как и держатель, сдвигаем маслонасос до самого блока, прихватываем болтиками, выравниваем края и затягиваем болтики окончательно.

Тюнинг автомобилей ВАЗ

В автомобилях моделей ВАЗ у которых отсутствуют масляные форсунки, а «мотор горячий» желательно установить такие элементы от двигателя ВАЗ 2112. В этом случае больше всего нагруженные части мотора получат дополнительное охлаждение. Устанавливается масляная форсунка ВАЗ 2112 при помощи дрели в блоке цилиндров. Первоначально просверливается отверстие небольшого диаметра, затем большим диаметром на глубину 5 миллиметров. Места для установки форсунок не очень много, поэтому верхняя часть форсунки срезается, как показано на ниже приведенном рисунке.

Устанавливать форсунки лучше так, как показано на рисунке красными точками.

В этом случае в блоке устройства будут больше «сидеть», а при правильном направлении отверстия для распыления масла не будет задеваться коленчатый вал. При помощи молотка и напильника, в случае необходимости, можно подправить установку форсунки. Действовать нужно аккуратно, чтобы не повредить корпус детали, он очень легко трескается и ломается.

Слава ведрам !  Тачки 2Атмотаз — Рождёный бегать, 3.14ды не получит! Турботаз — Рожденный 3.14дить, один хрен догонит, и от3.14дит =) by sharky

СТК Ярославка — спортивная подготовка и ремонт отечественных и зарубежных автомобилей

http://sc.yaroslavka.ru/

blog.yaroslavka.ru/

www.yaroslavka.ru

https://youtube.com/watch?v=2lX9fJXOk_s

Источники

• http://vaz-russia.ru/remont-vaz-2108/proverka-forsunok-na-rabotosposobnost-na-vaz-2108-vaz-2109-vaz-21099.html
• http://masteravaza.ru/dvigatel/obsluzhivanie-dvigatelya/vaz-2112-maslyanye-forsunki-ohlazhdeniya-424
• http://www.lada.cc/board/index.php?showtopic=63384

Установка коленвала на ВАЗ

Ремонт коленвала

Капремонт двигателя ВАЗ 21083 обычно состоит из разборки агрегата, дефектовки деталей, расточки коленвала и цилиндров и сборки мотора. Разборка движка — дело простое, дефектовка и расточка — тоже несложные процедуры. А вот собирать мотор необходимо крайне аккуратно, тщательно придерживаясь инструкции.

Начнем, пожалуй, с установки коленвала в блок цилиндров. Запомните: номера цилиндров и коренных подшипников считаются справа налево по ходу движения авто. То есть 1 цилиндр находится возле помпы и привода ГРМ, а 4 — возле сцепления и КПП.

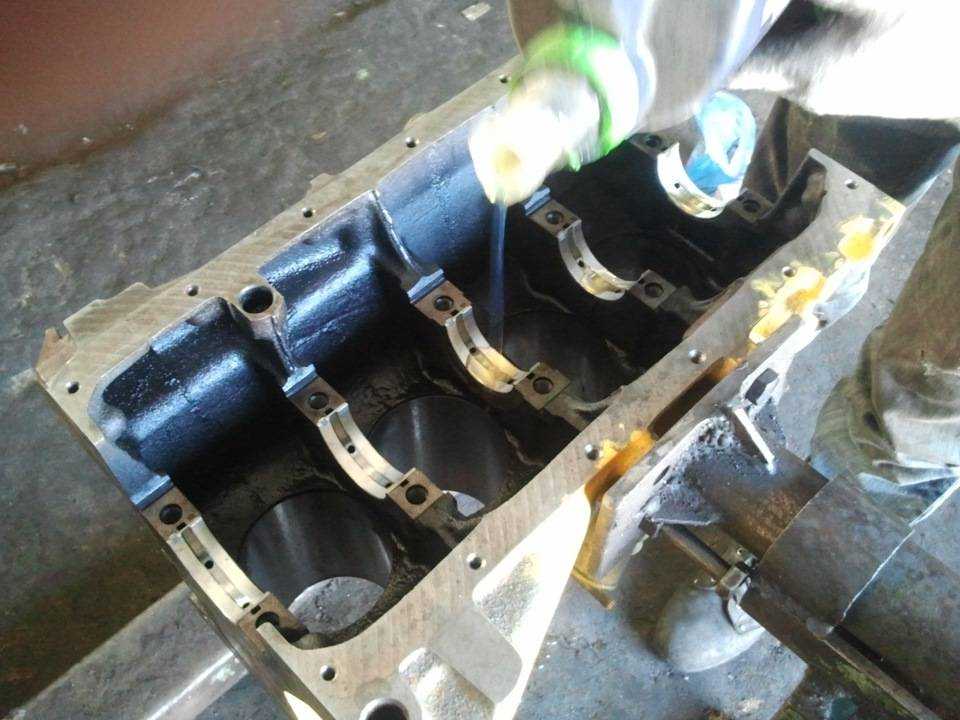

1. Переворачиваем блок вверх тормашками.
2. Укладываем вкладыши коренных подшипников фиксирующими выступами в пазы постелей. В 3 постель (среднюю) кладем вкладыш без канавки, а в остальные 4 — с канавками.
3. Мажем вкладыши моторным маслом.
4. Смазываем шейки коленвала маслом и кладем его в постели, фланцем маховика к 4 цилиндру.
5. Вставляем в проточки среднего коренного подшипника упорные полукольца. На каждое полукольцо с одной стороны нанесены 2 насечки. Этими сторонами и устанавливаем полукольца к щекам коленвала. Белое полукольцо ставим спереди (со стороны шкива), желтое — сзади (со стороны маховика).
6. Поворачиваем полукольца таким образом, чтобы их кончики были заподлицо с торцами постели.
7. Кладем в крышки коренных подшипников вкладыши без канавок, фиксирующими выступами в пазы, и смазываем их.
8. Ставим крышки коренных подшипников на соответствующие им постели насечками в сторону крепления генератора. 1 крышка обозначена одной насечкой, 2 — двумя насечками и 2 дырочками, 3 — тремя, 4 — четырьмя, 5 — двумя.
9. Прихватываем крышки болтами.
10. Затягиваем болты крышек в такой последовательности — сначала болты 3 крышки, затем 2 и 4 и в конце болты 1 и 5 крышек.
11. После этого вращаем вал, если он заедает, ищем причину и устраняем. Если не заедает, проверяем осевой зазор коленвала, если он больше 0,26 мм, заменяем полукольца более толстыми. Если зазор в норме, приступаем к установке сальников и масляного насоса.
