Диагностика подшипника и ремня генератора
Пока генератор работает, с шумом, или без, на него редко обращают внимание. Но стоит ему перестать вырабатывать ток, как его отсутствие замечается моментально
Загорается лампочка зарядки аккумулятора и начинаются поиски неисправности. А достаточно было просто прислушаться к звукам, которые издает генератор, и неприятности можно было бы избежать.
Замена подшипника генератора ВАЗ 2114 может потребоваться уже на 60-80-й тысяче км
Все зависит от того, насколько владелец обращает внимание на такие мелочи, как натяжение ремня привода генератора. В первую очередь, именно это влияет на ресурс генератора
Для профилактики давайте проверим степень натяжения ремня.
Обычный восьмерочный двигатель, который стоит на 2114 особенного умения в обслуживании не требует. На десятом семействе ремень натянут через натяжной ролик, а в 2114 ничего этого нет, да и сам ремень не приводит больше никаких механизмов и агрегатов. Здесь нет ни ГУРа, ни компрессора кондиционера. Все просто, главное купить правильный ремень. Его индекс 21082-3701720, а брать лучше Gates или Bosch. Стоит такой ремень, сколько стоит два отечественных, но и ресурс у него выше. Немецкий ремень потянет на 530 рублей.
Какие подшипники стоят на генераторе ваз 2110?
На вопрос: «Какие подшипники на генераторе Ваз 2110?» можно ответить, зная следующие характеристики автомобиля:
- Какого года выпуска автомобиль?
- 16 клапанов?
- Инжектор?
- Передний или задний подшипник?

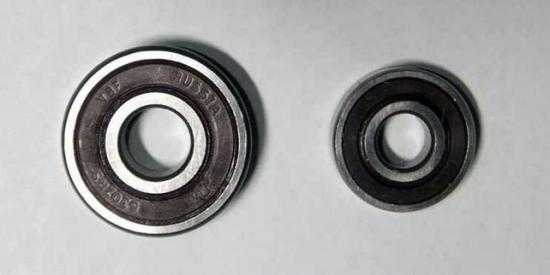

В генератор «Десятки» позднего года производства, ставятся комплектующие другого типоразмера и маркировки, так как диаметр оси ротора разный.Подшипник по номеру в ГОСТе (переднего и заднего):6-180302 и 6-202 (по ISO: 6302-2RS, 6202-2RS) — поздние модели;6-180303 и 6-203 (по ISO: 6303-2RS, 6203-2RS) — новые модели.Для точного определения маркировки деталей, перед тем как купить подшипники следует сделать замеры габаритных размеров изделий, измерьте ротор, сравните по таблице полученные данные.
Подшипники генератора Ваз 2110 – размеры, выбор, номера, артикулы и маркировка
В ремонтируемый узел установлены радиальные однорядные закрытые шарикоподшипники, с прорезиненными уплотнениями и густой смазкой внутри. При выборе запчастей ориентируйтесь на отечественных производителей, так как это практично и данные типоразмеры выпускаются несколькими заводами, поэтому выбор есть. Ниже приведена таблица с перечнем рекомендуемых производителей п/ш 6-303 и 6-203.
Способы решения проблемы
При возникновении подобной неисправности нужно решать проблему как можно быстрее. По сути, для этого существует три основных способа.
- Обратиться за помощью к специалистам с ближайшей станции технического обслуживания.
- Заменить полностью сборный генератор, а не пытаться решить вопрос более бюджетным методом.
- Приобрести новый подшипник для генератора и своими силами выполнить его замену.
Какие нюансы есть у того или иного метода, представленного выше?
- Первый вариант надежен, но требует затрат не только на саму деталь, но также на дорогостоящие услуги мастеров.
- Второй вариант финансово более доступен, но придется выполнить достаточно сложную работу.
- Вариант под номером три самый сложной с точки зрения самостоятельного исполнения, но является наиболее бюджетным. Следовательно, вы сумеете сэкономить внушительную сумму денег.
Требуется ли замена? Диагностика и проверка подшипников генератора на ВАЗ 2110
Признаки определяющие, что подшипники генератора ВАЗ 2110 неисправны:
- Свист, гул при вращении ротора в генераторе;
- Нестабильность зарядки АКБ, из-за проблем с вращением вала;
- Проворачивается шкив;
- Сильный нагрев из-за трения изношенных частей;
- Шум генератора смотрите на видео.
Если появляются перечисленные признаки, и у вас возникают подозрение в том, что подшипник неисправен, тогда проведите простейшую диагностику:
- Снимите ремень со шкива;
- Заведите автомобиль;
- Если свист, гул, а так же другие признаки исчезнут, это означает, что требуется поставить новый подшипник генератора.
- Далее переходим к ремонту генератора ВАЗ.
- Посмотрите, как проверить узел самостоятельно на видео.
Причины по которым подшипник выходит из строя:1. Износ частей п/ш (дорожки качения обойм, тела качения, сепаратор, уплотнения).2. Недостаточное количество или вытекание смазки.3. Проворачивание наружной обоймы в корпусе или внутренней на валу ротора (из-за низкой точности изделия или при износе деталей).4. Попадание внутрь элемента абразивных частиц, появляется скрип.5. Истечение срока эксплуатации до отказа. 6. Дисбаланс шкива, неисправность ремня. 7. Проворачивание шкива.
Снятие и разборка генератора ВАЗ своими руками
Замена генератора ВАЗ 2110
- Отсоединить провод возбуждения генератора.
- Отвернуть гайку крепления проводов к выводу «В+», используя ключ «на 10».
- Снять провода вывода «В+».
- Снять натяжную планку генератора.
- Отвернуть гайку нижнего крепления генератора с помощью ключа «на 13».
- Снять болт крепления.
- Снять генератор «десятки».
Снятие регулятора напряжения генератора
- Отжать 3 пружинных фиксатора, и снять защитный кожух диодного моста генератора.
- Отвернуть 2 винта крепления регулятора напряжения, используя крестовую отвертку.
- Отсоединить от вывода реле-регулятора колодку с проводом и снять его.
Снятие диодного моста с генератора
- Отвернуть 3 болта, которые соединяют выводы обмоток статора с блоком выпрямителей (1) используя накидной ключ «на 8», и еще 1 болт, держащий диодный мост (2). Запомните, как установлены изолирующие и упорные шайбы.
- Отогнуть в сторону провода выводов обмотки статора.
- Отвернуть винт крепления конденсатора с помощью крестовой отвертки.
- Снять диодный мост вместе с конденсатором. Отвернуть 2 гайки контактного болта, используя торцевой ключ «на 10». Снять с болта дистанционную и изолирующие втулки, снять болт из диодного моста и с контактного болта наконечник конденсатора.
Замена переднего и заднего подшипников генератора
- Перед снятием передней и задней крышек генератора, следует пометить маркером их расположение.
- Отвернуть 4 болта с помощью торцевого ключа «на 8».
- Раздвинуть крышки генератора, используя плоскую отвертку.
- Отсоединить заднюю крышку от передней вместе с обмоткой статора.
- Чтобы снять передний подшипник генератора нужно приложить к нему подходящий предмет, например, головку «на 27». Затем выбить его с помощью ударов молотка.
- Смазываем посадочное место подшипника.
- Установка переднего подшипника осуществляется при помощи старого. Прикладываем его сверху и аккуратно забиваем подшипник по кругу.
- Передний подшипник генератора установлен.
- Если специального съемника нет в наличии, тогда потребуется большой рожковый ключ. Подцепляем задний подшипник ключом, как показано на фото.
- Легкими ударами молотка по ключу с перестановкой его по кругу, снимаем задний подшипник генератора.
- Задний подшипник снят с вала ротора генератора.
- Установка заднего подшипника может быть выполнена при помощи отрезка трубы подходящего диаметра (например, глубокой головкой «на 19»). Легкими ударами молотка напрессовываем новый подшипник на вал ротора генератора.
xn--2111-43da1a8c.xn--p1ai
Как снять подшипник генератора?
На устройствах различных производителей этот процесс производится по-разному, а наиболее просто заменяются подшипники генератора Бош. Автолюбители часто задают вопрос, как поменять подшипник в генераторе.
Так вот, делается это следующим способом:
- Первым делом нужно отключить провод от минусовой клеммы аккумулятора и все провода от самого генератора, и лучше всего пометьте каждый провод.
- Далее необходимо снять с двигателя генератор. Делается это так: открутить три точки крепления, обратить деталь в сторону двигателя и ослабить приводной ремень.
- Затем ремень снять. (Как снять/установить ремень генератора?) Когда генератор снят с двигателя, необходимо продолжить все работы на верстаке. Стоит заметить, что перед тем, как Вы начнете все работы, нужно купить подшипник генератора, а для этого необходимо знать размер подшипника генератора, чтобы приобрести подходящий. Далее следует отсоединить щеткодержатель, раскрутить все длинные болты и снять заднюю крышку. Подшипник генератора должен сняться с вала ротора вместе с этой крышкой.
- Следующим шагом нужно аккуратно снять статор и открутить гайку со стороны шкива.
- После снять съемником шкив, а также крыльчатку.
- Затем нужно снять переднюю крышку, делать это лучше с помощью пресса. Передний подшипник генератора может сниматься совместно с крышкой, либо отдельно, в зависимости от типа конструкции генератора.
Помните, что даже если подшипник на Вашем автомобиле выглядит отлично, все равно нужна замена подшипника генератора.
