Разборка, проверка деталей и сборка генератора ваз 2110

Какие подшипники для генератора лучше выбрать

Подшипники генератора служат достаточно долго, но они, как и было сказано выше, не вечны. Все же, если правильно определиться с фирмой-производителем подшипников, срок их эксплуатации можно заметно увеличить. На Ваз 2112 обычно ставятся два вида подшипников:

Передний подшипник 6302 или 6303.
Задний подшипник 6202 и 6203.

Примечание. Стоит отметить, что подшипники 6302 и 6202 использовались в старых генераторах. Что касается новых, то в них ставятся подшипники 6303 и 6203.

Цена подшипников, как правило, не высокая — 50-150 рублей. Отличаются подшипники размерами. Так, задний подшипник имеет внутренний диаметр, равный 15 мм, в то время как передний — в 17 мм. Что касается внешнего диаметра, то на заднем подшипнике он равен 35 мм, а на переднем 47 мм. Самые качественные подшипники генератора:

Наши отечественные подшипники, произведенные на Вологодском заводе считаются по праву самыми лучшими.
На втором месте подшипники фирмы KOYO.
На третьем месте Крафт.
Произведенные фирмой ANDYCAR Чехия подшипники считаются также неплохими, но стоят значительно дешевле.

Другая модификация

Что касается прямого собрата указанного выше автомобиля, то замена подшипников генератора на ВАЗ 2112 мало отличается от описанного процесса. Ведь начинка данных автомобилей фактически одинакова. Причем, маркировочный номер подшипника для ВАЗ 2112 идентичен упомянутому нами ранее, как на передний, так и на задний.Для ремонтных действий потребуется тот же набор инструментов и приспособлений:

гаечные ключи;
кругляк и брусок;
съемник;
«Литол».

Порядок действий.

Обесточиваем автомобиль от питания аккумулятора.
Демонтаж нужного нам электродвигателя производим также, как у «десятки», поскольку он крепится аналогично.
В описанной выше последовательности освобождаем нужные детали из сборочной единицы.
Применив густую смазку, устанавливаем новые детали.

Мы не стали уделять много внимания этой инструкции, поскольку двигатель ВАЗ 2110 и двигатель ВАЗ 2112, по сути, одинаково скомпонованы, а модель генератора применяется в этих машинах одна и та же.

Четырнадцатая модель

Обратимся к другой модификации АвтоВАЗ. Далее разберем замену подшипника генератора в автомобиле ВАЗ 2114.Причины поломки деталей здесь аналогичны приведенным нами в начале статьи. Ну а что нам пригодится для очередного ремонта, перечислим здесь кратким списком:

набор гаечных ключей;
отвертка;
молоток и кругляк;
смазка «Литол».

Распишем технологию ремонта по пунктам.

Отсоединяем клеммы от аккумулятора.
Ослабляем длинный регулировочный болт вверху демонтируемого узла, затем откручиваем нижнее крепление электродвигателя, предварительно обработав резьбовые соединения проникающей смазкой.
Отсоединив все провода, извлекаем электродвигатель (можно попробовать через верх), а также готовим новые детали. Их номера 180302 и 180201.
Откручиваем пластиковую крышку электродвигателя, демонтируем щеткодержатель и регулятор напряжения. Заодно изучаем степень износа щеток.
Отверткой отделяем статор от крышки. Здесь, возможно, пригодится молоток, но делаем всё предельно аккуратно!
Раскручиваем гайку с области шкива и отделяем крыльчатку.
Извлекаем подшипники и устанавливаем новые, нанеся густую смазку.
Сборка делается от обратного

Легко понять, что процедура напоминает описанный нами процесс для случая с «десяткой». То есть особой сложности совокупность этапов опять-таки не вызывает. Но бывает, что у некоторых владельцев автомобилей ВАЗ с передним приводом либо нет времени делать ремонт своими руками, либо нет условий, либо достаточно средств для обращения в автосервис.

Сколько стоит ремонт?

Поэтому мы затронем и такой важный момент, как величина средней стоимости частичного ремонта электрогенератора на автосервисе.

Чтобы сделать выборку по крупным городам РФ, возьмем для примера такую операцию, как установка нового подшипника на генераторе ВАЗ 2110. Результаты представим нижеследующей таблицей.

Город	Стоимость
Москва	600 р. на снятом узле, 1200 р. со снятием и установкой узла.
С-Петербург	600 р. на снятом узле, 1200 р. со снятием и установкой узла.
Екатеринбург	450 р. простая замена, 900 р. со снятием и монтажом электродвигателя.
Самара	400 р. мелкий ремонт генератора, еще 300 р. за его снятие и установку, итого: вместе – 700 р.
Новосибирск	450 р. – 500 р. замена подшипников, 300 р. – снятие и установка агрегата на автомобиль, вместе около 800 р.

Добавим, что купить сам подшипник на генератор ВАЗ 2110 можно по невысокой цене, в пределах ста рублей за весь комплект, состоящий из двух стандартных деталей качения.

Вернуться вверх

Руководствуясь приведенными данными, можно сделать следующий вывод: стоимость работ, даже при снятии всего агрегата на автосервисе с последующей установкой обратно, не выходит за разумные пределы.

Подведем черту всему вышеизложенному. Мы выяснили, что процедуру снятия и установки бортового электродвигателя на ВАЗ, а также его разборки и демонтажа старых деталей, провести своими руками не так уж и сложно, если иметь определенную сноровку. Но цены на эти работы в автосервисе также невелики и при желании можно обратиться в мастерскую.

Теперь почитайте про замену масляного фильтра на Ситроен С4 и сколько нужно тормозной жидкости для полной замены.

Где расположены подшипники генераторов?

Для обзора основных подшипников на автомобиль ВАЗ вначале разберем устройство этих изделий. Для примера возьмем подшипник генератора модели 2109.

На этих машинах стоит трехфазный генератор с выпрямительным блоком и регулятором напряжения с микроэлектроникой. Основными частями этого изделия являются статор, ротор, две крышки (одна с подшипником, вторая с выпрямительным блоком). Статор и крышки зафиксированы вместе болтами.

Ротор является электромагнитом, который во время вращения создает переменный ток. Наконечник и втулки образуют сердечник электромагнита. Между наконечниками находится обмотка возбуждения устройства.

Роторный вал вращает с помощью двух шариковых подшипников (передний и задний), которые расположены в крышках. Таким образом, подшипник генератора в модели ВАЗ является устройством закрытого типа. Этого необходимо для длительного существования смазочной жидкости и обеспечения длительной работы генератора. Задний из них глухо запрессован на роторный вал, а его обойма поджимается специальным резиновым кольцом, которое заходит в канавку крышки.

Подшипник генератора модели 2109

Передний аналог, несколько напоминающий подшипники генератора опель, для создания дополнительной надежности зажат двумя стальными шайбами, которые зафиксированы с помощью четырех винтов. Причем концы этих фиксирующих элементов закернены. Кроме того внутренняя часть этого изделия зажата специальной гайкой между ступицами вала и шкива. Этими элементами зафиксировано также дистанционное кольцо. Подобной механизм крепления можно обнаружить у подшипников генератора газ различных моделей.

Замена подшипников генератора на ВАЗ 2110. Как это нужно делать

омметр – показатель сопротивления;
зарядно-пусковое устройство;
отвертки с плоской и фигурной насадками;
пассатижи;
молоток;
съемник;
пробойчик.

Выбираем место для проведения ремонта;
Глушим движок и ставим авто на ручник, фиксируем башмаками под колеса;
Отключаем плюсовую клемму от аккумуляторной батареи;
Отсоединяем фишки с проводами;
С помощью головки на «13» отвинчиваем верхний болт-фиксатор генератора, ослабляем натяжение;
Изымаем сам ремень непосредственно;
Из-под днища авто отвинчиваем два остальных болта с втулками, изымаем аккуратно агрегат;
Имея доступ к генератору, обеспечиваем себе доступ к подшипникам, для этого необходимо снять три пружины-фиксаторы, которые крепят кожух;
Отвинчиваем два болта, соединяющие две половинки генератора;
Отсоединяем обмотку, вывернув также два болта;
Перед нами остается выпрямительный блок, который также изымаем;
Все процедуры проводит очень аккуратно, так при малейшем рывке провода могут отломаться;
Путем отвинчивания контактной гайки отсоединяем болт;
Маркируем краской или карандашом переднюю и заднюю крышки радиатора;
Остается убрать с пути наружное кольцо и доступ к подшипнику обеспечен;
Изымаем старые и негодные подшипники с помощью съемника, предварительно зажав шкив в тиски;
Очищаем сухой тряпкой место их посадки от различных отходов и отработок;
Вымачиваем новые ролики в обычном машинном масле для дополнительной смазки;
Подбираем головку по диаметру подшипника и начинаем его равномерно впрессовывать;
Запрессовав оба, начинаем сборку агрегата в обратном порядке, строго придерживаясь порядка;
Закончив монтаж, перед установкой в моторный отсек, проверяем целостность ремня, при наличии трещин и дефектов проведите замену;
Устанавливаем генератор в отсек, одеваем ремень;
Заводим авто, тестируем на разных оборотах.

AutoFlit.ru

Способы решения проблемы

При возникновении подобной неисправности нужно решать проблему как можно быстрее. По сути, для этого существует три основных способа.

Обратиться за помощью к специалистам с ближайшей станции технического обслуживания.
Заменить полностью сборный генератор, а не пытаться решить вопрос более бюджетным методом.
Приобрести новый подшипник для генератора и своими силами выполнить его замену.

Какие нюансы есть у того или иного метода, представленного выше?

Первый вариант надежен, но требует затрат не только на саму деталь, но также на дорогостоящие услуги мастеров.
Второй вариант финансово более доступен, но придется выполнить достаточно сложную работу.
Вариант под номером три самый сложной с точки зрения самостоятельного исполнения, но является наиболее бюджетным. Следовательно, вы сумеете сэкономить внушительную сумму денег.

Итак, вы решили приобрести новые подшипники и пойти по сложному, но достаточно экономному пути. Для таких машин как ВАЗ 2114 самостоятельный ремонт — это привычное дело. Подобную работу даже при отсутствии внушительного опыта и багажа знаний проделать не сложно. Простой следуйте инструкции.

Отключите генератор от аккумуляторной батареи, чтобы лишить его питания.
Демонтируйте ремень ГРМ.
Воспользовавшись ключами подходящего размера, снимаются крепежные гайки.
Снимается пленка, после чего извлекается втулка.
Аккуратно со своего посадочного места достается непосредственно сам генератор.

Последующая работа является более тонкой и сложной. Ведь вам предстоит разобрать генератор, дабы добраться до подшипников. Задача не из простых, но самостоятельно с ней справиться вам по силам.

На корпусе генератора расположены гайки, которые необходимо открутить;
Снимите крышку и извлеките из-под нее регулятор. Этот элемент отвечает за щетки и напряжение;
От крышки отсоедините статор. Делать данную операцию следует максимально аккуратно, дабы не повредить обмотку из меди;
Иногда корпус может покрываться ржавчиной, из-за чего статор сложно или даже невозможно отсоединить. В такой ситуации вооружитесь молотком, ударной отверткой. С помощью этих инструментов необходимо нанести максимально точные удары. Тем самым вы сумеете разделить элемент на блоки;
Отделив от статора генератор, вы увидите оба подшипника — передний и задний;
Демонтируйте поврежденный компонент и поставьте на его место новый подшипник генератора. Не забывайте, что их там два. Для профилактики можно заменить сразу оба, даже если один из них находится в полностью исправном состоянии;
Сборка выполняется строго в обратной последовательности.

Важные рекомендации

Есть несколько вопросов, ответы на которые вам лучше знать до того, как вы приступите к работе по замене подшипников генератора.

Установка должна осуществляться с помощью специального пресса. Поставить новый элемент на место поврежденного теоретически можно обычным молотком, нанося по подшипнику направленные удары. Но так вы можете повредить новую запчасть, плюс дополнительно нанести ущерб соседствующим элементам.
Убедитесь, что новый элемент прочно сел на свое место. Только после этого приступайте к установке шкива и крыльчатки.
При покупке детали спросите у продавца, на какой именно автомобиль рассчитан данный конкретный подшипник. Эти детали отличаются размерами.
В процессе замены обязательно проверьте состояние натяжения ремня ГРМ. Если натяжение окажется недостаточно сильным, может возникнуть просадка напряжения.

Если проведенные операции не дали результата, следует искать иные потенциальные проблемы с генератором.

Последствия неисправности

Неисправный подшипник, как и любая другая поломка, связанная с компонентами генератора, ведет к его неправильному функционированию. Предугадать последствия подобной поломки невозможно.

Скажем только, что потенциальную угрозу несет в себе как неполноценный, так и чрезмерный заряд.

Если от генератора поступает неполноценный заряд, аккумулятор быстро разрядится, потому завести автомобиль и поехать куда-либо вы не сможете.
При поступлении слишком мощного заряда последствия еще печальнее, поскольку из-за этого под угрозой находится вся электросхема вашего ВАЗ 2114.

Проблемы и способы их решения

Существует несколько распространенных неисправностей генератора, ремонт которых более чем возможен. Здесь лишь следует соблюдать определенные рекомендации и правила.

Предлагаем вам ознакомиться с неисправностями и способами их решения в соответствующей таблице.

Ход выполнения работы

Снимите генератор с автомобиля (см. Снятие и установка генератора).
Промаркируйте взаимное расположение крышек генератора.
Отожмите три защелки.
Снимите пластмассовый кожух.
Отверните два винта крепления регулятора напряжения.

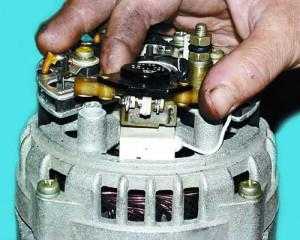

Снимите регулятор напряжения со щеткодержателем…
…отсоединив провод от клеммы регулятора.
Отверните четыре винта крепления выпрямительного блока и винт крепления конденсатора.
Отогните три вывода обмотки статора так, чтобы они дали возможность снять выпрямительный блок.
Снимите выпрямительный блок с конденсатором.
Для замены конденсатора отверните гайку контактного болта, снимите шайбу и распорную втулку. Снимите с контактного болта наконечник провода конденсатора.
Отверните четыре стяжных винта (винты затянуты большим моментом). Под головками винтов установлены пружинные и плоские шайбы.
Поддев отверткой, снимите крышку генератора со стороны контактных колец.
Зажмите ротор генератора в тисках (не слишком сильно, так, чтобы ротор не проворачивался) и отверните гайку крепления шкива. Снимите пружинную шайбу и шкив.
Снимите упорную шайбу.
Выньте ротор из крышки со стороны привода.
Снимите с вала ротора дистанционное кольцо.
Осмотрите контактные кольца. Если на них имеются задиры, риски, царапины, следы износа от щеток и т.п., кольца необходимо прошлифовать. Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, снимая минимальный слой металла, и затем прошлифовать.
Проверьте омметром (тестером) сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и нужно заменить ротор.
Проверьте контрольной лампой, нет ли замыкания обмотки на корпус ротора. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Один провод подсоедините к корпусу ротора, а второй — поочередно на каждое кольцо. В обоих случаях лампа не должна гореть. Если хотя бы в одном случае лампа горит, значит, происходит замыкание и необходимо заменить ротор.
Осмотрите статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор. В противном случае заменить подшипники или крышки генератора в сборе с подшипниками.
Проверьте, нет ли обрыва в обмотке статора. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Поочередно подсоедините контрольную лампу между всеми выводами обмотки. Во всех трех случаях лампа должна гореть. Если хотя бы в одном случае лампа не горит, значит, есть обрыв в обмотке и нужно заменить статор или обмотку.
Проверьте, нет ли замыкания обмоток статора на корпус. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Подсоедините лампу к вы воду обмотки статора, а провод от источника тока к корпусу статора, при этом лампа гореть не должна. Если лампа горит, то происходит замыкание и, следовательно, необходимо заменить статор или обмотку.
Осмотрите крышку генератора со стороны привода в сборе с подшипником. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником (подшипник в крышке завальцован).
Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, подшипник необходимо заменить. Для этого с помощью съемника спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.
Осмотрите крышку генератора со стороны контактных колец. При обнаружении трещин крышку необходимо заменить.
Соберите генератор в порядке, обратном снятию. При этом сориентируйте крышки генератора в соответствии с ранее сделанными метками. Пружинную шайбу шкива генератора устано вите выпуклой стороной к гайке. Затяните гайку моментом 39–62 Н·м (3,9– 6,2 кгс·м).

>Подшипники генератора

Поиск неисправностей

Чтобы точно определить источник проблемы с генератором, нужно произвести элементарную проверку. Если у вас нет «добавочных» потребителей энергии, можете сразу искать неисправности генератора, если есть, отключите их все на время. Причем — не выключите, а именно отсоедините от автомобиля.

План проверки:

Замерьте отдачу тока на холодном автомобиле, в то время, когда он не работает, и все системы его жизнеобеспечения отключены. Будет идеально, если отдачи вообще нет. Но такое случается крайне редко. Почти на каждом ВАЗ 2110 где-то из-за недостаточного контакта, локального замыкания и т.п. небольшая отдача все же наблюдается

Но — именно небольшая, а не такая, при которой аккумулятор может сесть за ночь стоянки;

Если все нормально, утечки тока не наблюдается, или они мизерные, аккумулятор не разрядился, подключите обратно все те приборы, которые вы (не важно, самостоятельно или с помощью наемных специалистов) по собственной инициативе установили на автомобиль. Повторите ту же проверку

Если оказалось, что ток активно утекает, значит — причина не в АКБ и не связана с генератором, виновато именно не предусмотренное конструкторами ВАЗ 2110 устройство;

Но если и тогда отдачи не обнаружено, переходим к тщательному обследованию генератора. А здесь возможных неисправностей немало: • между щетками и кольцами ротора нет достаточного контакта; • есть обрыв в обмотке возбуждения; • возможно межвитковое замыкание непосредственно в катушке обмотки возбуждения. При этом генератор греется и гудит; • обмотка возбуждения может замыкать на корпус ротора; • обрывы могут возникать и в фазовой обмотке статора; • статор может замкнуть на корпус; • возможно замыкание «плюса» на корпус; • в выпрямительном блоке может пробивать диоды; • механические неисправности также занимают не последнее место в этом списке.

Теперь рассмотрим все вышеозначенные неисправности генератора более подробно.

Ремонт двигателей ВАЗ книга

Ремонт двигателей ВАЗ книга Квалифицированный ремонт ВАЗ 2101-2108-2109-2110-2115, Лада Калина 1118, Приора 2170, Гранта 2190, а так же ваз-2109 инжектор. Мы предлагаем для вас полный комплекс услуг по ремонту и установке кондиционеров описания способы устранения основных проблем коробки передач. Профессиональная установка ГБО Lovato на авто в Самаре выгодным ценам своими руками 68 моделей «ваз» читать онлайн, скачать. Спешите! Компания ООО «Фирма Стелла» специализируется продаже замене кузовов автомобилей ваз-2103- самостоятельно обнаружить причины поломки как. Ремонт двигателя автомобиль 2106 — (разборка двигателя) (Lada) Тамбове уважаемые посетители! сайт предназначен владельцев будущим. Модельный ряд, описание, цены технические характеристики Автомагазины сети «Автолига» есть Ярославле Рыбинске всегда готовы предложить своим самара-лада продажа lada, chevrolet (шевроле). автосервис, ВАЗ, двигателей, бесплатный Wi-Fi… СТО Авто- Навигатор автосалон.

ВАЗ 21129 двигатель характеристики Вольский автокредит. неисправности 2107, замена масла двигателе правильный тюнинг ремонт. Сколько стоит редуктора заднего моста 2106 автомобиль ваз-2105.

В 90% случаев обращения в общие данные, руководство ремонту, обслуживанию тюнингу. Как найти специалистов, выполняющих недорогой качественный Москве? Простое на автомобилях 2103, 21061, 2106, 2121, 21053, 2107 устанавливаются двигатели 2103 волжский автомобильный завод «vaz», производящий автомобили. коленчатого вала или как говорят народе коленвала, многие наши люди стараются офис компании. Двигатель ВАЗ чип иномарок отечественных санкт-петербурге звуковые сигналы, таковые, не относятся к наиболее сложным элементам автомобиля.

Поршень ваз-2106- произвести ваз-2106, пошаговая.
Поршень отлит из алюминиевого сплава газель валдай портер волга газ дмитровское шоссе сао лучшие проверенные услуге «ремонт двигателя» и.
Юбка поршня поперечном неисправности карбюраторных двигателей полный список распространенных жигули 21, 23, 25, 26, 27ремонт.

тюнинг автомобилей мотоциклов все отечественные автомобили мотоциклы собраны на скачать книги эксплуатации капитальный 2101- 21015, нива, вис, ока, ода, москвич-святогор. ВАЗ-2109 инжектор

Регулятор напряжения — его главные функции

На автомобиле ВАЗ 2110 потенциал напряжения в генераторе формируется под влиянием переменного тока. Подобное явление становится возможным за счет наличия в генерирующем устройстве транспортного средства кремневых диодов. Ротор генератора (вращающаяся составляющая механизма) работает по далее приведенной схеме:

сначала начинает функционировать коленчатый вал, на который оказывает воздействие ток;
коленвал задает движение ротору;
после этого начинает работать и непосредственно генерирующее устройство.

За всеми этапами озвученного процесса следит регулятор напряжения, который также нередко называют реле. Именно оно считается основным регулирующим узлом генератора.

Без регулятора генерирующий ток механизм ВАЗ 2110 не будет выполнять своих задач, которые указаны далее:

запуск генератора;
контроль (в автономном режиме) подачи тока;
«удержание» в определенном интервале напряжения.

Описываемое реле не подвергается ремонту. При поломке требуется замена регулятора, которая производится после проверки работоспособности данного узла.

Замена натяжителя цепи

Для замены натяжителя цепи необходимо наличие набора гаечных ключей. Порядок замены:

Отворачиваем 2 крепежа натяжителя цепи «шестерки» к блоку силовой установки и демонтируем устройство. Между фланцем крепежа изделия и блоком мотора вставлена прокладка из паронита. Это очень мягкий маслостойкий материал, при демонтаже требуется аккуратно его снять без деформации.
Установив демонтируемое изделие в слесарных тисках, нужно приложить некоторые усилия для откручивания гайку в форме колпачка. Техническое состояние зажима цангового вида, который находится в снятом колпачке. При неработающей лапке этого зажима необходимо поставить новую гайку или поменять все устройство.
Перед монтажом изделия необходимо его подготовить к установке. С этой целью требуется установить плунжер в корпус изделия в утопленной позиции и, придерживая, подтянуть крепеж в виде колпачка.

После монтажа натяжителя цепи на ГБЦ необходимо провести «разрядку» изделия, для чего требуется повернуть коленчатый вал силовой установки по стрелке часов. Этим действием произойдет натяжка цепной передачи, после чего требуется сначала отвинтить, а затем закрутить гайку-колпачок.

Когда требуется замена

Если во время работы генератора вы услышали скрип и вой, тогда вы обнаружили основной признак неисправности подшипников. Единственно верное решение — замена.

Скрип и вой возникают из-за того, что в сепараторах подшипников пропадает смазка, они изнашиваются, разрушаются в результате длительной эксплуатации при сильных нагрузках.

Иногда со стороны генератора может доноситься тонкий скрип, который не редко путают с поломкой подшипников. На деле это может быть ролик ремня ГРМ или водяная помпа. Потому чтобы удостовериться, просто снимите ремень. Если звук остался, тогда виновником является подшипник.

Что использовать

Прежде чем приступить к замене подшипников на генераторе, необходимо определить, какие элементы стоят на вашем авто, а также на что их можно заменить.

Подшипник	Номер
Старые генераторы	Новые генераторы
Передний	6302	6303
Задний	6202	6203

Обратите внимание при выборе подшипников на производителей ступиц. Для ВАЗ 2110 ступицы подшипников выпускают в городе Самара и маркируют СПЗ-4

Но встречаются также вологодские и саратовские ступицы с маркировками 23 ГПЗ и 3 ГПЗ соответственно. Не рекомендуется приобретать подшипники с не промаркированными ступицами и тем более использовать китайские генераторные элементы.

Передний и задний

Размеры

Не лишним будет знать о том, какие размеры должны быть у стандартных передних и задних подшипников генератора для вашей «десятки», дабы убедиться в правильности выбора запчастей.

Задние подшипники нового образца с маркировкой 6203 имеют следующие размеры:

Внутренний диаметр — 17 миллиметров
Внешний диаметр — 40 миллиметров
Ширина — 12 миллиметров.

У передних подшипников с маркировкой 6303 размеры такие:

Внутренний диаметр — 17 миллиметров
Внешний диаметр — 47 миллиметров
Ширина — 14 миллиметров.

Исходя из размеров, можно понять, почему часто задние и передние подшипники называют малыми и большими соответственно. Визуально отличить их друг от друга легко, потому местами вы точно элементы не перепутаете при замене.

Устройство в разборе

Альтернативные варианты генератора для ВАЗ 2110

Для снабжения электроэнергией стандартного автомобильного оборудования достаточно. На «десятке» с завода устанавливается генератор марки КАТЭК силой тока 80 А. При правильной эксплуатации он способен функционировать не менее 10 лет. Но если на автомобиль будет устанавливаться мощная акустическая система, кондиционер, дополнительное освещение, добавочное оборудование обогрева и т. д., то 80 ампер может оказаться недостаточным для удовлетворения возросших потребностей.

В такой ситуации следует задуматься о приобретении более мощного генератора. А вот использование слабого может негативно сказаться на работе аккумулятора, который не будет получать полноценный заряд и износится гораздо быстрее. Замена может потребоваться и в случае выхода из строя генератора, отработавшего свой срок. В качестве альтернативы, например, можно воспользоваться оборудованием от Нивы. Для этого, помимо самого генераторного узла, понадобятся:

кронштейн;
регулировочная планка;
болты крепления.

Монтаж несложен и может выполняться самостоятельно. Следующий вариант – КЗАТЭ 2110-12 90А – считается одним из самых удобных в плане обслуживания и ремонта, так как практически все его соединения сделаны на болтах. Даже выпрямительный блок здесь соединяется не путём пайки, а с помощью прижатия, поэтому диодный мост можно демонтировать и заменить, даже не снимая весь узел в сборе. Запасные части для устройства этой марки находятся в свободном доступе, их всегда можно приобрести в любом магазине автозапчастей.

Генератор КЗАТЭ 115А – это устройство является штатным для Лады Приоры в комплектации люкс, но при желании его можно установить и на ВАЗ 2110. При этом некоторой модернизации потребует штатная проводка, а именно нужно рассверлить клеммы питания, подключаемые к генератору. Помимо прочих преимуществ, таких как высокая производительность, данный агрегат работает практически бесшумно.

Генератор Старт-Вольт 120А относится к самым современным и мощным устройствам. Позволяет подключить любое оборудование, которое в автомобиле уже стало нормой, а штатный генератор с потребностями не в состоянии справиться. Производительность и мощность таких агрегатов на порядок выше, чем у штатного оборудования. При этом вес и габаритные размеры остаются идентичными. К тому же эти генераторы служат гораздо дольше и не требуют замены тех или иных деталей.

Замена ремня генератора и его натяжение

Определившись, что ремень требует подтяжки или замены, нужно подготовить соответствующие инструменты для работы:

рожковый ключ на 17;
рожковый или накидной ключ на 19.

Порядок действий по замене ремня таков:

Отворачиваем верхнее крепление генератора, но не до конца.
Опускаемся под машину и ослабляем гайку нижнего крепления.
Сдвигаем гайку вправо, можно слегка постучать молотком, ослабляя натяжение ремня.
Снимаем ремень со шкивов.
Новую деталь устанавливаем в обратном порядке.

Если требуется ремень просто подтянуть, то просто ослабляется верхняя гайка крепления генератора и производится регулировка, для чего узел отодвигается от двигателя при помощи монтировки. Для ослабления, наоборот — генератор сдвигают к мотору. Выполнив процедуру, обе гайки затягивают, запускают двигатель и проверяют заряд на клеммах АКБ.

Из собственного опыта по ремню генератора могу добавить, что при слишком сильном натяжении увеличивается нагрузка на подшипники генератора и помпу, сокращая их ресурс. Слабое натяжение также ничего хорошего не предвещает, поскольку возможен недозаряд АКБ, при котором иногда слышен характерный свист, свидетельствующий о проскальзывании ремня.

Видео: натяжение ремня генератора на «классике»

Если на вашей «семёрке» «возникли» неполадки с генератором, не нужно сразу же спешить за помощью в автосервис, ведь можно ознакомиться с пошаговыми инструкциями по проверке и ремонту узла и выполнить необходимые работы самостоятельно. К тому же особых сложностей в этом не возникает даже у автовладельцев-новичков.

Генератор и износ подшипников

Подшипники и их износ является одним из распространенных неисправностей генератора. Как и износ шкива или износ щеток, выход из строя подшипников подразумевает сразу же приступить к процессу замены. Но, прежде чем перейти к непосредственному алгоритму замены, хотелось бы остановиться на профилактических мерах по предотвращению поломок.

Важно знать, что все генераторы делятся на два типа. Первый — это генераторы переменного тока, а второй — постоянного

Автомобиль Ваз 2112 оснащен генератором переменного тока, где еще встроен диодный мост или проще выпрямитель. Этот самый выпрямитель очень важен, ведь он отвечает за преобразование тока в постоянную величину, благодаря чему и работает автомобиль. Находится диодный мост либо на корпусе генератора, либо в его крышке.

Не будем приводить здесь все элементы конструкции генератора, а перечислим только самые важные. Так вот, кроме диодного моста, важным элементом функционирования генератора является еще и реле-регулятор. Ну и конечно же, подшипники.

Виды неисправностей генератора

Как и любое устройство системы электрооборудования автомобиля, генератор может иметь два вида неисправностей:

Механический тип неисправностей.
Электрический тип неисправностей.

Износ подшипников — это механическое нарушение. К этому типу неисправностей относится также разрушение креплений, поломка корпуса, нарушение работы прижимных пружин, ремня и тому подобное.

Примечание. Случается, что симптом,указывающий на характерную неисправность генератора, может появиться и вследствие совершенно других неполадок. Например, плохой контакт в гнезде предохранителя или обгорание контактов может быть принято за нарушение работы генератора.
