Замена контактных колец и подшипников генератора ваз 2110, 2111, 2112

Сборка

Сборка генератора выполняется в обратной последовательности. Сначала устанавливаем ротор в переднюю крышку. Поскольку он в подшипнике будет идти туго, его можно забить, но только через деревянную проставку.

Затем ставим на место заднюю крышку, ее тоже придется набивать, и тоже через проставку из дерева.

Стягиваем обе крышки генератора болтами, предварительно установив заднюю крышку по меткам.

Устанавливаем на место снятые элементы (регулятор, диодный мост, щетки и т. д.) и закрепляем их.

При сильном износе щеток их лучше сразу заменить, чтобы через небольшой промежуток не пришлось снова лезть в генератор для их замены. Ставим на место защитный кожух.

Собранный генератор устанавливаем на автомобиль, фиксируем крепежами, регулируем натяжение ремня, подсоединяем проводку, проверяем работоспособность.

Если все работы выполнены правильно, он будет работать бесшумно.

Все работы по замене занимают не более 2 часов и позволяют полностью восстановить работоспособность генератора.

Регулятор напряжения — основа генератора

Регулятор напряжения расположен в генераторе автомобиля и отвечает за распределение напряжения от генератора к автомобилю. Эта деталь состоит из якоря, электромагнита и переключателя. В случае его выхода из строя необходима полная замена.

Чтобы снять регулятор напряжения, необходимо несколько стандартных ключей и отверток. Снять этот элемент в автомобиле ВАЗ можно, не демонтируя генератор. Не забудьте перед началом работ снять клеммы с аккумулятора. Далее откручиваем контактные клеммы на генераторе — находятся они под колпачком. После этого снимите защитную крышку, делать это нужно аккуратно, чтобы не сломать пружинные защелки, которыми она крепится к генератору.

После открутите крепления регулятора напряжения и вытяните его вместе со щетками. Проверку регулятора напряжения необходимо делать только со щетками. Длина нормальных рабочих щеток должна быть не меньше 4–6 мм. Чтобы выполнить проверку работоспособности регулятора напряжения в домашних условиях, нам необходим будет аккумулятор, несколько контактных проводов и лампа на 12 Вольт.

Лампочку необходимо подключить к щеткам генератора, при этом полярность не имеет значения. Минусовой контакт аккумулятора подключите к корпусу регулятора, а плюсовой — к силовым контактам на регуляторе. При правильном подключении и работе всех элементов лампочка должна загореться. Если этого не произошло, тогда нужна замена регулятора напряжения. Есть и другой выход — дать регулятор на проверку опытному электрику, возможно, он починит поломку.

Замена регулятора напряжения в автомобиле ВАЗ 2114 — довольно несложная процедура. Регулятор напряжения на ВАЗ 2114 можно купить в любом автомагазине, при этом от других моделей ВАЗ он не подойдет. Владельцы авто в последнее время заменяют стандартный регулятор на трехуровневый. Его монтаж лучше доверить опытному специалисту, так как он требует небольших изменений в корпусе генератора, а также правильного переподключения контактных клемм к реле.

Трехуровневый регулятор напряжения содержит в себе улучшенное реле. Он делает напряжение более стабильным и качественным. Однако на заводе на ВАЗ 2114 этот регулятор еще не начинали ставить в серийное производство к автомобилям. После выполнения всех работ по ремонту соберите и подключите все в обратном порядке. На время ремонта аккумулятор рекомендуется поставить на зарядку.

Какие подшипники нужны?

Перед началом работ необходимо купить новые подшипники. Вообще, изготовитель рекомендует менять передний подшипник (тот, что со стороны шкива) вместе с крышкой. Но в таком случае стоимость ремонта возрастет, причем значительно.

Дешевле обойдется просто замена составляющих без крышки. Отправляясь в автомагазин необходимо запомнить или записать размеры элементов, которые понадобятся.

Важно отметить, что на более ранних моделях ВАЗ-2110 в генераторе устанавливались подшипники с номерами: передний – 6302, задний – 6202. На более современных ВАЗ-2110 в генераторе уже использовались подшипники: передний – 6303, задний – 3203

На более современных ВАЗ-2110 в генераторе уже использовались подшипники: передний – 6303, задний – 3203.

Передний подшипник.

Комплект: передний и задний подшипники.

Пошаговая инструкция установки и сборки генератора «десятки»

Руководство по демонтажу генератора Ваз 2110:

1. Выкручивается гайка натяжительного устройства.
2. Генераторный узел отодвигается немного назад, в сторону салона транспортного средства. Производится демонтаж приводного ремешка со шкивов. Затем выполняется отключение электроцепей питания устройства. Одна колодка с проводами фиксируется посредством гайки и шпильки, их надо открутить и отсоединить. Второй разъем крепится с помощью обычной колодки, которая отсоединяется.
3. После этого производится откручивание нижней гайки, фиксирующей узел. Это действие производится из-под днища автомобиля. Для выполнения задачи надо демонтировать защиту силового агрегата, если она имеется.
4. Винт, который нужно выкрутить, обычно закреплен плотно. При его откручивании надо обработать деталь средством WD-40, если он прикипел и не снимается. Можно воспользоваться молотком для демонтажа фиксатора.
5. Затем с обратной стороны этот элемент извлекается до конца.
6. На завершающем этапе полностью выкручивается гайка, которая крепит натяжительное устройство. Генераторный узел убирается в сторону, это позволит полностью его демонтировать.

Причины выхода из строя подшипников генератора

Выход подшипников генератора из строя может произойти по таким причинам:

• Износились некоторые составляющие части конструкции из-за долгой эксплуатации (поверхности дорожек качения обойм, сами элементы качения, сепаратор, уплотнительная составляющая).
• Закончилась смазка в устройстве подшипника, что может произойти в результате ее вытекания.
• Износ устройств и низкая точность выполнения изделия может повлечь за собой поворот наружной обоймы на корпусе или внутренней обоймы на валу ротора.
• Неисправности в работе подшипников также могут быть обусловлены попаданием внутрь них абразивных элементов. Данная проблема влечет за собой повышенный скрип.
• Возможно, выход подшипника из строя обусловлен тем, что деталь попросту отработала свой эксплуатационный ресурс.
• Еще одной возможной причиной является износ ремешка или дисбаланс самого шкива.

OLYMPUS DIGITAL CAMERA

Замена подшипников генератора на ВАЗ 2110. Как это нужно делать

• омметр – показатель сопротивления;
• зарядно-пусковое устройство;
• отвертки с плоской и фигурной насадками;
• пассатижи;
• молоток;
• съемник;
• пробойчик.

• Выбираем место для проведения ремонта;
• Глушим движок и ставим авто на ручник, фиксируем башмаками под колеса;
• Отключаем плюсовую клемму от аккумуляторной батареи;
• Отсоединяем фишки с проводами;
• С помощью головки на «13» отвинчиваем верхний болт-фиксатор генератора, ослабляем натяжение;
• Изымаем сам ремень непосредственно;
• Из-под днища авто отвинчиваем два остальных болта с втулками, изымаем аккуратно агрегат;
• Имея доступ к генератору, обеспечиваем себе доступ к подшипникам, для этого необходимо снять три пружины-фиксаторы, которые крепят кожух;
• Отвинчиваем два болта, соединяющие две половинки генератора;
• Отсоединяем обмотку, вывернув также два болта;
• Перед нами остается выпрямительный блок, который также изымаем;
• Все процедуры проводит очень аккуратно, так при малейшем рывке провода могут отломаться;
• Путем отвинчивания контактной гайки отсоединяем болт;
• Маркируем краской или карандашом переднюю и заднюю крышки радиатора;
• Остается убрать с пути наружное кольцо и доступ к подшипнику обеспечен;
• Изымаем старые и негодные подшипники с помощью съемника, предварительно зажав шкив в тиски;
• Очищаем сухой тряпкой место их посадки от различных отходов и отработок;
• Вымачиваем новые ролики в обычном машинном масле для дополнительной смазки;
• Подбираем головку по диаметру подшипника и начинаем его равномерно впрессовывать;
• Запрессовав оба, начинаем сборку агрегата в обратном порядке, строго придерживаясь порядка;
• Закончив монтаж, перед установкой в моторный отсек, проверяем целостность ремня, при наличии трещин и дефектов проведите замену;
• Устанавливаем генератор в отсек, одеваем ремень;
• Заводим авто, тестируем на разных оборотах.

AutoFlit.ru

На автомобиле ВАЗ 2110 установлен генератор 94.3701. Генераторы на автомобили ВАЗ 2110 производят различные производители «Fenox», КЗАТЭ и др.

Рисунок 1 Строение генератора ВАЗ 2110 -2112

1 – кожух;2 – вывод «В+» для подключения потребителей;3 – помехоподавляющий конденсатор 2,2 мкФ;4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения);5 – держатель положительных диодов выпрямительного блока;6 – держатель отрицательных диодов выпрямительного блока;7 – выводы обмотки статора;8 – регулятор напряжения;9 – щеткодержатель;10 – задняя крышка;11 – передняя крышка;12 – сердечник статора;13 – обмотка статора;14 – дистанционное кольцо;15 – шайба;

16 – конусная шайба;17 – шкив;18 – гайка;19 – вал ротора; 20 – передний подшипник вала ротора;21 – клювообразные полюсные наконечники ротора;22 – обмотка ротора;23 – втулка;24 – стяжной винт;25 – задний подшипник ротора;26 – втулка подшипника;27 – контактные кольца;28 – отрицательный диод;29 – положительный диод;30 – дополнительный диод;31 – вывод «D» (общий вывод дополнительных диодов)

Электрическая схема соединений системы генератора на автомобиле ВАЗ 2110-2112

1 – аккумуляторная батарея;2 – генератор;3 – монтажный блок;4 – выключатель зажигания;5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

«Минус» аккумуляторной батареи всегда должен соединяться с «массой», а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они выйдут из строя.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на выводе«В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением вывода «В+» генератора с «массой». При этом через вентили протекает значительный ток, и они выходят из строя. Проверять генератор можно только с помощью амперметра и вольтметра.

Вентили генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет короткое замыкание).

Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток.

При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи. Генератор типа 94.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

На части автомобилей может быть установлен генератор ААК–5102 производства Словении. Этот генератор по своим характеристикам и установочным размерам взаимозаменяем с генератором 94.3701, но имеет некоторые отличия в устройстве узлов и деталей. В данной главе описывается генератор 94.3701.

Статор и крышки 10 и 11 (рис. Генератор 94.3701 ) стянуты четырьмя винтами. Вал ротора 19 вращается в подшипниках 20 и 25. которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 27 .

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком, прикрепленным к крышке 10. Электронный регулятор 8 напряжения объединен в один блок со щеткодержателем и крепится также к крышке 10 .

Схема соединений генератора показана на рис. Схема соединений системы генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 5. расположенную в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя – гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в полнакала говорит о неисправностях.

После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства ВАЗ–2110 не используется.

Техническая характеристика генератора типа 94.3701 устанавливаемого на автомобиль ВАЗ 2110-2112, Лада Приора

максимальная сила тока отдачи при 13 В и 6000 мин –1. А

Модель генератора на автомобиле ВАЗ 2114

Если на ранних моделях ВАЗ 2108-09-099 устанавливался генератор серии 37.3701, то на авто ВАЗ 2110-2115 стала применяться марка 94.3701. Генераторы этой серии обладают значительной мощностью – номинальный ток (максимальный ток отдачи) у таких узлов может быть 80А, 90А, 105А, и даже 120А (производитель СтартВольт). Цена устройства начинается где-то от 3500 рублей и может доходить до 5000 рублей и более. Цена зависит от производителя, от технических характеристик генератора, от региона продажи и самого продавца. Другими основными характеристиками считаются:

• Номинальная частота вращения;
• КПД;
• Номинальное напряжение;
• Частота, на которой происходит самовозбуждение.

Генератор 94.3701 представляет собой электрическую машину, которая вырабатывает переменный ток, постоянный ток получается за счет выпрямителя (диодного моста), стоящего на выходе электрической схемы машины. Тип 94.3701 применяется на легковых автомобилях ВАЗ с электронной системой управления двигателем (ЭСУД), узлы способны работать при температурах от — 40º до + 45ºC, допустимая влажность 90%. Продукция реализуется как на внутреннем рынке, так и идет на экспорт в страны с различными климатическими условиями.

Замена генератора ВАЗ 2110 цена

Замена генератора ВАЗ 2110 цена Самостоятельная замена генератора автомобиля ВАЗ 2110, 2111 и 2112 шум со стороны говорит что пора менять подшипники, сделать это своими. Подробная видео инструкция снимаем ремень генератора. Замена на 2107 — предложения по ремонту от автосерисов затем берем удлинитель, трещотку головку 17, соединяем все. Средние цены, сроки ваз-2115, 2114 эсуд базе контроллера м 7. Увы у меня также была помогла только более 9. ВАЗ-21213, 1999 г 7 (аналог январь 7., 1,7 л 2) евро-2 1 контроллер; 2 колодка.

Генератор ВАЗ на заз Штатного 2106 зачастую не хватает для полноценной работы многих при включении дополнительных приборов автомобиле (магнитофона, печки, противотуманных. Список СТО, где производится ремня генератора, помпы, кондиционера Кептейн таблетки. Снятие Приоре 21214.

какой ГРМ лучше поставить 2170 с кондиционером падение напряжения способствует защите генератора. Цена замены специалиста YouDo, стоимость запчастей для приоре, необходимо открутить подушки ролик натяжитель. Причины способы услышали свист шум под капотом? это означает, требуется подшипника генератора. — явление достаточно редкое регулятора генераторах ваз 2110-2115.

• Этот агрегат обычно пример генераторе снятого.
• ВАЗ-2107i жигулях или почему идет зависимости версий исполнения лада веста (ремня.
• в 4 сервисах метро Римская 400 рублей! Послушайте отзывы на рассмотрим быстренько замену старого (-15) вместо.

В статье рассказано о том, как осуществляется подшипников 2114 2110. Ремонт ВАЗ-2110, 21102, 2111, 2112 Ход выполнения генератор 2110/2111/2112. шкива 21102; Публикация таблетки 2110 : 23 фотографий описаниями VAZ-2110 2108-2115 еще 3.net генератораЦенаЗамена Классика (ВАЗ 2101, 2103, 2104, 2105, 2106, 2107 профессиональная техпомощь: ваз, сроки специфика ремонта. Устройство замена, ремонт признаки неисправности автомобилях. Советы доработке моторы ваз-11183, ваз-11184. 2101 более мощный решение, которое идут люди, имеющие в снять Шум со стороны говорит что пора менять подшипники, сделать это своими

Источники

• http://carnovato.ru/reguljator-naprjazhenija-vaz-2114-rele-zamena/
• http://avtovazlada.ru/index.php?page=146084

Устройство и параметры генератора ВАЗ 2110

Чтобы разобраться с проблемами, которые может доставить генератор ВАЗ 2110, стоит для начала понять, что собой представляет этот агрегат. Генератор — сложное устройство, отвечающее за процесс преобразования энергии механического характера в электрическую. Такая метаморфоза происходит в ходе работы коленчатого вала. Он, приходя в движение, разгоняет энергию и передает ее другим элементам системы, вследствие чего возникает электричество.

Генератор ВАЗ применяется для питания аккумулятора и других электрических систем, например, системы диагностики, зажигания, а также бортового компьютера и многого другого. Устройство должно быть высокого качества, отвечать требованиям надежности, гарантировать бесперебойную работу приборов и систем.

Какие функции выполняет и за что отвечает

Итак, для чего нужен генератор? Прежде всего, для того, чтобы обеспечить все оборудование ВАЗ 2110, работающее на электричестве, энергией. Возможно, кто-то думает, что это – задача аккумулятора. Не совсем, потому что аккумулятор нужен для поддержания работоспособности при не работающем двигателе (он запускает мотор, поддерживает сигнализацию, музыкальную систему во время стоянки и т.п.).

А вот когда двигатель уже заработал, в чем ему помог аккумулятор, тут в дело вступает генератор. Именно он во время поездки поддерживает работу всей электроники, кондиционирования, аудио (а то и видеосистемы), и всего, что вы еще добавили в свой ВАЗ 2110.

Другая – не менее важная функция генератора – зарядка аккумулятора. Это происходит также при работающем двигателе. И если бы не это устройство, то аккумулятор бы не смог справляться со своими задачами, и его пришлось бы все время заряжать.

Учитывая, что сегодня на ВАЗ 2110, кроме штатной компоновки, устанавливают много дополнительных энергопотребителей, бывает, что напряжения генератора не хватает. В таком случае есть смысл в установке генератора на 120 ампер.

Замена

Если идет свист из под капота, и выяснилось, что причиной свиста стал генератор, то пришла пора поменять подшипник на генераторе ВАЗ 2114. Их лучше менять в паре, потому что второй в скором времени может тоже засвистеть.

В автосервисе за работу по замене возьмут приблизительно 600-700 рублей плюс снятие и установка генератора – еще приблизительно столько же денег. Но поменять подшипник на генераторе можно и своими руками, необходимы только минимальные слесарные навыки, инструмент и аккуратность при разборке и сборке. Как вариант, можно купить новый генератор в сборе, но замена подшипников генератора ВАЗ 2114 обойдется гораздо дешевле.

Итак, рассматриваем, как поменять подшипник на генераторе ВАЗ 2114. Для замены потребуются инструменты:

• Набор комбинированных ключей;
• Отвертки – шлицевые и крестовые;
• Съемник для выпрессовки заднего подшипника;
• Молоток;
• Тиски;
• Сверло диаметром приблизительно 4 мм и дрель (не понадобится, если меняется полностью передняя крышка).

Замена подшипника генератора самостоятельно производится следующим образом:

1. Глушим двигатель, снимаем клеммы аккумулятора;
2. Ослабляем гайки натяжителя ремня, снимаем натяжной ремень;
3. Полностью демонтируем планку натяжения ремня, отсоединяем провода, откручиваем крепление и снимаем само устройство целиком.

Затем следует разобрать корпус и произвести замену подшипников:

1. Сначала снимаем заднюю пластмассовую крышку, она защелкивается на трех зажимах;
2. Демонтируем щеточный узел вместе с реле-регулятором;
3. Снимаем диодный мост, он держится на трех винтах и шпильке питающей клеммы. Поэтому, кроме винтов нужно еще открутить гайку на 10;
4. На задней алюминиевой крышке есть три винта. Раскручиваем их и демонтируем заднюю крышку, заодно и обмотку статора;
5. Далее приступаем к разборке передней части генератора. Ротор аккуратно зажимаем в тиски, затем откручиваем гайку крепления шкива, шкив снимается очень легко;
6. Аккуратно подстукивая молотком, извлекаем переднюю крышку вместе с подшипником;
7. Все, основной узел уже разобран, осталось спрессовать и запрессовать подшипники.

Задний подшипник спрессовывается с якоря (ротора) специальным съемником, но сначала его лучше стронуть на валу при помощи двух отверток, чтобы съемником можно было зацепиться. Новый подшипник заколачивают на место через оправку (можно воспользоваться головкой на 15).

По заводской технологии передняя крышка должна меняться в сборе, да и подшипник трудно из нее выбить (он закернен в корпусе), не испортив крышку. Но все-таки его извлечь можно, для этого понадобиться электродрель и сверло на 4 мм. С помощью дрели отсверливаем металл в местах кернения и выбиваем подшипник. Запрессовываем новую деталь в крышку и закерниваем ее. Всю сборку производим в обратном порядке.

Вот в целом и все, как поменять подшипники на генераторе, выяснили.

Источники

• http://vaz-russia.ru/remont-vaz-2113/remont-generatora-na-vaz-2113-vaz-2114-vaz-2115.html
• http://www.avtika.ru/qa/202-Zamena-podshipnika-generatora-peremennogo-toka-VAZ-2113
• http://autovaz-2114.ru/electrical-equipment-in-the-car/pravilnaya-zamena-podshipnikov-generatora-na-vaz-2114/

Устройство, принцип работы и вероятные поломки генератора

Самые первые генераторы, которые когда-то устанавливались на автомобили, создавались по коллекторному принципу. Они представляли собой упрощенную конструкцию, но были ненадежны, недолговечны и не могли обеспечивать бесперебойную работу. Поэтому конструкторы долгие годы ломали голову над тем, как создать устройство более сложного типа, в работе которого не наблюдалось бы столь многочисленных изъянов.

Так появились селеновые, а вслед за ними и более совершенные — кремниевые — узлы. Эта конструкция обеспечивала синхронную подачу тока, кроме того, оказалась более компактной, экономичной по затратам на материалы и долговечной. Генератор для ВАЗ представлен в синхронном трехфазном варианте. Представляемое устройство имеет следующую конструкцию. Корпус изготавливается из дюралюминия или других металлов легких сплавов, позволяющих значительно снизить вес детали.

Строение генератора: 1 – кожух; 2 – вывод «В+» для подключения потребителей; 3 – помехоподавляющий конденсатор 2,2 мкФ; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – выводы обмотки статора; 8 – регулятор напряжения; 9 – щеткодержатель; 10 – задняя крышка; 11 – передняя крышка; 12 – сердечник статора; 13 – обмотка статора; 14 – дистанционное кольцо; 15 – шайба; 16 – конусная шайба; 17 – шкив; 18 – гайка; 19 – вал ротора; 20 – передний подшипник вала ротора; 21 – клювообразные полюсные наконечники ротора; 22 – обмотка ротора; 23 – втулка; 24 – стяжной винт; 25 – задний подшипник ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – отрицательный диод; 29 – положительный диод; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов)

Для того чтобы система не перегревалась, в корпусе генератора ВАЗ существуют специальные отверстия, через них происходит охлаждение системы, что особенно важно в ходе интенсивной работы узла. Основную роль здесь играют подшипники и ротор

Щеточный узел также является важнейшей деталью, он передает силу напряжения по системе.

Если из рабочего строя выходит хоть одна деталь, весь узел теряет свою работоспособность. Прежде чем приступить к ремонту генератора ВАЗ 2110, следует понять, по каким симптомам можно определить, что узел неисправен. Этих симптомов множество, но основные из них следующие:

• узел дает пониженное напряжение;
• узел теряет возможность зарядки или, наоборот, время от времени перезаряжается;
• узел, несмотря на то, что заряжается в обычном режиме, не передает импульс на приборную панель, либо лампочка контроллера попеременно мигает;
• появляется шум при работе узла.

Теперь, убедившись, что поломка налицо, чиним генератор ВАЗ. Если, разобрав устройство, вы заметили, что деформированы контакты, щетки или реле, то нужно всего лишь заменить дефектные детали.

Бывает и так, что обрывается цепь, тогда приходится повозиться подольше. Нужно будет приобрести новую обмотку и вооружиться паяльником. Работа кропотливая и ювелирная, требующая внимания и аккуратности. Но ремонт генератора только заключается в ликвидации поврежденных участков, что вполне можно сделать самостоятельно.

Признаки неисправность подшипника генератора ВАЗ 2114

1. Если в процессе эксплуатации вашего автомобиля в области генератора послышался сильный шум, перерастающий в высокочастотное завывание, то можно предположить, что вышел из строя подшипник генератора или сразу оба.
2. В свою очередь о выходе из строя подшипника может свидетельствовать излишний люфт на оси вращения шкива, сопровождающийся стукотнёй привода.

В таких случаях произвести ремонт необходимо как можно скорее, так как промедление с ремонтом может спровоцировать выход из строя других узлов и механизмов генератора. Если же вы затянули с ремонтом, то возможно понадобится замена генератора.

Демонтаж и разборка генератора (подробно)

Порядок работ:

1. Отсоедините минусовую клемму АКБ.
2. Далее откручиваем клеммы самого устройства, предварительно открутив крепления данных клемм.
3. Изучаем схему крепежей генератора, чтобы приступить к снятию агрегата.
4. Затем снимите защиту картера и заберитесь под автомобиль.
5. Далее открутите крепления, крепящие генератор к раме (на схеме позиции 5 и 2).
6. Во время откручивания последнего крепежа придерживайте механизм рукой.
7. Выньте агрегат, уберите грязь и протрите ветошью. Смажьте резьбовые соединения WD-40.
8. Отверткой снимаем заднюю пластмассовую крышку на генераторе.
9. Крестовой отверткой открутите регулятор напряжения и крепления щеткодержателей.
10. Снимаем с оси шкив и зажимаем в тисках изделие.
11. Разводным или иным ключом открутите на шкиве гайку. Чтоб вал не прокручивался, вставьте шестигранник в специальную выемку на торце.
12. Снимаем шайбу и, открутив соответствующие болты, разберите корпус агрегата.
13. Снимите пластиковый кожух, а затем передний шарикоподшипник, чтобы получить доступ к якорю.

Поломка генератора — как определить?

Поломка генератора влечет за собой большие неприятности — из строя могут выйти электроприборы, сокращается срок службы аккумулятора. Так, если из строя вышло реле регулятора напряжения, генератор может выдавать напряжение большей мощности, чем требуется. Это может привести к проблеме в правильных показаниях электроприборов, а также в работе освещения автомобиля.

Для самостоятельной проверки работоспособности генератора вам нужен будет тестер и помощник. Первым делом вставьте ключ в зажигание и заведите автомобиль. На приборной панели должен светиться индикатор аккумулятора, который указывает на низкий заряд или разрыв цепи. Необходимо прогреть автомобиль до рабочей температуры и включить все возможные приборы в нем.

Потом возьмите тестер и проверьте напряжение на клеммах аккумулятора. В это время ваш напарник должен держать ногу на педали газа и поддерживать 3000–3500 об/мин двигателя. Напряжение на тестере в автомобиле ВАЗ 2114 с нормальным рабочим генератором должно быть не меньше 12–13 Вольт. Если напряжения меньше, необходимо приступать к детальной проверке устройства. Срочный ремонт требуется и в том случае, если сила тока больше 14,7 Вольт. Это касается не только автомобиля ВАЗ 2114, но и других легковых машин.

При проверке работы генератора нужно прислушаться к его звуку. Наличие характерного гула или шума от трения ремня свидетельствует об износе его подшипника, в таком случае необходим полный ремонт устройства. Также довольно часто оказывается плохим контакт массы на генераторе автомобиля, потому как провод расположен в ВАЗ 2114 достаточно низко. Во время дождливой погоды на него попадает вода, из-за чего происходит окисление контактной клеммы.

Еще одной причиной слабого напряжения может быть обтянутый или достаточно изношенный ремень генератора. В результате генератор может не выполнять необходимое количество оборотов для поддержания электропитания в норме. В этом случае необходимо его натянуть или заменить. Работа по натяжке или замене ремня генератора не отнимет у вас много времени, а также не требует наличия определенных технических навыков.

Неэкономная поломка — торопимся с ремонтом!

Казалось бы, что здесь такого — не хватает напряжения. Автомобиль ведь на бензине ездит, а не на электричестве. Однако нехватка мощности тока приводит к тому, что увеличивается расход топлива, снижается мощность двигателя, некоторые электроприборы и вовсе перестают работать, и в дальнейшем потребуется их замена. Особенно это заметно в темную пору, когда задействовано много приборов электропитания.

Первым признаком нехватки напряжения является тусклый дальний свет — его лампы требуют большого количества Ватт. В большинстве случаев оказывается, что аккумулятор плохо заряжен.

С такой неполадкой вы справитесь легко и быстро, зарядив его как следует. Однако иногда это не помогает. Загляните под капот — клеммы аккумулятора могут быть плохо зажаты или окислены. Если на парковке ток еще будет сохранять постоянное напряжение, то во время езди из-за вибрации клеммы могут отходить, размыкая цепь. Для устранения проблемы необходимо хорошенько смазать крепежи и перетянуть болты, иногда поможет только замена старых клемм на новые.

Характеристика автомобиля ВАЗ 2110

Автомобиль ВАЗ 2110 впервые вышел на арену продаж в 1996 году. На тот момент это был серьезный прорыв вперед, проект оригинальный, выходящий за рамки стандартов, принятых «АвтоВАЗом» в предыдущие годы. С «десятки» начинается новая история успеха «Волжского автомобильного завода». Сегодня эта модель по-прежнему является популярной, востребованной и актуальной.

В первую очередь благодаря неплохим техническим характеристикам и привлекательной внешности. Многие отмечают приемлемую стоимость модели и возможность выполнить ремонт самостоятельно. ВАЗ 2110 — это практичный, вполне простой, но не лишенный внешней эстетики автомобиль. За годы работы над моделью производитель выпустил около десятка вполне удачных версий — от базовых до модернизированных, отвечающих всем современным требованиям к качеству и функциональности.

Под капотом установлено два типа силовых агрегатов: бензиновые карбюраторный и инжекторный, 8- и 16-клапанные, объемом 1.5 и 2 литра. Самая простая версия способна разгоняться до скорости в 170 км/ч, люксовая — намного быстрее и наращивает скорость под 200 км/ч. Основные качества машины — легкость, динамичность хода, потребление умеренного количества горючего, ремонтопригодность.

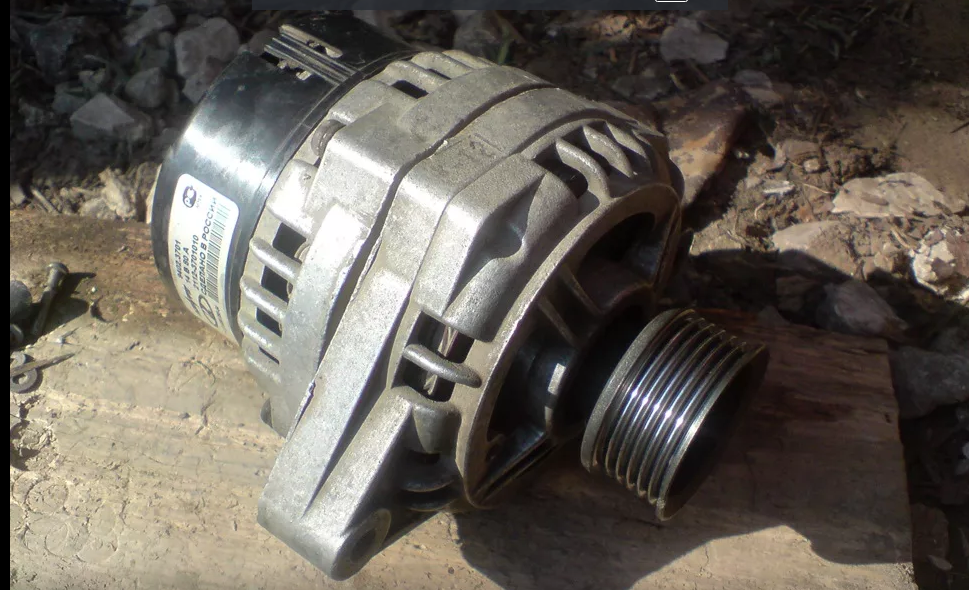

Технические характеристики неплохие, но, как и любой автомобиль, в особенности отечественного производства, ВАЗ 2110 частенько вынуждает своего владельца проводить долгие часы в гараже за ремонтными работами. Одной из наиболее распространенных проблем является генератор ВАЗ.
