Замена рычага передней подвески ваз 2170 приора

Основные неисправности

Балка может выйти из строя по двум причинам:

1. смещение с места;
2. механическое повреждение (чаще всего – трещина).

Когда возникает трещина в рычаге, снижается жесткость кузова на кручение. Этот параметр определяет степень безопасности, а также положение деталей. Дело в том, что при нормальной жесткости кузова, которая закладывается еще при проектировании и получается после финального этапа сборки автомобиля, абсолютно все узлы, агрегаты (вплоть до болтиков) стоят на своем месте, они имеют предельно допустимую амплитуду колебаний. Так, например, подвеска «глотает» ямы – детали активно двигаются, а люди в салоне могут даже не заметить качения.

Кроме того, что с большой вероятностью придется привыкнуть к неприятным звукам, добавится повышенный износ маленьких деталей. Когда рычаг дает трещину, все, что крепится к ней начинает двигаться с большей амплитудой. Проблему временно решают заваркой, но это только откладывает решение проблемы на какой-то срок. Мастера рекомендуют поменять балку.

Механическое повреждение проявляется в связи металла с резиной в рычагах Приоры – когда износ достигает своего апогея, резина трескается, отслаивается. Из-за этого возникает стук в передней и задней подвеске, машина виляет по дороге.

Смещение рычага может произойти после ДТП или попадания в яму – в этом случае может нарушиться сход-развал, сбита рулевая тяга и нанесены иные серьезные повреждения подвески. С такими повреждениями управлять автомобилем запрещено. Для своей безопасности и безопасности других участников дорожного движения рекомендуется вызвать эвакуатор для доставки машины к месту ремонта.

Установка на автомобиль задней независимой подвески

При эксплуатации машины, на которой установлена штатная задняя подвеска, происходит смещение балки автомобиля в сторону арки при прохождении поворотов примерно на 1 см. Если на автомобиле смонтирована задняя независимая подвеска, то такого смещения балки при аналогичных условиях эксплуатации не наблюдается. Задняя независимая подвеска крепится к кузову жестко, без применения в креплении задней подвески сайлентблоков на Приоре, что позволяет избежать бокового смещения балки.

Сайлентблоки, входящие в состав конструкции задней и передней подвесок, выполняют функцию гашения всех крутящих и изгибающих моментов, которые могут возникать при движении, обеспечивая тем самым устойчивое положение автотранспортного средства на неровностях дорожного полотна и на поворотах.

Сайлентблоки монтируются на авто как элемент ходовой и подвески, так как этот элемент конструкции является одним из самых надежных и экономичных способов предотвращения влияния на корпус автомобиля различных видов деформаций и нагрузок, которые способны возникать в процессе эксплуатации автомобиля. Установка и замена сайлентблоков на Приоре предусмотрена в некоторых узлах подвески автомобиля:

Ходовая часть автомобиля Лада Приора

При подборе автомобиля ходовую проверяют чуть ли не с первых минут, что обусловлено сложностью ремонта каждой комплектующей. Устройство лучше знать самому, чтобы определять изношенность механизмов и узлов, понимая какие из них издают неестественный для любимой машины звук.

Наконец, такие знания спасут от того, что нечестные мастера в автосервисе посоветуют поменять лишние детали, хотя изношены они всего на половину. С передней подвеской ВАЗ-2170 нужно быть особенно аккуратным – если говорить про те узлы, которые быстро изнашиваются, ради экономии своего же времени Вы можете заменить их на аналоги.

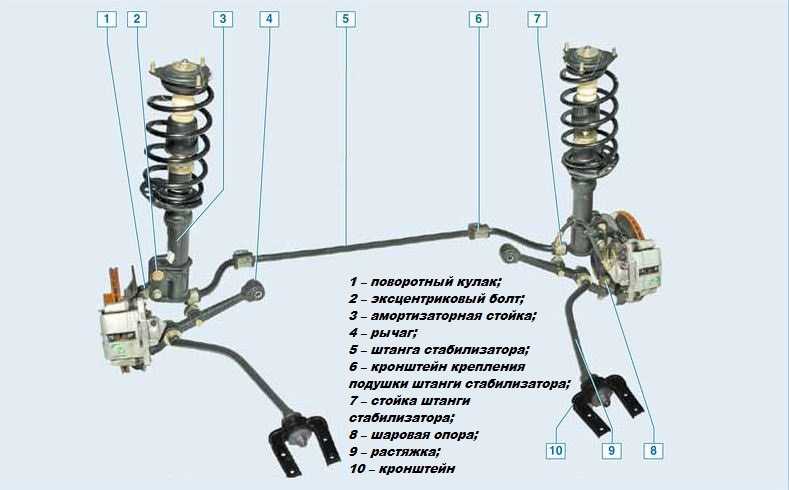

Схема передней подвески автомобиля Приора с цифровыми обозначениями показана на рисунке.

Цифрами обозначены следующие детали:

1. кулак поворотов;
2. эксцентриковый болт;
3. стойка амортизатора;
4. рычаг;
5. стабилизатор;
6. крепление;
7. стойка;
8. поперечная перекладина;
9. шаровая опора;
10. растяжка.

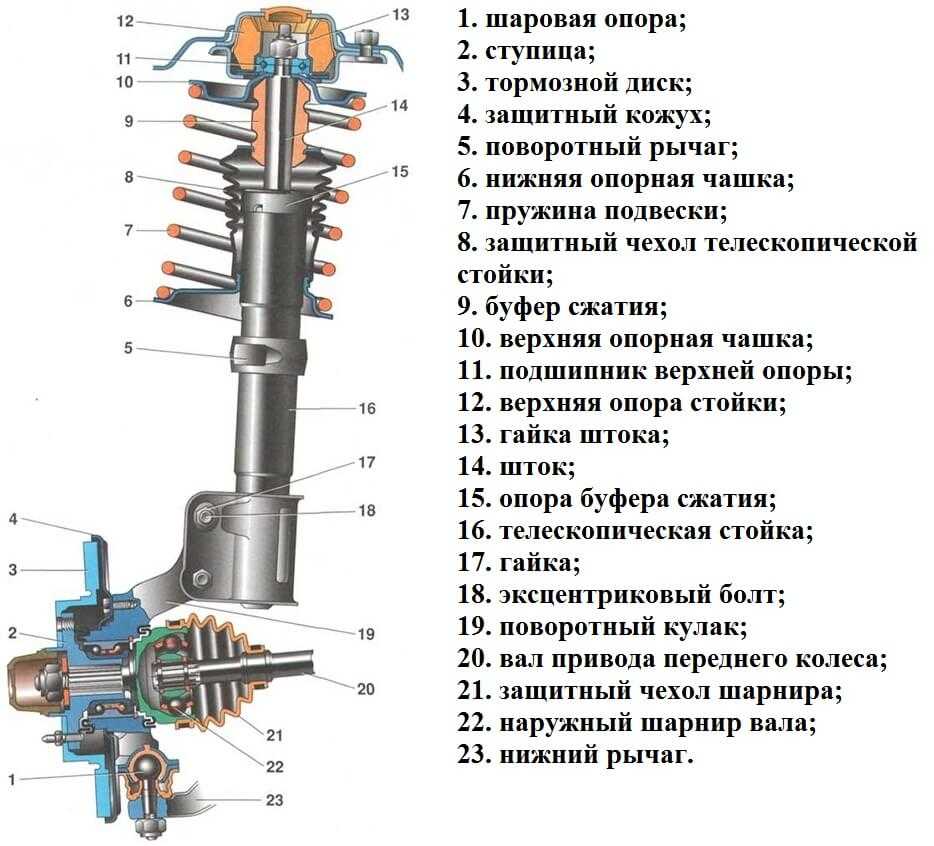

Есть еще один рисунок: подвеска автомашины Приора — схема с обозначениями

• «Группы» деталей отвечают за отдельные задачи. Стабилизатор вместе со своими стойками делает так, чтобы машина поворачивала плавно, колеса крутились синхронно, согласно тому усилию, которое водитель прилагает к повороту руля. Демпфер «гасит» удары от всех ухабов, через которые проходит машина, раскачиваясь, снижая амплитуду движения.
• Ступица – это «посадочное гнездо» для колеса машины. Вместе с суппортом она удерживает его в одной плоскости, не давая ему идти «восьмеркой». Тормозной диск плотно прилегает к этой конструкции, прижимаясь вплотную только тогда, когда водитель нажимает педаль тормоза. Поворотные комплектующие выстраивают правильный угол поворота, стабилизатор ограничивает их действие.
• Независимая система макферсон позволяет проезжать ухабы, слегка раскачиваясь – например, когда водитель проезжает правым колесом по ровной поверхности, а левое заносит на лежачего полицейского, пассажиры чувствуют наклон кузова только из-за того, что левая его часть приподнята. Подвеска как бы «сгибается», оставляя правую часть кузова практически неподвижной, а колеса – прилегающими вплотную к дороге.
• Система ходовой части спереди ВАЗ Лады получилась достаточно удачной, ее устройство изучить несложно, если отнестись к этому с должным пониманием. Когда в ней что-то стучит, разобраться в причине неисправности достаточно легко, но испачкаться в процессе диагностики все же придется.

Задняя подвеска Приоры– из чего состоит, схема

Задняя часть является полузависимой – для достаточной жесткости. Схема устройства всех ее комплектующих показана на рисунке.

Задняя ходовка на Лада Приора

Цифрами обозначены:

1 — защитный кожух;

2 — буфер хода сжатия;

3 — опорная шайба;

4 — изоляционная прокладка пружины;

5 — верхняя опорная чашка пружины;

6 — подушки крепления штока амортизатора;

7 — нижняя опорная чашка пружины;

8 — амортизатор;

9 — болт крепления амортизатора;

10 — болт крепления оси ступицы колеса;

11 — тормозной барабан;

12 — подшипник ступицы;

13 — ступица колеса;

14 — ось; 15 — гайка;

16 — стопорное кольцо;

17 — установочный штифт

Неисправности подвески автомобиля Лада Приора

Немало слов было сказано о том, что нужно «перебирать» ходовую. Каждый шум или стук может вызвать беспокойство даже у опытного автолюбителя, потому что он знает, что внизу есть несколько ценных узлов и механизмов – никто не хочет, чтобы сломались именно они. Но со временем, научившись определять причины неисправности по первичным признакам «болезни», можно примерно оценить стоимость ремонта.

Шум или стук в передней подвеске Лада Приора

Больше беспокойства насчет ходовой вызывают именно посторонние звуки – как будто какая-то важная деталь «оголилась», потеряв защиту, и теперь нещадно избивается до полного износа. Есть несколько причин, из-за которых могут доноситься странные звуки с передней части:

• амортизатор сломался;
• крепление стабилизатора или его подушки ослабилось, произошло механическое повреждение;
• место крепления верхней опоры к кузову расшаталось;
• прокладка опоры стерлась;
• разрушились сайлентблоки;
• растяжки «стаба»;
• шаровой шарнир рычага «гуляет» или скрипит;
• пружина демпфера механически повреждена или растянута;
• буфер хода сжатия уменьшился;
• нарушена балансировка колес.

Также в передней части ходовой встречаются следующие признаки неисправности:

• протекает жидкость из стойки амортизатора;
• амортизатор работает неэффективно;
• амортизаторы пробивает;
• машину ведет вправо или влево при езде прямо;
• шины изнашиваются слишком быстро;
• шины изнашиваются неравномерно.

Самостоятельная замена сайлентблоков нижних рычагов ВАЗ 2110 — пошаговая инструкция

2. Снимаем защиту двигателя если есть, обрабатываем проникающей жидкостью гайки и болты соединений, которые необходимо разобрать.

4. Выкручиваем болты и гайки, тем самым освобождая рычаг, в котором необходимо заменить сайлентблоки. Особо расписывать здесь нечего, все определенно просто, откручиваете болт или гайку если не откручивается, брызгаем WD-шкой или греем закисшую (прикипевшую) гайку.

6. Выпрессовка, независимо от того какой из вариантов вы выберете (тиски или съемник), производится по одному и тому же принципу с одной стороны делается упор и давление на сайлентблок, а с другой создается полость, в которую этот сайлентблок выдавливается.

9. Будьте внимательны, не спешите и следите за тем, как будет происходить запрессовка, сайлентблок должен идти ровно и остановиться лишь после того, как его фиксирующие буртики немного выйдут из посадочного гнезда. Этими буртиками «сайлент» будет держаться в гнезде, если вы не дотянете или перетянете, то срок службы изделия может существенно сократиться, более того во время сборки могут возникнуть проблемы.

10. После запрессовки сайлентблоков все собирается в обратной последовательности. В зависимости о того, что и каким образом вы разбирали может потребоваться регулировка развал-схождения.

Источники

• http://www.allanda-auto.ru/remont_vaz/vaz_2112_zamena_perednej_stojki.html
• http://carfrance.ru/zamena-sajlentbolokov/
• http://vaz-remont.ru/kak-zamenit-sajlentbloki-nizhnix-rychagov-na-vaz-2110-2112-svoimi-rukami/

Как разбирается передняя и задняя подвеска

Ходовая состоит из 41 детали, поэтому ее разборка занимает больше времени, а сборка может потребовать дополнительной настройки. Процесс выглядит следующим образом:

1. Поочередно баллонным ключом ослабьте болты на колесе, подтяните машину на смотровую яму или эстакаду. Обязательно затяните ручник – так Вы застопорите задние, теперь снимайте спереди.
2. Открутите гайки со ступиц, теперь можно вынимать стальной стержень шаровой опоры из стойки демпфера.
3. Отсоедините стабилизатор от рычага. Открепите шаровые от кулака поворотов и достаньте их.
4. Отсоедините кронштейн от кузова, а затем достаньте растяжку. Попутно ослабьте держатели колодок.
5. Подвяжите тормозной суппорт, оставив его прикрепленным к шлангу. Снять его не так сложно, но вот устанавливать гораздо сложнее, поэтому проще оставить его висеть.
6. Открутите гайки с демпфера, снимите его, а затем и защитный кулак.
7. Торцевыми ключами выньте крепления шарового шарнира, кулака поворотов. Старайтесь не повредить защитный чехол шарнира.
8. Разбор ходовой сзади выглядит следующим образом:
9. Поставьте машину на яму (лучше, конечно, использовать подъемник);
10. Откройте багажник, под облицовкой (которая закрывает колесные арки) ослабьте болты амортизаторов.
11. Постепенно ослабляя болты крепления колес, снимите их.
12. Открутите скобы, крепящие тросы ручника, затем снимите их – иначе они будут мешаться. Открутите барабанные механизмы, наконечники троса, фланцы.
13. Достаньте трубки тормозного механизма. Открутите шайбу приводного рычага, затем достаньте сам привод.
14. Снимите опоры демпфера.
15. снимайте стойку.
16. Открутите крепежи балки (снизу), плавно спустите ее на землю.
