Замена печки lada kalina sedan (ваз калина) своими руками

Демонтаж старого радиатора печки Лада Калина

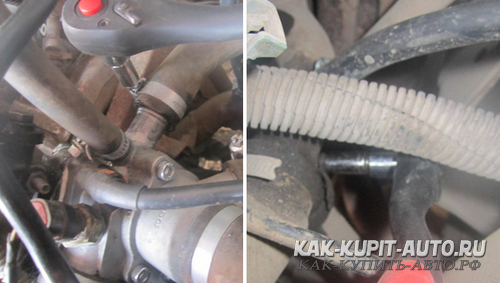

Итак, когда тосол слит, снимаем с верхнего и нижнего штуцеров двигателя патрубки, питающие печку.

Диаметры нижнего и верхнего патрубков со стороны двигателя составляют 20 мм.

Диаметр обоих штуцеров без учета бортиков – также 20 мм.

Если обратить внимание на выступающие на штуцерах бортики, то становится ясно, почему на них очень трудно надеть армированный шланг диаметром 18 мм. Во всяком случае, мне это сделать не удалось

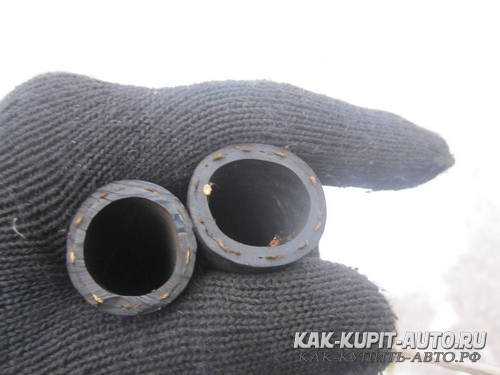

А вот 20-й шланг подходил идеально, поэтому я рекомендую Вам использовать именно шланг диаметром 20 мм.

У меня 20-й шланг был установлен с радиатором от Газели, но при замене на штатный радиатор, эти шланги отправились в утиль, а их место занял шланг диаметром 18 мм (т.к. был в запасе). Однако, чтобы соединить его с двигателем, я делал переходники, но об этом чуть ниже.

Дальше нам надо добраться до штуцеров радиатора отопителя и снять с них старые патрубки. Сделать это непросто – штуцера находятся в труднодоступном месте, поэтому я открутил от рулевой рейки левую тягу (на фото она лежит поверх рулевой рейки), хотя, возможно, Вы обойдетесь и без этой операции. Хомуты на штуцерах сильно окислились, да и для работы ключом там просто нет места, поэтому отвернуть хомуты мне удалось лишь длинными тонкогубцами:

Когда шланги сняты, откручиваем гайку, которая находится на длинной шпильке, слева от штуцеров радиатора печки:

Забегая вперед, скажу, что эта шпилька крепит к моторному щиту стальную пластину, на которой приклеена резиновая прокладка, обеспечивающая герметичность салона. Вот ее фото со стороны педалей:

Хомут нижнего партрубка откручивается проще:

Патрубки сняты. Верхний шланг – длиннее (на фото он внизу)

Теперь перемещаемся в салон и откручиваем три винта, фиксирующие крышку радиатора печки, а также блестящую стальную пластину:

Далее, снимаем педаль газа с кронштейна. Можно ее отсоединить от тросика газа, но я этого делать не стал – просто убрал ее в сторону.

Заодно сразу выдвинем на себя педаль тормоза – это обеспечит нам достаточно места, чтобы вынуть радиатор из его ниши. Разобрать педаль тормоза надо, если Вы предпочтете легко достать старый радиатор, не распиливая его ножовкой по металлу, как это делают . Для этого, снимаем стопорную пластину и вынимаем шплинт, которым педаль крепится к штоку:

Далее надо снять датчик нажатия тормоза. Отсоединяем от датчика две клеммы, ослабляем пластиковую гайку на 19 и выкручиваем датчик из его резьбы.

Подсказка: если отметите маркером место на резьбе, где находилась гайка, то при сборке настройка стоп-сигнала займет у Вас гораздо меньше времени.

Когда педаль отсоединена, и датчик стопа снят, педаль свободно двигается в продольном направлении. Выводим педаль назад (на себя) и влево. Этому будет препятствовать упор на педали, в который раньше упирался демонтированный датчик. Упор может даже слегка отогнуться – это не страшно (при сборке мы вернем его в исходное положение), главное сейчас вывести педаль на себя.

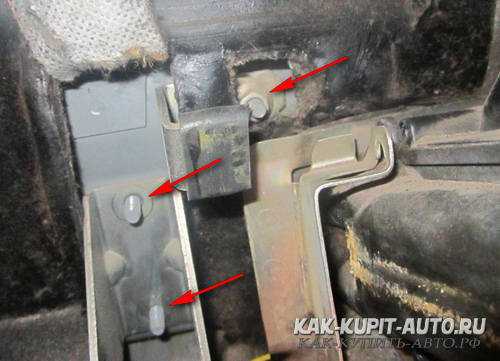

Дальше поднимаем шумку и головкой на 10 откручиваем три болта крепления кронштейна педали газа к кузову.

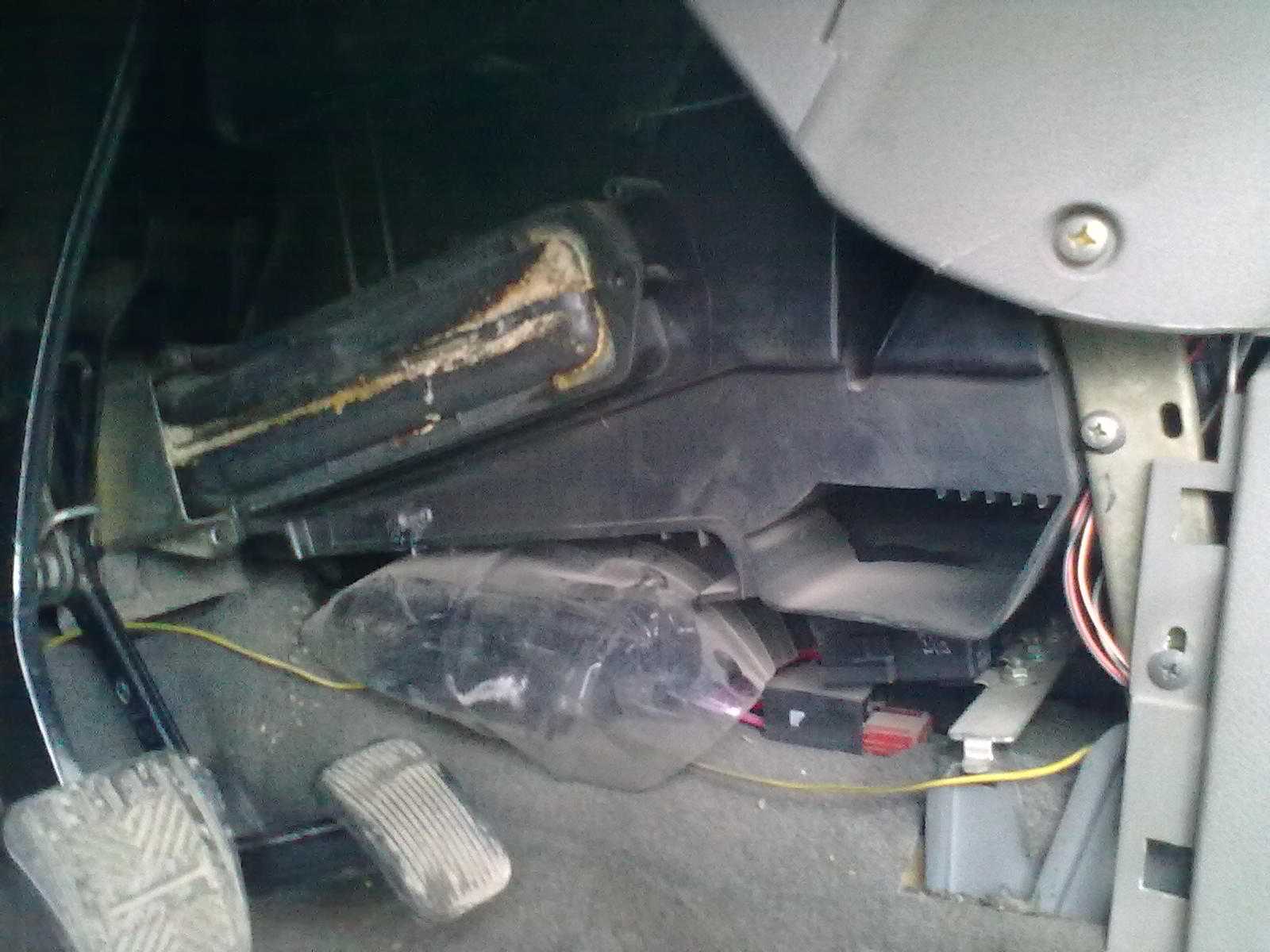

Кронштейн снимаем, лишнюю шумку отворачиваем в сторону и Вы можете попробовать вынуть радиатор печки из его гнезда. Если Вам это удастся, значит вся эта статья написана зря, ведь таким же образом можно поставить на место новый радиатор )). Если же чуда не случилось, и вытащить радиатор Вам помешали штуцера, торчащие в моторный отсек, то берете какие-нибудь клещи и смело перекусывайте штуцера под основание. Постарайтесь не повредить уплотнитель, прикрепленный к стальной пластине – он нам еще пригодится.

Когда внешняя часть штуцеров будет отломана – снимите со штуцеров стальную пластину с уплотнителем. Если штуцера все еще мешают – отломайте их под основание.

Далее, легким движением вынимаем старый радиатор из его посадочного места. Теперь можно приступать к установке нового. Если будете пробовать поставить радиатор как есть, постарайтесь не замять его края – алюминиевые пластины очень тонкие, их легко повредить.

Основной этап

Замена радиатора печки в Лада Калина доступна посредством двух способов:

Традиционный. Здесь понадобится выполнить разборку передней панели. Извлечение узла предполагается через открывшийся проем.
Быстрый, без снятия панели. Он не предусматривает потребности в демонтаже панели. Извлечение радиатора осуществляется в направлении в бок. Аналогичным действием производится монтаж нового изделия. Здесь потребуется немного надрезать декоративную панель радиатора, дабы увеличить ширину технологического проема, необходимого для монтажного процесса.

Именно о данном способе пойдет далее речь, как поменять радиатор своими руками непосредственно без снятия панели.

Многие опытные владельцы советуют сделать обозначенный проем перед непосредственным демонтажем радиатора LADA Kalina. Также можно озадачиться созданием проема перед установкой нового изделия.

Для свободного извлечения узла в бок понадобится отвинтить пластмассовую накладку, расположенную сбоку.
Теперь отодвигаем ранее указанную пластину, которая служит для прикрытия штуцеров радиатора.
Эти элементы обрезаем выдвинутым полотном ножовки. Манипуляция требуется для возможности бокового смещения старого узла.
Подняв тормозную педаль, производим извлечение отработанного изделия.

Если с извлечением штока тормозного педального узла наблюдаются сложности, то рекомендуем применить порезку и извлечение старого радиатора по частям

После снятия надрезаем ранее указанную пластиковую рамку
Теперь в появившийся проем можно без труда установить новое изделие
Последним действием в сборочном этапе, выполняемом по обратному алгоритму, будет заливка жидкости.

Замена радиатора печки завершена.

Устройство радиатора печки

Печка автомобиля состоит из корпуса с заслонками и металлического радиатора с трубками. Устанавливают два типа: медные и алюминиевые. У каждого есть свои преимущества:

Медные отопители обладают меньшей теплопроводностью, они медленнее нагреваются и также отдают тепло. Надежность и ремонтопригодность у них выше, радиатор всегда можно запаять.
Алюминий ценят за быстрый прогрев и хорошую теплоотдачу, низкую цену и малый вес. Но в случае протечки отремонтировать его невозможно.

Только что распакованный радиатор печки на Лада Калина

Частые неисправности узла:

ухудшается нагрев из-за забитости трубок и сот;
течь антифриза;
влажный туман в салоне из-за негерметичности стыков;
трещины на подводящих патрубках.

Эти неисправности сопровождаются падением уровня охлаждающей жидкости в расширительном бачке автомобиля, повышением температуры двигателя. Чаще всего течь обнаруживает себя зимой во время резких перепадов температур. Пары этиленгликоля токсичны, поэтому затягивать с ремонтом нельзя.

Обнаружить печку на «Калине» несложно – она находится сразу за центральной консолью, немного ниже магнитолы. Размер радиатора 24 на 20 см, толщина 5 см. Сразу под ним установлен ЭБУ двигателя, который часто заливает тосолом при серьёзной утечке.

Причины выхода радиатора из строя:

низкое качество антифриза, образование в нем накипи и твердых осадков, забивающих трубки печки;
дешёвые виды тосола агрессивны к алюминию и приводят к коррозии и появлению трещин;
некачественные изделия или подделки под известные марки;
использование воды зимой;
разрушения вследствие длительной эксплуатации.

Замена без снятия панели

Самый простой вариант замены радиатора не предполагает снятия центральной консоли. Алгоритм действий следующий:

Работы следует проводить после того, как двигатель полностью остынет.
Снимаем плюсовую клемму с аккумулятора.
Откручиваем пробку, расположенную в нижней части радиатора и сливаем антифриз.
Снимаем корпус воздушного фильтра и патрубка подачи воздуха.
Вот место где выходят патрубки отопителя под капот..
Теперь вы получаете доступ к креплению радиатора печки. Со стороны капота откручиваем гайку и снимаем патрубки отвода и подачи охладителя.
Продолжаем демонтаж из салона авто. Снимаем педаль газа, предварительно отсоединив ее от тросика управления. Демонтируем декоративные накладки, установленные на рулевой колонке. Снимаем элементы управления поворотниками, дворниками.
Производим демонтаж колонки. Она закреплена на четырех гайках, расположенных в районе электроусилителя руля. Также потребуется открутить болт крепления карданчика, расположенный на рулевой рейке.
Теперь вам открывается доступ к самому радиатору. Откручиваем декоративную накладку радиатора, закрепленную на трех болтах.
Берем ножовку и спиливаем боковую часть пластикового корпуса отопительной системы. Впоследствии ее придется приклеить обратно.
После того, как часть кожуха будет выпилена, неисправный радиатор извлекается.

На последнем этапе необходимо установить новую деталь. Далее монтируем снятые узлы в обратной последовательности.

Демонтированный радиатор отопителя на пробеге 46 000 км. Явных следов подтёков не было, но воняло в салоне очень сильно.

Удаляем воздушную пробку

После замены отопителя в системе появится воздушная пробка. Это ПЛОХО! Плохо и для охлаждения, и радиатор не будет полностью прогреваться и будет холодно в салоне.

Этот способ подходит для всех обладателей Лада Калина. И с электронной педалью и без неё.

Заливаем антифриз по нижнюю риску бачка ОЖ.
Заводим двигатель.
Откручиваем (ослабляем) датчик температуры.
Ждём когда выйдет воздух и пойдёт охлаждающая жидкость. При необходимости доливаем до нижней риски антифриз.
Закручиваем датчик температуры.
Даём прогреться двигателю до рабочей температуры, включаем печку и проверяем «идёт ли тепло в салон».

Артикулы

Оригинальный артикул — LADA 11180-8101060-00.

Новый радиатор приобретают и меняют вместе с резиновыми патрубками.

Аналоги

Снизу проверенные временем аналоги. На самом деле их достаточно больше.

PEKAR 11188101060
LUZAR LRh 0118
KRAFT KT104017
ДААЗ 1118.8101060

Когда менять?

Вспомним советское время, когда все радиаторы, включая и изделия для системы отопления, изготавливались из меди. Эти узлы обладали завидной надежностью, поэтому замена радиатора печки была в числе редких процедур, а ремонтопригодность не вызывала сомнений. Иногда появлялась необходимость очищать полости этих изделий от образовавшейся накипи.

Начало 90-х ознаменовалось появлением алюминиевых радиаторов, являющихся более дешевыми. Такие узлы обзавелись немалой популярностью в среде производителей, которые и поныне прибегают к их установке в свои новые и имеющиеся в модельных линейках автомобили. Эту тенденцию также исповедует «АвтоВАЗ», героически комплектуя Лада Калина алюминиевыми версиями радиаторов.

Применение изделий такого плана вызывает ряд проблем:

Алюминиевое изделие не обладает долговечностью и проявляет склонность к появлению утечек спустя пару-тройку лет интенсивной эксплуатации. Такой случай не предполагает ремонта, поскольку устранить течь в изделии не представляется возможным.
Охлаждающая жидкость, испаряясь через негерметичный радиатор, создает ядовитые пары, которые проникают в салон, обладают сладковатым привкусом и оседают на стеклах в виде запотевания, похожего на жирные пятна.
Конструктивно под этим радиатором производитель расположил контроллер бортовой системы. При попадании антифриза внутрь этого устройства наблюдается выход его из строя. Замена контроллера недешева, поэтому принятие мер по скорейшей замене радиатора здесь как нельзя кстати.
Доступ к радиаторному узлу весьма непрост, поэтому даже такое мероприятие как очистка является весьма трудоемким занятием.

В числе главных причин, вызывающих утечку антифриза из отопительного радиатора, фигурирует применение владельцами Лада Калина дешевых антифризов. Подделок на рынке предостаточно, поэтому внимательность при выборе – один залогов беспроблемной работы системы отопления. Подделки заключают в себе присутствие разных вредных веществ, которые проявляют негативное воздействие на алюминиевую структуру, вызывая протечку.

Сегодня довольно популярными в продаже стали специальные герметизирующие вещества, призванные изнутри ликвидировать небольшую утечку. Данный способ не всегда способен оказать помощь, а вот риск засорения всего контура охлаждения достаточно велик. Не следует доверять таким компонентам, а нужно склоняться к скорейшей замене радиатора.

Какую модификацию этого элемента выбрать? Большинство владельцев в один голос рекомендуют продукцию «ДААЗ» (Димитровградского автоагрегатного завода).

Как слить тосол на Калине?

Во избежание ожогов, работы с охлаждающей жидкостью выполняйте только на остывшем моторе. При прогретом двигателе тосол в системе находится под давлением, поэтому не снимайте патрубки и не открывайте крышку бачка ОЖ, пока мотор не остынет.

Слить тосол можно двумя способами:

1) Можно открутить сливную пробку в нижней правой части радиатора охлаждения двигателя и открыть пробку расширительного бачка. Если будете сливать классическим методом, то рекомендую Вам штатную пробку радиатора заменить на вот такую тюнинг-версию, которая продается в магазине за 15 р. Шлицы под отвертку на штатной пробке (на фото — слева) быстро разбиваются, искать ее приходится на ощупь – она не выступает из радиатора, а тюнинговая пробка (на фото — справа) хорошо заметна и легко откручивается от руки. Всем калиноводам рекомендую поставить такую пробку!

2) Второй метод слива антифриза заключается в том, чтобы слить лишь ту часть тосола, которая находится в радиаторе печки (1-2 литра). При этом вся слитая ОЖ будет собрана в канистру и ни капли не прольется, а остальная жидкость останется на своих местах в системе.

Методика следующая: снимаем шланг с подогрева дроссельного узла:

Из этого шланга будет сливаться ОЖ, поэтому его надо нарастить другим шлангом, а свободный конец положить в канистру, где будет собираться слитый тосол. В качестве переходника я использую высокую головку на 10, благо в ней есть сквозное отверстие, и, по сути, она является трубкой.

Далее, зажимаем пальцем штуцер подогрева дроссельного узла (с которого снят шланг) и дуем в расширительный бачок. Давление в системе возрастает и антифриз устремляется по шлангу прямо в канистру. Когда из шланга пойдет воздух, значит основная часть тосола из печки уже вышла.

Дуть в расширительный бачок – занятие на любителя, поэтому кто-то предпочтет слить ОЖ через пробку радиатора, но я для себя сделал простейшее преспособление, позволяющее накачивать воздух в систему с помощью компрессора. Разобрав старую пробку от расширительного бачка, я просверлил в ней отверстие и вставил изнутри сосок от автомобильной камеры:

Теперь накачиваем бачек насосом или компрессором и ОЖ сливается сама.

Способ со снятием торпедо на «Калине»

Этот метод рекомендован заводом и используется во всех официальных сервисах. К преимуществам такого способа можно отнести сохранность всех пластиковых элементов и плотная установка печки на свое посадочное место.

Демонтаж начинаем с отключения минусовой клеммы аккумулятора и снятия декоративного жабо под капотом. Вместе с ним убираем корпус воздушного фильтра и сам аккумулятор, освобождая доступ к патрубкам отопительного радиатора.

Сливаем антифриз в приготовленную ёмкость. Теперь можно отсоединить шланги, идущие к печке, и открутить болт фиксации отопителя к моторному щиту.

Переходим в салон автомобиля и приступаем к откручиванию саморезов по обеим сторонам передней панели.
Убираем декоративную накладку перед лобовым стеклом, дефлекторы воздуховодов, магнитолу, ручки управления климатом.
Снимаем блок управления климатом, аккуратно отсоединив все провода и тяги

Под ней есть два шурупа, которые необходимо выкрутить, так как они удерживают панель.
Демонтируем декоративный кожух вокруг рулевой колонки, под ним снимаем подрулевые переключатели и замок зажигания.

Для снятия панели целиком откручивают 9 гаек и осторожно, не обрывая провода, вытаскиваем её из машины.

Перед нами открывается блок отопителя, который прикручен к вертикальным ребрам жесткости. Отсоединяем все крепежи и вытаскиваем корпус целиком.
Разбираем и заменяем неисправную деталь

Между радиатором отопителя и стенкой корпуса не должно быть зазоров. Сборку ведут в обратной последовательности.
Устанавливая переднюю панель на место, подсоединяем все электрические разъемы и укладываем проводку на свое место. Торпедо должна легко и без усилий прилегать к моторному щиту, а крепёжные отверстия совпадать.
Собираем мелкие элементы декора и подключаем шланги под капотом автомобиля. Заливаем тосол, пускаем двигатель, проверяем работоспособность отремонтированного отопителя.

Процедуру по замене радиатора с полной разборкой удобно совмещать с шумоизоляцией машины или другими подобными работами, когда необходима разборка салона.

Метод без снятия приборной панели

Замена радиатора печки на Лада Калина без снятия панели стала популярной благодаря быстроте и необходимости демонтировать минимальное количество узлов. Алгоритм имеет некоторые отличия от классического.

Сливаем ОЖ и убираем всё лишнее под капотом, откручиваем хомуты, которыми крепятся шланги на входе и выходе печки.
В салоне разбирать начинаем рулевую колонку – демонтируем защитный кожух, подрулевые переключатели, всю проводку к ним. Освобождаем доступ к рулевой колонке и педальному узлу.
Снимается рулевая колонка в месте крепления электроусилителя. Она держится на 4 болтах и отсоединяется от карданчика.
Из салона демонтируется педаль газа (3 болта), тросик газа отсоединяют. Педаль тормоза не мешает снятию радиатора, но если её снять, то работать будет намного удобнее.
Доступ к боковой стенке отопителя теперь открыт и его можно вытащить. Для этого снимают декоративную крышку отопителя открутив 3 винта.
Становится понятно, что целиком радиатор в отверстие не пролезет. Для расширения отверстия следует воспользоваться ножовкой, лобзиком, небольшой болгаркой, чтобы пропилить корпус. Выпиливают одним целым куском. После замены печки его потребуется вклеить на место. Патрубки можно отрезать – они больше не пригодятся.
Вытаскиваем печку в направлении педального узла. В ней еще останется немного охлаждающей жидкости.
Новый радиатор примеряем по месту. Для удобства установки патрубки укорачивают на 1-2 см. Наклеиваем полоски против вибрации и уплотнитель по периметру.
Натягиваем шланги на штуцера, фиксируем их хомутами, печь плотно фиксируем в корпусе отопителя и закрываем декоративную крышку. На герметик или клей устанавливаем вырезанный кусок пластмассы.
Собираем остальные узлы в обратной последовательности, заливаем антифриз и проверяем работоспособность всей системы.

Преимущества этого способа очевидны: не требуется трудоёмкая разборка и отсоединение многочисленных разъемов. В передней панели не появятся сверчки после сборки, а в дальнейшем разборка и замена радиатора отопителя происходит намного проще. Эффективность работы печки от этого не снижается.

Видео: Лада Калина — замена радиатор печки (без снятия панели)

Как показывает опыт эксплуатации нового радиатора хватает на 3-5 лет эксплуатации, после чего неизбежно начинаются проблемы. Каким способом ремонтировать решает водитель. Наличия простейших навыков обслуживания автомобиля будет достаточно для самостоятельной замены в гараже. В противном случае стоит обратиться в сервис. «Калина» с кондиционером имеет более сложную климатическую установку с двумя радиаторами и замену отопителя салона производят с разборкой всей передней панели.
