Ремонт и замена печки на ваз (lada) 2110/2111/2112

Что такое термостат?

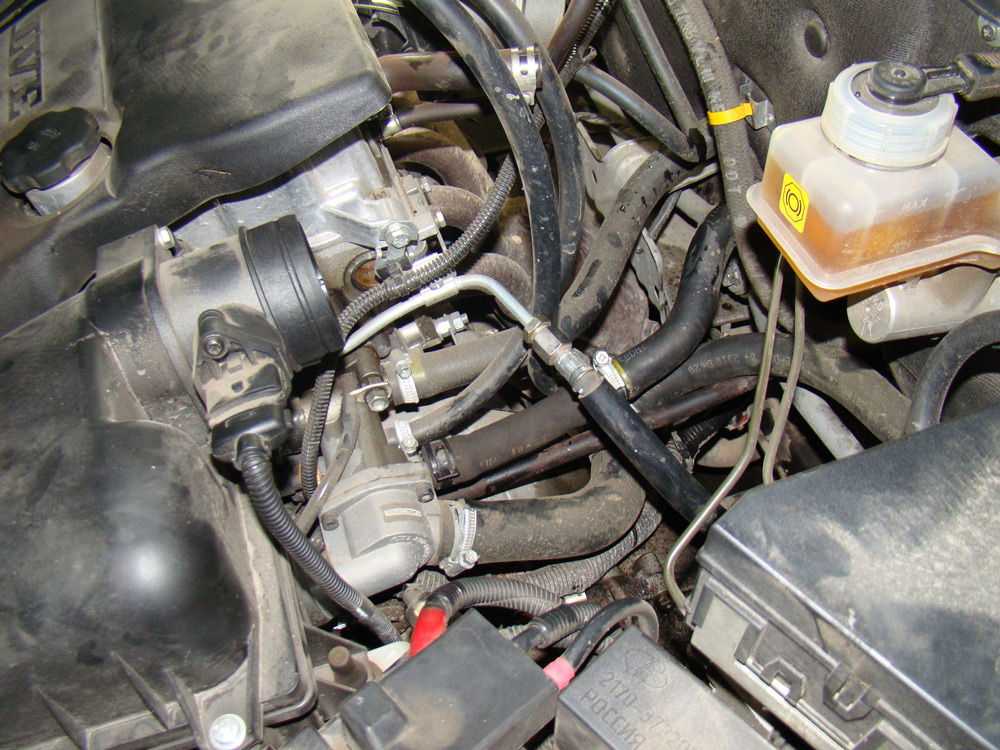

Термостат сам по себе является важной деталью в системе охлаждения двигателя. Он предназначен для того, чтобы бы двигатель охлаждался согласно его потребностям.. Например, вы запустили двигатель «на холодную», потом при градусах от 80 до 90 открывается большой круг и жидкость попадает в радиатор и начинает охлаждать двигатель более интенсивно, чем по малому кругу.

Например, вы запустили двигатель «на холодную», потом при градусах от 80 до 90 открывается большой круг и жидкость попадает в радиатор и начинает охлаждать двигатель более интенсивно, чем по малому кругу.

Сам по себе термостат состоит из:

1. Корпус.
2. Внутренний отсек.
3. 2 патрубка клапанами.
4. «Сердцевина». Термоэлемент (порошки меди, смесь гранулированного воска, графита и алюминия в специальной пропорции).
5. Клапаны.

Как выявить поломку?

Двигатель начинает перегреваться или не доходить до рабочей температуры — это основные два критерия неисправного термостата.

Но существуют и вспомогательные признаки: остутствует тепло в салоне при похолодании, снижение динамических показателей (мощность, скорость) повышенный расход топлива (о паспортных нормах расхода здесь).

Лада 2110 «ласточка» › Бортжурнал › Замена радиатора печки

Краткая предыстория: в какой то момент стали запотевать стекла: обдув печкой и протирание тряпкой не помогали. Вердикт: скорее всего подтекает радиатор печки, хотя видимых подтеков видно не было, тосол визуально не уходил. На станции за замену зарядили 2500 руб, обосновав это необходимостью разборки «полмашины». Решил делать сам. Далее подробный фотоотчет с комментариями.

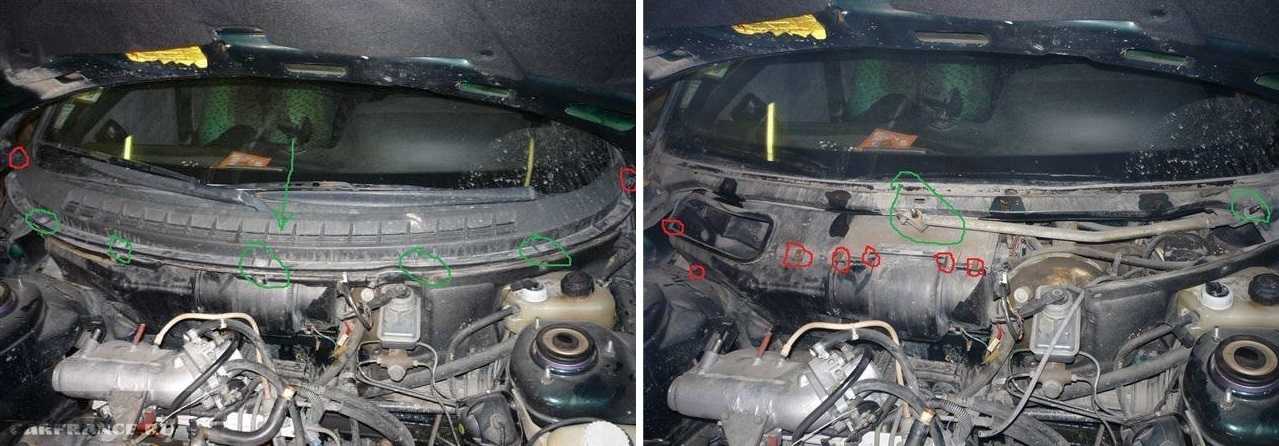

Снимаем дворники и жабо. Само жабо полностью не снимал, отодвинув его в сторону лобового стекла

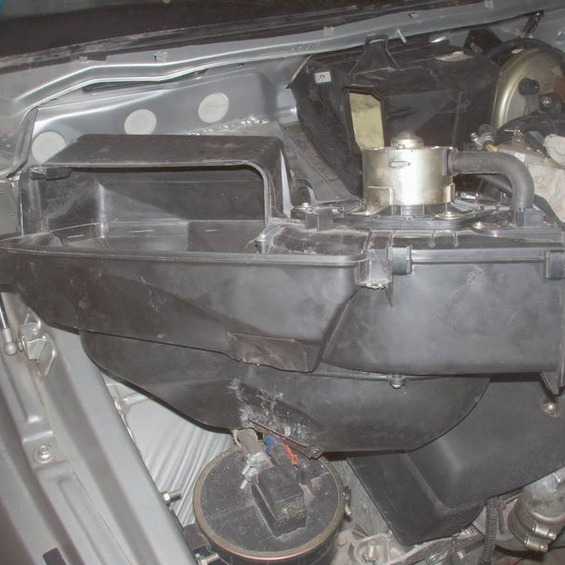

Скидываем с корпуса отопителя сверху все застежки и откручиваем все саморезы, снимаем корпус вентилятора и корпус ниши салонного фильтра

Добираемся до радиатора

При открытии передних дверей главное не поломать кончики жабо

Откручиваем главный тормозной цилиндр (2 гайки) от вакуумного усилителя, затем из салона откручиваем педаль тормоза вместе с вакуумным усилителем (немного неудобная процедура). При своих небольших габаритах мне было проще расположиться под рулем и отвернуть 4 гайки вокруг педали.

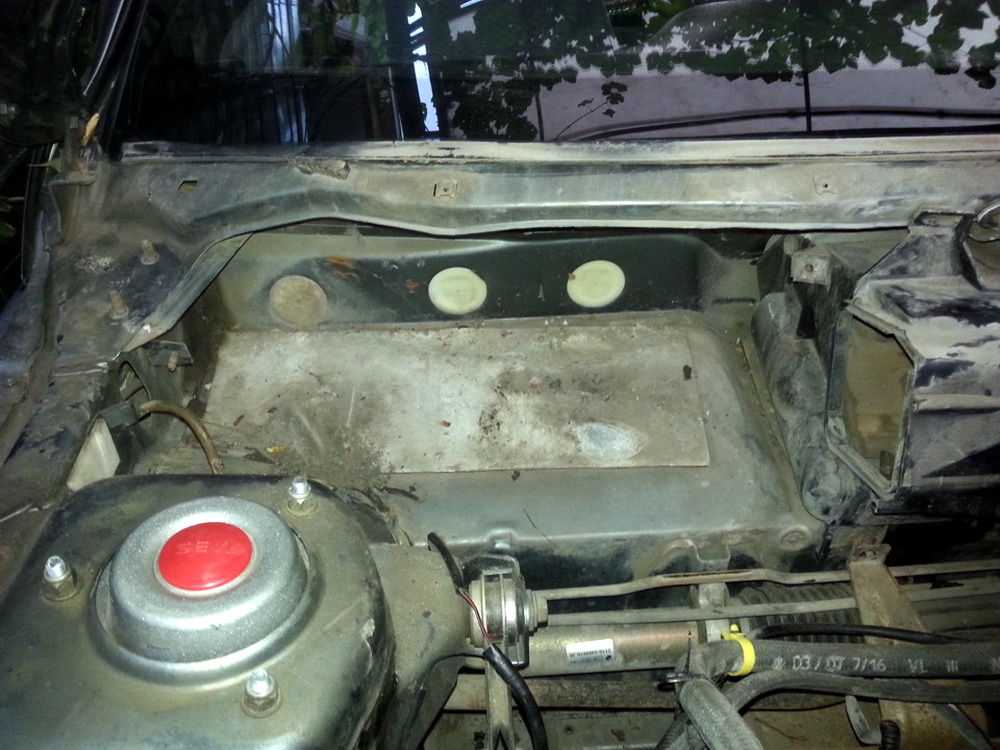

Извлекаем старый радиатор.

Тосол я не сливал, но купил заранее на доливку 3 литра. Немного вытекло при снятии шлангов. У меня при извлечении радиатора сломался один шланг, видимо он уже был треснут.

Так как я уже купил новый радиатор и шланги, решено было заменить все. Самый неудобный шланг тот, что идет в двигатель.

Теперь вытираем место установки нового радиатора от тосола и грязи.

Шланги посадил на герметик

Новый радиатор в отличие от старого по периметру ничем не обклеен (старый в поролоне), я приклеил по углам кусочки мягкой пористой резины, чтоб не гремел.

Помазал патрубки радиатора герметиком и частично вставил в нишу.

В таком положении одеваем и фиксируем хомутами все шланги. Хомуты брал подороже, чтобы надолго хватило. Собираем корпус

На данном этапе важно, чтобы заслонка попала на направляющую (по памяти это стыковку необходимо делать при максимальной накрутке регулятора печки). После установки корпуса заслонки (кропотливый и небыстрый процесс) не поленитесь накинуть клеммы и проверить работу заслонки, чтобы убедиться в ее открытии/закрытии

Дальше можно собирать все остальное. Я собирал все сразу до конца. Заливаем тосол, закрепляем вакуумный усилитель и тормозной цилиндр, не забываем подцепить все клеммы обратно и как говорится: ВУАЛЯ!Бытовой химией отмыл все стекла, но в течении нескольких первых дней слабозаметный легкий налет все же появился вновь. Видимо, осели остатки испарений тосола из системы, но больше не потеют. Все сухо и отлично.P.S. Реле регулятора отопителя расположено рядом с радиатором печки. Если отопитель не регулируется на средние температуры (только или тепло, или холодно), рекомендую попутно сразу заменить и его.Ключевые слова: ВАЗ 2110, печка, радиатор отопителя старого образца, замена, самостоятельный ремонт.

Цена вопроса: 1 500 ₽ Пробег: 120000 км

Нравится 25 Подписаться

Радиаторы печки ваз 2110, 2112, 2111 виды

Перед тем как вы приступите к ремонту, выясните какая модель радиатора установлена у вас на автомобиле.  Для простоты, вспомните год производства автомобиля. До осени 2003, на автомобили семейства ВАЗ — 21ХХ  устанавливались  радиаторы старого образца, в последующий период — нового.  В целом, конструкция радиаторов очень похожа, но не большие отличия делают их не взаимозаменяемыми.  В связи с этим их ремонт и замена, также проходит по разному.

Внимание
Не так часто на рынке присутствуют — медные радиаторы. Обладающие большей теплоотдачей, но и в тоже время большей стоимостью

Превышающую стоимость стандартного, алюминиевого в два-три раза.

Техническое обслуживание

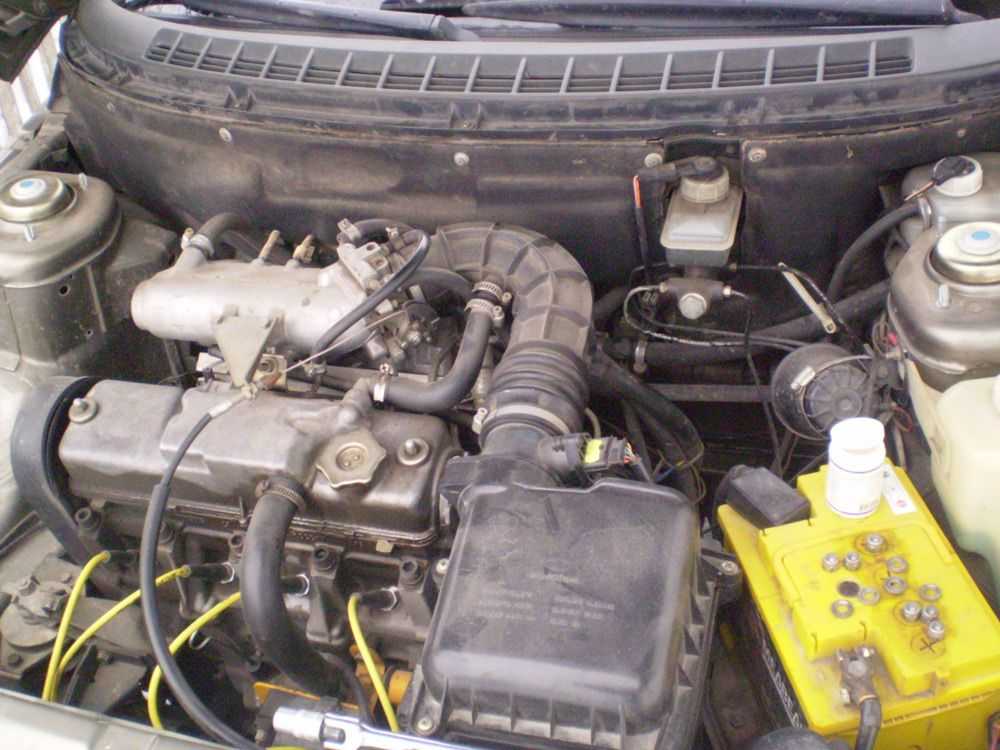

Регулярное техническое обслуживание двигателя ВАЗ 2111 обеспечивает достаточно длительную и беспроблемную эксплуатацию

Как и все вазовские силовые агрегаты, двигатель ВАЗ 2111 необходимо периодически осматривать (визуальный контроль), обращая особое внимание на:

• наличие протечек тосола и моторного масла;
• целостность высоковольтных проводов;
• исправность свечей зажигания;
• состояние фильтрующего элемента воздушного фильтра;
• появление трещин на ремне привода генератора.

Также рекомендуется регулярно проверять уровень моторного масла в картере и тосола в расширительном бачке силового агрегата.

В перечень обязательных процедур, которые необходимо осуществлять при плановом техническом обслуживании автомобиля, входят работы по замене (не позже):

• моторного масла и масляного фильтра – через каждые 15 тыс. км. пробега;
• топливного фильтра и фильтрующего элемента воздушного фильтра – через каждые 30 тыс. км пробега;
• ремня привода ГРМ и натяжного ролика – через каждые 75 тыс. км. пробега;
• ремня привода генератора – через каждые 30 тыс. км. пробега;
• охлаждающей жидкости – через каждые 75 тыс. км. пробега;
• свечей зажигания – через каждые 60 тыс. км пробега.

Замена радиатора отопителя ВАЗ-2112 (новый образец)

Процедура начинается с демонтажа печки, которая крепится к кузову автомобиля при помощи двух гаек со стороны впускного коллектора, винтом в области лобового стекла и гайкой около салонного фильтра. Также необходимо снять бочок омывателя заднего стекла.

Последовательность действий такова:

1. Снимаем воздухофильтр.
2. Выкручиваем винты с наружной стороны печки.
3. Состоящий из двух половин (левой и правой) корпус отопителя необходимо разделить и высвободить шланг пароотвода.
4. Извлечь старый радиатор, вычистить его посадочное место, после чего установить новый элемент.
5. Следует разобрать правую половину отопителя, которая также состоит из двух элементов, скреплённых металлическими скобами. Теперь в свободном доступе открылась заслонка печки, и при необходимости её можно почистить либо заменить.
6. Новая заслонка отопителя обязательно должна занять положение, при котором перекрыт радиатор печки.
7. На температурном датчике выставляется минимальный режим, после чего включается зажигание. Это необходимо для того, чтобы правильно установить этот датчик, поскольку после этого он должен занять своё начальное положение.
8. Можно собирать отопитель в обратной последовательности.

После замены радиатора печки потребуется обязательно восполнить уровень охлаждающей жидкости в системе, и протестировать работоспособность обогревателя. Если же всё сделано верно, все элементы отопителя исправны, а из дефлекторов в салоне начинает дуть холодный воздух, значит, произошло завоздушивание системы. После его устранения печка заработает, как и раньше, а может ещё и лучше.

Выбор радиатора печки для ВАЗ-2110

Десятки имеют два типа отопительных систем, в зависимости от года выпуска транспортного средства. Машины, которые вышли с конвейера до осени 2003 года, оборудованы печками старого типа. Последующие модели оборудованы отопителями нового образца

При покупке радиатора печки важно принимать в расчёт этот факт, поскольку детали отличаются конструктивными характеристиками

Для транспортных средств ВАЗ-2110 в продаже существует два вида радиаторов. Самыми распространёнными являются алюминиевые изделия, которые отличаются не слишком высокой ценой и небольшим весом. Однако алюминий имеет невысокий уровень теплоотдачи и сильно подвергается коррозиям, потому срок службы таких изделий не очень длительный.

Более качественными являются медные радиаторы, которые характеризуются стойкостью к коррозиям и высоким периодом эксплуатации. Медные изделия имеют высокий уровень теплоотдачи, что значительно отражается на качестве обогрева салона транспортного средства. Единственный недостаток изделий — высокая цена. Какой радиатор приобрести, зависит от ваших финансовых возможностей и пожеланий.

Дополнительно для ремонта радиатора потребуется приобрести хомуты, желательно с запасом. А также при ремонте системы отопления желательно заменить патрубки, так как они часто подвергаются перепадам температур. Для ремонта также понадобится крестообразная отвёртка и технический пинцет для удобного демонтажа деталей.

После подготовки обязательных инструментов и покупки новых деталей можно приступить непосредственно к замене теплообменника.

Инструкция по замена радиатора печки ВАЗ 2110

Последовательность действий из руководства по ремонту ВАЗ 2110

Сначала надо отсоединить минусовую клемму от АКБ и слить охлаждающую жидкость.

1. Снять облицовку и накладку окна, шумоизоляцию правой части подкапотного пространства, дворник.
2. Отсоединить проводку электродвигателя, резистора и моторчика заслонки печки.
3. Отсоединить шланг клапана заслонки рециркуляции.
4. Ослабить хомут крепления трубки, отводящей пар и снять трубку.
5. Ослабить хомуты шлангов печки и отсоединить шланги.
6. Демонтировать панель приборов.
7. Открутить крестовой отверткой винты крепления радиатора печки к переднему щитку.Расположение винтов: два вверху, один вниз, один справа под «шумкой».
8. Вытащить печку из подкапотного пространства.
9. Открепить скобы (4) крепления кожуха вверху печки.
10. Выкрутить пару саморезов крепления кожуха внизу.
11. Снять кожух, извлечь электромоторчика печки.
12. Открепить скобы (4) и выкрутить саморезы крепления (4) переднего корпуса воздухозаборника.
13. Снять корпус.
14. Открепить пару скоб и снять сзади печки кожух.
15. Извлечь радиатор печки.

Необходимый инструмент для замены на ВАЗ-2110

На десятках старых выпусков до 2003 года замена проходит немного сложнее, чем модернизированных 2110 выпуска после 2003 года, но как бы там ни было, для замены нам будут нужны такие инструменты и расходники:

• ёмкость для слива антифриза (с широкой горловиной);
• набор головок с угловым карданом, удлинителем и трещоткой;
• набор отвёрток;
• четыре новых винтовых хомута;
• если планируется замена антифриза — новый антифриз;
• радиатор печки соответствующей модификации (они не взаимозаменяемы).

Замена радиатора печки десятого семейства нового образца

Если полная замена антифриза не планируется, слить частично можно показанным на фото способом (крышка расширительного бачка должна быть закрыта).

Перед сливом снимаем пробку расширительного бачка и начинаем работу:

1. Жидкость слита, можно и нужно снимать расширительный бачок — ослабляем винтовые хомуты, снимаем шланги, отстёгиваем крепёж бачка.
2. Будет мешать уплотнитель капота, снимаем его.

3. Снимаем звуко- термоизоляцию с моторного щита. Для этого откручиваем крестовой отвёрткой все саморезы на изоляции сверху. Снизу изоляция крепится к кузову двумя болтами с головками на 10. Их удобнее откручивать высокой головкой с карданом и удлинителем.

4. Отстёгиваем пластиковые хомуты от листа изоляции.
5. Вынимаем обшивку.
6. Отключаем фишки от датчика уровня тормозной жидкости на пробке бачка.

7. Вынимаем шланг вакуумного усилителя из корпуса и отводим в сторону.

8. Головкой на 17 и трещоткой откручиваем главный тормозной цилиндр, аккуратно отводим его вперёд, не отключая трубки тормозной магистрали.

9. Идём в салон и отключаем контактные разъёмы выключателя стоп-сигнала.

10. Высокой головкой на 13 откручиваем гайки крепления педали тормоза и вакуумного усилителя.

11. Из-под капота вынимаем усилитель вместе с педалью. Для этого не обязательно снимать пластиковую накладку низа ветрового стекла, все снимается и без этого.

12. Корпус отопителя нового образца собран из двух частей, что значительно упрощает его демонтаж. Достаточно открутить три самореза и снять сначала правую, затем левую части.

13. Получаем полный доступ к шлангам радиатора отопителя, раскручиваем винтовые хомуты вводного, выводного шлангов и одного пароотводящего.

14. Радиатор фиксируется в четырёх точках — винт сверху у кромки стекла, две гайки на уровне коллектора и одна слева около фильтра. Откручиваем их.

15. Вынимаем старый радиатор, чистим-моем нишу от пыли и грязи, устанавливаем новый или отремонтированный старый. Сборка проходит в обратной последовательности.

После сборки проверяем работу печки, патрубки должны быть горячими. Если они не нагреваются, в системе воздушная пробка, удаляем её и проверяем ещё раз.

Меняем печку 2110 старой модификации

Так, после слива жидкости и отключения проводов вентилятора, нужно снять жабо, стеклоочистители и накладку лобового стекла. Отопитель держится на зажимах, из них нужно снять 4 штуки.

Снятие накладки ветрового стекла и зажимов корпуса отопителя.

После этого:

1. Откручиваем винты крепления салонного фильтра.

2. Снимаем вентилятор с частью корпуса.

3. Снимаем заднюю часть корпуса вентилятора.

4. Ослабляем хомуты и снимаем три шланга (ввод, вывод и пароотводящий).

5. Вынимаем радиатор отопителя.

Как заменить радиатор отопителя ВАЗ 2110, 2111 или 2112 нового образца

1. Так же, как и при замене радиатора старого образца, необходимо слить охлаждающую жидкость и освободить доступ к отопителю (снять жабо, шумоизоляцию, дворники вместе с поводками и уплотнительную резинку на жабо.

2. Снять два шланга, идущих к радиатору отопителя (крепятся хомутами), а также пароотводящий шланг, который идет к расширительному бачку.

3. Отключить два разъема в районе вентилятора отопителя.

4. Отключить провода от моторедуктора, выкрутить 3 самореза и демонтировать моторедуктор.

5. Найти 4 точки крепления отопителя к кузову, выкрутить саморезы.

6. Открутить еще 4 самореза, которыми к отопителю крепится крышка воздушного фильтра, вынуть фильтр, чтобы он не мешал замене радиатора.

7. Две части отопителя крепятся 3 саморезами – их необходимо выкрутить. Кроме того, надо выкрутить большой саморез, который видно сквозь шланг подвода воздуха (Г-образный).

8. Разделить отопитель на две части: вынуть сначала левую, потом правую часть.

9. Разъединить скобки, соединяющие правую часть отопителя.

10. После этого можно вынуть заслонку и заменить на новую.

11. Протереть или промыть все детали, чтобы убрать следы грязи и смазки, собрать отопитель в обратном порядке.

Поиск неисправностей

При возникновении неполадок с печкой, для начала следует определить, что именно стало причиной отказа отопителя от нормального режима функционирования.

Причина	Ваши действия
Низкий уровень антифриза	Если антифриза в системе становится меньше необходимого, в контуре двигатель-радиатор прекращается циркуляция охлаждающей жидкости. Попробуйте долить, поскольку со временем его становится меньше в бачке. Если это не помогло, ищите причины дальше
Воздушная пробка	Она может образоваться при доливке антифриза в систему. Чтобы устранить пробку, необходимо немного поднять переднюю часть вашего автомобиль и включить мотор на холостых оборотах в течение 10 минут. Если воздух действительно присутствовал в системе, пробка уйдет и останется только долить охлаждающую жидкость
Выключатель	Вентилятор вращается со скоростью, заданной ступенчатым регулятором. Если вы можете включить печку только на максимальных оборотах вентилятора, а в других режимах устройство электродвигателя не работает, тогда наиболее вероятная причина в резисторе печки. Его следует заменить на новый
На максимальной скорости поток слабый	Причиной может послужить система закрытия и открытия заслонки, то есть кран. Но наиболее часто такая неполадка становится результатом загрязнения салонного фильтра. Определить это можно по затхлому запаху сырости. Замените фильтр, и проблема может уйти
Возникла течь	Это наиболее популярный тип поломки, связанный с системой отопления на ВАЗ 2110. Течи могут возникать через печку и кран. Кран — очень уязвимое место десятки и всех моделей ВАЗ. Когда десятку только начали выпускать, кран устанавливался. Затем его убрали из конструкции, а спустя еще некоторое время доработали и вернули
Лужа антифриза в салоне	Если вы заметили лужу из ОЖ под ногами переднего пассажира, а также учуяли неприятный запах, тогда следует проверить радиатор, кран. Плюс обязательно изучите текущее состояние патрубков в местах их крепления хомутами

Патрубки на ВАЗ 2110 имеют ограниченный срок службы. Примерно через 3 года они начнут дубеть, что обязательно приведет к необходимости их замены. Лучше предотвратить утечку, заменив патрубки печки немного ранее положенного срока.

Работа (печки) отопителя в ручном и автоматическом режиме

 Температура воздуха в салоне задается установкой ручки контроллера (датчиком температуры) на соответствующее деление шкалы (от 16°С до 30°С, с интервалом 2°С).  Блок считывает информацию о температуре в салоне с датчика температуры, расположенного на потолке и снабженного микровентилятором. Затем — в зависимости от разницы температур, он включает микромотор, управляющий заслонками отопителя. Микромотор снабжен датчиком положения заслонки отопителя (кольцевой резистор). Сигнал от датчика поступает на блок управления, который отключает микромотор, как только заслонка достигнет заданного положения. Автоматический режим, то есть положение «А», на блоке управление добавляет к регулировке моторедуктора еще и регулиовку скоростью вращения вентилятора.

Какой радиатор выбрать алюминиевый или медный?

Ваз 2110 после 2008 года комплектовался алюминиевыми радиаторами, которые имеют ряд плюсов и минусов. Однако некоторые владельцы автомобилей жалуются на холодный салон и запотевание стекол. Плюсы алюминиевого радиатора:

• Имеют большую плотность по сравнению с медными
• Ширина каналов радиатора больше, а значит и больше теплоотдача

Минусы

• При появлении течи не ремонтопригоден
• Достаточно быстро нагревается, но и быстро остывает

Первоначально отечественные автомобили комплектовались именно медными радиаторами. Однако в последствии, как мы уже писали выше, были заменены на алюминиевые.

Сейчас найти качественный медный радиатор достаточно сложно, так как некоторые производители вместо чистой меди используют примеси.

Плюсы медных радиаторов Ваз 2110

• Среди очевидных плюсов можно назвать его теплоотдачу 389,6 Вт/(м. град), она значительно выше чем у алюминиевого
• Медный радиатор долго нагревается, но зато и долго остывает.
• В случае протечки его можно отремонтировать.
• Медный радиатор можно запаять.

Минусы

У этого типа радиаторов меньшее количество ребер и тонкие каналы, которые могут забиваться.

Неисправности подушек

Понять, что подушки пришли в негодность можно по величине вибрации двигателя. Если он работает в нормальном режиме, а кузов начинает дребезжать, передавая вибрацию на рулевую рейку, блок педалей, панель приборов, можете быть уверены, что причиной этому является именно износ подушек.

Наибольшая вибрация, обычно, наблюдается при старте двигателя, а также при его выключении. При полном износе резиновых подушек может появиться стук, вызванный соприкосновением элементов мотора и его опор.

Для большей убедительности запустите двигатель, откройте капот и визуально осмотрите опоры двигателя и сами подушки. Положив ладонь на мотор, почувствуйте, насколько сильно он вибрирует.

Причинами выхода из строя подушек двигателя могут быть:

• деформация вследствие отработанного ресурса, механического или температурного воздействия;
• утрата эластичности из-за «старения» резины и перепадов температур;
• расслаивание или растрескивание, вызванное воздействием химически активных жидкостей.

Особенности замены термостата на ВАЗ-2111

Чтобы заменить термостат, для начала необходимо вооружиться специальными инструментами и материалами:

• радиатор отопления ВАЗ-2111 в качественном исполнении;
• от 4-х и более хомутов;
• короткая отвертка с крестовым видом наконечника;
• пинцет.

Замена термостата на ВАЗ-2111 инжектор, рассчитанный на 8 и 16 клапанов, выглядит следующим образом. Сделать ее может любой новичок:

1. Слейте с блока двигателя тосол. Подставьте под отверстие емкость достаточного объема, чтобы жидкость не пролилась мимо.
2. Извлеките уплотнитель, сделанный из резины, в форме жабо, ее еще называют ветровой накладкой.
3. Загляните под тормозной цилиндр, который считается главным, и отсоедините винт фиксации жабо.
4. Теперь отсоедините 2 хомута для закрепления проводов и шлангов.
5. От кузова отсоедините провод, идущий от вентилятора по минусу, и клемму с плюсом.
6. Бережно открутите 2 винта, прикрепленных в левой стороне жабо.
7. Теперь вы сможете слегка отодвинуть жабо по направлению вперед.
8. Отсоедините накладку ветрового стекла.
9. Отсоедините клемму, находящуюся в датчике показателей охлаждающей жидкости, изымите пароотводящий шланг в расширительном бачке.
10. Снимите шланг, омывающий лобовое стекло.
11. Изымите очиститель стекла и уберите накладку, относящуюся к ветровому стеклу.
12. Далее снимите зажимные устройства корпуса отопительного приспособления и вентилирующего прибора. Когда откручиваются винты, нужно запомнить их местоположение.
13. Достаньте корпус фильтра салона ВАЗ-2111, обязательно замените его.
14. Извлеките заднюю половину корпуса вентилирующего устройства.
15. Ослабьте хомуты и снимите шланг, подающий и выводящий антифриз, не забудьте о пароотводящем шланге.
16. Наконец, пришла пора снять радиатор отопителя. Для этого не понадобится прикладывать много усилий, если, конечно, верно сделан демонтаж.

Далее принимайтесь за ремонтные работы радиатора отопления ВАЗ-2111, если агрегат еще можно починить. Ваша задача как следует зачистить, по максимуму восстановив герметичность.

Вместе с ремонтом радиатора потребуется должный ремонт печного устройства. При этом следуйте таким правилам:

• если устанавливаете пластиковую часть вентилятора печного устройства, следите, попадает ли педаль в необходимое отверстие;
• возвратите болты на прежнее место и отслеживайте, прилегают ли узлы.

6-7 часов — и сборка будет завершена. Чтобы работа была сделана идеально, желательно обустроить также шумоизоляцию. Осталось залить тосол и запустить проверку функционирования печки. Если нагревание патрубков отсутствует, пора разобраться с возникшей воздушной пробкой, расположенной в устройстве охлаждения системы.

При первой же поездке на ВАЗ-2111 вы заметите, что воздушный поток стал горячее, а показатели тосола в расширяющем бачке больше не снижаются. Если вы сами научитесь выполнять несложные ремонтные работы, удастся сэкономить определенную сумму средств, не придется постоянно обращаться на СТО.

Инструкция по замене термостата показана в видео: https://www.youtube.com/watch?v=JiOcujk1qYE

Видеоролик о том, как правильно проверить состояние термостата в ВАЗ-2111, представлен ниже: https://www.youtube.com/watch?v=XHnRqlf6gr0

Если термостат находится отдельно от двигателя, поможет следующий видеоролик с подробной инструкцией по проверке состояния агрегата:

Термостат не отличается большими габаритами, зато несет важную функцию, позволяя двигателю оптимально охлаждаться. То есть, этот маленький агрегат играет весьма важную роль.

Главная задача термостата — контроль за работой всей охладительной системы, недопускание перегрева двигателя. Рассмотрим, когда на ВАЗ 2110 нужна замена термостата, как это правильно сделать.

Замена печки на ВАЗ-2112 нового образца

Мы уже знаем про особенность ВАЗ-2112, которые сошли с конвейера после 2003. Поменять новую печку будет так же просто, как и старую, правда, нужно следовать немного другому плану. Некоторые процессы повторяются, но есть существенные отличия, о которых обязательно нужно знать.

1. Работа начинается со сливания жидкости. Этот процесс был описан выше.
2. Переходим к воздушному фильтру, который крепится на винтах. Откручиваем их и снимаем фильтр.
3. Для демонтажа конструкции печки потребуется открутить три крепёжных винта. Левая часть снимается, а правая смещается вправо до возможного предела и поднимается.

Шланг для отведения пара можно найти справа на щитке шумоизоляции. Он подлежит демонтажу.
Разъединяем скобы, при помощи которых правая часть печки представляется единой конструкцией, достаём уплотнитель и разделяем две половинки печки. Выполнив этот этап, можно легко добраться к заслонке.
Теперь заслонка может легко сняться, а старый радиатор — демонтироваться. Заменить нужно не только радиатор, но и заслонку, поскольку в ней часто скрывается проблема неработающей печки на ВАЗ-2112.
Сборка автомобиля осуществляется по описанной схеме, но в обратной последовательности.

Каждый согласится, что сделать отопление при установленной печке нового образца гораздо легче, чем со старым аналогом.

Если выполнять замену печки по описанным выше схемам, то проблем во время работы не возникнет. Главное, не бояться, чётко следовать плану, быть предельно аккуратным и осторожным.

Важные тонкости

1. При установке пластиковой заслонки иногда приходится подтачивать и подгонять заслонку по месту таким образом, чтобы она свободно перемещалась. Также разрешается слегка подработать и возле алюминиевой заслонки.
2. После монтажа заслонки следует установить ее руками в положение подачи холодного воздуха. В этом положении радиатор печки прикроется заслонкой.
3. Переведите датчик температуры в положение MIN и включите зажигание. Датчик начнет крутится и примет правильное положение. Так вам будет проще вставить его на свое место, так как заслонка и редуктор будут в положении MIN.
4. Приобретите двойник на шланг омывателя, так как это в будущем упростит монтаж и демонтаж ветровой накладки.

Как видите, в снятии радиатора отопителя нет ничего сложного, если знать, что нужно делать.

Видео:

Видео:

Запчасти и инструменты

Прежде чем поменять протекающий или, возможно, забитый радиатор, нужно выбрать новый. Здесь вам – простор, вполне возможно, что вы захотите медный, ДААЗ или приоровский. Но постарайтесь самостоятельно определиться, посмотреть на форумах отзывы о разных моделях, а уже затем покупать.

Обратите внимание на состояние патрубков, вполне возможно, что им также нужна замена. Понадобятся еще хомуты, постарайтесь не ограничиваться тремя рекомендованными, запас, как известно, не помешает

Нужна будет крестовая отвертка, желательно – короткая. И еще – пинцет, без него установить защелки нелегко.

Инструкция по снятию радиатора печки ВАЗ 2110

Прежде чем приступит к снятию радиатора отопителя, подготовьте следующие инструменты и запасные части.

1. Крестовая отвертка
2. Пинцет (для снятия защелок в труднодоступных местах)
3. Четыре металлических хомута
4. Ну и конечно необходимо купить новый радиатор печки ВАЗ 2110 (старого или нового образца, в зависимости от того какой установлен на вашем автомобиле) О том как выбрать радиатор отопителя ВАЗ и какой радиатор печки лучше читайте в этой публикации .

Прежде чем приступить к демонтажу. необходимо слить охлаждающую жидкость с блока цилиндров двигателя. Для этого откройте крышку расширительного бачка и за модулем зажигания откручиваем сливной болт, предварительно установив под двигателем чистую пятилитровую плоскую емкость.

После того как жидкость стекла снимаем резиновый уплотнитель в задней части подкапотного пространства, который находится на ветровой накладке, а затем откручиваем крепления и вынимаем жабо.
Далее снимаем пластиковую ветровую накладку, предварительно открутив пять винтов и по краям две гайки на 10
Под ней находится шланг омывателя лобового стекла, который разъединяем и отводим в сторону. Затем открутив крепления стеклоочистителей, снимаем их и вынимаем накладку ветровика. После этого имеем доступ к корпусу печки.Меняем радиатор печки на ВАЗ 2110

Для того чтобы разъединить половинки корпуса и заменить радиатор печки необходимо снять металлические зажимы, которые при установке необходимо заменить на новые, так как в процессе эксплуатации автомобиля оны ржавеют и приходят в негодность.Меняем радиатор печки на ВАЗ 2110

Также придется снять воздушный фильтр салона. предварительно открутив винты крепления на корпусе печки
Теперь необходимо отключить вентилятор печки, для этого разъединяем плюсовой разъем и откручиваем минусовую клемму от двигателя (необходимые соединения указаны на фото)

С тыльной стороны края верхней крышки корпуса имеется три самореза, которых также на нужно открутить иначе крышку вам не снять.

После снятия передней и задней крышки отопителя ВАЗ 2110 вместе с вентилятором печки, а также корпуса воздушного фильтра салона можно приступить к демонтажу самого радиатора печки. Ослабив хомуты крепления шлангов подачи и обратки охлаждающей жидкости

а также пароотводящей трубки снимаем потекший радиатор.Меняем радиатор печки на ВАЗ 2110

Очистив от пыли и мусора внутренние и наружные поверхности печки ВАЗ 2110 в обратной последовательности устанавливаем новый радиатор отопителя.
Важно помнить!Вовремя сборки печки ВАЗ 2110 следите за тем, чтобы корпус отопителя стал на свое место, в противном случае могут возникнуть проблемы в управлении заслонки и окажется, что печка не греет .
