Замена радиатора печки ваз 2109

Ход работы:

1. Снимите нижнюю консоль, которая идёт от рычажков регуляторов обогрева салона к кожуху КПП.
2. Отодвиньте оба передних посадочных места по максимуму назад. Если кроме радиатора отопителя вы хотите также заменить кран, тогда вам потребуется снять пластиковые накладки с порогов и задрать ковролин.
3. Подпилите журнальную полку под бардачком с одной стороны, обратно её можно будет прикрутить при помощи саморезов.
4. После чего вы увидите, что можно беспрепятственно снять деталь в получившуюся щель без проблем.
5. Перекройте кран отопителя и подготовьте пробки, которые будете использовать в качестве затычек и ёмкость под остатки охлаждающей жидкости, чтобы не дать разлиться остаткам тосола, которые скопились в самом радиаторе.
6. Открутите по три болтика с каждой стороны радиатора.
7. Ослабьте только те хомуты, которые подходят непосредственно к радиатору, но не стягивайте их.
8. Теперь самое сложное — нужно слить остатки тосола из радиатора. Во избежание проливания ОЖ на пол подстелите под кран, в ноги переднему пассажиру, и под радиатор влагонепроницаемые коврики или старую ткань.
9. Сдёрните патрубки с радиатора, первым снимается нижний, который располагается внизу на кране, он перекрыт. Подставьте ёмкость и слейте ОЖ из радиатора. Пробку держите наготове. Жидкости может вытечь около литра. Возможно вам потребуется несколько раз сливать жидкость, поэтому, скорее всего, придётся пробкой затыкать патрубок.
10. Снимите отводящий патрубок от радиатора, но не опускайте его вниз, так как из него может политься ОЖ, держите его на уровне крепления к радиатору. Сливать жидкость не нужно, достаточно просто заткнуть патрубок пробкой.
11. Теперь можно вытаскивать сам радиатор.
12. Замените его новым.
13. Воткните верхний отводящий патрубок.
14. Затем нижний.
15. Затяните хомуты.
16. При необходимости удалите воздушную пробку.

Инструкция по замене

В большинстве случаев причина кроется именно в радиаторном устройстве, поэтому ниже мы расскажем о том, как осуществляется замена радиатора отопителя ВАЗ 2109.

Как поменять узел на машинах с высокой или низкой панелью, читайте далее:

1. Само устройство находится в ногах у пассажира, под бардачком. Процедура замены будет идентичной для автомобилей с высокой и низкой панелью, только в первом случае вам придется произвести демонтаж пассажирского сиденья. Сняв кресло, справа вы можете заметить винты, фиксирующий панель, их нужно выкрутить. Саму панель нужно незначительно подтянуть на себя, в появившуюся щель вставьте какой-то распор, к примеру, деревянный брус.
2. Закрутите полностью кран, а под возможные места протечки охлаждающей жидкости следует подложить ветошь.
3. Затем откройте моторный отсек и открутите крышку на радиаторном устройстве. Последний агрегат расположен между вещевым ящиком, а также нижней полкой под ним. Шаги, которые вам предстоит выполнить далее, необходимо выполнить максимально быстро, в противном случае охлаждающая жидкость может разлиться. Магистрали, которые идут от радиаторного устройства, необходимо закрыть, для этого потребуются заглушки. Через отведенную центральную консоль просуньте руку, отсоедините нижнюю магистраль и как можно быстрее заткните отверстие заглушкой.
4. Аналогичные действия повторите с верхним шлангом.
5. Снятие радиатора осуществляется после того, как весь расходный материал будет слит. Производится установка нового устройства.

Некоторые автовладельцы считают, что если на центральной консоли в районе отопителя пропадает подсветка, это связано с работой печки. Помните о том, что подсветка печки никак не связана с работой агрегата в целом, так что если пропала именно подсветка, необходимо найти обрыв в цепи и устранить его.

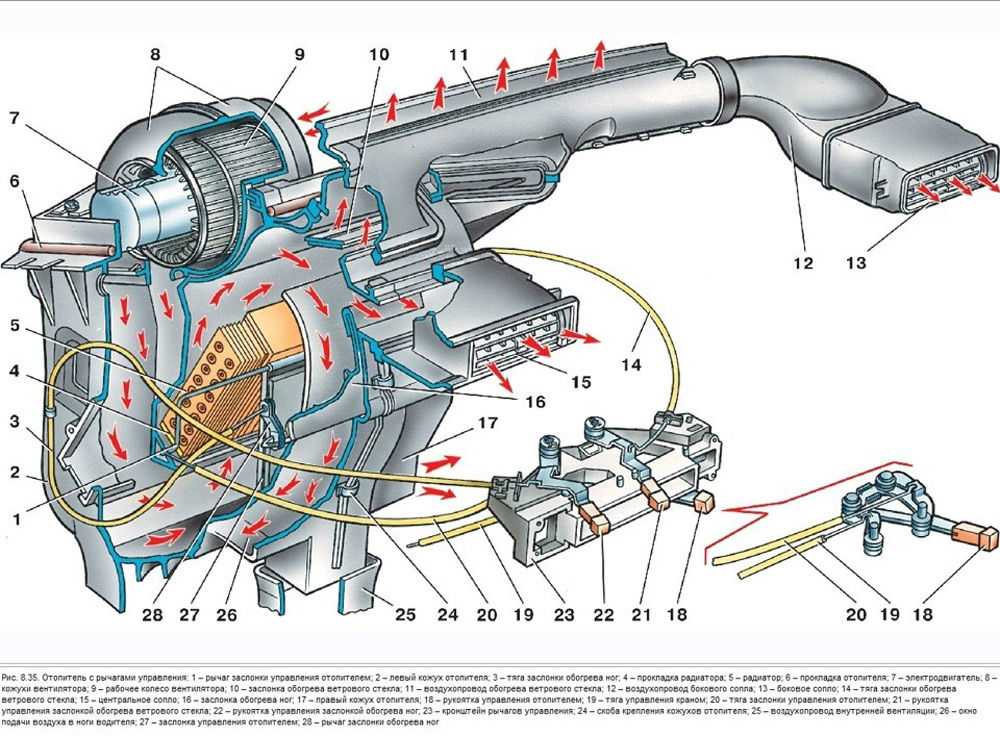

Схема отопителя

Отопитель монтируется в салоне под приборной панелью по средствам гаек на болты, которые приварены к коробке воздухопритока. Разогреваемый в отопителе воздух по средством каналов (воздуховоды) поступает внутрь салона. Воздуховоды располагаются снизу приборной панели и имеют уплотнительные прокладки.

Если вы планируете проводить ремонтные, профилактические работы, менять вышедшие из строя компоненты своими руками, вам обязательно необходимо изучить устройство печки, познакомиться с расположением компонентов.

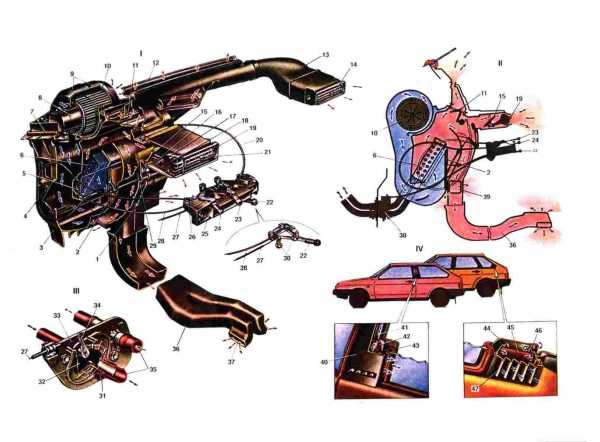

Ориентируясь на приведенную ниже схему, мы познакомим вас с устройством печки ВАЗ 2109.

Схема

Номер элемент	Что это
1.	Скоба фиксации кожухов печки
2.	Заслонка для управления отопителем
3.	Левый кожух печки
4.	Тяга заслонки для подогрева зоны ног
5.	Уплотнительная прокладка радиатора
6.	Радиатор
7.	Прокладка уплотнительная печки
8.	Электромотор печки
9.	Кожухи вентилятора отопителя
10.	Рабочее колесо вентилятора
11.	Заслонка обогрева
12.	Воздуховод для подогрева лобового стекла
13.	Воздуховод бокового сопла
14.	Боковое сопло
15.	Заслонка центрального сопла
16.	Толкатель (лопаток);
17.	Ось лопатки
18.	Непосредственно сама лопатка
19.	Рычаг закрытия центрального сопла
20.	Тяга заслонки подогрева лобового стекла
21.	Рычаг изменений направлений потоков воздуха
22.	Ручка управления подогревом воздуха
23.	Ручка для подачи воздуха на лобовое стекло
24.	Ручка для подачи воздуха к ногам
25.	Кронштейн рычажков управления
26.	Скоба фиксации оболочки тяги
27.	Тяга управления краном печки
28.	Тяга заслонки управления печкой
29.	Заслонка подогрева зоны ног
30.	Ось рычажков управления воздухом
31.	Винтовой стяжной хомут
32.	Клапан крана печки
33.	Корпус крана отопителя
34.	Рычажок клапана
35.	Шланги соединения крана с радиатором печки
36.	Воздуховод внутренней вентиляции
37.	Окна подогрева для ног задних пассажиров
38.	Кран печки
39.	Окно для подогрева зоны ног водителя
40.	Облицовка центральной стойки
41.	Внутренняя полость центральной стойки
42.	Воздуховод вытяжной вентиляции
43.	Обшивка центральной стойки
44.	Облицовка дефлектора вытяжки
45.	Клапан из резины
46.	Корпус дефлектора
47.	Дефлектор вытяжной вентиляции
I	Отопитель
II	Схемы работы печки
III	Кран печки
IV	Вытяжная вентиляция салона

Познакомившись с компонентами печки ВАЗ 2109, давайте подробнее узнаем, как здесь все устроено и функционирует.

Расположение устройства

Проверка работоспособности крана обогревателя

Если не переключаются режимы подачи холодного или горячего воздуха, то причиной может быть спавший тросик управления заслонки или закисание самого механизма. Как открыть кран печки ВАЗ-2109 в этой ситуации?

Для этого нужно снять со стороны пассажира боковую панель торпеды. Потом проверить состояние троса и если причина в нём, то подсоединить его обратно на место. Также можно без снятия панели просунув руку под торпеду, туда, где находится кран отопителя ВАЗ-2109, передвинуть рычажок заслонки печки ВАЗ-2109 в нужное положение. Если рычаг не поддаётся, то, скорее всего, он закис и подлежит замене.

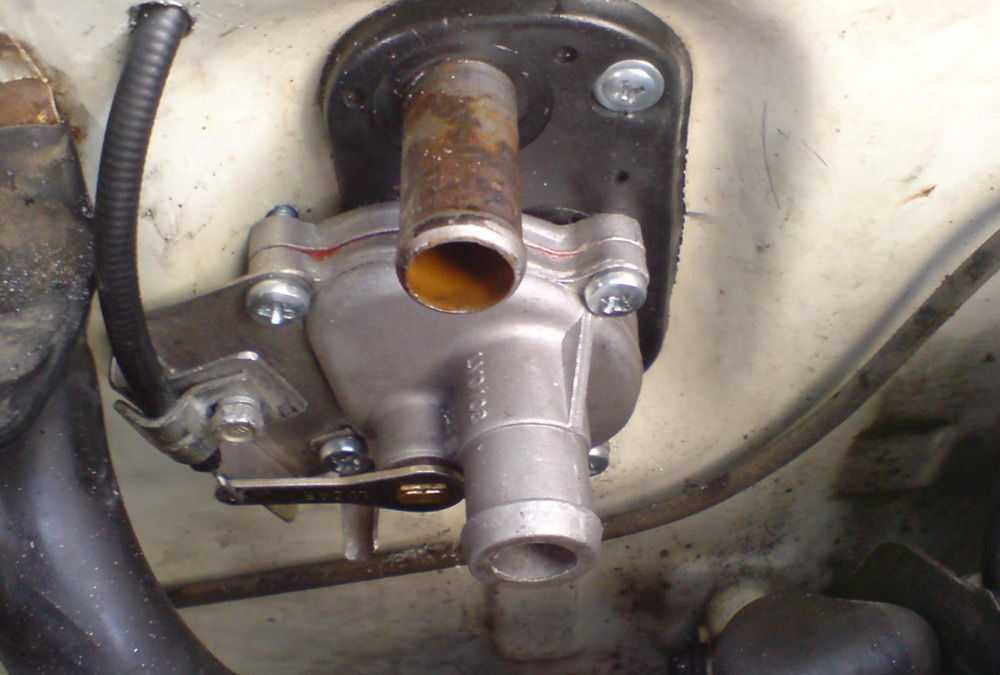

Снятие и замена крана отопителя

Для замены крана печки ВАЗ-2109 необходим имеющийся у большинства водителей набор инструментов:

• набор крестовых и шлицевых отвёрток;
• набор рожковых ключей №10 и №13 или торцевых головок этих размеров, а также вороток с храповым механизмом и карданчиком;
• силиконовый герметик;
• ёмкость для слива охлаждающей жидкости;
• щётка по металлу;
• универсальная проникающая смазка WD-40 или её аналог;
• смотровая яма, эстакада или подъёмник;
• ветошь для защиты напольного покрытия салона от попадания антифриза.

В продаже имеются керамические, шаровые, а также электрокраны печки ВАЗ-2109. Какие краны отопителя ВАЗ-2109 лучше из перечисленных? При редком использовании закисанию больше подвержены шаровые механизмы, а электронная система автоматического управления отопления «САУО» гораздо сложней при монтаже. Этих недостатков лишены керамические механизмы производства российских фирм «ЯВВА» или «ЛУЗАР».

Многие опытные водители советуют просто заменить краны печки на водопроводные. Выгода этого решения не только в стоимости, но и в надёжности — охлаждающая жидкость либо постоянно циркулирует, либо перекрывается легко вручную на патрубке. Другой способ, как проще поменять краник отопителя ВАЗ-2109 — вообще отказаться от него, салонная температура в этом случае регулируется воздушными заслонками.

Инструкция, как поменять краник отопителя ВАЗ-2109:

1. Перед тем как заменить кран печки ВАЗ-2109, устанавливаете автомобиль на эстакаде и, открутив пробку на радиаторе, сливаете охлаждающую жидкость в подготовленную заранее ёмкость.
2. Когда радиатор опустеет, отвёрткой ослабляете хомуты на патрубках, идущих от двигателя к печке, затем с помощью WD-40 и щётки по металлу очищаете резьбу на шпильках крепления заменяемой детали. По окончании полностью откручиваете хомуты.
3. Аккуратно поочерёдно снимаете шланги, в них могут находиться остатки антифриза, который надо слить.

Важно! Не пропускайте этот шаг, потому что снять кран печки ВАЗ-2109 с подсоединёнными шлангами не получится

1. Сняв внутри салона боковую накладку торпеды, проверяете состояние патрубков, если необходимо меняете их.
2. Потом под машиной торцевым ключом №10 откручиваете гайки крепления меняемой детали на печке ВАЗ-
3. Вернувшись в салон машины, вытянув краник на себя (там, где место правого пассажира), снимаете пружинный фиксатор и отсоединяете от заменяемой детали трос управления.
4. Берём новую запчасть и производим сборку в обратном порядке.

Важно! Чтобы предотвратить в будущем утечку охлаждающей жидкости в местах стыков патрубков, необходимо обрабатывать силиконовым герметиком, а также для увеличения срока эксплуатации установить там, где стоит краник печки на ВАЗ-2109, резиновые уплотнители. https://www.youtube.com/embed/QxX3tCjapJE

https://youtube.com/watch?v=QxX3tCjapJE

Убеждаемся, что пробка радиатора на месте и заливаем охлаждающую жидкость в него до необходимого уровня. После чего запускаем двигатель и, избавившись от воздушных пробок, проверяем исправность работы режимов обогревателя. На этом замена крана отопителя печки ВАЗ-2109 закончена.

Узнав, как заменить кран печки, вы сможете самостоятельно отремонтировать ваше авто, без визита в СТО и избежав лишних расходов на ремонт.

Поиск проблем

Чтобы отыскать источник течи в радиаторе печки, обратите внимание на следующие моменты:

• Первостепенный признак наличия течи в системе отопления салона — это повышенная частота доливки тосола в расширительный бачок. При этом гарантировать, что проблема именно в самом радиаторе, нельзя;
• Изучите состояние крана отопителя, патрубков;
• Если виновник кран, определить это не сложно. Если внутри салона отсутствуют неприятные сладковатые запахи и пол не покрыт следами охлаждающей жидкости, тогда это точно не он. Наличие таких признаков говорит о том, что нужно менять кран печки;
• Определить наличие деформаций, трещин в патрубках можно только путем их визуального осмотра. Потому демонтажные работы проводить придется;
• Откинув варианты с патрубками и краном, остается только один вариант — повреждение самого радиатора печки.

Затягивать с ремонтом радиатора не стоит, поскольку сначала это приведет к необходимости тратить лишние деньги на тосол (более того, парами тосола будите дышать Вы сами, что может привести к отравлению). Литр ОЖ стоит порядка 100 рублей. А с течением времени проблема усугубится, тосол заполнит салон, начнет разъедать напольное покрытие, доставлять массу других неприятностей.

Как добраться?

Есть два способа добраться до радиатора. Первый (его можно назвать его классическим) выполняется строго в соответствии с руководством по эксплуатации, техническому обслуживанию и ремонту автомобилей ВАЗ 2109 и предполагает слив охлаждающей жидкости из системы охлаждения двигателя и снятие приборной доски. Второй – относится к разряду «народных» и не требует столь сложных манипуляций. В этой статье рассмотри оба способа, а вот каким из них воспользоваться, Вы определитесь сами.

Классический способ замены радиатора отопителя ВАЗ 2109

Пошаговая инструкция:

1. Вначале при открытом кране отопителя слейте охлаждающую жидкость из системы охлаждения, открутив сливные пробки радиатора и блока цилиндров;
2. После отсоедините провод от «минуса» аккумуляторной батареи;
3. Демонтируйте приборную доску (более подробно читайте об этом в разделе «Как снять приборную доску»);
4. С правой стороны отопителя отсоедините пластиковый хомут, удерживающий тягу заслонки обогрева лобового стекла;
5. Ослабив крепления хомутов подводящего и отводящего патрубков радиатора отопителя, снимите патрубки с бачка;
6. Отверните 3 винта крепления радиатора к отопителю;
7. Приподняв тягу вытяните радиатор печки.

После этого производится непосредственно замена старого радиатора печки ВАЗ 2109 на новый и установка всех элементов в обратном порядке. Именно так должны производить замену в автомастерских и сервисных центрах. Для тех, кто решит выполнять эти работы самостоятельно, необходимо учитывать, что времени на все это дело понадобиться от 4 до 6 часов.

«Народный» способ

Народные умельцы — мастера смелые и отчаянные — предлагают менее трудоёмкий способ. Суть его в том, что замена печки производится без слива охлаждающей жидкости и демонтажа приборной доски.

В этом случае в Вашем ВАЗ 2109 замена радиатора отопителя будет проводиться по следующей схеме:

1. Закрыть кран отопителя.
2. Снять правое переднее сидение (для удобства проведения работ).
3. Открутить два винта крепления панели с правой стороны, один винт, который находится в бардачке, и, оттянув панель на себя, подложить деревянный брусок. Теперь снизу со стороны пассажирского кресла можно добраться до радиатора печки./li>
4. На полу салона уложить ветошь и приготовить ёмкости для сбора охлаждающей жидкости, которая прольётся из радиатора отопителя и патрубков.
5. Ослабить винты на хомутах патрубков и поочерёдно аккуратно снять их с радиатора, подставляя ёмкость, куда стечёт 200 – 300 гр. охлаждающей жидкости.
6. Открутив три болта, крепящих радиатор к отопителю, вытащить его вправо вниз.
7. Установку нового радиатора произвести в обратном порядке.

Замена

Обнаружив, что проблема заключается именно в неисправном, вышедшем из строя кранике, его придется заменить.

Кран печки располагается со стороны переднего пассажира под консолью.

Для замены вам потребуется следующий набор инструментов и материалов:

• Новый краник. Подойдет шаровой или керамический, но на худой конец можно поставить заводской;
• Комплект прокладок и уплотнителей. Он должен идти вместе с новым краном;
• Всемогущее средство WD40;
• Щетка по металлу;
• Накидные и торцевые ключи на 10 и 13;
• Набор отверток (крестовых и плоских);
• Герметик на основе силикона;
• Тара для слива охлаждающей жидкости;
• Свежий тосол или антифриз;
• Подъемник, яма или эстакада.

Когда все готово, можно начинать работу.

Демонтажные работы

1. Загоните автомобиль на яму, поставьте опоры под колеса, дождитесь остывания двигателя, включите ручной тормоз и скиньте минусовую клемму с аккумуляторной батареи.
2. Возьмите емкость для слива ОЖ, открутите сливную пробку с радиатора и слейте тосол или антифриз из системы.
3. Слив всю охлаждающую жидкость, переходите к патрубкам, которые идут от двигателя на кран печки. Ослабьте натяжение хомутов на патрубках, зачистите резьбовое соединение пары шпилек. На них удерживается краник отопителя.
4. С помощью проникающего средства WD40 и щетки по металлу эффективно можно зачистить соединения. Практика показывает, что без этой процедуры могут возникнуть проблемы при демонтаже краника печки.
5. Открутите хомуты отверткой.
6. Поочередно снимите патрубки. Здесь будьте аккуратными, поскольку их них может продолжать вытекать охлаждающая жидкость. Это связано с несовершенством системы слива ОЖ. Лучше работать в перчатках и держать наготове емкость.
7. Переходим в салон автомобиля. Здесь снимите боковую накладку торпедо, демонтируйте патрубки, если требуется.
8. Если патрубки целы и замена не нужна, вовсе не обязательно полностью их демонтировать. Опять же, в патрубках есть остатки тосола, потому держите под рукой сухие тряпки.
9. Возвращаемся в яму под автомобилем, торцевым ключом на 10 снимает крепежные гайки краника.
10. Вновь идем в салон, где тянем на себя кран и снимаем пружинный фиксатор. Теперь от краника можно отсоединить тросик управления.
11. Таким образом вы легко можете снять старый кран, заменив изношенный, поврежденный элемент на новый краник.
12. Прежде чем поставить его на свое место, подключите трос. Только теперь разрешается закрутить кран на кузове.
13. Сборка выполняется в обратной последовательности.
14. Но тут многие допускают ошибку, оставляя вместе с новым краником старые прокладки и уплотнители между кузовом и краном. Не делайте этого. Тем более, прокладки и уплотнители всегда идут в комплекте с новой деталью.
15. При присоединении патрубков желательно использовать герметик на силиконовой основе. Так вы сможете минимизировать вероятность появления утечек через места соединения в будущем.
16. Обязательно закрутите сливную пробку, после чего смело заполняйте систему новой охлаждающей жидкостью.

Процесс установки

Как видите, ничего сложного в замене крана печки на автомобилях ВАЗ 2109 нет. Процедура легко выполняется своими руками, не требует вмешательства специалистов и затрат денег на их услуги.

Но если вы не уверены в своих силах или у вас нет времени на самостоятельный ремонт, найдите проверенный автосервис.

 Загрузка …

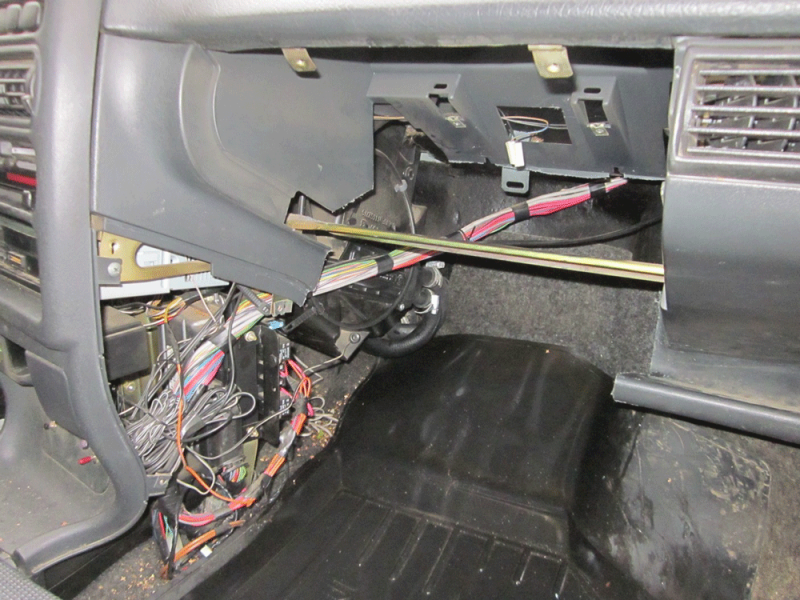

Замена радиатора на низкой панели

Ход работы по замене в системе отопления автомобилей с низкой приборной панелью аналогичен моделям с высокой. Но при этом для замены радиатора не требуется отодвигать или снимать передние сиденья.

Также перед началом работы обязательно снимите кожух с руля, чтобы не повредить его при отгибании приборной консоли. Самый надёжный вариант для замены — это медный радиатор печки, он самый дорогой из всех существующих, но он самый надёжный и в случае повреждения или протечки можно произвести его ремонт, запаяв образовавшееся отверстие.

Снимая радиатор печки на ВАЗ-2109, не забывайте о безопасности, охлаждающая жидкость опасна для здоровья, постарайтесь защитить руки хотя бы перчатками, а после работы тщательно их вымойте.
Если у вас появились сомнения, что вы не справитесь, то лучше обратиться за помощью в автосервис. Но ведь на много приятнее разобраться самостоятельно и сэкономить пару тысяч рублей.

Определяем неисправности

Выявляем неисправность радиатора. Первым сигналом на то, что присутствует неисправность, является частое заливание тосола в бачок. В данной ситуации нельзя сказать точно, что проблема кроется именно в радиаторе. Виновниками могут быть патрубки или кран отопительной системы. Для изоляции варианта с краном достаточно проверить салон машины на неприятный запах и капли тосола на напольном покрытии. Если таковых нет, дело точно не в кране. Чтобы определить состояние патрубков, получите к ним доступ, чтобы визуально осмотреть. Таким образом вы поймете, протекают они или нет.

Если проблем как таковых нет — загвоздка кроется именно в радиаторе. Решать проблему необходимо достаточно оперативно, так как тосол может попасть в салон и испортить ковролиновое покрытие.

Замена

Прежде чем приступить к замене устройства, обязательно оцените состояние нового агрегата.

Ошибка многих — это покупка окрашенных радиаторов. Может они выглядят презентабельнее, но на практике обладают ухудшенной теплопроводностью. Причем разница с неокрашенным радиатором существенная. Не покупайте такие устройства.

Замена радиатора отопителя может быть выполнена двумя методами:

• Со снятием панели приборов;
• Без снятия приборной панели.

Снимая панель, работа проводится легко и довольно удобно. Но придется потратить на это не меньше 6-8 часов, в зависимости от вашего уровня подготовки.

Второй метод не требует снятия панели, из-за чего процедура усложняется. Зато на работу уходит буквально 2 часа.

Большинство автовладельцев хотят сделать все быстро, но качественно. Процесс демонтажа панели занимает много времени, требует внимательной возни с каждым крепежом. Потому оптимальный для большинства вариант — без снятия приборной панели.

Потому именно о нем подробно расскажем.

Для работы вам потребуется:

• Трещотка;
• Набор головок;
• Набор отверток (плоские и крестовые);
• Емкость для слива тосола объемом 8-10 литров;
• Резиновые перчатки для защиты;
• Гаечные ключи;
• Гараж с ямой.

Когда все готово, и вы настроились на работу, можно приступать.

1. Залезайте в яму под автомобиль, предварительно включив ручной тормоз, поставив опоры под колеса и сняв минусовую клемму с аккумуляторной батареи. Все во имя безопасности.
2. Слейте жидкость охлаждения из радиатора, открутив сливную пробку.
3. Далее, слив тосол из радиатора, вы заполните емкость примерно на 2 литра. Переходим к сливной пробке на двигателе. Тосол сливается так же, как из радиатора. Помочь может шланг диаметром 1 см и длиной около 1 метра. Все работы по сливу ОЖ обязательно выполнять на остывшем двигателе и в перчатках.
4. Пробка для слива ОЖ из мотора откручивается ключом на 17.
5. Ослабьте хомуты патрубков и слейте оставшийся тосол из системы печки. Тут вам придется лечь в салоне головой к двигателю, поскольку до патрубков можно добраться только со стороны пассажира.

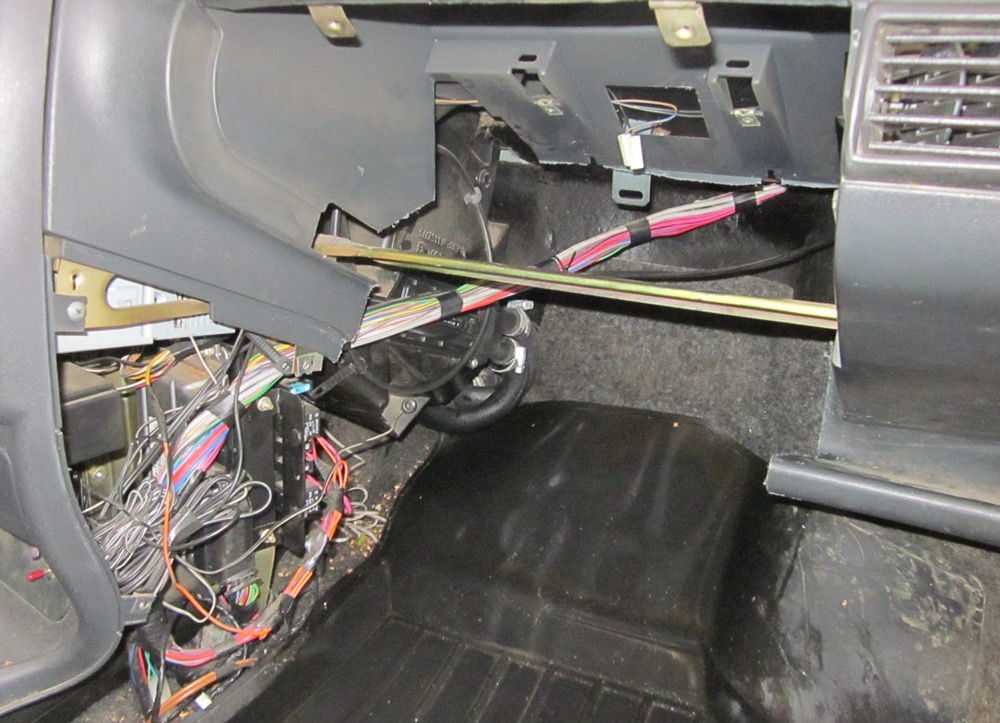

Процесс демонтажа

1. Слив тосол, можно начинать замену самого радиатора.
2. Открутите шурупы, которые удерживают переднюю панель.
3. Открутите крепеж, расположенный на задней стенке вещевого ящика (бардачка).
4. Еще требуется демонтировать шуруп, который вы найдете возле бокового зеркала со стороны пассажира.
5. Сняв эти крепления, передняя панель начнет свободно перемещаться вниз и вверх со стороны переднего пассажира.
6. Чтобы облегчить себе работу, поднимите панель максимально вверх и в образовавшийся промежуток вставьте что-то типа деревянного бруска. Обычно нужен стопор толщиной порядка 7 сантиметров.
7. Ложитесь на спину на пол со стороны пассажира, открутите три крепежа, которые удерживают печку. Достаньте ее. Радиатор извлечен.
8. Наклейте на новый агрегат уплотнительную резинку и вставьте устройство на место старого радиатора. Не забудьте предварительно зачистить место посадки агрегата.
9. Выполните обратную сборку узла.
10. Залейте в систему старую или новую охлаждающую жидкость. Это отличный повод поменять тосол, если старый служит достаточно давно.

Извлеченное устройство

Заливать тосол следует последовательно. Сначала добавьте в бачок жидкости до отметки МАХ. После этого двигатель нужно запустить, чтобы он поработал минут 15. Уровень тосола снизится, и вы сможете долить недостающее количество.

https://youtube.com/watch?v=-2eZ-KKjBuQ

Работа завершена. Старый радиатор идет на утилизацию, салон приводится в порядок и можно наслаждаться результатом.

 Загрузка …

Какой радиатор купить

Выбирая новый радиатор для печки своего ВАЗ 2109, следует понимать, чего именно вы хотите добиться и каким бюджетом при этом располагаете.

Сегодня на выбор потребителям предлагается два типа радиаторов:

Тип радиатора
Особенности
Алюминиевый
Относительно недорогой вариант радиатора, который характеризуется высокими показателями теплопроводности. Однако такое устройство не подлежит ремонту, в чем выражается главный его недостаток

Но на практике ремонт проводят не так часто, потому мало кто обращает внимание на этот минус
Медный
При необходимости и обнаружении течи медный радиатор поддается ремонту — пайке. Показатели теплопроводности несколько выше, если сравнивать с алюминиевыми аналогами

Но при этом цена достаточно высока — как на ремонт, так и на сам радиатор.

Из-за нерентабельности и высокой стоимости большинство владельцев ВАЗ 2109 выбирают алюминиевые радиаторы. Но здесь все зависит от ваших личных решений и предпочтений. При активной эксплуатации автомобиля в условиях суровой зимы медный радиатор вполне себя оправдывает.

Медный Радиатор отопителя ВАЗ 2109

Алюминиевый Радиатор отопителя ВАЗ 2109

Как выбрать действительно отличный радиатор печки ваз 2109.

Зайдя в магазин автозапчастей я узнал, что их существует несколько типов : Алюминиевый заводской , алюминиевый не заводской и медный.

Посоветовавшись с друзьями которые не первый год за рулем и сталкивались с такой проблемой , я узнал :

• Медный радиатор стоит раза в 2 дороже , чем алюминиевый , но греет не совсем жарко.
• Заводской радиатор стоит в районе 1000 рублей и стоит брать именно его , т.к. он надежный и греет как положено. Его конструкция прочнее, чем не родной Вазовский радиатор и имеет завихрители, которые затормаживают охлаждающую жидкость, что способствует большему нагреву радиатора. При таком радиаторе вы начнете чувствовать тепло в машине уже при 60 градусах двигателя.
• Не заводской радиатор стоит рублей 500, но покупать его не стоит. Во-первых не греет , во-вторых может потечь сразу после замены.В третьих не имеет завихрителей, поэтому тосол пролетает сквозь радиатор не успевая его нагреть .

Узнав все это я поехал в магазин и купил оригинальный радиатор  ДААЗ, цена 750 рублей. Выглядит он так:

Ход работы по замене тросов печки

Схема устройства печки ВАЗ-2109

Первое что нужно сделать — это обесточить автомобиль. Для этого достаточно снять минусовую клемму с аккумулятора.
Снимите накладку панели в районе пепельницы, магнитолы и крепления рычагов управления печкой — для этого открутите 4 болта-крепления.
Отсоедините провода от всех переключателей: света, противотуманок, магнитолы и т. д.
Отодвиньте передние сиденья до конца назад или, вообще, снимите, чтобы они не мешали.
Снимите фиксаторы для ремней безопасности на полу. Также уберите пластиковую обшивку, на которой держится пыльник рычага переключения передач

Из-под этой обшивки нужно будет достать нижний воздуховод.
Очень осторожно отсоедините зажимы от крана, а потом и сами тросики. Чтобы было удобно, для начала отсоедините тягу заслонки обогрева ног (3), потом тягу заслонки обогрева лобового стекла (14), потом тягу, управляющую краном (19) и тягу, затем управляющую заслонкой (20).
С обратной стороны отопителя отсоедините провода, управляющие скоростью вентилятора, и крепления проводов, ламп подсветки и рычагов.
Не быстро, чтобы не повредить, опустите по диагонали вниз рычаг управления отопителем.
Теперь можно снимать трос и заменить его на новый.

Обычно все тросы к рычагу, который управляет отопителем, идут сразу в комплекте. По отдельности их не купишь, но сам комплект стоит не дорого, порядка 200 р.

После замены тросиков печки ВАЗ-2109, сборку отопительной системы следует производить в обратном порядке.

Если вы не уверены в своих силах и боитесь, что не справитесь с задачей, обратитесь в автосервис. Но учтите, что стоимость работ по замене будет приличной, так как замена такой небольшой детали, как тросик, требует полного разбора приборной панели и достаточно много времени.

Выбираем новый радиатор

Первым признаком качественного радиатора является его упаковка и талон на гарантийное техобслуживание. Подделки обычно продают в простых целлофановых пакетах. Проверенные радиаторы, которые можно смело покупать и ставить на свой автомобиль, — это продукты фирмы «Крафт» (Kraft).

Низкая панель

Перед тем как начать разбирать приборную панель, чтобы добраться до радиатора, вам нужно будет слить охлаждающую жидкость. Если она ещё хорошая, то после замены её можно залить обратно или поменять на новую в противном случае.
Вам понадобится:

• торцевая головка на 10;
• трещоточная рукоять;
• удлинитель больше 10 сантиметров;
• глубокая головка на 10.

Радиатор отопительной системы находится у ног пассажира. Чтобы его снять, открутите шланги, которые держатся на хомутах, и отцепите их от радиатора. Но будьте осторожны, так как могут потечь остатки охлаждающей жидкости и испортить салон. Поэтому подготовьте заранее тару и тряпку под охлаждайку, чтобы избежать неприятных последствий.

Затем открутите 3 самореза, которые держат радиатор на корпусе отопителя, и трос, регулирующий заслонку обдува лобового стекла. После чего достаньте и замените его на новый.

Соберите всё в обратном порядке и залейте охлаждающую жидкость. Проверьте работу отопителя, если поступление тепла после включения не последует, то, скорее всего, система завоздушилась и надо выпустить лишний воздух. Для этого снимите крышку с расширительного бачка и сожмите патрубки системы охлаждения.

Есть ещё один интересный способ выпустить лишний воздух. Для этого поставьте автомобиль у подножия горки, но чтобы передняя часть автомобиля была немного приподнята, и погазуйте.

Высокая панель

Снятие радиатора на ВАЗ-2109 с высокой панелью производится не так, как с низкой. Для этого, конечно, можно и разобрать приборную панель, но необязательно.
Вот как поменять самостоятельно:

1. Откройте капот и снимите кожух с отопителя. Открутите два шурупа, которые его держат.
2. Опустите кресло водителя до упора, можно также снять руль, но кто-то умудряется этого не делать.
3. Лягте на водительское сиденье и разомкните под рулём плюсовую колодку и открутите гайку, которая держит провод массы печки.
4. После чего из-под капота достаньте радиатор. Чтобы облегчить себе задачу, немного сдвиньте левый угол.
5. Установка нового радиатора делается в обратной последовательности.
