Ремонт и замена печки на ваз (lada) 2105 своими руками

Замен крана отопителя ваз 2105

Кран отопителя ваз 2105

Замена крана отопителя на ваз 2105 и другие усовершенствования направлены только на максимальное улучшение работы печки. Как и говорилось выше, данная замена проводится по причине улучшения и модернизации работы печки (можно поставить керамический вариант) или же если когда старый кран начинает пропускать.Протечка крана способна принести автовладельцу много хлопот. Поэтому устранение течи будет единственно верным решением, а сделать это можно только заменив кран.

Совет. Приобретаем кран печки отопителя в магазине, желательно с двумя патрубками.Стоит отметить, что выбор кранов на сегодня огромен. Все же, специалисты и водители со стажем советуют покупать керамический кран. Он имеет лучшую комплектацию, чем обычный.В нем много деталей.

Вам потребуются:

Резиновые кольца.
Крепежный гайки.
Шайбы.
Алюминиевый корпус.
Керамическая начинка и многое другое.

Керамические краны служат намного дольше, чем обычные металлические. Они практически не прикипают, как обычные.Начинаем замену, вооружившись домкратом, накидными и гаечными ключами, головками и удлинителем. Автомобиль поднимаем на смотровую яму, что значительно облегчит процесс работы.Приступаем:

берем какую-либо емкость и подставляем ее под двигатель;
откручиваем пробку на блоке, а затем сливаем охлаждающую жидкость;
после этого убираем емкость, но недалеко, так как она еще понадобится;
находим патрубки, которые идут от мотора к крану отопителя;

Патрубки, идущие от двигателя к крану

распускаем хомуты патрубков;
берем металлическую щетку и зачищаем резьбовые соединения двух шпилек.

Совет. Чтобы не было проблем с откручиванием гаек, рекомендуется смочить соединения тормозной жидкостью. Ведь шпильки – это не обычные болты, а детали, шляпки которых утопают в пластмассовом корпусе крана.Крепежные гайки у шляпок самоконтрящиеся и имеют пластмассовые кольца, которые трудно откручиваются. Ну и еще, если прибавить к этому коррозию, то все становится ясным.

Продолжаем:

снимаем патрубки, пока откисают резьбовые соединения (помним, что под патрубки нужно ставить емкость, так как оттуда стекается жидкость);
переходим в салон;
извлекаем боковую панель торпеды;
затем находим хомуты патрубков;
берем торцовый ключ с карданчиком и откручиваем хомуты;
снимаем патрубки и заменяем их на новые;
после снятия всех патрубков снова лезем под машину;
находим гайки, фиксирующие кран отопителя;
ключом на 10 откручиваем их;
возвращаемся в салон;
вытягиваем кран на себя;
снимаем пружинный фиксатор;
отсоединяем трос управления от крана;
устанавливаем новый кран отопителя, прежде подсоединив трос и прикрепив кран к кузову.

Вот и все! Новый кран отопителя установлен.Остальная сборка проводится в обратной последовательности.

Как снять печку ваз 2105

Для того, чтобы снять отопитель с автомобиля ВАЗ-2105, необходимо отсоединить провод «масса» от аккумуляторной батареи автомобиля.

Снять щиток приборов, корпус вещевого ящика и панель крепления радиоприемника (подробнее смотрите главу «Панель приборов»).

Перевести до отказа вправо рычаг управления краном отопителя и слить жидкость из системы охлаждения двигателя

Ослабить стяжные хомуты 7 (рисунок 1) и отсоединить от патрубков отопителя резиновые шланги 8 для отвода и подвода жидкости.

Выкрутить внутри отсека двигателя автомобиля два болта крепления уплотнителя 9 на патрубках радиатора отопителя и снять уплотнитель.

Снять облицовку рычагов управления отопителем, выкрутить болты крепления кронштейна 2, ослабить болты скоб крепления оболочек гибких тяг 5 на кронштейне, отсоединить тяги и снять кронштейн.

Выкрутить винты и снять воздухопровод 1 внутренней вентиляции.

Преодолевая сопротивление защелок корпусов сопел 10 обогрева боковых стекол, снять правое и левое сопла.

Открутить гайку крепления правого воздухопровода 4 обогрева бокового стекла. Отжать защелки корпуса заслонки 12 и снять воздухопровод.

Аналогично снимите и левый воздухопровод.

Снимите четыре пружинных скобы и кожух вентилятора в сборе.

Снимите четыре гайки крепления кожуха радиатора, отсоедините провод «масса» под одной из гаек с левой стороны, снимите кожух радиатора и воздухопровод 6 обогрева ветрового стекла.

Установку отопителя на автомобиль необходимо выполнять в обратной последовательности

Необходимо обратить внимание на правильность установки уплотнительной прокладки между кожухом радиатора и кузовом автомобиля

При сборке и установке отопителя нужно отрегулировать управление отопителем (смотрите «Регулировка управления отопителем»).

После проведения установки отопителя на автомобиль и подсоединения шлангов, заправьте систему охлаждения двигателя охлаждающей жидкостью и проверьте герметичность соединений шлангов.

Разборка и сборка отопителя

Снимите две пружиные скобы 13 (рисунок 2) и выньте вентилятор из кожуха 3.

Открутите гайку крепления крыльчатки 11 и снимите ее с электродвигателя 12.

Открутите гайки крепления скоб и снимите воздухораспределительную крышку 16 кожуха 2 вентилятора.

Отжав изнутри кожуха защелки корпусов заслонок 15 воздухопроводов обогрева боковых стекол, снимите корпуса в сборе с заслонками и отсоедините тяги от рычагов заслонок.

Немного открутите болты крепления скоб, зажимающих оболочки гибких тяг приводов крана и заслонки воздухопровода обогрева ветрового стекла, и снимите тяги.

Открутив гайку скобы крепления подводящей и отводящей труб 9, снимите скобу и выньте из кожуха 5 радиатор 8. Открутив гайки крепления, отсоедините от радиатора отводящую трубу и кран 10 с подводящей трубой.

Ослабьте болт крепления оболочки гибкой тяги крышки 6 воздухопритока и снимите тягу. Открутите гайки крепления, выньте скобу крышки воздухопритока и снимите крышку.

Сборку отопителя выполняйте в обратной последовательности. При сборке обязательно контролируйте правильность установки уплотнительных прокладок. При установке гибких тяг необходимо выдерживать установочные размеры 5±2 мм (как показано на рисунке 3) концов оболочек тяг за скобами их крепления на кране, кожухе радиатора и направляющем кожухе вентилятора.

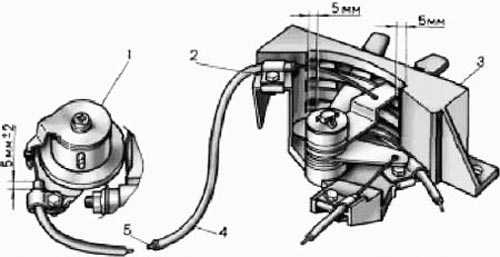

Регулировка системы управления отопителем

Снимите облицовку рычагов управления отопителем.

Поставьте рычаги крана и крышки воздухопритока в положение полного закрытия, а заслонки воздухопровода обогрева ветрового стекла в положение полного открытия и проверьте расстояние между кронштейном 3 (рисунок 3) и рычагами управления, которое должно составлять 5 мм. При несоответствии этой величине необходимо выполнить регулировку управления отопителем.

Снимите щиток приборов (смотрите главу «Панель приборов»).

Немного открутите болты скоб 2 и закрепите оболочки всех трех тяг на кронштейне 3 таким образом, чтобы рычаги управления не доходили до конца в кронштейне на величину 5 мм при полном закрытии крана и крышки воздухопритока, а заслонки воздухопровода обогрева ветрового стекла — при полном открытии.

Установите щиток приборов и облицовку рычагов управления отопителем.

Устройство отопителя ВАЗ 2105

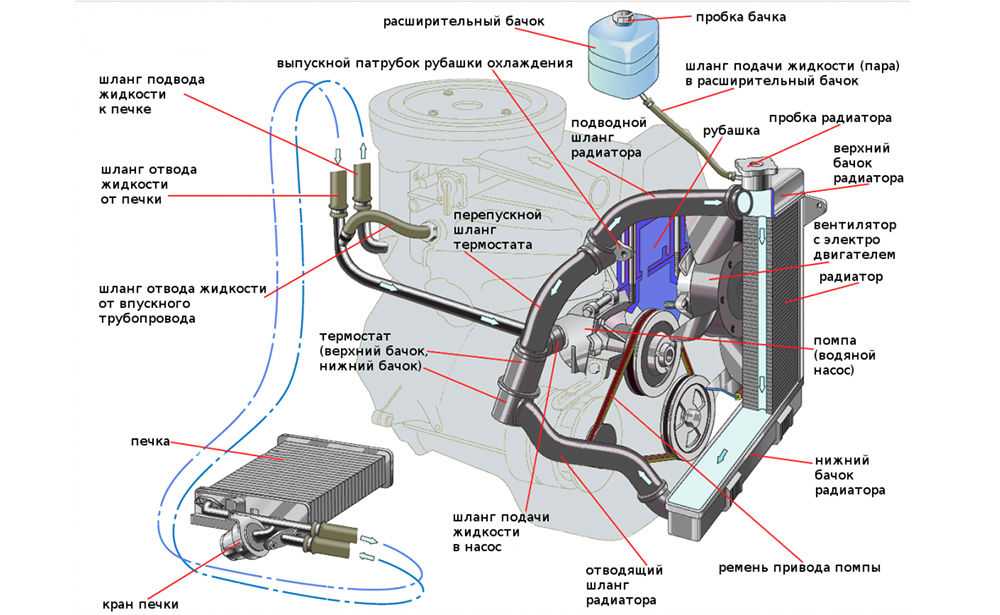

Схема системы отопления вазовской классики по большому счёту стандартна, но ряд особенностей всё же имеется. Салон автомобиля отапливается по известной схеме – наружным воздухом, который прогревается в радиаторе отопителя, подключённом к системе охлаждения. В «пятёрке» забор наружного воздуха происходит через решётки, расположенные на капоте возле ветрового стекла. Этот воздуховод изолирован от моторного отсека, дабы препятствовать проникновению в салон задымленного воздуха из подкапотного пространства. Попадая на отражатель, внешний воздух отделяется от воды (что актуально в дождливую погоду), меняет направление и движется в направлении печного радиатора. Количество подаваемого на обогрев воздуха можно регулировать с помощью рычага, управляющего положение воздухораспределительной крышки.

Радиатор отопителя включен в контур системы охлаждения после силового агрегата, поэтому попадающий в радиатор антифриз сильно разогрет. Наружный холодный воздух, попадающий на стенки трубок радиатора печки, нагревается, охлаждая антифриз, и уже горячим поступает в вентилятор. Скоростью вращения вентилятора можно управлять посредством трёхпозиционного переключателя, расположенного в салоне. Вентилятор направляет горячий воздух на сопла воздуховодов для обогрева ветрового и боковых стёкол, ног водителя/пассажира и верхней части салона.

Особенностью системы отопления ВАЗ-2105 является наличие вытяжной вентиляции. Воздух из салона удаляется через декоративные решётки, установленные на задних боковых панелях. Чтобы препятствовать проникновению наружного воздуха внутрь салона через декоративные решётки при сильном боковом ветре, в соответствующий воздуховод встроен клапан, пропускающий поток воздуха только в одном направлении.

Как заявляет производитель, в сильный мороз (превышающий минус 25ºС) отопитель в состоянии прогревать воздух в салоне до 25ºС, а в области ног – до 30 градусов. В действительности подобные показатели достигаются разве что на новом автомобиле – с течением времени радиатор и воздуховоды забиваются, и эффективность обогрева резко падает. Поэтому необходимо при появлении первых признаков такого ухудшения выяснить причину явления и принять меры для устранения проблем.

ДААЗ

Второе место, после «Озона», занимал «ДААЗ». Данный карбюратор ВАЗ 2107, в отличии от своих «коллег», имел устройство экономайзера, обеспечивающего принудительный холостой ход. Данное отличие, не особо сказывалось, и не делало данный механизм особенным.

Поскольку «ДААЗ», является модификацией «Озона», он также имеет варианты с индексом 1107010 и 1107010 – 20. Сразу сказать, какой карбюратор лучше поставить на Лада 2107, нельзя. Для этого, нужно определится, что именно хотите получить от данного устройства.

Разборка, чистка и сборка карбюратора ВАЗ 2107 «ДААЗ», является одной из самых простых задач, по сравнению с чисткой других образцов. Хотя схема агрегата и не отличается от остальных, его устройство было несколько по проще.

Подбираем новый радиатор отопителя

Приобрести радиатор печки сегодня совсем не проблема. Автомобильные рынки и магазины запчастей переполнены подобными товарами, однако осуществить правильный выбор не всегда просто. Все дело в производителе и цене.

Самый дешевый радиатор неизвестного производителя, к тому же из непонятного сплава обойдется вам максимум в 500 рублей. Естественно, гарантии на несколько лет его производительной работы никто не даст. В то же время можно купить высококачественный теплообменник из медно-латунного сплава с гарантией, по цене около 3000 рублей.

Есть и компромиссные варианты, предполагающие достаточно качественный товар от известных производителей по приемлемым ценам. Ниже приведена таблица с указанием моделей радиаторов отопителя ВАЗ 2107 проверенных производителей.

САМОСТОЯТЕЛЬНАЯ ЗАМЕНА ОТОПИТЕЛЯ В ВАЗ 2106

Детали отопителя салона ваз 2106

Детали отопителя:

1 — крышка распределителя воздуха.
2 — корпус вентилятора.
3 – дополнительный резистор.
4 — кожух крыльчатки вентилятора.
5 — корпус радиатора отопителя.
6 – прокладка крышки корпуса.
7 — крышка люка притока воздуха.
8 – прижимная скоба для крепления труб.
9 – пружинный держатель крепления кожуха вентилятора.
10 – прокладка радиатора.
11 — радиатор отопителя.
12- кран отопления.
13 – крыльчатка вентилятора.
14 – электрический двигатель вентилятора.
15 — пружинная скоба для крепления электродвигателя.
16 – подушка резиновая электродвигателя.
17 — скоба для крепления крышки воздухораспределителя.

Радиатор и вентилятор отопителя

Следует знать, что для того чтобы в салоне автомобиля пятерки всегда было тепло и уютно, особенно в зимние дни, необходимо суметь увеличить количество подаваемого тепла. А какая деталь непосредственно отвечает за подачу теплого воздуха? Конечно же, радиатор. Но есть проблема — на пятерке вентилятор стоит такой, что смех берет. Он очень мал и просто не способен создавать нужного потока. Что же делать? Для начала давайте сравним вентиляторы на Ваз 2105 и на Ваз 2108. Первый моторчик потребляет 4,5 А ток и имеет частоту вращения в 3000 об/м, а второй 14 А, но крутит 4100 оборотов в минуту. Это уже что-то да говорит. Рекомендуется заменить вентилятор на другой.

Замена вентилятора отопителя ваз 2105

Замена вентилятора отопителя на ваз 2105 проводится следующим образом:

извлекается нижняя часть печки (это простой кожух, сверху которого установлен обычный электрический вентилятор);
снимается старый вентилятор;
срезаем один из аэродинамических гребней, подающих воздух на ноги водителя и пассажира (это делается ввиду того, что моторчик вентилятора Ваз 2108 намного длиннее);
также убирается крыльчатка, которая не позволит вентилятору от Ваз 2108 сесть на место;
вместо этого ставится самодельный.

Совет. Для того чтобы не убирать крыльчатку, а оставить все как есть, можно воспользоваться другим вентилятором. Подойдет стандартный пятилопастный вентилятор для классики, у которого моторчик в несколько раз мощнее. И вес его намного легче, а ротор нового моторчика вращается сильнее, чем даже у Ваз 2108.

увеличиваем дырку крыльчатки в диаметре;
засовываем туда новый вал (делаем это очень аккуратно, чтобы не сломать крыльчатку);

подключаем вентилятор и проверяем его работу;
настраиваем резистор и собираем все в обратной последовательности.

Совет. Рекомендуется заменить и резистор на пятерке, установив восьмерочный вариант. Новый резистор обязан обеспечивать тихую работу вентилятора. Также, следует заменить и выключатель вентилятора.

Порядок работы

Перед тем, как приступить к снятию радиатора, необходимо подготовить нужный инструмент. А именно:

Два ключа — на 7 и на 10;
Отвертки (крестовая и плоская);
Ветошь;
Две новые прокладки из резины;
Четыре литра охлаждающей жидкости.

Перед началом работы, на коврики в салоне положите ветошь. Она убережет их от попадания тосола или антифриза, в то время, как будет проводится замена радиатора печки.

Первым делом, освободите доступ к кожуху обогревателя. Сделать это нужно, сняв дно и полку бардачка, а также, разобрав панель магнитолы. После того, как кожух будет освобожден, его необходимо снять. Теперь, перед Вами открылся сам радиатор печки.

Вся работа, которую нужно проводить изнутри автомобиля закончена, переходим к подкапотному пространству. На ВАЗ 2105 и 2107, от системы охлаждения к радиатору печки, идут два патрубка. На каждом из них, расположены хомутики. Их нужно отпустить, и отсоединить патрубки от печки. Также, внимательно осмотрите хомуты, на наличие коррозии. Если данные очаги будут найдены, то хомутикам будет нужна замена. Иначе, очаг коррозии может перейти на резьбу, и вы не сможете ослабить данную деталь.

После того, как хомуты будут сняты, нужно будет снять диафрагму. Она крепится двумя болтами на 7, к радиатору печки. Последнее, что удерживает печку на своем месте — тросик управления отопителем. Снимем с него петельку, и всё, радиатор можно вынимать.

Вынимать его нужно аккуратно, не повредив трубки. Иначе, после обратной установки, они будут течь, и им нужна будет замена. Для того, что их отсоединить от радиатора, возьмите ключ на 10, и отверните все крепления (их должно быть четыре).

Теперь, через отверстие, на котором были прикреплены патрубки, можно осмотреть деталь изнутри, и определить, нужна ли ей замена, или можно обойтись прочисткой.

Основные неисправности системы отопления ВАЗ-2105

Рассмотрим основные причины, вызывающие неработоспособность или снижение эффективности функционирования системы отопления «пятёрки»:

зачастую причиной ухудшения обогрева салона является понижение уровня антифриза в системе охлаждения. Если автомобиль эксплуатировался достаточно долго, такое явление можно считать вполне естественным, но при резком падении уровня необходимо заняться поисками причин. При обнаружении утечки следует её устранить, долить ОЖ и устранить воздушную пробку, продавив шланги на заведённом силовом агрегате;
неисправность термостата, отвечающего за возможность циркуляции ОЖ по большому или малому контуру, также может стать причиной невозможности выхода на требуемый температурный режим, как и поломка краника отопителя;
распространённой причиной ухудшения эффективности обогрева является засорение печного радиатора. Локализовать неисправность можно на ощупь при работающем силовом агрегате: в месте сильного засорения радиаторных сот будет наличествовать ощутимый перепад температуры;
наконец, проблемы могут возникнуть из-за неработающего или работающего не в полную силу вентилятора отопителя.

Как снять и заменить моторчик печки на ВАЗ-2107, 2105 и 2104

Итак, дорогие друзья, сегодня мы вам расскажем доступным языком как на ВАЗ-2107 добраться к моторчику печки, дабы заменить его или отремонтировать в зависимости от того, что вынудило вас его достать. Сражу отметим, что если моторчик печки на вашей семерке начал верещать на холодную, ну или визжать, то дальше это будет только усугубляться, моторчики с завода стоят втулочные, смазка ни к чему не приведет, ненадолго может и вернет вам тишину, но совсем ненадолго, так что в таком случае только замена. И в идеале замена на подшипниковый моторчик печки — уж он то точно верещать не будет. Итак, для начала нам нужно будет снять бороду на нашей семерке. Предварительно снимаем ручку переключения передач, она нам будет мешать и магнитолу вынимаем из шахты и отсоединяем разъемы. Тут у каждого индивидуально, у кого-то может и магнитолы нет.

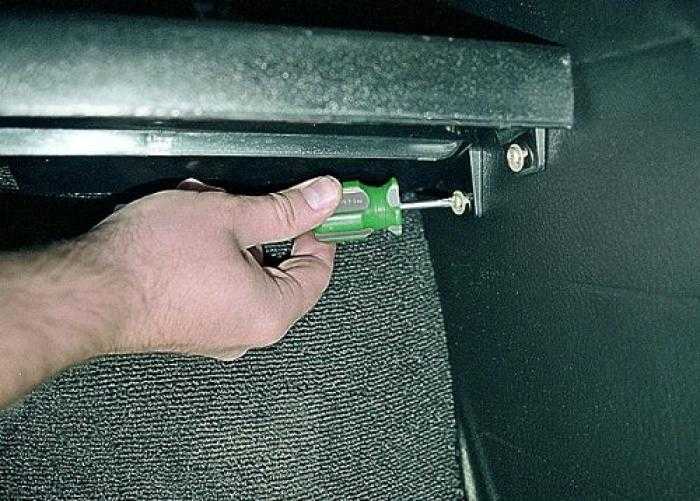

Для начала открутим полку, тут все просто, действие в трех фото:

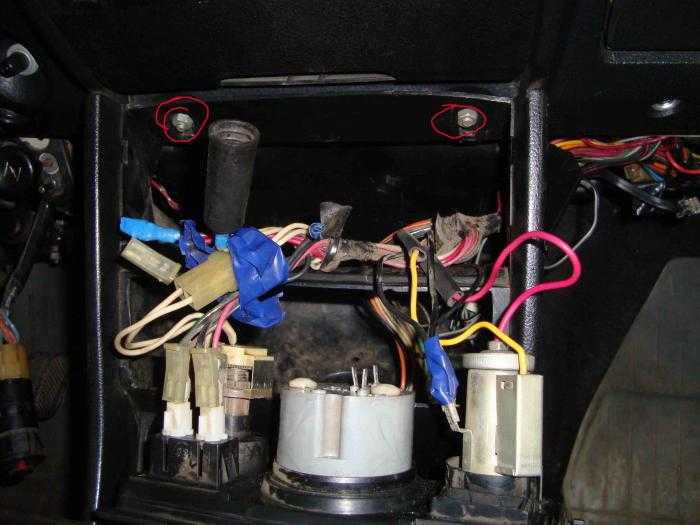

Для дальнейшего снятия бороды нам нужно снять панель с часами и прикуривателем, поддеваем ее с правой или левой стороны плоской отверткой и выведя из защелок тянем на себя:

Затем, отсоединяем провода от часов, прикуривателя, (для удобства сборки я бы посоветовал их пометить), убираем панельку в сторону и получаем доступ к двум гайкам, тут удобно будет воспользоваться торцовым ключиком на 10

Откручиваем гайки, не теряем шайбы, смотрим вниз, где кнопки. Там в торону, которая смотрит на задних пассажиров есть декоративная заглушка, поддеваем ее отверткой, и под ней видим два шурупа вкрученных в тонель:

Откручиваем их, отсоединяем колодки от кнопок, панель больше ничего не держит. Отодвигаем ее в сторону и получаем доступ к корпусу печки:

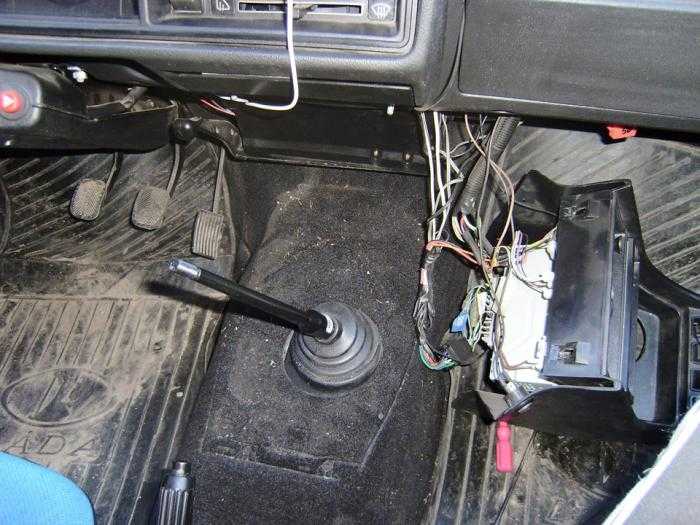

Теперь, отсоединяем боковые воздуховводы, аккуратно выводим их из защелок плоской отверткой (на фото видно как они защелкиваются):

Нас интересует нижняя и средняя части корпуса печки 2107, что бы их снять нужно подобраться к металлическим защелкам, их всего четыре — по две с каждой стороны, вот они:

Руками их может быть отщелкивать проблематично, рекомендуем воспользоваться отверткой, вот как на этой картинке:

После того как защелки сняты (при снятии будьте внимательны, могут «выстрелить» и улететь в неизвестном направлении), нижняя часть корпуса печки спокойно вынимается руками на себя:

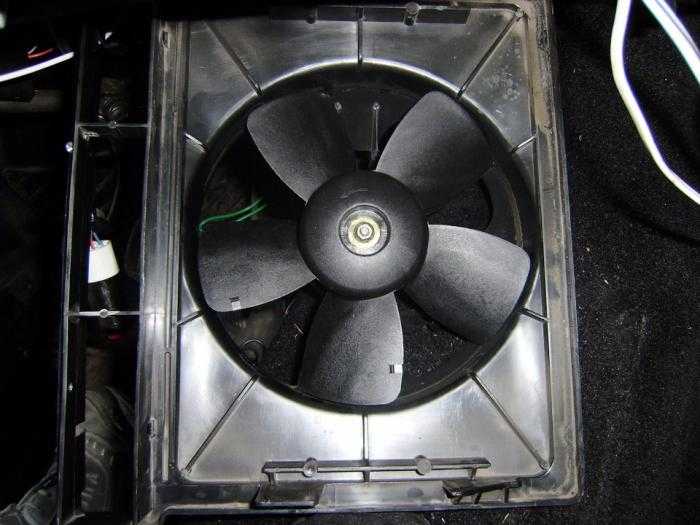

Вот мы и видим наш моторчик. Сам моторчик держится в нижней части корпуса тоже на металлических двух защелках, отщелкиваем их, отсоединяем клеммы

и извлекаем наш моторчик из корпуса печки:

Вот собственно и все, сборка осуществляется в обратной последовательности, на все про все времени потрачено около 40 минут. По аналогии замена моторчика печки производится на ВАЗ-2105 и ВАЗ-2104, отличие лишь в самой бороде и ее креплениях. Чуть позже мы вам расскажем о нюансах замены моторчика печки в этих и других ВАЗовских моделях. Удачи вам на дорогах и пусть машина не ломается. Будем рады вас видеть в нашем клубе ВАЗ классики на форуме.

Ваз 2105 — Замена крана отопителя

Причиной замены крана отопителя является, в основном, утечка охлаждающей жидкости из самого краника. Также меняют кран печки в случаях, когда нет утечки тосола, антифриза или воды, но кран не исправен, то есть не перекрывает полностью отверстие поступления жидкости в радиатор печки. Утечка охлаждающей жидкости сраза заметна пассажиру сидящему на переднем сидении, так как вся жидкость сначала стекает в Vaz 2105 на полку под бардачком, затем на коврик пола.

Что требуется для замены крана отопителя в автомобиле Ваз 2105

новый кран (по надежности автовладельцы рекомендуют керамический шаровый)
резиновые прокладки, 2 штуки
герметик автомобильный, например, Автосил
ключ на 10 накидной и рожковый

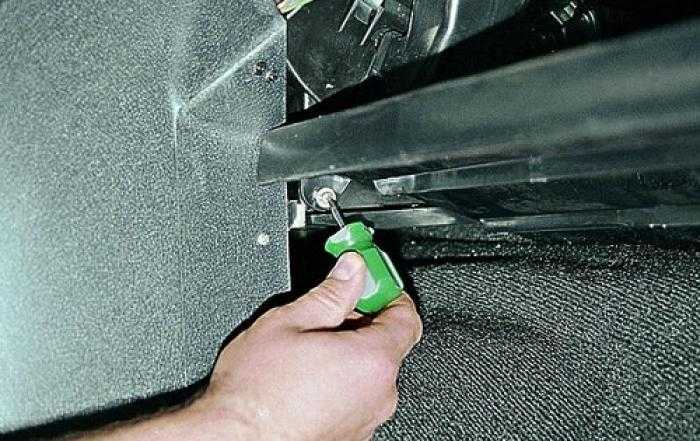

отвертку крестовую не большую для снятия дверцы бардачка и полки под ним
ключ на 7 для ослабления крепления тросика открытия-закрытия краника

Многие рекомендуют сначала сливать охлаждающую жидкость полностью из системы охлаждения. Я же не сливал, так как патрубки подвода жидкости в салон машины, в печку находятся по горизонтали не ниже крышки радиатора.

Ваз 2105 — замена радиатора печки

27 сентября 2013

Снятие радиатора печки отопления салона автомобиля Ваз 2105 производят в случае его протекания для последующей замены на новый, либо для профилактической чистки, а так же при выполнение другого ремонта, при котором его наличие будет мешать ходу его проведения. Подготовьте стандартный набор инструментов, так же подготовьте две новые резиновые прокладки для крана отопителя и два хомута крепления патрубков. При наличие всего необходимого проделайте следующую последовательность действий:

В салоне автомобиля, под патрубки, рекомендуется положить ветошь или другой материал, так как при их снятие возможна утечка небольшого количества охлаждающей жидкости.
Сливаем систему охлаждения в заранее подготовленную емкость.

В моторном отсеке с помощью отвертки ослабляем затяжку хомутов крепления подводящего и отводящего патрубков.
После чего снимаем патрубки. При снятие из них может вытечь небольшое количество охлаждающей жидкости в случае если вы не сливали систему.

Теперь необходимо снять уплотнитель патрубков, для этого отверткой откручиваем два самореза его крепления к перегородке кузова моторного отсека и салона автомобиля.
Далее перемещаемся в салон автомобиля и снимаем декоративный кожух вентилятора отопителя.
Так же отсоедините тягу привода вентилятора.
После чего аккуратно извлекаем радиатор со своего посадочного места.

На этом ремонтные работы по снятию радиатора печки на автомобиле Ваз 2105 завершены. Произведите его замену, после чего установку выполните в обратной последовательности. Если планируется установка старого, то предварительно рекомендуется проверить его на герметичность, для этого глушим входное отверстие, а к выходной трубе подключаем компрессор со сжатым воздухом. Нагнетая в нем давление и опустив в емкость с водой, по наличию пузырьков воздуха определяем наличие разгерметизации и при необходимости либо устраняем дефект, либо производим его замену на новый. При сборке не забываем менять резиновые уплотнительные прокладки.

Сборка

Сборка отопителя ВАЗ 2107, происходит в обратном порядке. Сначала, к радиатору прикручиваем патрубки, и продеваем деталь в отверстие между кузовом и двигателем. Одеваем петельку троса управления печкой, и устанавливаем диафрагму. Подсоединяем патрубки, и обязательно, затягиваем их края хомутиками.
