Замена патрубков на ВАЗ 2123 (фото и видео)

Процесс замены радиатора

Самостоятельная замена радиатора осуществляется набором инструмента, включая плоскую и крестообразную отвёртку, пассатижи, малого размера (8, 10, 14) торцевые головки.

Предварительно: отсоединяется клемма АКБ, ведущая на «массу». Ключ зажигания лучше извлечь. Приступать к процессу желательно по истечение 2–3 минут с целью полного разряжения резервного конденсатора.

Сливаем тосол

Придерживаясь этапа подготовительных операций, из системы отопления сливается тосол.

Предлагается обычный вариант слива тосола, сопровождающимся снятием нижнего болта и открытием крышки расширительного бачка.

Второй альтернативный метод выполняется открытием крышки бачка и отсоединением трубки охлаждения дроссельного узла. На место трубки вставляется иной шланг, через которую сливается антифриз. Для форсирования процесса бочок можно продуть, чтобы удалить остатки жидкости.

Технология без снятия панели приборов

За основу замены теплообменника берётся опыт водителей, который позволяет устранять сложные процедуры демонтажа приборной панели.

Этапы разборки:

1. Снимается, так называемый, перчаточный отсек и воздуховод обогрева пассажира (ног) отвинчиванием саморез.
2. Ослабив хомут, снимается резиновая трубка, и сливается остаток жидкости в заранее приготовленную тару. Верхний хомут ослабляется, и патрубок вытягивается на себя.
3. Радиатор, после удаления двух шурупов выдвигается на себя, пока не упрётся в воздуховод.
4. Отвинчивается гайка крепления крышки реле с последующим его извлечением. Визуально заметно, как препятствует съёму радиатора уголок пластиковой рамки теплообменника.
5. Кусачками (бокорез) откусывается мешающий кусочек пластика.
6. Крайние грани нового радиатора по периметру оклеиваются («момент») тонкими полосками поролона. Делается это для упреждения проникновения воздуха через щели.

Как и при демонтаже старого узла, рамка нового радиатора с отрезанным уголком вставляется в штатное гнездо.

Комплектация с кондиционером

Демонтаж радиатора печки усложняется оснащённостью автомобиля кондиционером. Операция кропотливая, но смекалка, любознательность значительно упрощают процесс.

Из существующих двух способов замены радиатора печки предпочтителен вариант со снятием панели приборов. Процесс гарантирует сохранность кондиционера. В другом случае возникает необходимость нарушить герметизацию его с последующей заправкой фреоном.

Демонтаж панели предусматривает этапы, идентичные процедуре снятия теплообменника без кондиционера. За некоторым исключением:

1. Отсоединяется клемма АКБ и сливается тосол в приготовленную ёмкость. Бочокследует продуть, чтобы вытекла вся жидкость.

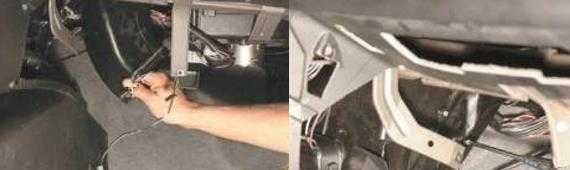

2. Отвинчиваются болты, и вместе с салазкой извлекается магнитола. Вывернувшурупы (саморезы), снимаются боковые панели, щиток приборов. При этом не забывается удалить кнопки крепления. Отжав защёлки, отводим панель вправо и чуточку на себя, освобождая её из пазов.
3. Фишки, разъёмы целесообразно пометить маркёром, что ускорит процессобратной сборки. Отвернув привод спидометра, освобождаются болты, а также сама торпеда.o Освободив боковой щиток, кожух руля, извлекается блок управления. Снего отсоединяется разъём подсветки.
4. Выкручивается рулевая колонка, крепления щитка (снизу) и демонтируется распорка.
5. Отсоединяется усилитель панели (4 болта).
6. Освободив крепления вентилятора, снимается печка вкупе с кондиционером иусилителем. Болты крепления последнего к кузову также вывинчиваются.

Итак, печка свободна, после удаления с неё тройника. Чтобы при сборке не осталось лишних крепёжных деталей, придерживайтесь строгой, обратной последовательности.

Убеждение в неисправности радиатора приходит после проверки подводящих трубок, патрубков, шлангов на предмет герметичности.

Замена термостата Нива Шевролет

Необходимость в снятии термостата может возникнуть для его замены при нестабильном температурном режиме двигателя — перегреве или недостаточном прогреве. При этом полностью сливать охлаждающую жидкость не требуется. Для проверки термостата на автомобиле пустите двигатель и потрогайте рукой нижний шланг радиатора — он должен быть холодным. После того как температура охлаждающей жидкости достигнет 80-85°С, шланг должен начать нагреваться. Если этого не происходит, снимите термостат и проверьте его работоспособность.

Отказ термостата связан с заклиниванием термоклапана. Термоклапан может заклинить как в открытом положении, при этом двигатель будет долго прогреваться. Может термоклапан заклинить в закрытом положении, при этом двигатель будет перегреваться.

Снимать термостат необходимо только на полностью остывшем двигателе.

Вам потребуется отвертка.

1. Слейте часть охлаждающей жидкости, вывернув пробку из отверстия для слива жидкости блока цилиндров (см. «Замена охлаждающей жидкости»).

Отверткой ослабляем хомут крепления отводящего шланга радиатора

Снимаем шланг с патрубка термостата

Ослабляем хомут крепления отводящего шланга блока подогрева дроссельного узла, и снимаем шланг с патрубка термостата.

В зависимости от комплектации двигателя термостат по конструкции может отличаться. Если дроссельный узел с электронным приводом заслонки патрубок для подогрева дроссельного узла закрыт. И от него не отходит шланг подогрева дроссельного узла (рис. 5).

Ослабляем хомут крепления байпасного шланга и снимаем его с патрубка термостата.

Ослабляем хомут крепления отводящего шланга радиатора отопителя к патрубку термостата и снимаем шланг.

Ослабляем хомут крепления шланга подвода охлаждающей жидкости к насосу

Снимаем термостат.

Перед установкой проверьте термостат, для чего опустите его в воду, подогретую до 70-75 °С.

Нагревайте воду, постоянно перемешивая ее, до (80±2)°С.

При температуре (80±2)°С основной клапан термостата должен начать открываться. Если этого не происходит, замените термостат.

Установите новый термостат в порядке, обратном снятию.

Чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой смажьте патрубки термостата тонким слоем силиконового герметика.

Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).

Термостат с твердым термочувствительным наполнителем имеет основной и перепускной клапаны. Начало открытия основного клапана при температуре охлаждающей жидкости 79–82 °С, ход основного клапана не менее 6 мм.

На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора (на двигателе 21213) или дроссельного узла (на двигателе 21214). При температуре 78—85°С клапан начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 90°С основной клапан полностью открывается, а байпасный — закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 6,0 мм. Оценить исправность термостата можно по нагреву нижнего патрубка радиатора: он должен быть холодным, пока температура жидкости (по указателю) не достигнет 80—85°С, и горячим, когда она поднимется до 85—90°С. Термостат неремонтопригоден. При неисправности, потере герметичности, деформации патрубков его заменяют.

Типы радиаторов печки «Нива»

Холоднее в салоне «Нивы» становится не сразу – печка перестает нормально работать по нескольким причинам:

• не переключается отопительный краник (закисает в закрытом или полузакрытом положении);
• с малой скоростью крутится моторчик;
• забивается радиатор отопителя;
• в системе охлаждения создается воздушная пробка;
• детали оказываются бракованными;
• раньше времени открывается клапан в термостате;
• создается плохая циркуляция в системе охлаждения из-за водяного насоса.

В салоне автомобиля еще может быть холодно из-за прогоревшей прокладки ГБЦ в двигателе. Чтобы в салоне было теплее, на машинах «Нива» 21213 автовладельцы часто устанавливают:

• трехрядные медные радиаторы печки, у них лучше теплоотдача;
• моторчик отопителя 2108, они более производительные, чем штатные на «Ниве».

РП для ВАЗ 21213 производят различные компании, и качество у печных радиаторов может быть разное. На рынке автозапчастей в основном встречаются детали производителей:

• «Оренбургский радиатор»;
• Luzar;
• ДААЗ;
• ШААЗ;
• «Лихославльский радиаторный завод»;
• Иран;

По материалу изготовления РП бывают медными и алюминиевыми, у каждого из них есть свои преимущества и недостатки. Алюминиевый радиатор:

• быстро разогревается;
• дешевле медного в цене;
• обладает высокой жесткостью и малым весом.

Но алюминиевый РП неремонтопригоден, его практически нельзя запаять. Еще к недостаткам алюминия можно отнести:

• быстрое охлаждение, этот металл плохо сохраняет тепло;
• подверженность коррозии, поэтому алюминиевые РП чаще медных выходят из строя.

Основной недостаток РП из меди – долгий нагрев салона, но зато даже после остановки двигателя он еще достаточно долго сохраняет тепло

Медные радиаторы отопителя приблизительно на 30-50% дороже алюминиевых, но это не так важно – в целом детали стоят все равно относительно недорого. Проблема у медных РП другая – качество продукции на низком уровне, и купить детали приемлемого качества не так просто.

Нередко возникают проблемы с нагревом салона и у автовладельцев «Шеви Нива», в машине может быть холодно уже в мороз -15ºC – алюминиевый радиатор печки не слишком хорошо греет. Еще проблема на автомобилях ВАЗ 2123 – печные радиаторы нередко текут.

Алюминиевые радиаторы печки на автомобиле «Нива» стоят недорого:

• ВАЗ-2123 (Шевроле Нива) – в среднем от 700 до 1000 рублей;
• ВАЗ-21213 (21214/2105) – от 650 до 1100 рублей.

Медные РП продаются дороже, цены на них находятся в пределах от 1500 до 2500 рублей, стоимость зависит от марки товара, региона продаж и самих продавцов.

Заключительный этап работ

В обратной последовательности монтируются трубки, крепятся хомуты, прикручивается болт расширительного бачка. Бочок заливается тосолом и после нескольких дней эксплуатации машины, контролируется уровень жидкости в бачке. Отсутствие подтёков, запаха и тёплый уют в салоне станет поводом установки на место перчаточного ящика.

1. Открываем крышку, чтоб стравить давление в системе охлаждения. Откручиваем шланг охлаждения с дроссельного узла. Вместо него одеваем шланг, другим концом шланг в 5-литровую бутылку или что оказалось под рукой. Снятый шланг охлаждения затыкаем пальцем и дуем в бачок, выдувая из системы часть антифриза или тосола, кто на чем ездит.

2. Снимаем бардачок.

3. Откручиваем воздуховод на ноги, который будет мешаться при вытаскивании печки, там все просто, один винт.

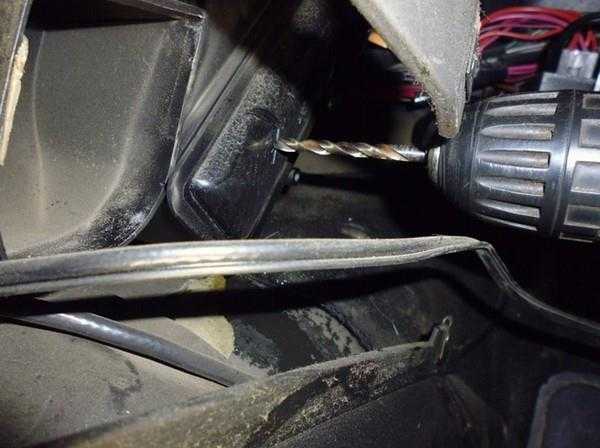

4. В печке можно просверлить отверстие, чтобы слить часть оставшейся жидкости, для того чтобы при снятии патрубков у нас не потекло из них. Я просверлил дырку и прижал к ней край резинового шланга слив остатки в бутылку.

5. Откручиваем хомуты шлангов по-шире и сдвигаем хомуты как можно ближе к кузову чтобы не мешались. Шланги удобнее снять при вытаскивании печки.

6. Может понадобиться отломать край печки. Это можно сделать кусачками. Пока только на одной машине не потребовалась такая операция, печка вытащилась так.

7. На новой печка спиливаем край как на фото, это в случае если при вытаскивании не получилось снять без отламывания уголка.

8. Устанавливаем печку, одеваем шланги, вспоминая добрым словом конструкторов.

9. Появившееся отверстие заделываем герметиком. Обычно пользуюсь Абро Серым 999, густой и не воняет.

Ну а дальше собираем все, как и было.

Снятие радиатора отопителя салона автомобиля Нива Шевроле производят в случае нарушения его герметичности, о чем свидетельствуют наличие подтеков и характерный запах охлаждающей жидкости в салоне автомобиля. Так же снятие радиатора выполняют при проведение других работ, при которых его наличие будет мешать ходу выполнения. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• В первую очередь производим демонтаж вещевого ящика.
• Далее откручиваем винты и снимаем декоративную накладку ветрового стекла.
• После чего сливаем жидкость из системы охлаждения.

• Снимаем фильтрующий элемент подачи наружного воздуха.
• После чего крестовой отверткой откручиваем винты крепления корпуса фильтра.

• Далее откручиваем винты крепления корпуса радиатора.
• И выкручиваем винты крепления кронштейна крепления отопителя.

• Снимаем воздуховод обогрева ног пассажира и водителя.
• Немного в сторону отгибаем кронштейн крепления отопителя.

• Отогнув кронштейн извлекаем со своего посадочного места промежуточный воздуховод.
• Теперь откручиваем винты крепления радиатора.

• Отсоединяем от радиатора подводящий и отводящий шланги, ослабив хомуты их крепления.
• И аккуратно вынимаем радиатор из своего чехла.

На этом ремонтные работы по снятию радиатора отопителя салона на автомобиле Нива Шевроле завершены. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Какой термостат лучше установить

Подробнее в материале: Выбираем какой термостат лучше поставить на Нива Шевроле.

Цена любого из существующих на рынке термостатов достаточно невысока, в пределах 500 рублей. Это настоящий подарок, поскольку неродной фольксвагеновский стоит от 1700 рублей.

С 2006 года на конвейере GM-АвтоВАЗ устанавливает термостаты китайского производства с артикулом 21230-1306010-05-0. Они производятся на заводе DFT в Китае. Торговое название ТомсонАвто.

Кроме Томсона, на рынке есть термостаты Лузар, Прамо и МеталИнкар с пластиковым корпусом, эти самые дешёвые, но есть этой же фирмы и в металлическом корпусе.

Судя по отзывам пользователей, родной китайский термостат, который идёт в фирменной коробке, устраивает абсолютное большинство, да и цена в пределах 500-600 рублей не особо кусается. Стабильной всем рабочей температуры и удачной замены термостата!

Как снять термостат на Нива Шевроле для замены

Перед тем как снять термостат на Шевроле Ниве, нужно дать двигателю остыть, если он был прогрет. После этого есть два варианта развития событий: снимать термостат с частичным сливом антифриза, или не сливая его вообще. Принципиальная разница в том, что при частичном сливе мы в любом случае теряем часть жидкости.

Не сливая охлаждающую жидкость

Чтобы не сливать жидкость, можно поступить так:

1. Берём два одинаковых рожковых ключа, два винта длиной 30-40 мм и две соответствующие гайки.
2. Пережимаем шланг подачи антифриза двумя ключами.
3. Фиксируем их резьбовой парой.
4. Пережимаем шланг.

Антифриза не прольётся ни капли, кроме того, что есть в самом термостате. Правда перед началом этой операции стоит убедиться, что шланги в хорошем состоянии, без трещин и не потеряли эластичность.

Со сливом

Если же экспериментировать нет желания, тогда сливаем весь антифриз, который находится выше термостата. Для этого пользуемся сливной пробкой в блоке цилиндров. При этом и далее необходимо следить, чтобы антифриз не попал на генератор. Он этого не любит. После того, когда антифриз слит или шланг пережат, можно приступать к демонтажу термостата.

Алгоритм действий такой:

1. При помощи крестовой отвёртки ослабляем стяжные хомуты, откручиваем стяжные винты. Это нужно сделать сперва на подводящем, потом на отводящем шланге.
2. То же делаем со шлангом отопителя и шлангом, который идёт к блоку цилиндров и верхним шлангом.
3. Аккуратно снимаем все шланги, следим, чтобы жидкость не попала на генератор.
4. Демонтируем термостат и ставим новый.

Установка термостата проводится в обратной последовательности.

Теперь осталось провести проверку в домашних условиях, чтобы понять, менять термостат или попробовать разобраться со старым. Он неразборный, поэтому, если проверка покажет, что клапан не работает так, как положено — в утиль. Но новый термостат всё-равно проверить стоит. Всякое бывает.
