Замена крана печки

Часто бывает, что ломается и такая деталь, как кран (стоит отметить, что на 2114 он не отличается слишком высокой надежностью). Выполняя его замену, следует одновременно выполнить и замену патрубков, даже если они исправны (про расположение патрубков печки ваз 2114 было рассказано выше).

Вся замена крана выполняется в следующем порядке:

установить авто на яму и зафиксировать;
открутить пробку-болт, слить ОЖ;
при помощи отвертки ослабить хомуты на патрубках, расположенных в моторном отсеке, после чего снять их;
найти в салоне со стороны пассажира кран (расположен под панелью), ослабить хомуты подходящих к нему патрубков, после чего снять их;
при помощи ключа на 10 открутить пару гаек, навинченных на шпильки и фиксирующих корпус крана;
со стороны салона вытащить кран и отсоединить от него регулирующий тросик;
установить на прежнее место новый (аналогичный) кран;
выполнить сборку в такой же последовательности, но в обратном порядке.

Многие автолюбители, выполняющие подобную замену, порой интересуются — как правильно подсоединить патрубки на печку ваз 2114? Ведь по ошибке или забывчивости можно соединить их неправильно, что приведет к нарушению нормальной циркуляции охлаждающей жидкости.

Для того, чтобы не ошибиться, стоит запомнить, что схема подключения патрубков печки ваз 2114 — следующая: патрубки, находящиеся в моторном отсеке, подключаются: первый — от крана (подводящий) до отверстия в головке блока цилиндров, второй — от крана (отводящий) — до «саксофона». Патрубки в салоне подключаются: первый — от крана к термостату, второй — от крана к подводу насоса.

Для еще большего удобства можно воспользоваться следующей общей схемой системы отопления:

Ремонт радиатора охлаждения двигателя своими руками

Основная проблема, в результате которой радиатор необходимо менять либо ремонтировать, является утечка охлаждающей смеси, в результате наличия пробоины или дефектов системы.

Жидкость обычно подтекает в стыках деталей из пластика и металла. Если протечка небольшая достаточно залить в радиатор вместе с жидкостью охлаждения специальную смесь, под ее воздействием протечка сама устранится.

Если протечка достаточно большая, придется радиатор менять.

Прежде чем приступать к замене проверьте герметичность радиатора, для этого необходимо:

Наполнить ванну водой.
Отверстия в патрубках плотно заткнуть.
Радиатор отпускается в воду примерно на 30-40 см и подается давление 0,2МПа.
Смотрите, появятся пузырьки или нет.

Радиатор подлежит обязательной замене после ДТП при лобовом ударе или ударе сбоку.

Демонтаж изношенной системы охлаждения ВАЗ-2109

Чтобы поставить новые детали, нужно демонтировать старые.

Демонтаж охлаждающей системы своими руками состоит из таких этапов:

Снимите с расширительного бачка пробку.
Открутите кран отопления внутри ВАЗ-2109, вращайте рычаг по часовой стрелке пока он не упрется в конечную точку.
Снимите защитную деталь картера, аккуратно выкрутив крепежные элементы.
Охлаждающая жидкость сливается в подготовленную емкость объемом до 8 л. Для этого удобно использовать металлическую канистру – с нее сливать антифриз обратно в ВАЗ-2109 легче всего. Очистите участок возле пробки слива радиатора и блока цилиндров, следите чтобы в тосол не проникла грязь. Подставьте тару под радиатор.
Когда антифриз слит, закрутите пробки, находящиеся на радиаторе и корпусе.
Замена патрубков охлаждения в ВАЗ-2109, в том числе, захватывает демонтажные работы внутри салона. Выкрутите болты, фиксирующие панель приборов, избавьтесь от пассажирского и водительского кресел – можно отодвинуть их максимально назад.
Отсоедините хомуты, соединяющие трубки передачи и предусмотренные для заливки нового антифриза с крана отопителя. Он находится между отделением двигателя и салоном.
Демонтируйте патрубки из резины, если их вытаскивают, прокрутив по разным сторонам. Детали предстоит заменить, поэтому их нужно подрезать острым ножом. Тянуть с усилием не стоит, иначе можно повредить металлическую фиксацию штуцеров.
Вооружившись отверткой с плоским наконечником, вытащите кран, находящийся в моторном отсеке.
С помощью пассатижей высвободите держатель от тяги привода крана отопителя.
Очистите кран и продуйте изнутри насосом.
Снимайте патрубки постепенно, нужно демонтировать все отходящие от двигателя и радиатора. Запомните, как они фиксировались – на этапе монтажа новых компонентов это поможет установить их обратно быстро и правильно.

Патрубки и шланги ВАЗ 2108-21099

Патрубки двигателя 21082 армированный каучук красные на ВАЗ 2108-21099, 2113-2115 инжектор

Патрубки печки армированный каучук синие 21082 на ВАЗ 2108-21099, 2113-2115 инжектор

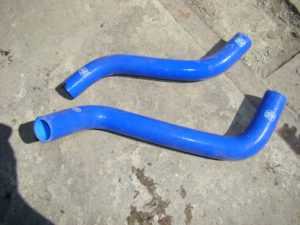

Патрубки радиатора силиконовые синие на ВАЗ 2108-21099, 2113-2115 инжектор

Патрубки печки силиконовые синие на ВАЗ 2108-21099, 2113-2115 инжектор

Патрубок расширительного бачка силиконовый синий на ВАЗ 2108-21099, 2113-2115 инжектор

Патрубок сапуна силиконовый синий на ВАЗ 2108-21099, 2113-2115

Патрубки радиатора армированный каучук красный на ВАЗ 2108-21099, 2113-2115 инжектор

Шланг вентиляции картера (сапуненок) силиконовый синий на ВАЗ 2108-21099, 2113-2115

Патрубки радиатора армированный каучук красные на ВАЗ 2108-21099 карбюратор

Шланг подогрева дроссельного патрубка на ВАЗ 2108-21099, 2110-2112, 2113-2115 инжектор

Патрубки печки армированный каучук синие на ВАЗ 2108-21099 карбюратор

Патрубки печки армированный каучук красные на ВАЗ 2108 карбюратор

Шланг расширительного бачка (от бачка к радиатору) на 2108-2115

Патрубок термостата инжектор уголок на ВАЗ 2108-21099, 2110-2112, 2113-2115, Приора

Шланг силиконовый синий 1 метр диаметр 20 мм

Патрубки печки 21082 армированный каучук красные на ВАЗ 2108-21099, 2113-2115 инжектор

Патрубок расширительного бачка силиконовый синий на ВАЗ 2108-21099, 2113-2115 карбюратор

Патрубки радиатора силиконовые синие на ВАЗ 2108-21099 карбюратор

Шланг силиконовый синий 1 метр диаметр 8 мм

Патрубки печки силиконовые синие на ВАЗ 2108-21099 карбюратор

Шланг отводящий карбюратора на ВАЗ 2108-21099

Комплект патрубков двигателя силиконовые синие cs20 profi на ВАЗ 2108-21099, 2113-2115

Шланг (патрубок) сапуна тонкий на ВАЗ 2108-21099

Шланг (патрубок) отопителя подводящий задний на ВАЗ 2108-21099, 2113-2115

Шланг (патрубок) радиатора отводящий на ВАЗ 2108-21099 инжектор

Патрубок соединительный термостата (короткий) на ВАЗ 2108-21099, 2113-2115

Патрубок сапуна Форвард Автозапчасть на ВАЗ 2108-21099, 2113-2115

Шланг вытяжной вентиляции картера верхний Форвард Автозапчасть на ВАЗ 2108-21099, 2110, 2113-2115, Лада Калина

Комплект патрубков двигателя силиконовые синие cs20 profi на ВАЗ 2108-21099, 2113-2115 с двигателем 21082

Шланг заправочный системы охлаждения на ВАЗ 2108-21099, 2113-2115

Шланг (патрубок) сапуна вытяжной вентиляции картера верхний (малый) на ВАЗ 2108-21099

Шланг подводящий радиатора на ВАЗ 2108-21099, 2113-2115

Патрубок выпускной системы охлаждения без отверстия под датчик температуры на ВАЗ 2108-21099

Шланг (патрубок) отопителя отводящий задний на ВАЗ 2108-21099, 2113-2115

Шланг (патрубок) подводящий радиатора на ВАЗ 2108-21099 инжектор

Шланг (патрубок) отопителя печки отводящий передний ВАЗ 2108-21099, 2113-2115

Патрубок печки (моторный отсек, малый) 2108-8101208Р на ВАЗ 2108-21099

Шланг (патрубок) отопителя печки подводящий передний Форвард Автозапчасть на ВАЗ 2108-21099, 2113-2115

Шланг (патрубок) сапуна вытяжной вентиляции картера нижний на ВАЗ 2108-21099

Штуцер отвод шланга на ВАЗ 2108-21099, 2113-2115

Шланг (патрубок) отопителя печки подводящий передний на ВАЗ 2108-21099, 2113-2115

Патрубок отводящий водяного насоса с отверстием под датчик температуры на ВАЗ 2108, 2110-2112

Шланг (патрубок) радиатора отводящий Форвард Автозапчасть на ВАЗ 2108-21099 инжектор

Комплект патрубков системы отопителя на ВАЗ 2108-21099

Комплект патрубков системы отопителя на ВАЗ 2108-21099 (инжектор)

Установка новых патрубков

На комплект новых патрубков рекомендуется купить комплект новых хомутов. Одевать их на патрубки необходимо еще до их установки, они должны быть в свободном положении, затягивать мы их будем после установки шлангов на штуцеры.

Если патрубок плохо садится на штуцер, не стоит прилагать больших усилий, просто смажьте штуцер. Усилия прилагать равномерно, после успешного монтажа, затягиваем металлический хомут. Он должен ровно прилегать по всей поверхности, перекосы не допускаются.

В целом установка патрубков окончена. По окончании, необходимо еще раз визуально проверить и выполнить финальную затяжку. Далее заливаем новую ОЖ. Для этого приподнимаем у машины нос, что бы новая жидкость не создавала воздушных пробок. Далее включаем печку на максимум и заливаем жидкость. Ждем пока она полностью заполнит радиатор, печку отопления, блок. Как только уровень окажется на нужной отметке, можно закрывать пробку расширительного бачка. На этом процедура считается оконченной.

По завершению ремонта, периодически проверяйте уровень ОЖ. Отсутствие пятен под двигателем автомобиля, и постоянный уровень жидкости в расширительном бачке, скажут Вам, что Вы все сделали правильно, и ближайшие 3-5 лет беспокоится не о чем. В завершении хотелось бы отметить, что данный вид ремонта не является чем-то фантастическим, данная процедура проводится часто, и позволяет избежать перегревов двигателя.

Лада 2108 1987, 63 л. с. — самостоятельный ремонт

Комментарии 19

Участвовать в обсуждениях могут только зарегистрированные пользователи.

про бывал открывал рсширительный бачок газовал не что не льётся. льётся только когда машина уже нагрелась до 105 градусов ( это только летом) зимой не возможно нагреть машину даже до 92 градусов держит 87 стабильно иногда 90 в пробкке. что это может быть?

забит штуцер обратки на радиаторе, забит радиатор, неоригинальная помпа (вылет крыльчатки меньше)

на радиаторе основном или печке?

забит штуцер обратки на радиаторе, забит радиатор, неоригинальная помпа (вылет крыльчатки меньше)

проверил штуцер всё нормально когда машина примерно нагревается 94 градусов с него начинает течь, значит не забит!поменял пробку на расширительном не чего не изменилось!включаешь печьку на второе положение и машина остывает до 82 градусов=(

по ходу термостат подклинил

термостат когда температура доходит немного за 90 нижний патрубок начинает становится тёплым.

ну вот ты сам на свой вопрос ответил, это термостат

а при какой температуре нижний должен становится тёплым?

хз по разному все, но нижний патрубок становится теплым при открытом термостате

а на холостом ходу струйка из обратки должна идти или нет? или только на высоких оборотах она идет?

На 08 — 99 нет в большинстве случаев, если пекаровскую помпу воткнуть. На стоках только на оборотах обратка гоняет.

эхх… а я уж обрадовался, печка греет только на высоких оборотах, когда льется из обратки струя сильная, а на холостых не сильно, а просто плюется…

либо завоздушена, либо ставь доп насос электрический с газели и будет теплая печка тебе

уже поставил, из-за плохой циркуляции до нее не доходит… т.е. тольку от нее нету, причина похоже в помпе

Я не утверждаю что антифриз противопоказан и полное говно, для зубилы лучше тосол.

Что за бред про антифриз

проверенный факт. Если ты купил антифриз по 250р за пять литров это перекрашенный тосол.

Полная версия сайта

Процесс замены

Именно такие лужицы заставляют водителей «почесать затылок» и поразмышлять, какие действия следует предпринять. Не каждый автовладелец ВАЗ-2108 знает, как заменить потрескавшийся патрубок. Мы спешим вас уверить, что сам процесс замены вряд ли покажется вам таким, который нуждается в применении большой физической силы. Однако наряду с этим вам нужно настроить себя на то, что вам придётся потерять некоторое время, поскольку добраться до проблемного патрубка будет не так-то просто. Вам необходимо будет откручивать и снимать некоторые другие устройства, препятствующие доступу к патрубкам.

Алгоритм действий

В первую очередь запомните, что проводить замену элементов, участвующих в системе охлаждения и отопления можно только после полного остывания двигателя. По этой причине дайте возможность вашей машине постоять, отдохнуть после продолжительной поездки, а двигателю остыть. Вы же в этот момент можете себе позволить не только выпить чашечку кофе, но даже посмотреть любимый фильм. Это же время, выделяемое для вынужденного ожидания, лично вы можете потратить на посещение специализированных магазинов. Осуществите поиск всех необходимых автозапчастей, в том числе приобретите приёмный патрубок.

Специалист магазина обязательно поинтересуется у вас, какой диаметр имеют патрубки отопителя вашего ВАЗ-2108. Если вы не владеете такой информацией, тогда заранее либо измерьте, либо найдите ответ на свой вопрос в интернете. После того как у вас в наличии имеется всё для осуществления замены, двигатель уже успел остыть, можете приступать к непосредственным действиям. Кстати, при демонтаже устройств рекомендуем вам их визуально осматривать, чтобы убедиться в том, что они исправны, а не кусать себе локти, когда через несколько дней потребуется вновь такая продолжительная разборка по причине выхода со строя другого устройства

Особое внимание обращайте на шланги, резиновые изделия

Подготовьте вместительную ёмкость, в которую слейте охлаждающую жидкость

Это важно, поскольку при отсоединении составляющих волей-неволей жидкость начнёт не просто вытекать, а литься сплошным потоком. Конечно, если жидкость уже выработана, её не жаль потерять, а вот если вы её совершенно недавно меняли, лучше жидкость всё-таки сохранить, чтобы не ввергать себя в дополнительные непредвиденные финансовые расходы

В большинстве случаев шланг на штуцерах закрепляется при помощи хомутов. Возьмите в руки отвёртку и ослабьте хомут, после этого сдвиньте его немножко вверх, чтобы освободить приёмный патрубок. Если вы недавно меняли его, он поддастся без проблем снятию, если же процесс установки был осуществлён несколько месяцев назад или даже лет, снять его будет не так-то легко. Патрубки оказываются «прикипевшими» к штуцерам. Прилагать физическую силу, чтобы отсоединить потрескавшийся патрубок, нельзя, поскольку и он, и штуцера являются не совсем прочными элементами, поэтому грубая сила может спровоцировать дополнительные проблемы.

В тех случаях, когда ваши аккуратные старания не приблизили вас к заветной цели, возьмите в руки ножовку по металлу и аккуратно срежьте патрубок. Затем оставшуюся часть надрежьте в нескольких местах и тоже аккуратно снимите.

Прежде чем надеть новый патрубок на штуцер, нанесите на него специальный герметик. После этого затяните крепко хомуты, чтобы обеспечить надёжную фиксацию. Остаётся вновь залить охлаждающую жидкость. Рекомендуем вам сначала снять патрубок подогрева смесительной камеры, подходящий к карбюратору. Такая небольшая хитрость позволит вам предупредить завоздушивание системы.

Итак, замена патрубков не является сложной процедурой, особенно если вы предварительно ознакомитесь с рекомендациями

Важно только каждое действие сопровождать повышенной аккуратностью, чтобы не спровоцировать повреждение дополнительных элементов системы отопления и охлаждения

«Народный» способ

Народные умельцы — это мастера смелые и очень отчаянные – предлагают гораздо менее трудоёмкий способ. Суть состоит том, что замена патрубков печки (и самой печки) производится, не сливая охлаждающую жидкость и без демонтажа панели приборов. Из инструмента понадобится набор отверток, ветошь и емкость (небольшая), для слива жидкости с патрубков. В этом случае замена патрубков радиатора отопителя проводиться по такой схеме:

Снимаем клеммы с аккумуляторной батареи
Закрываем кран отопителя
Снимаем правое переднее сидение (чтобы удобнее было выполнить работу)
Откручиваем два винта, крепящих приборную панель с правой стороны, и один винтик, расположенный в бардачке, затем, оттянув приборную панель на себя, подкладываем деревянный брусок
Теперь со стороны пассажирского сидения появилась щель и можно добраться до патрубков и до самого радиатора печки
Стелим на пол салона ветошь, и подготовим емкость, для сбора охлаждающей жидкости
Которая, прольется из радиатора и патрубков
Ослабляем хомуты патрубков (фото выше) и аккуратно, поочередно, снимаем их с радиатора, подставляя емкость. В нее стечёт 200 – 300 граммов охлаждающей жидкости
Замените патрубки на новые, поменяйте и хомуты, на всякий случай.
При необходимости, откручиваем три болта, которые крепят радиатор к печке, и вытаскиваем его вправо вниз
Установку патрубков и нового радиатора производим в обратном порядке

Вот оба способа, выбирайте приемлемый для вас, дополнительно посмотрите видео по этой теме.

Сливаем жидкость

Потребуется смотровая яма, эстакада, домкрат или подъемник. Так как слить жидкость можно только из-под днища автомобиля, его нужно приподнять.

Комплект патрубков: патрубки радиатора с хомуты (3 шт.); патрубок пароотводящий и патрубок расширительного бачка. Важный момент, горячую ОЖ сливать нельзя. Дайте ей остыть, а затем уже приступайте.

Вначале откручиваем пробку расширительного бачка. Это необходимо для полного слива жидкости из системы. Автомобиль лучше всего поставить в такое положение, что бы нос не был задран вверх иначе часть антифриза у Вас попросту останется в системе. Потребуется ёмкость для сбора старой ОЖ. Объем лучше взять с запасом, литров 10.

Откручиваем защиту двигателя и находим в районе радиатора сливную пробку, подставляем канистру, отворачиваем пробку и сливаем. Далее пробку лучше вернуть на место.

Основные причины неисправности

Причин подобных неполадок может быть несколько, наиболее же часто встречаются:

Износ либо повреждение патрубков.
Неправильное подключение патрубков.
Поломка крана печки.
Поломка радиатора.

Первая из этих причин — износ патрубков — может происходить по естественным причинам в ходе работы, поскольку химические вещества, входящие в состав охлаждающих жидкостей, оказывают разъедающее действие, которое дополняется влиянием высокой температуры.

Кроме этого, шланги печки ваз 2114 можно легко повредить, чрезмерно затянув на них хомуты. При возникновении подобных повреждений происходит утечка жидкости из системы.

Всего в автомашинах ваз 2114 имеется 4 патрубка. Два из них располагаются под капотом и два — в салоне.

О их повреждении, приведшем к утечке ОЖ, можно судить по следующим косвенным признакам:

происходит постоянное падение уровня жидкости;
в салоне появился специфический запах;
под машиной или в салоне автомашины во время стоянки образуется лужа из ОЖ.

Если наблюдается хотя-бы один из этих признаков, то следует провести срочную диагностику патрубков и их замену.

Как проверить состояние патрубков ВАЗ-2109

В идеале для осмотра машины необходима смотровая яма. В условиях гаража это не всегда реально, поэтому народные умельцы придумали другой выход из ситуации – устанавливают ВАЗ-2109 на эстакаду. Также понадобится мощный домкрат, автомобиль выставляют на надежных опорах.

Для проведения осмотра состояния охлаждающей системы ВАЗ-2109 запаситесь такими инструментами:

осветительный прибор с защитным колпаком, который предотвращает травматизм осколками разбитой лампы на случай ее падения;
антифриз для доливки жидкости в расширительном бачке до максимального уровня.

Отсоедините клемму со знаком минус от аккумулятора.
Постелите на напольном покрытии фанеру или плотный лист картона.
Сначала осмотрите моторное отделение, важно понять, что температура охлаждающего радиатора и двигателя равна температуре воздуха.
Оцените герметичность соединений патрубков на штуцерах, которые подходят и отходят от радиатора.
Прилегание к термостату у расширительного компонента тоже нужно тщательно проверить и ощупать, пройдясь ладонью по нижней части соединений. Если герметичность оставляет желать лучшего, выделяется жидкость.
Как следует затяните хомуты, но не переборщите, иначе можно нанести патрубку повреждения.
Лягте на картон, размещенный под ВАЗ-2109, и осмотрите патрубок вместе с входящей трубой водяного насоса
Также имеют значение шланги, отвечающие за отопительную систему салона.
Уделите внимание патрубкам под капотом.
Не проходите мимо резиновых каналов, прилегающих к карбюратору.
Хорошо затяните сливную пробку радиатора и устройство, измеряющее температуру антифриза.

Замена радиатора

Порой к неправильной работе отопителя приводит засорение либо повреждение радиатора. Если такое случилось, то следует выполнить его замену на новый, аналогичный.

Производится она следующим образом (без демонтажа панели):

Автомобиль поставить на яму и слить ОЖ (также, как при замене крана).
Для скорейшего и более полного слива ОЖ свинтить крышку расширительного бачка.
После слива закрутить пробку-болт на место.
Из салона закрыть кран, переведя его рычажок в левое положение.
Отодвинуть сиденье пассажира назад до максимума.
Снять заглушку в центре панели и выкрутить саморез под ней.
Выкрутить 4 самореза, фиксирующих левую крышку панели.
Выкрутить 6 саморезов (по 3 сверху и снизу) на кожухе рулевой колонки, после чего демонтировать кожух.
Отключить разъемы магнитолы и прикуривателя.
Демонтировать пластиковые накладки на рычагах настройки печки.
Выкрутить пару саморезов в верхней части центральной консоли, после чего снять последнюю.
Выкрутить крепежные болты разъема диагностики.
Отсоединить все оставшиеся электрические разъемы в консоли.
Полностью снять консоль.
Выкрутить саморезы, крепящие базу панели к кузову.
Выкрутить 4 шурупа, крепящих панель с боку.
Выкрутить саморезы панели по центру.
Демонтировать ЭБУ.
Приподнять и зафиксировать панель.
Ослабить хомуты патрубков и снять их.
Слить вытекающую жидкость.
Открутить болты, фиксирующие радиатор (4 штуки).
Демонтировать старый радиатор.
Установить новый радиатор.

Обратная сборка осуществляется в такой же последовательности, но в обратном порядке.

Тонкости заливки нового антифриза

Перед тем как приниматься за заливку новой охлаждающей жидкости, необходимо слить старую, а также как следует очистить от загрязнений всю систему охлаждения. Для этого лучше использовать специальное очищающее средство, которое можно купить в магазине для автолюбителей. Следите чтобы все краники и пробки ВАЗ-2114 были открыты. Определить промыта система или нет, можно исходя из того, какого цвета вытекает антифриз.

Пробки и краник закрывают, только когда средство станет прозрачного цвета. Если производитель описывает в инструкции особенности применения очищающей массы, для эффективного очищения придерживайтесь этих правил. Что касается уровня заливки антифриза, некоторые водители предпочитают заливать до граничной отметки, другие сознательно не доливают, а позже после успешного испытания доливают жидкость еще.

После того как замена антифриза осуществлена, осталось закрыть расширитель и завести мотор автомобиля. Мотор должен работать в холостую до тех пор, пока не заработает печной вентилятор.

Замена патрубков

И когда приходит пора поменять патрубки радиатора печки на вашем ваз 2109 — не бойтесь выполнить замену своими руками

Прежде всего, важно знать, где находится радиатор печки и его патрубки. Итак, радиатор печки располагается на правом кожухе печки (то есть справа от панели рычажков управления печкой), прямой доступ закрыт консолью приборной панели

Цена самих патрубков копеечная, а вот за замену на СТО потребуют кругленькую сумму, почему? Сейчас сами увидите. Существуют два способа замены патрубков (способы пригодны и для замены радиатора печки):

Первый — (так называемый классический) выполняется в соответствии с инструкцией (руководством) по эксплуатации, обслуживанию и ремонту ваз2109.
Он предполагает снятие приборной панели и слив жидкости с системы охлаждения мотора.
Второй – более простой (народный), не требует сложных манипуляций
В нашей статье будем рассматривать оба способа, чтобы вы сами выбрали наиболее удобный для вас
