Замена мотора печки lada kalina hatchback (ваз калина)

моторчик, как снять и поменять

С приходом холодного периода многие владельцы отечественных автомобилей малого класса Лада Калина встречаются с досадной ситуацией, когда отопительная система «отказывается» эффективно обогревать салонное пространство. Данное положение дел побуждает отважиться на поиски причин появившейся неисправности, в некоторых случаях требуется замена вентилятора печки, а иногда и замена моторчика печки.

Причины поломки печки

В некоторых случаях «виновником» нерабочей печки является охлаждающая жидкость, которой попросту оказывается недостаточно. В таком случае вентилятор печки просто «гонит» в салон холодный воздушный поток.

Однако встречаются ситуации куда посерьезнее, когда, к примеру, водитель включает печку, но каких-либо проявлений ее функционирования не обнаруживает. Здесь очевидным фактором выступает неработающий вентилятор. Именно по этой причине владелец не наблюдает поступления воздушной струи внутрь салона Лада Калина.

Число причин, вызвавших остановку вентилятора, существует несколько. Среди банальных факторов можно выделить перегорание рабочего элемента плавкой вставки. Также способна в неподходящий момент досадить проводка в виде обрыва или окисления контактных групп.

Если мотор вентилятора или провод перегорел, то в салон Лада Калина начнет проникать неприятный запах с характерным признаком гари и тогда требуется замена моторчика печки.

Замена вентилятора печки в Калине

Сегодня мы рассмотрим алгоритм самостоятельной замены вентилятора контура отопления салона Лада Калина, и расскажем, как снять, а также как поменять неработающее устройство. Главным преимуществом обозначенного нами метода является отсутствие потребности в демонтаже передней панели. На весь процесс владелец потратит не более одного часа. Себе в «помощники» следует взять пару обычных ключей и отвертку небольшого типоразмера.

Сначала обесточиваем сеть обычным снятием клемм с батареи.

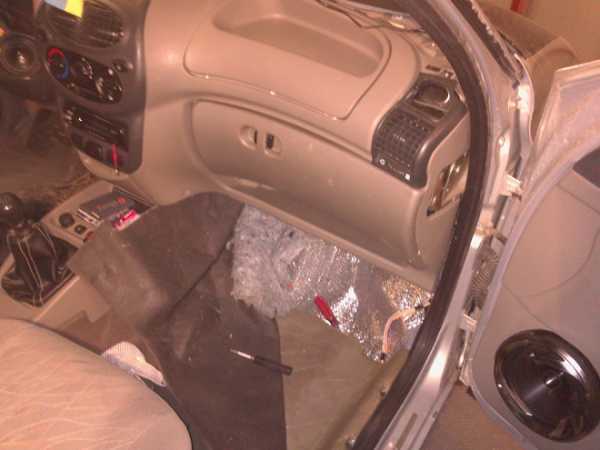

Далее потребуется демонтировать крышку бардачка. Это можно осуществить путем нажатия па пару внутренних упоров. Затем крышка откидывается и снимается тяговым усилием вверх.
Теперь необходимо в порядке очереди открутить два винта, первый из которых находится в полости бардачка, а второй – на боковой панели тоннеля.
Обнаруживаем еще один винт под крышкой отсека и откручиваем его.
Переходим к трем крепежным компонентам, которые также следует отвинтить. Они расположены сверху бардачка.
Рядом с дефлектором правой стороны «притаился» винт, который смело «побеждаем» отверткой.

Пластмассовая декоративная накладка кузовной стойки тоже подлежит снятию. После этого извлекаем винт, удерживающий сам дефлектор и снимаем компонент системы вентиляции. Оставшиеся крепежные элементы поочередно выкручиваем. На правом торце панели видим небольшую крышку, которую демонтируем. Пару болтов на «13» выкручивать не следует. Теперь тянущим усилием отводим соответствующую сторону панели в направлении сидения и обнаруживаем расположившийся за ней вентилятор. Чтобы извлечь рассматриваемую нами деталь, потребуется вырезать участок войлочной звукоизоляционной панели. Вентилятор удерживается тремя саморезами и для его извлечения придется их открутить. После снятия неисправного компонента на это место устанавливаем новый или ремонтный вентилятор.

Подведем итоги

Замена вентилятора печки в LADA Kalina нужна не всегда. В некоторых случаях можно ограничиться ремонтом, что позволит заиметь некую экономию средств. В любом случае этот метод замены ценен тем, что избавляет владельца от хлопотного снятия панели. Установку всех ранее извлеченных крепежных компонентов и элементов декора в салоне LADA Kalina осуществляем по обратному алгоритму.

Замена вентилятора (мотора) печки Лада Калина

Вступление

Здравствуйте, уважаемые автолюбители! Тема статьи адресована владельцам автомобиля Лада Калина, которые столкнулись с проблемой выхода из строя вентилятора печки. В зимних условиях отопление в салоне машины — острая необходимость. Поэтому менять неисправный моторчик печки Калины нужно незамедлительно. Но далеко не все знают, где находится вентилятор печки и как снять этот агрегат. Об этом и многом другом вы узнаете, если дочитаете статью до конца.

Для чего нужен вентилятор печки на Ладе Калина?

Основное назначение отопителя на Калине — поддержание требуемого температурного режима в салоне машины и предотвращение замерзания стёкол. Если система обогрева по каким-либо причинам перестаёт функционировать, то эксплуатация автомобиля в зимний период практически невозможна. Принцип работы печки Калины традиционна, и особо не отличается от аналогичных систем других автомобилей. Антифриз нагревается в системе обогрева двигателя, а затем по патрубкам попадает в радиатор печки. Далее по принципу теплообмена горячая жидкость нагревает воздух, охлаждается и направляется для охлаждения мотора. Вентилятор обдувает радиатор отопителя и направляет горячий воздух в салон. Если моторчик выходит из строя — в салоне холодно.

Способы замены агрегата

Замена вентилятора печки Калины — процедура не самая сложная. Справится с ней сможет даже начинающий автолюбитель. Вся проблема заключается в том, что расположен агрегат не очень удобно. Поэтому, прежде чем снимать устройство, придётся немного повозиться. Есть вариант обратиться в СТО. Однако, этот ремонт стоит довольно дорого. Если лишних денег нет или возникло желание лично поменять вентилятор, просто из «спортивного интереса», тогда рассмотрим несколько вариантов замены агрегата.

Замена вентилятора со снятием приборной панели

Это способ рекомендован заводом-изготовителем Лады Калина. Тем не менее, из-за своей сложности не многие автолюбители в «бытовых» условиях обычного гаража решаются менять агрегат таким методом. Если хотите попробовать — приводим последовательность выполнения операции. Для работы потребуется набор крестовых и плоских отвёрток, головки на 8, 10, 13.

Порядок действий:

Снимаем приборную панель:
- отделяем клемму «минус» аккумулятора;
- сливаем антифриз;
- отделяем патрубки;
- снимаем салонный фильтр;
- откручиваем крепёжные гайки и опускаем да упора рулевую колонку;
- освобождаем от проводки выключатель остановочных сигналов;
- отщёлкиваем пластиковые фиксаторы и снимаем обивки стоек;
откручиваем крепёжные болты и снимаем переднюю облицовку панели;
отсоединяем и сдвигаем воздуховоды;
снимаем торпедо.
Снимаем вентилятор:
- отсоединяем колодку с проводами от электродвигателя;
- снимаем шланг вентиляции;
- извлекаем двигатель;
- меняем агрегат.

Далее проводим все действия в обратной последовательности. Как видно из описания, замена вентилятора таким способом довольно проблематична и потребуется много времени. Без помощников также не обойтись. По этой причине многие автолюбители предпочитают менять устройство более простым, так сказать «народным» способом.

Замена вентилятора печки без снятия панели

Не разумно снимать всю торпеду только для того, чтобы поменять один вентилятор. Решить проблему можно гораздо проще. Придётся приподнять только правую часть панели. Занимаем позицию вниз головой. Берём нож и фонарик. Отрезаем куски шумоизоляции, мешающие добраться до вентилятора. Выкручиваем крепёжные винты и снимаем агрегат. Всё гораздо проще и быстрее, чем в первом случае.

Вывод

Любая поломка в автомобиле, как правило, не связана с выходом из строя только одной детали. Прежде чем приступить к замене вентилятора, проведите диагностику всей системы обогрева. В противном случае менять мотор печки придётся очень часто. Своевременно проводите техническое обслуживание автомобиля и проблем с эксплуатацией Калины не возникнет.

До скорых встреч и удачи на дорогах!

Замена отопительного радиатора на «Ладе Калине»

Прежде чем переходить к разборке отопительной системы, следует запастись всем необходимым для ремонта. Вот что нам потребуется:

новый печной вентилятор;
отвёртка крестовая;
небольшие плоскогубцы;
набор головок и вороток-трещотка.

Последовательность действий

Перед началом работы необходимо проделать несколько подготовительных операций. Во-первых, надо дать двигателю машины как следует остыть. Во-вторых, нужно снять с аккумулятора отрицательную клемму.

Чтобы добраться до отопительного вентилятора, вначале придётся снять воздушный фильтр. Держится он на двух болтах, которые откручиваются воротком-трещоткой.
После этого следует снять расширительный шланг. Держится он на пластиковом штырьке синего цвета. Этот штырёк нужно аккуратно сжать плоскогубцами и вытянуть вниз.
Рядом с расширительным шлангом есть датчик расхода воздуха. К нему подходят провода, собранные в единый штекер. Чтобы отсоединить его от датчика, нужно пальцем надавить на фиксирующую защёлку, расположенную на нижней стороне штекера.
Возле датчика расхода воздуха находится инжекторный патрубок со стальными хомутами. Болты на хомутах ослабляются крестовой отвёрткой, после чего патрубок снимается и отводится в сторону.
Под корпусом воздушного фильтра находится адсорбер. Он извлекается из гнезда вручную.
Рядом с гнездом адсорбера располагаются гайки, удерживающие воздухозаборник. Они откручиваются воротком-трещоткой.
Теперь отопительный вентилятор можно извлечь вместе с корпусом, однако перед этим следует слегка отодвинуть в сторону патрубок, расположенный справа от вентилятора.

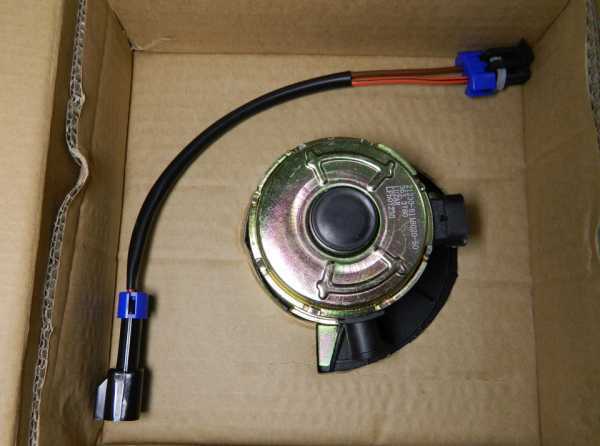

Изношенный вентилятор отопителя заменяется новым, затем отопительная система «Лады Калины» собирается в обратном порядке.

Как снять вентилятор на Ладе Калине

Если гудит печка на Калине, уже из вышеописанного видно то, что делать ремонт или замену моторчика вентилятора просто необходимо. Поэтому начинать демонтаж начинаем со снятия внешней пластиковой решётки и удаления салонного фильтра.

После удалите весь мусор из посадочного гнезда, чтобы он не посыпался вам на голову во время работ по снятию вентилятора.
Для дальнейших действий вам придётся убрать переднее пассажирское сиденье, в противном случае вам потребуется принять акробатическую позу внутри салона Калины.
Полозья вентилятора держатся на четырёх гайках, которые нужно открутить. Затем откройте бардачок и освободите его от содержимого, открутите четыре самореза на его задней стенке и не забудьте ещё про один снаружи, под решёткой обдува.
Снимите с передней правой стойки декоративную накладку, под ней есть ещё два самореза, которые крепят пластиковую панель и узел обдува. Их нужно выкрутить, снять узел обдува и поднять пластмассовую панель, которая держится на липучке. Под ней вы найдёте две гайки, их нужно будет при помощи торцевого ключа ослабить. Затем максимально отодвиньте торпеду и зафиксируйте её в таком положении.
Устройтесь поудобнее на полу Лады Калины и снимите вентилятор отопителя, отключив при этом электрический разъём. Вам нужно будет переставить его турбину на новый моторчик или отремонтируйте старый и поставьте назад. Затем установите агрегат на своё место и соберите всё в обратном порядке.

Разбираем и чистим вентилятор

Главное, перед началом работы не забудьте отсоединить клеммы от аккумулятора машины, чтобы не возникло замыкания.

Есть два варианта развития действий:

Просто прочистить: чтобы понять, в чём проблема вам потребуется крутнуть уже снятый двигатель, если он прокручивается с трудом, иногда даже появляются знакомые шумящие звуки, то в этом случае потребуется пропылесосить двигатель и смазать подшипники и остальные крутящиеся части. Смазать можно любой силиконовой смазкой или WD-40. Также не забудьте вычистить всю грязь с вала. В 65% случаев этих действий достаточно для избавления от посторонних звуков из печки и хватит достаточно на долгое время.
Отремонтировать или заменить подшипники вала: чтобы понять, нужно ли производить какие-либо действия над подшипниками вала, сначала нужно посмотреть на их состояние. Если они вообще не вращаются, то вам придётся разбирать мотор. Подшипники от длительной работы могут развалиться или их заклинивает. Конечно, можно просто купить новый моторчик и не мучиться с ремонтом, но новая деталь стоит прилично и если очень постараться, то починить старый самостоятельно всё-таки можно.

Назначение отопительного вентилятора в «Ладе Калине»

Чтобы понять, для чего автомобилю нужен отопительный вентилятор, следует хорошо представлять себе, как функционирует его система отопления. Двигатель «Калины» постоянно охлаждается антифризом. Разогревшись, антифриз от мотора уходит к основному радиатору, обдуваемому главным вентилятором. Если это происходит в холодное время года и водитель включил отопитель, тогда горячий антифриз от главного радиатора поступает в радиатор отопительный, который по размерам вдвое меньше основного.

Отопительный вентилятор «Калины» выполнен из очень ненадёжного пластика

Радиатор печки быстро нагревается кипящим антифризом. Исходящее от него тепло через систему воздухопроводов подаётся в салон машины. А нагнетается этот горячий воздух с помощью отопительного вентилятора, который постоянно обдувает печной радиатор и приводится в движение небольшим электромотором, причём интенсивность обогрева салона напрямую зависит от скорости вращения отопительного вентилятора. Таким образом, без отопительного вентилятора горячий воздух просто не сможет попасть в салон машины, а любая поломка этого устройства приводит к тому, что водитель в салоне начинает замерзать.

Где расположен отопительный вентилятор

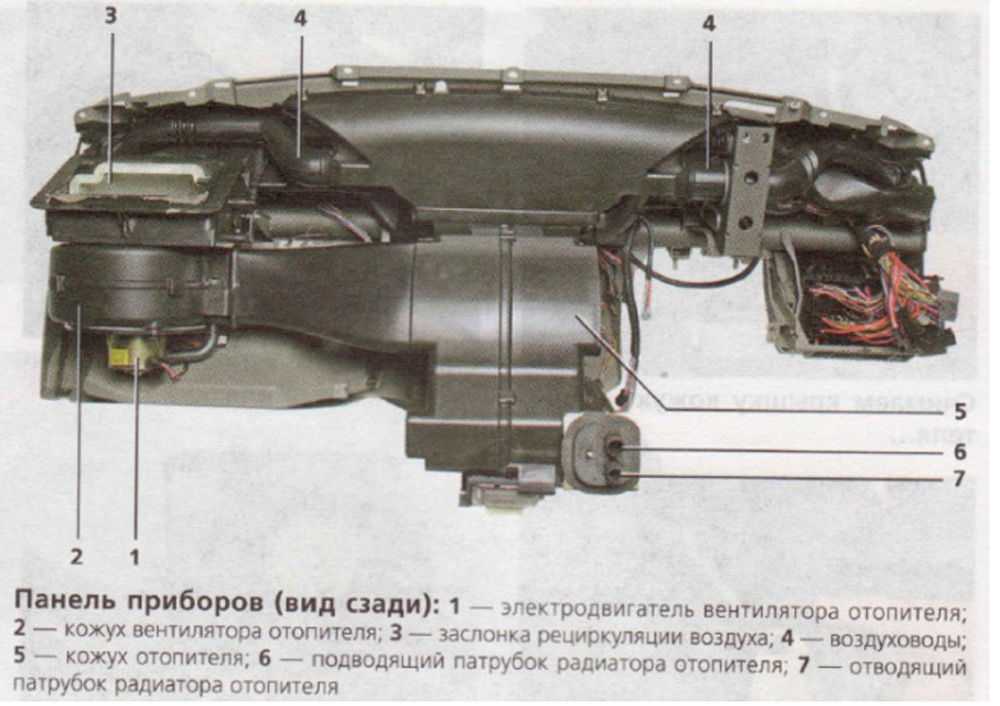

Отопительный вентилятор на «Ладе Калине» располагается за отопительным радиатором, который, в свою очередь, находится под центральной панелью автомобиля, справа от водителя. Увидеть всю эту конструкцию из салона не представляется возможным.

Воздуховоды и вентиляционные сопла в «Ладе Калине» расположены по всей передней панели

Для замены отопительного вентилятора водителю придётся полностью или частично демонтировать центральную панель. Других вариантов нет.

Для чего нужен вентилятор печки на Ладе Калина?

Признаки и причины поломки печного вентилятора

О том, что печной вентилятор сломался, владелец «Лады Калины» узнает сразу же. Вот характерные признаки поломки этой детали:

напор горячего воздуха, выдуваемого из дефлекторов, сильно слабеет и практически не зависит от положения регулятора печки;
работа отопителя сопровождается громким скрипом, который при увеличении оборотов вентилятора переходит в скрежет.

Происходит всё это по следующим причинам:

повреждена одна или несколько лопастей вентилятора. Дело в том, что вентилятор на «Ладе Калине» пластиковый, причём пластик этот далеко не самого лучшего качества. Это особенно хорошо проявляется на сильном морозе. Если на лопасти имеется небольшая трещина, то при низких температурах она гарантированно увеличится и лопасть полностью разрушится. Это, в свою очередь, снизит напор воздуха, нагнетаемого в салон, что сразу станет заметным водителю и пассажирам по отсутствию давления в дефлекторах;
скрип вентилятора возникает из-за износа втулки, на которой крепится вентилятор. Эта втулка служит в среднем лет пять-шесть, после чего её неизбежно придётся менять, так как она за это время изнашивается почти полностью (причём устанавливать на место втулки желательно шариковый подшипник, поскольку срок службы у него в два раза дольше).

Здесь следует сделать одно отступление и рассказать случай из жизни. Как было сказано выше, при замене печного вентилятора водители стараются ставить их не на втулочные, а на шариковые подшипники. До недавнего времени никаких проблем с этим не возникало: нужно было пойти в ближайший магазин автозапчастей и купить вентилятор фирмы Luzar. Но с некоторых пор найти продукцию этой фирмы стало сложно. Не знаю, с чем это связано, но факт остаётся фактом: повсюду в продаже есть «родные» вазовские вентиляторы на втулках, а приборов на шарикоподшипниках не найти днём с огнём. Один мой знакомый водитель решил проблему весьма оригинально: вместо того, чтобы носиться по автомагазинам, он просто заказал нужную деталь на китайском интернет-аукционе «Алиэкспресс». Вентилятор на шарикоподшипнике пришёл ему по почте где-то через полтора месяца. По его словам, стоил он всего на треть дороже лузаровского. Вероятно, это накрутка за доставку.

Отопитель на шариковых подшипниках от Luzar в настоящее время перешёл в разряд дефицита

О смазывании печного вентилятора «Лады Калины»

Смазывать заскрипевшую втулку на вентиляторе «Лады Калины» — занятие бессмысленное. Да, смазка на некоторое время уберёт надоевший скрип. Но если втулка изношена сильно, то даже самая густая смазка очень скоро выработается и втулка начнёт скрипеть с удвоенной силой. Поэтому автовладельцы предпочитают не смазывать износившиеся втулки, а менять их вместе с вентиляторами. И это единственный рациональный вариант.

Замена вентилятора отопителя Калины (два способа)

Если Вы заметили, что в автомобиле воет печка, или появились какие то посторонние звуки при работе отопителя, тогда одна из причин может быть в вентиляторе печки. Изучаем вопрос, как его можно заменить.

Снятие электродвигателя вентилятора печки Калина (сервисное руководство)

Потребуется

Порядок действий:

Отжать фиксатор колодки с проводами и отсоединить ее от электродвигателя вентилятора отопителя.
Снять со штуцера шланг вентиляции двигателя.
Отвернуть 3 самореза крепления электродвигателя к кожуху вентилятора, используя крестовую отвертку.

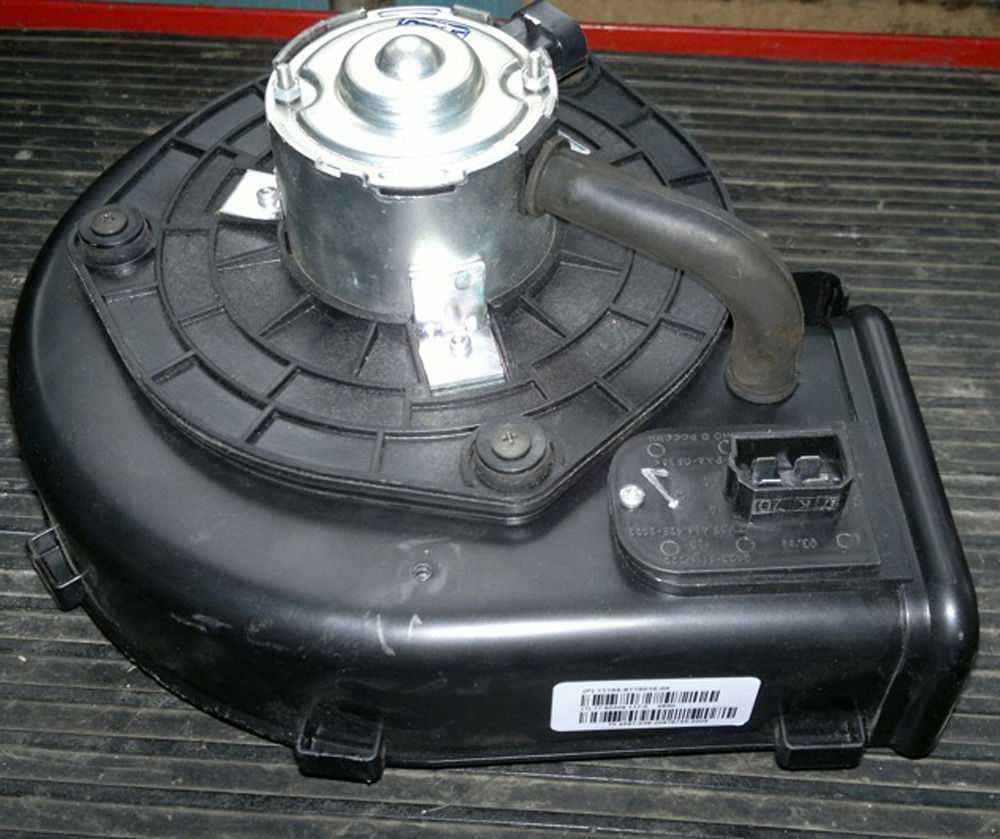

Снять электродвигатель в сборе с вентилятором отопителя.

Источник фото:

В тренде

По заводской документации автомобиль считается не полностью новой моделью, а всего лишь фейслифтингом первого поколения, однако конструкцию машины перетрясли основательно. Собственно, остался лишь силовой каркас кузова, да и то не полностью — передние лонжероны и моторный щит теперь от модели Granta, так же как капот и передние крылья. Экстерьер Lada Kalina стал выглядеть более свежо, в духе современных тенденций автомобильной моды. Хотя совсем уж оригинальным его не назовешь, чувствуются легкие стилистические заимствования. Так, задней частью универсал чем-то напоминает Skoda Fabia Combi, а оформление передней части выполнено в духе ряда других моделей концерна Volkswagen. Жаль только, что у серийной машины дневные ходовые огни интегрированы в блок-фары, а место в переднем бампере, где они были на концепт-каре, показанном на прошлогоднем Московском автосалоне, заняли хромированные вставки.

Новый интерьер не таит в себе каких-либо открытий и выглядит вполне на уровне иностранных автомобилей этой ценовой категории. Есть два возможных цветовых решения оформления салона — темный («антрацит») и светлый («оникс»). Оба варианта достаточно строгие, так что аляповатая цветастая обивка в духе восточной мягкой мебели, что была на первом поколении модели, канула в прошлое. Единственным недостатком можно назвать «аморфность» подушки передних сидений — если даже в новом автомобиле сидеть приходится как на продавленном диване, то страшно представить, во что превратится переднее сиденье через год эксплуатации.

Особой гордостью конструкторов является то, что удалось избавиться от скрипа задней багажной полочки — на это, с момента появления первого хэтчбека ВАЗ, ушло… 25 лет. Впрочем, над шумоизоляцией здесь действительно серьезно поработали, и она лучше, чем даже у такого конкурента, как Volkswagen Polo Sedan калужской сборки. Но подобная шумоизоляция предлагается лишь при максимальном и среднем уровне оснащения, в то время как наиболее доступная версия «Стандарт» будет ее лишена.

Порядок действий по реанимации мотора вентилятора печки Лады Калины

Перед тем как снять фиксатор, пометьте расположение крыльчатки относительно вала, демонтируйте крыльчатку.
После того как вы получите доступ к двум болтикам, их нужно открутить и вскрыть мотор.
Вверху отцепите фиксатор якоря, уберите шайбочки и вытащите якорь.
Таким образом, вы откроете себе доступ к втулкам.
Произведите чистку и смазывание деталей.
На якоре протрите и зачистите контактные пластины самой мелкозернистой шкуркой.
Также вам нужно произвести чистку прижимных контактных колодок и протереть их.
Ни в коем случае не смазывайте контактные поверхности! Всё должно быть стерильно чисто и блестеть.
При помощи графитовой смазки смазывайте только сильно трущиеся поверхности. Но не используйте ни при каких условиях для этих целей масло или солидол, так как они в будущем будут течь.

Важно! Нельзя сверлить отверстия и лить масло на вал и побрызгать WD, сняв при этом шланг охлаждения. Этого делать не рекомендуется, хотя в интернете можно найти много рекомендаций по этому поводу

Такие действия опасны для мотора, они могут привести к его выходу из строя.

Соберите мотор в обратной последовательности. Теперь он не будет гудеть и станет крутиться без скрипов и шумов.
Соберите всё остальные детали в обратном порядке.

Как видите, действия совсем несложные, главное, не запутаться, что зачем прикручивать при сборке. При возникновении проблем с шумом вентилятора отопителя, постарайтесь по максимуму решить проблему самостоятельно. Если ремонт проблемной детали невозможен, то замените её на новую, а если вы всё-таки сомневаетесь в своих силах, обратитесь за помощью специалистов.
