Замена мотора печки lada 21101 (ваз 21101)

Работы по замене вентилятора в салоне

Замена моторчика печки ваз 2110

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется.
После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову.
Демонтируется накладка и облицовка рамы лобового стекла. при этом не обойтись без отворачивания крепёжных винтов.
С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами.
Отопительные шланги отсоединяются

На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола.
Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал.
Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана.
После этих действий снимают передний корпус с кожухом печки. Эти элементы зафиксированы скобами и винтами
Стоит обратить внимание, что на кожухе расположен двигатель и моторчик.
Защелки убираются, и двигатель с моторчиком извлекаются.

Замена вентилятора

Если проблема всё-таки заключается в самом вентиляторе, то его лучше всего будет заменить на новый. Ремонт вентилятора печки, конечно, может быть выполнен, но это может быть, например, замена щёток. Выполнять более глобальный ремонт просто не имеет смысла, поскольку на длительную службу такой детали надеяться не приходится. Замена вентилятора печки ВАЗ-2110 требует выбора новой детали. Здесь есть два варианта: найти деталь старого образца или купить новую запчасть. Второй вариант более приемлем и доступен.

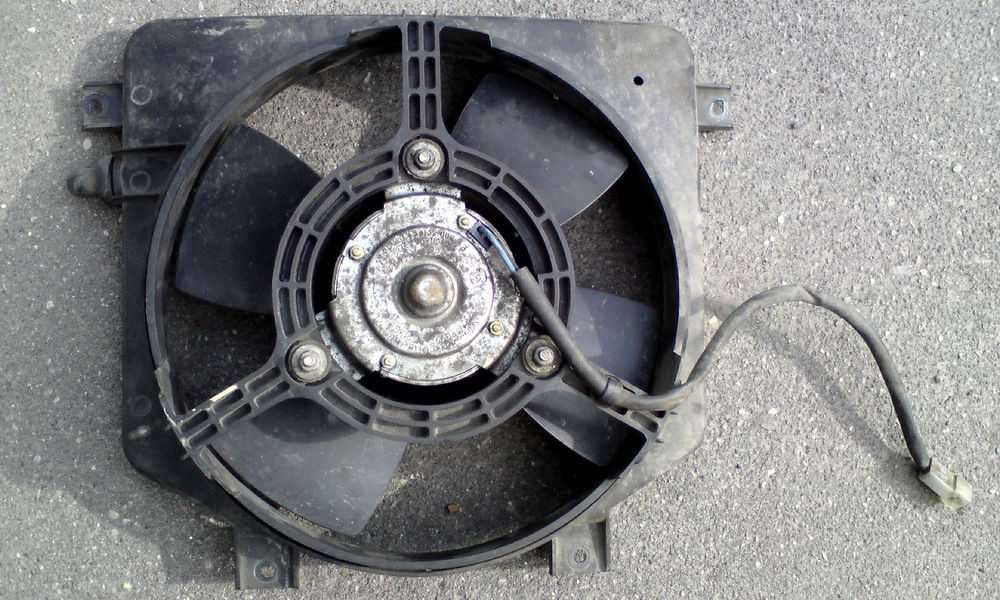

Вентилятор печки ВАЗ

Процесс замены не так сложен, как может показаться. Достаточно уметь работать со стандартными инструментами, располагать свободным временем и иметь желание поковыряться в родной машинке. Чтобы поменять неисправный вентилятор, необходимо следовать следующему плану работ:

Открываем капот и снимаем аккумуляторную минусовую клемму.
Снимаем стеклоочистители путём поддевания и демонтажа резиновых колпачков. При помощи ключа на 10 откручиваем гайки и снимаем щётки.
При помощи шлицевой отвёртки поддеваем декоративные заглушки, откручиваем винты на жабо и гайки на краях. Теперь можем снять жабо.
Под резиновым уплотнителем можно найти саморезы, которые держат щиток с моторного отсека. Откручиваем их также.

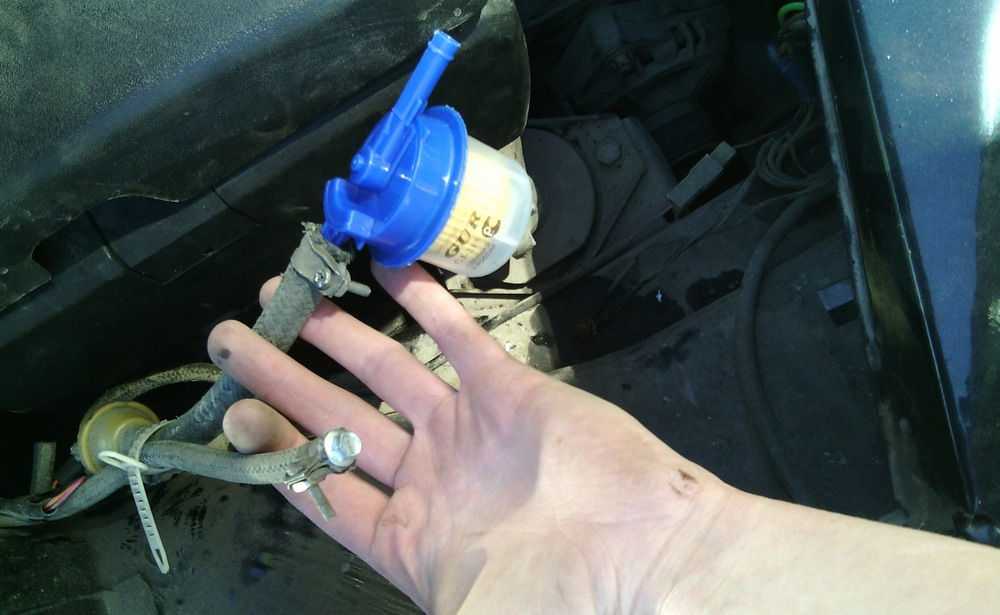

Демонтируем шланг, через который осуществляется подача омывающей жидкости на форсунки.

Процесс замены вентилятора не так сложен, как кажется

На правом щитке моторного отсека на нижней стороне имеется две гайки, под которые подходит торцовый ключ на 10. К ним сложно добраться, но откручивать их можно не до конца, поскольку благодаря нескольким поворотам, щиток легко снимется.
Со шланга, который соединяется с вакуумным усилителем тормозной системы, необходимо заранее снять хомуты.
На крышке салонного фильтра находится четыре самореза, после откручивания которых легко можно его снять.
Уже на этом этапе виднеются очертания мотора печки. Но ещё потребуется отсоединить колодку на двигателе отопительной системы и на резисторе.
После проделанной работы появляется возможность демонтировать левую часть печки вместе с моторчиком.
На место испорченного элемента устанавливается новая деталь, а сборка осуществляется в обратном порядке.

Если ранее вам не приходилось снимать вентилятор отопительной системы, то этот процесс может занять несколько часов. Зато в дальнейшем любая проблема с системой отопления может быть устранена намного быстрее. Даже если в процессе работы у вас что-то не получается, не нужно переставать добиваться положительного результата. Со временем обязательно всё получится.

Особенности работы с отопителем старого образца

При замене старого аппарата процедура следующая:

Для начала необходимо последовательно снять уплотнитель ветровой накладки и саму накладку (жабо). Под главным тормозным цилиндром располагается винт крепления жабо. Его необходимо открутить.
4 винта верхних фиксаторов правой части жабо откручиваются, и отцепляется 2 хомута, которые крепят шланги и провода.
Следующим действием должно стать отсоединение минусовой проводки от кузова и клеммы плюсовой. После этого можно открутить 2 винта жабо (теперь левой части) и немного отодвигаем его вперед. Необходимо следить, чтобы оно полностью не снялось.
Снять накладку ветрового стекла, отсоединить клемму датчика уровня охлаждающей жидкости и снимается шланг, проводящий горячий воздух из расширительного бачка.
Затем отсоединяется шланг омывателя на лобовом стекле, выкручиваются 4 винта, убираются стеклоочистители, накладка ветрового стекла и часть зажимов корпуса радиатора и вентилятора.
Все винты, фиксирующие фильтр, откручиваются, и снимается передняя сторона вентилятора (если он есть). Корпус фильтра салона, задняя часть вентилятора, шланги подачи, шланг, отводящий пар, и обратка тосола снимаются.
Теперь можно производить замену радиатора печки модели ВАЗ 2110. Он снимается, новый устанавливается и все фиксируется в обратной последовательности.

Замена

Теперь приступаем непосредственно к замене моторчика. Процедуру вы будете осуществлять из салона, потому устройтесь поудобнее.

Под приборной панелью найдите колодку, идущую на электромотор отопителя. Отключите ее.
Далее нужно отсоединить минусовую проводку электрического двигателя. Зачастую на ВАЗ 2110 этот элемент прижимается к кузову передней гайкой крепления.
С рамки лобового стекла вашего автомобиля нужно снять накладки и облицовку. По ходу дела вам придется открутить несколько крепежных элементов.
С печки нужно снять правую часть обивки, после чего откручиваются крепежные гайки.
Обязательно отсоедините отопительные шланги. Тут старайтесь быть максимально осторожными, поскольку из отопительных шлангов вероятнее всего будет вытекать охлаждающая жидкость. Слить ее всю даже при самом тщательном подходе невозможно.
Концы шлангов можно заткнуть чем-то вроде пробок, чтобы жидкость не выливалась в салон.

Процесс извлечения

Чтобы от жидкости охлаждения не пострадали коврики, пол, постелите вниз впитывающие материалы. К примеру, отлично подойдут пеленки для взрослых. Они доступны в любой аптеке.
Поочередно отключите проводку от электромотора, микромоторедуктора и пневматического клапана.
Теперь можно демонтировать передний корпус вместе с кожухом вашей печки отопления.
Данные устройства крепятся с помощью крепежных винтов и скоб.
На кожухе печки находятся искомый моторчик, а также двигатель.
Уберите защелки, после чего снимите движок с моторчиком.

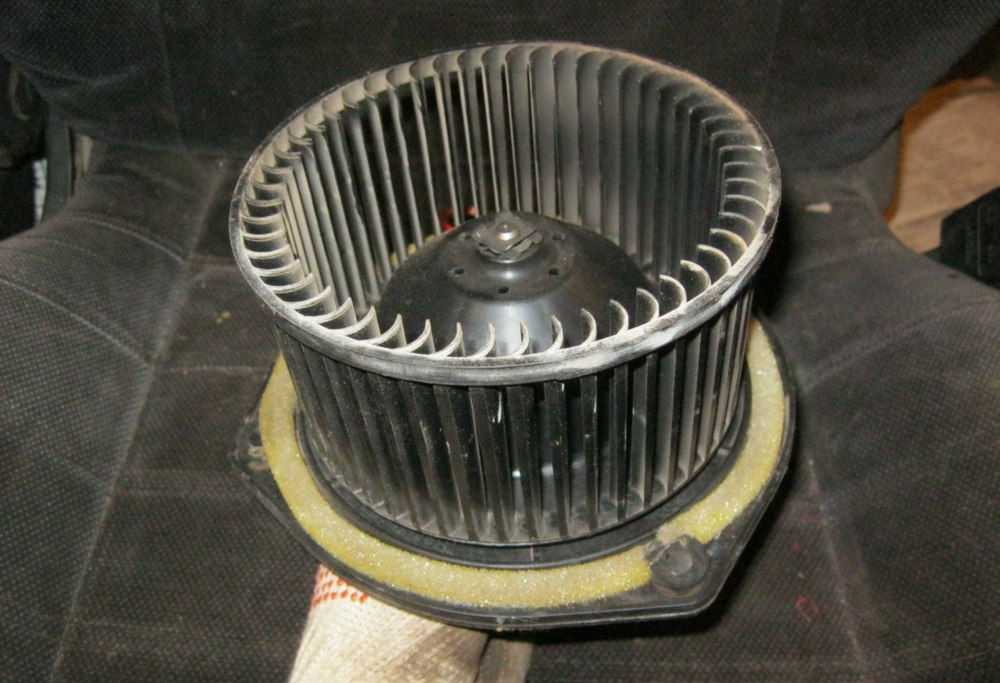

Демонтированный агрегат

Полезные рекомендации

Выполнив демонтажные работы, вы можете извлечь поврежденные, нефункционирующие элементы, а затем установить на их место новые.

Но при ремонте советуем соблюдать некоторые важные рекомендации.

Выполнять своими руками разборку электродвигателя можно только в том случае, если вы хотите проверить состояние коллектора и очистить его;
Если причина поломки заключается не в наличии мусора и загрязнений в коллекторе, тогда самостоятельно работать с электродвигателем настоятельно не рекомендуется;
Обратитесь к опытному электрику, который сумеет выполнить разборку и вернуть устройство к прежним функциональным возможностям;
Не демонтируйте крыльчатку двигателя. Если сделать это неправильно, вы нарушите балансировку, играющую огромную роль в правильной работе отопителя вашего автомобиля. Электромотор будет работать при нарушении балансировки, но крыльчатка начнет крутить неровно, что повлечет за собой биение подшипников, возникновение сильного шума при включении салонной печки.

Самостоятельно выполнить демонтаж моторчика не сложно, но для его ремонта самым правильным решением будет покупка нового электродвигателя с моторчиком.

Моторчик печки — достаточно чувствительный элемент, который периодически выходит из строя. Для его замены не требуются особые навыки и умения, а вот чтобы отремонтировать элемент, лучше обращаться на проверенные станции технического обслуживания.

Достаточно часто владельцы переднеприводных машин ВАЗ жалуются на плохой нагрев печки. На ваз 2110 замена моторчика печки – дело известное. В данной статье будет рассмотрено, что нужно на ваз 2110 для замены моторчика печки и как она проводится.

Демонтаж и замена отопителя

Нужно отсоединить минусовый провод вентилятора и плюсовые клеммы. Все эти действия проводят в кузове автомобиля. Находят два винта левой части жабо и откручивают. Если вы сделали все правильно, то жабо должно немного отодвигаться вперед. Затем нужно перейти к снятию накладки ветрового стекла.

Вместе с вентилятором извлекают корпус фильтра салона. При необходимости, можно сразу заменить фильтр. Выполняют снятие последней и задней частей корпуса вентилятора отопителя. Для более безопасной работы вы должны ослабить хомуты и снять шланги подачи тосола. Теперь вы можете заняться ремонтом радиатора отопителя, для этого проводят его очистку и восстанавливают герметичность.

Если вы решили выполнить замену самостоятельно, то сэкономите приличную сумму денег. Но нужно помнить, что этот процесс достаточно трудоемкий. Можно не только заменить радиатор, но и выполнить другие работы. Например, рекомендуется замена заслонки отопителя ВАЗ 2110, крана отопителя, а можете заменить и термостат.

Источники

http://mashinapro.ru/116-zamena-radiatora-vaz-2110.html
http://expertvaz.ru/2110/zamena-radiatora-pechki-svoimi-rukami.html

Выявляем причину поломки

Для начала необходимо разобраться с причиной, по которой не работает вентилятор печки. Их может быть несколько.

Неисправность предохранителя является самой банальной, простой и наиболее распространённой причиной того, что моторчик не крутит. С одной стороны, замена предохранителя не является большой и сложной проблемой, с которой легко будет справиться даже новичку. Но с другой стороны, необходимо будет найти причину, по которой предохранитель пришёл в негодность. А для этого потребуется исследовать электрическую цепь, которая обеспечивает нормальную работу системы отопления, на предмет наличия короткого замыкания. Раз уж мы заговорили о предохранителях, то нелишним будет знать, что работа печки на ВАЗ-2110 зависит от предохранителя F7 с силой тока 30 ампер. Также от работы этого предохранителя зависит подсветка бардачка, функционирование прикуривателя, электрического моторчика с омывателя фар и обогрев заднего стекла. Если в электроцепи системы отопления не будет найдено короткое замыкание, то причину необходимо будет искать по всей проводке.
Проблемы с контактами, которые располагаются внутри монтажного блока, являются распространённой причиной неработающего моторчика печки ВАЗ. Для выявления этой проблемы можно при работающем автомобиле пошевелить колодку с закреплёнными жгутами. Если вентилятор отопителя ВАЗ-2110 начал работать, то необходимо снимать колодку и зачищать контакты.

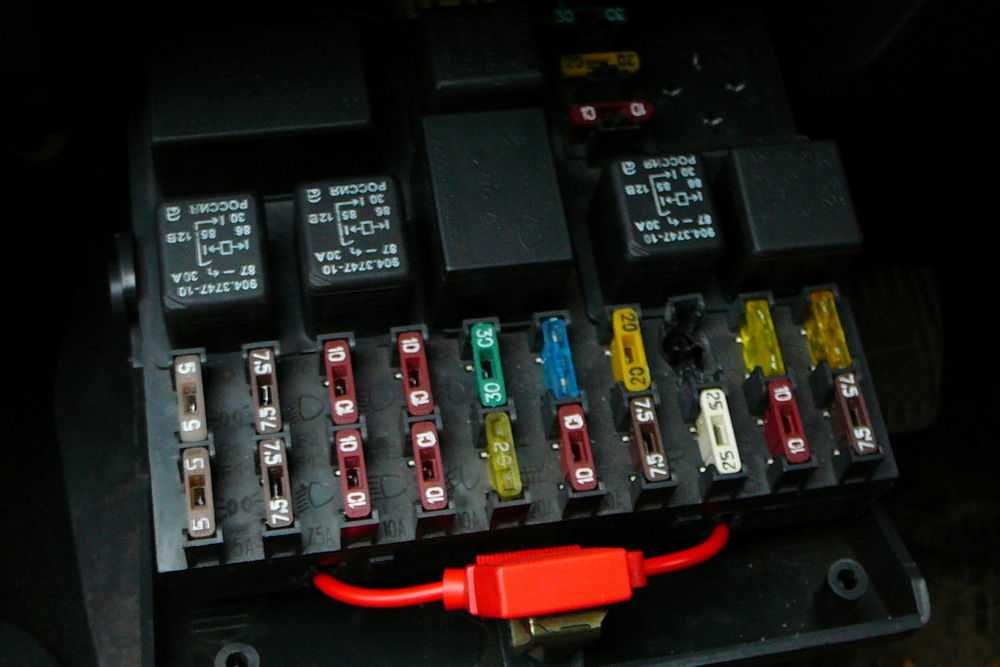

Проблема с контактами внутри монтажного блока – распространённая причина неработающего вентилятора

Залитое реле также может быть одной из причин, по которой не работает вентилятор отопителя. Диагностировать эту проблему очень просто: вентилятор будет включаться только после хорошего прогрева автомобиля. В этом случае потребуется заменить реле, которое скрывается за приборной панелью.
Работа электродвигателя отопителя может осуществляться только при активации третьей скорости. Такая ситуация объясняется характером подачи тока к вентилятору: на 1 и 2 скорости этот процесс реализуется посредством резистора, а на 3 скорости — напрямую. Следовательно, если отопление не работает на первых двух скоростях, то причина скрывается именно в резисторе, который подлежит замене.
Неисправность переключателя можно выявить следующим образом: сняв центральную консоль, заводим автомобиль, берём габаритную 12-вольтовую лампочку с припаянными проводами, замыкаем от неё минусовой провод на кузов и прикасаемся вторым проводом к 1, 2 и 3 контактам на добавочном резисторе. Горение лампочки свидетельствует про исправность переключателя. Но если лампочка не загорается, то потребуется соединить провод от лампочки с плюсовой клеммой на переключателе. При отсутствии на лампочке свечения можно говорить про обрыв электроцепи или неисправный предохранитель.

Поломка электромотора вентилятора также может быть причиной

Неисправность электромотора вентилятора — это последняя причина, которая может привести к неработающему вентилятору. Здесь можно рассматривать три основные причины, для устранения которых может потребоваться замена мотора, чистка контактов и замена щёток.
