Электродвигатель вентилятора отопителя автомобиль ваз 2107

Полная замена отопителя

Если проблема заключена бывает в самой печке Ваз 2107, то ее рекомендуется заменить. Перед работой желательно посмотреть вот это видео.

двумя резиновыми прокладками для патрубков и крана отопителя;
охлаждающей жидкостью;
наборам инструментов.

Прежде, чем начинать работу, необходимо тщательно промыть моторный отсек. Автомобиль нужно установить на ровную площадку и поставить на ручник. Ждем, пока остынет двигатель, после чего зачищаем крепежные и резьбовые соединения металлической щеткой, специальной смазкой или просто керосином. Итак:

открываем моторный отсек;
ослабляем все хомуты на шлангах, через которые идет охлаждающая жидкость;
снимаем шланги с патрубков;
откручиваем два самореза, которые крепят уплотнитель к кузову автомобиля;
снимаем уплотнитель;
находим тягу привода крана отопителя и отсоединяем его;
снимаем кожух вентилятора печки;
выводим патрубки из отверстий, чтобы печка вышла легко;
берем накидной ключ на 10 и отворачиваем два болта (они фиксируют патрубок отвода охлаждающей жидкости);

снимаем также резиновую прокладку, которая находится между радиатором печки и уплотняющим соединением патрубка;
заменяем ее на новую;
снимаем краник;
устанавливаем все в обратной последовательности.

Все, что написано выше делается своими руками. Данная пошаговая инструкция — это уникальная возможность для начинающих автомобилистов научиться проводить самостоятельный ремонт. Таким образом, не только станет возможным проводить ремонт в любое время, но и неплохо сэкономить. Как известно, цена на услуги подобного рода сегодня высокая.

Источник

http://masteravaza.ru/sistema-otopleniya/u-klassiki-sistema-otopleniya/zamena-otopitelya-v-vaz-2107-156

Основные неисправности системы отопления ВАЗ-2105

Рассмотрим основные причины, вызывающие неработоспособность или снижение эффективности функционирования системы отопления «пятёрки»:

зачастую причиной ухудшения обогрева салона является понижение уровня антифриза в системе охлаждения. Если автомобиль эксплуатировался достаточно долго, такое явление можно считать вполне естественным, но при резком падении уровня необходимо заняться поисками причин. При обнаружении утечки следует её устранить, долить ОЖ и устранить воздушную пробку, продавив шланги на заведённом силовом агрегате;
неисправность термостата, отвечающего за возможность циркуляции ОЖ по большому или малому контуру, также может стать причиной невозможности выхода на требуемый температурный режим, как и поломка краника отопителя;
распространённой причиной ухудшения эффективности обогрева является засорение печного радиатора. Локализовать неисправность можно на ощупь при работающем силовом агрегате: в месте сильного засорения радиаторных сот будет наличествовать ощутимый перепад температуры;
наконец, проблемы могут возникнуть из-за неработающего или работающего не в полную силу вентилятора отопителя.

Схема подключения вентилятора отопителя ВАЗ 2107.

На схеме ниже, показано как запитан вентилятор печки(4). Питание от аккумулятора, через монтажный блок(1), идёт на замок зажигания(5) и снова уходит в монтажный блок(1). В монтажном блоке(1) проходит через предохранитель F1 (10 ампер) и идёт на кнопку переключения скоростей печки(2). Далее питание с кнопки идет или через сопротивление(3) на мотор(4), или сразу на мотор печки(4).

Вентилятор печки ВАЗ не будет работать, если неисправен какой — то из составляющих его схемы. Можно определить причину по которой не работает вентилятор печки ВАЗ 2107:

Неисправность в монтажном блоке.
Выгорели контакты переключателя скоростей вентилятора печки.
Сгорело сопротивление для регулировки скорости.
Неисправность в самом моторчике печки.

Давайте остановимся подробней на каждой из неисправностей.

Неисправность в монтажном блоке ВАЗ 2107.

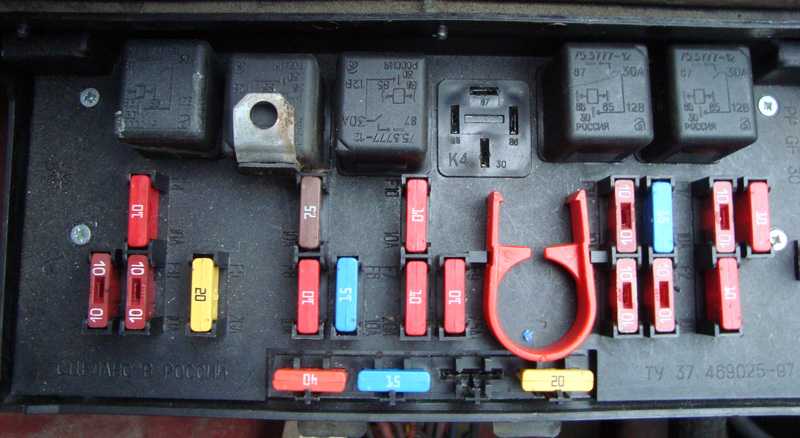

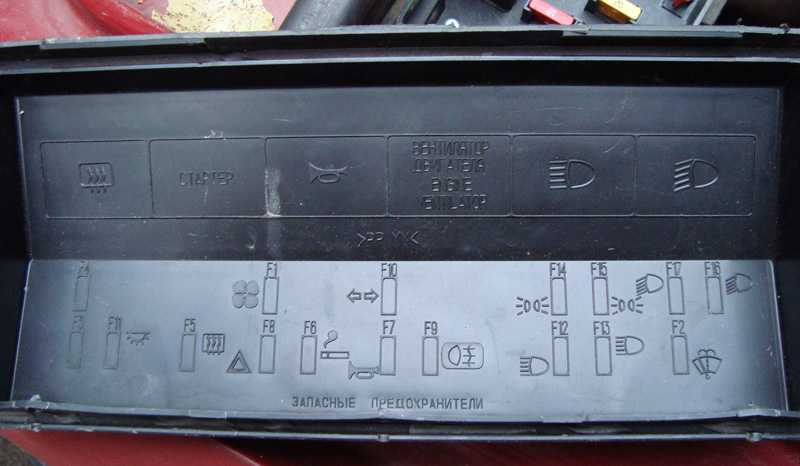

Если печка перестала дуть воздухом, то первым делом посмотрите цел ли предохранитель F1 в монтажном блоке. Обычно, если перегорел этот предохранитель, то вместе с печкой перестоёт работать обогрев заднего стекла и фонари заднего хода. Этот предохранитель должен иметь номинал 10 ампер. Ни больше и ни меньше. Если поставить предохранитель меньше номинала, то он постоянно будет перегорать, а если поставить предохранитель большего номинала, есть возможность спалить монтажный блок. Если у вас стоит предохранитель большего номинала (как на фото ниже), то повышается вероятность того, что вышел из строя монтажный блок и плюс не поступает на кнопку переключения скоростей. Как это выяснить, читайте в следующем абзаце.

Выгорели контакты переключателя скоростей вентилятора печки.

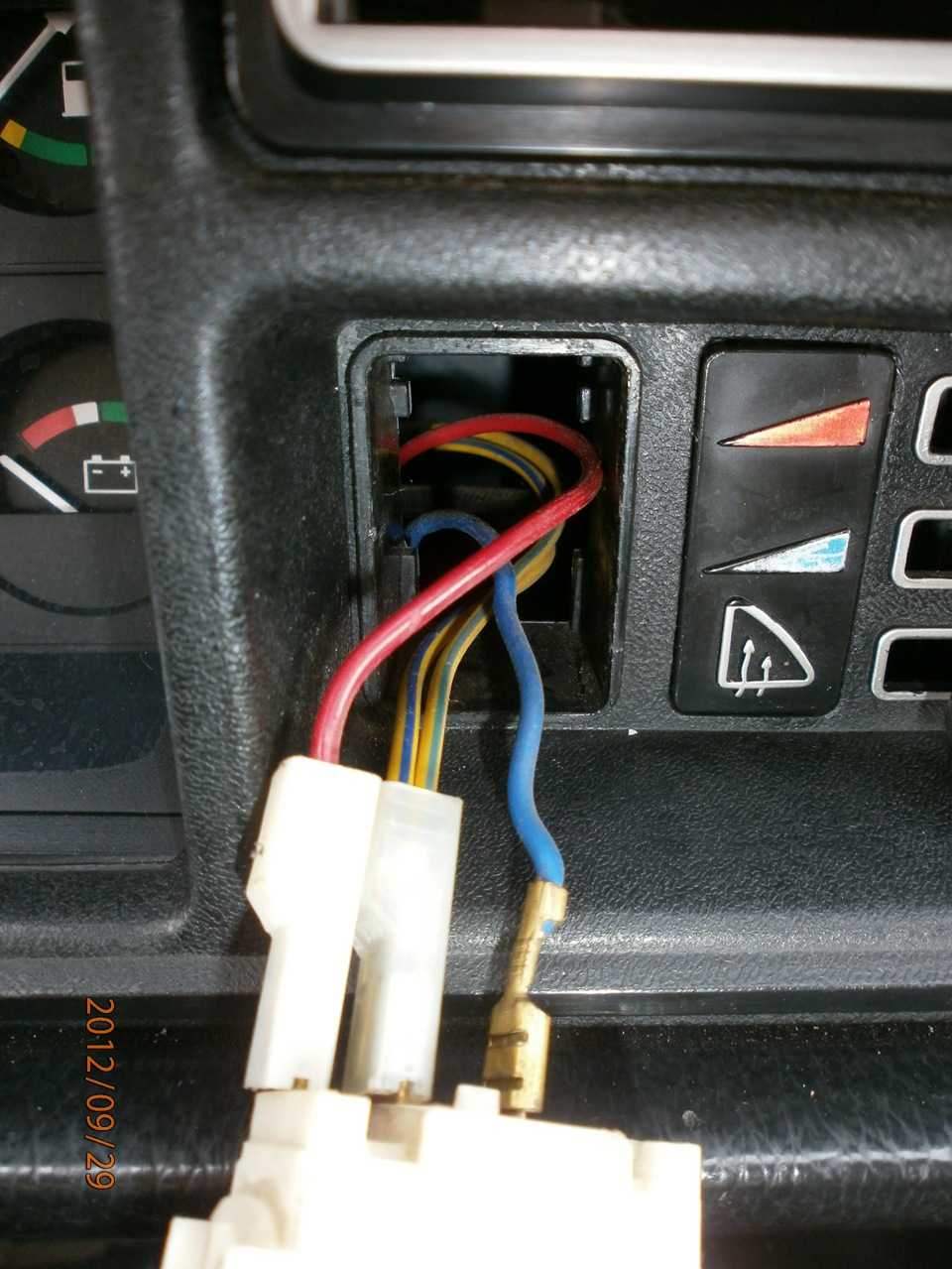

Вы проверили предохранитель и увидели, что он цел. Копаем дальше. Теперь берём и достаём кнопку переключения скоростей из панели и отсоединяем от неё провода. После, подключаем надёжно к массе один конец лампочки индикатора, а второй конец поочерёдно засовываем в снятые колодки проводов отключённых от кнопки. При этом должно быть включённым зажигание!

Если лампочка не загорается, значит питание на переключатель скорости не приходит и неисправен скорее всего монтажный блок.

Если лампочка, при тесте одного из контактов, загорелась, значит или неисправна кнопка или что-то другое. Как это выяснить? Очень просто! Для этого делаем перемычку из обычного провода, от контакта, при тесте которого загорелась лампочка-индикатор, к одному из двух других контактов. Моторчик печки заработает если кнопка неисправна. Если моторчик не работает, то именно он и неисправен.

Печка работает только на одной скорости ВАЗ 2107.

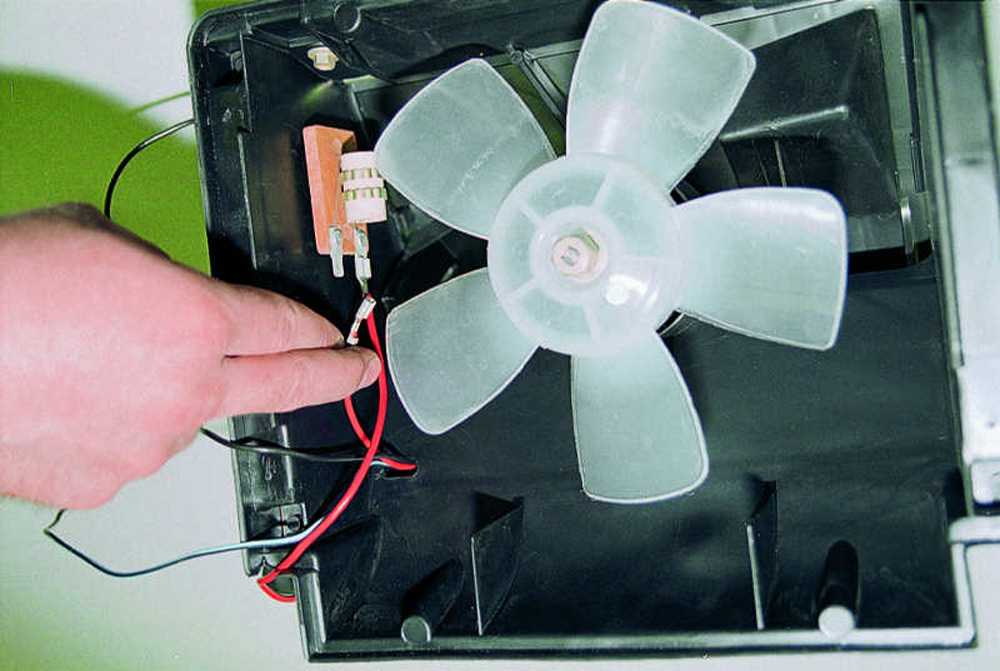

Когда печка работает только на самой высокой скорости — это значит, что сгорело балластное сопротивление.

В таком случае просто поменяйте его. Оно находится под торпедой примерно по середине, ближе к водительской стороне.

Неисправность в самом моторчике печки.

Перед тем, как разбирать панель и ворошить салон, проверьте хорошо ли сидит масса идущая от моторчика печки к кузову. Частенько случается, что этот провод просто сгнивает.

При наличии мультиметра можно его прозвонить. Для этого достаньте кнопку переключения скоростей, отсоедините от неё контакты. Теперь в режиме прозвонки один щуп мультиметра подсоедините к массе, а другим поочерёдно проверяйте провода. При исправном моторчике и балластном сопротивлении мултиметр запищит при проверке двух из трёх проводов. Если балластное сопротивление неисправно, то мультиметр запищит при проверке одного из трёх проводов, а уж если моторчик печки не работает или у него нет контакта с массой, то мультиметр будет молчать.

Если хотите узнать как заменить моторчик печки, читайте эту статью!

Причины замены печки на ВАЗ 2107

Немало неисправностей с автомобилем возникает с приходом холодов и особенно это относится к автомобилям отечественного автопрома. Одной из основных проблем является неэффективная работа отопительной система, в результате чего лобовое и боковые стёкла плохо обогреваются. Владельцы ВАЗ 2107 довольно часто сталкиваются с ситуацией, когда зимой салон машины попросту не прогревается. Ни о каком комфорте пассажиров и водителя в этом случае говорить не приходиться. Чтобы понять, в чём причины и устранить возможную неисправность, нужно для начала разобраться в конструкции отопителя «семёрки».

Основными элементами печки ВАЗ 2107 являются:

радиатор;
кран;
вентилятор;
тросики управления;
воздуховоды.

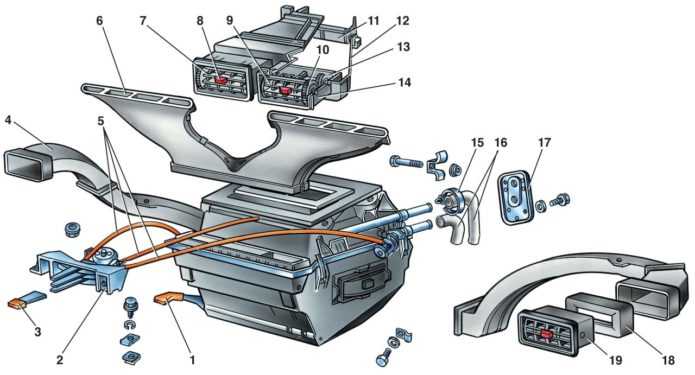

Детали отопителя и вентиляции кузова Ваз 2107: 1 — рычаг воздухораспределительной крышки; 2 — кронштейн рычагов управления; 3 — рукоятки рычагов управления отопителем; 4 — воздухопровод обогрева бокового стекла; 5 — гибкие тяги; 6 — воздухопровод обогрева

По мере эксплуатации транспортного средства, с печкой могут возникать те или иные неисправности, которые снижают эффективность работы узла или делают его работу вовсе невозможной. Признаков основных неполадок не так много и сводятся они к следующему:

течь отопителя;
отсутствие тепла или слабый нагрев воздуха.

Что касается срока службы печки, то какие-либо цифры приводить неуместно. Всё зависит от качества деталей, применяемой охлаждающей жидкости, а также периодичности эксплуатации автомобиля.

Течь радиатора

Если теплообменник потёк, то обнаружить это не составит особого труда. Охлаждающая жидкость в виде лужи будет под ногами у водителя или пассажиров. Однако не стоит спешить с выводами и покупать новый радиатор для замены. Течь может быть связана не только с ним, но и с прохудившимися трубками или краником. Для этого нужно подобраться к этим элементам и внимательно осмотреть их с хорошим освещением. Убедившись, что проблема не в них, остаётся лишь радиатор. Кстати, иногда при появлении течи, при работе вентилятора печки, лобовое стекло запотевает и появляется характерный запах тосола. Выяснив, что причина кроется в теплообменнике, его потребуется снять, после чего отремонтировать либо заменить на новый.

При появлении течи радитора, деталь нуждается в ремонте или замене

Печка не греет

Если двигатель прогрет, краник печки открыт, но из системы отопления идёт холодный воздух, то скорей всего, радиатор забит или в системе охлаждения малый уровень тосола. Для проверки уровня охлаждающей жидкости (ОЖ) достаточно посмотреть на уровень в расширительном бачке либо открутить пробку основного радиатора на заглушённом моторе. Если с уровнем проблем нет, то нужно разбираться с теплообменником, возможно, придётся промывать его или полностью всю систему охлаждения. Чтобы избежать возможного засора радиатора отопителя, не стоит добавлять различные присадки, которые устраняют небольшие протечки. Такие средства могут легко закупорить трубки печки.

Холодный поток воздуха из системы отопления может быть вызван также завоздушиванием системы. В этом случае потребуется удалить воздушную пробку и долить ОЖ.

Кран отопителя со временем может выйти из строя в результате образования накипи

Кроме этого, проблема возможна с самим краном, который со временем может засориться или образоваться накипь, если используется вода вместо тосола. При неполадках с краном, деталь разбирают и чистят либо попросту меняют. Ещё одной хоть и редкой, но возможной причиной холодной печки, может быть выход из строя помпы. Двигатель в этом случае прогревается, но патрубки, идущие к радиатору отопителя, остаются холодными. В этом случае нужно незамедлительно отремонтировать водяной насос. Тёплый воздух может также не поступать в салон по причине неполадок с вентилятором печки. Проблема может быть как с самим моторчиком, так и его цепью питания, например, при перегорании предохранителя.

Как улучшить работу печки ВАЗ 2107 увеличивая объем горячего воздуха

Как известно, печка на ВАЗ 2107 плохо греет, да и работает шумно. Поэтому не редко она подвергается модернизации. Советов по усовершенствованию этого устройства в интернете множество. Много автомобилистов пытались самостоятельно улучшить работу отопителя. Но должного эффекта не получалось.

Например, самостоятельно можно:

перераспределить воздушные потоки;
выполнить уплотнение стыков воздуховодов с соплами.

Однако в целом температура в салоне останется на том же уровне. Чтобы в автомобиле стало уютно и тепло, необходимо увеличить количество подаваемого тепла с помощью радиатора. Проблема заключается в заводском вентиляторе отопителя, который слишком маленький и не создает требуемого воздушного потока. Поэтому нужно заменить вентилятор. При этом его замену лучше выполнять на аналогичное изделие из отечественной «восьмерки», так как у таких вентиляторов более высокая частота вращения и низкий уровень потребления энергии.

Замена отопительного вентилятора на ВАЗ 2107

Перед началом работы следует подобрать всё необходимое. Вот что нам понадобится:

отвёртки (крестовая и плоская);
ключи (комплект рожковых и торцовых);
новый печной вентилятор для ВАЗ 2107.

Последовательность действий

Сначала необходимо провести одну подготовительную операцию: убрать рычаг переключения передач. В ВАЗ 2107 он создаёт серьёзные проблемы при демонтаже печного вентилятора. Затем следует вынуть магнитолу из её ниши. Крепится она на двух саморезах. Вынимая магнитолу, не стоит забывать о проводах, которые находятся за ней. Устройство аккуратно выдвигается из ниши так, чтобы в образовавшуюся щель между магнитолой и передней панелью можно было просунуть руку и вынуть все колодки с проводами, расположенные на задней крышке магнитолы.

Теперь с помощью крестовой отвёртки откручивается полка, расположенная перед пассажиром. Крепится она на четырёх саморезах.
Далее снимается консоль с прикуривателем. Она аккуратно поддевается в левом нижнем углу плоской отвёрткой и отгибается на себя до характерного щелчка. То же самое делается и с другими углами, после чего панель извлекается из ниши.

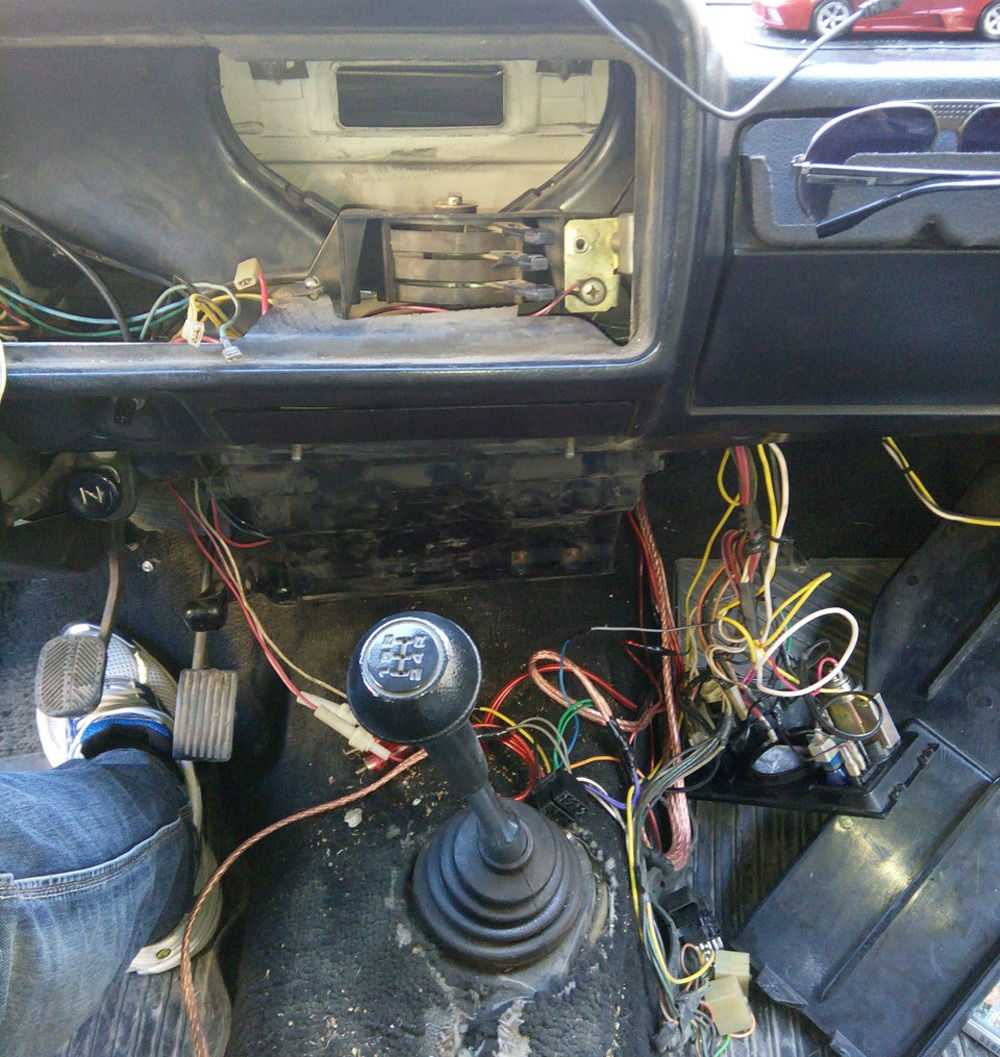

За ней находятся провода, которые отсоединяются от панели вручную. Перед отключением проводов настоятельно рекомендуется нанести на них какие-нибудь метки, чтобы при обратной сборке ничего не перепутать. В верхней части ниши есть две крепёжных гайки на 10. Их удобнее всего откручивать торцовой головкой.
Над панелью с прикуривателем есть ещё одна панель, с кнопками. Она снизу поддевается плоской отвёрткой и отгибается вверх. Под ней есть два шурупа с шайбами, которые выкручиваются крестовой отвёрткой.
Теперь панель прикуривателя полностью освобождена от крепежа, и её можно вынуть и положить на пол салона.
Следующий этап — отсоединение воздуховодов. Они держатся на плоских пластиковых защёлках, которые легко отгибаются плоской отвёрткой.
После снятия воздуховодов открывается доступ к самому отопителю ВАЗ 2107, а точнее, к его нижней части. На ней есть четыре стальных защёлки: две слева, две справа. При наличии определённых навыков защёлки можно отогнуть пальцами. Если не получается, то придётся вновь воспользоваться плоской отвёрткой (тут же следует отметить, что орудовать отвёрткой нужно как можно аккуратнее, так как при отгибании защёлки выскакивают из своих гнёзд и улетают неизвестно куда).
Доступ к электромотору и вентилятору открыт. Моторчик с прикреплённым к нему вентилятором удерживается на двух стальных защёлках, расположенных сверху и снизу. Отогнуть их руками невозможно, так что без отвёртки не обойтись (причём жало отвёртки должно быть очень тонким и узким, так как другое просто не пройдёт в прорезь защёлки).
Свободный от крепежа моторчик с вентилятором извлекается и заменяется новым. После этого производится обратная сборка отопительной системы ВАЗ 2107.

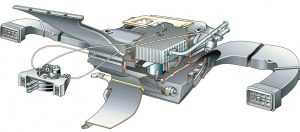

Устройство и работа системы отопления ВАЗ 2107

Система включает следующие составляющие:

Отопитель ВАЗ 2107, задача которого – нагревать воздух. Главный элемент отопителя – радиатор, через который циркулирует охлаждающая жидкость.
Вентилятор, направляющий нагретый воздух в салон. Он крепится в кожухе посредством эластичных подушек, гасящих вибрацию.
Система управления отопителя, включающая кнопку вентилятора, ручки и заслонки системы управления режимами обогрева.

Система отопления работает так:

Через решетки на капоте воздух попадает в коробку воздухопритока, расположенную в моторном отсеке возле лобового стекла.

В случае дождя или ливня вода отделяется от воздуха и стекает в отверстия в коробке. Это позволяет пользоваться печкой в любую погоду, но пока радиатор не нагреется, попадающий во время дождя в салон воздух будет сырым.

Воздушный поток направляется в отопитель ВАЗ 2107 и нагревается, проходя через радиатор. Нагрев регулируется с помощью крана, который регулирует количество проходящей охлаждающей жидкости. Управление краном производится посредством гибкой тяги, присоединенной к рычагу управления.

Во время движения воздушный поток попадает в подкапотное пространство и воздух самостоятельно поступает в отопитель. Во время остановки или при малой скорости движения используется электровентилятор, управляемый переключателем, имеющем три положения: «выключено», «полная скорость» и «малая скорость». Пониженная скорость обеспечивается путем включения электродвигателя через резистор, уменьшающий напряжение на обмотке двигателя.

После радиатора воздух попадает в воздухопроводы и выходит через дефлекторы, позволяющие менять направление потока. Теплый воздух может быть направлен на лобовое и боковые стекла, под ноги водителю и переднему пассажиру.

Управляющие элементы воздушного потока от печки ВАЗ 2107:

Воздухораспределительная крышка вентилятора, регулирующая поток воздуха.
Рычаги и рукоятки, меняющие положение крышек притока воздуха и заслонок, регулирующих обдув.

Прежде чем осуществлять ремонт печки ВАЗ 2107 необходимо разобраться в причинах неисправности.

Как выбрать оптимальный вариант радиатора печки для ВАЗ-2107

Чтобы оптимизировать работу печки, владельцы ВАЗ-2107 довольно часто заменяют штатный радиатор на теплообменник от другой отечественной модели или иномарки.

Радиаторы других моделей ВАЗ

Альтернативой заводскому радиатору печки ВАЗ-2107 может быть аналогичное изделие от «пятёрки». В целом для «классики» существует две разновидности радиаторов печки — ВАЗ-2101 и ВАЗ-2105. Разумеется, седьмой модели подойдёт «пятёрочный» теплообменник. Типоразмер стандартного радиатора от «копейки» — 185х215х62 мм, от «пятёрки» — 195х215х50 мм, т. е. изделие от ВАЗ-2101 не войдёт в пластиковый кожух «семёрки» из-за своей толщины.

Видео: какой радиатор печки подойдёт «семёрке»

Если автовладелец решил заменить печку целиком, то наиболее приемлемый вариант — отопитель от ВАЗ-2108.

От иномарки

Вместо «родного» радиатора печки на ВАЗ-2107 можно установить «иномарочный», если он подходит по размерам. Практика показала, что вполне пригодным для установки в «семёрку» оказался медный теплообменник от «Mitsubishi».

Печка не греет

Кран отопителя со временем может выйти из строя в результате образования накипи

Как правильно промыть радиатор печки ВАЗ-2107

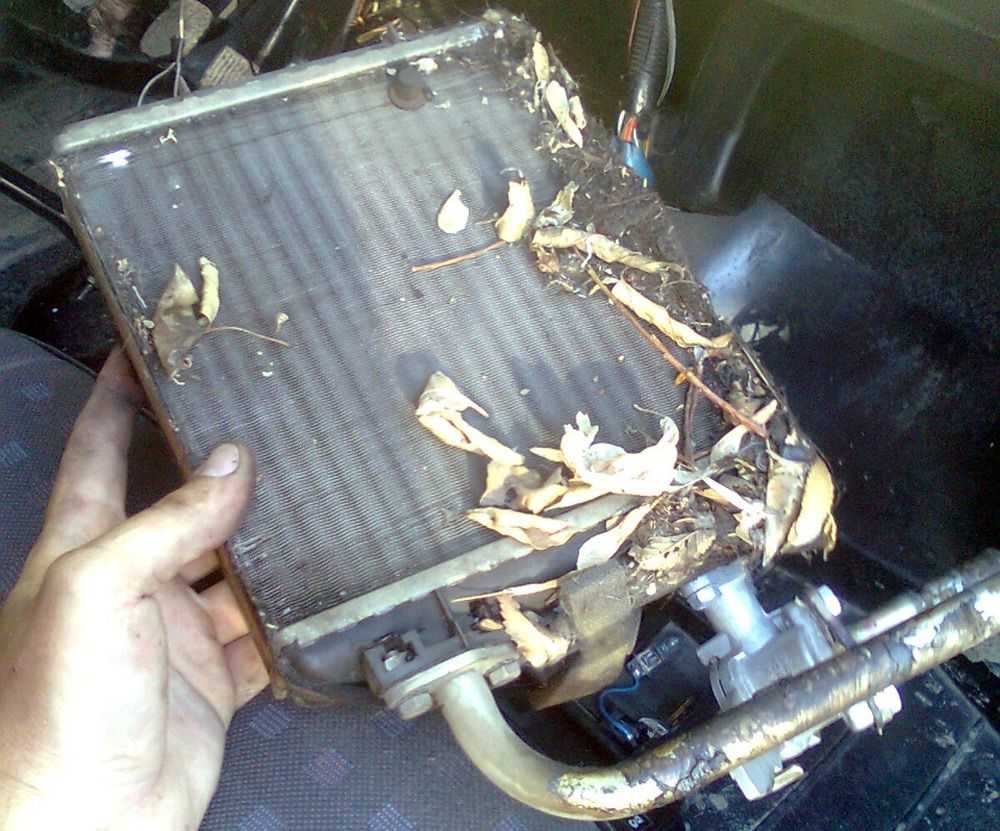

В ходе эксплуатации радиатор печки загрязняется, вследствие чего ухудшается его теплоотдача. Восстановить нормальную работу печки можно путём промывки теплообменника. С максимальным качеством можно промыть демонтированный радиатор, но в некоторых случаях можно добиться желаемого результата и не снимая теплообменника. Упрощённая схема промывки предусматривает отсоединение подводящего и отводящего патрубков в подкапотном пространстве и подачу в один из них водопроводной воды. Из второго патрубка вода сливается наружу. После промывки водой радиатор можно заполнить с помощью лейки чистящим раствором и дать накипи откиснуть в течение 2–3 часов, после чего раствор слить. Если радиатор не очень «запущен», то такая мера вполне может улучшить его работу. Следует помнить при этом, что алюминиевый радиатор нельзя промывать щелочными растворами, а медный — кислотными. Для промывки можно использовать специальные средства типа «Крот», «Комет», «Тирет», «Калгон» и т. д.

Как снять радиатор

В большинстве случаев для промывки всё же приходится снимать радиатор печки. Для демонтажа теплообменника потребуются:

ключи на 7, 10 и 17;
крестообразная отвёртка;
запасные прокладки;
ветошь.

После окончания работ потребуется определённое количество охлаждающей жидкости, чтобы заполнить систему.

Для снятия радиатора печки автомобиля ВАЗ-2107 необходимо:

Освободить систему от охлаждающей жидкости, открутив сливное отверстие на блоке цилиндров ключом на 17, а также крышки расширительного бачка и радиатора охлаждения.
Открыть капот и крестообразной отвёрткой послабить хомуты, которыми крепятся шланги входящего и исходящего патрубков.
Снять шланги с патрубков.
Ключом на 7 отвинтить два болта крепления патрубков.
Снять уплотнитель.
Переместиться в салон и открутить саморезы, удерживающие полку магнитолы.
Снять полку и ключом на 7 открутить крепление троса привода крана радиатора.
Вывести из зацепления стальные скобы, посредством которых крепятся между собой две половины корпуса отопителя.
Снять нижнюю половину корпуса печки.
Извлечь теплообменник вместе с краном.
Ключом на 10 открутить болты, крепящие кран к радиатору.
В случае необходимости заменить прокладку.
Ключом на 10 открутить впускной патрубок от крана и также заменить прокладку, если старая пришла в негодность.

Как установить радиатор

Промыть демонтированный радиатор можно:

водой, направленной в изделие с помощью установки Karcher под давлением 5,5 атмосфер;
раствором каустической соды, залитым в радиатор на 1 час;
методом полной разборки. В этом случае следует отпаять баки радиатора горелкой или паяльником, вычистить внутреннюю полость изделия механическими и химическими средствами, высушить и запаять конструкцию.

Перед тем как установить новый или отревизированный радиатор печки на место, следует проверить работоспособность крана. Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый. Помимо этого, для качественной сборки потребуется герметик.

Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый

Для установки теплообменника необходимо:

прикрутить впускной патрубок к крану, разместив между ними смазанную герметиком новую прокладку;
прикрутить кран к корпусу радиатора, также уложив между ними прокладку, обработанную герметиком;
поместить радиатор на место;
надеть шланги на патрубки и зажать хомутами;
заполнить систему охлаждающей жидкостью;
закрутить крышки радиатора охлаждения и расширительного бачка и запустить двигатель;
при включённом моторе проверить места соединений на наличие течей;
если всё в порядке, присоединить трос крана;
установить на место нижнюю часть корпуса отопителя, закрепив её скобами;
поставить на место полку магнитолы, зафиксировав её саморезами.

Радиатор, используемый в отопителе ВАЗ-2107, интегрирован в систему охлаждения силового агрегата и, несмотря на несложную конструкцию, играет первостепенную роль в создании благоприятного микроклимата внутри автомобиля. Как и любой другой узел транспортного средства, радиатор через какое-то время эксплуатации может потребовать ревизии или замены. На ВАЗ-2107 могут устанавливаться радиаторы отопителя, выполненные из различных материалов (чаще всего из меди, латуни или алюминия) и с различной конфигурацией трубок (круглые или квадратные). Выполнить замену теплообменника может любой водитель самостоятельно, придерживаясь определённой последовательности шагов. Для промывки радиатора следует использовать безопасные средства, которые не повредят корпус изделия.

Важные моменты

Чтобы ремонт печки пошёл максимально быстро, а его результаты не разочаровали автовладельца, следует придерживаться приведённых ниже правил:

При снятии старого мотора его обязательно следует повернуть. Если этого не сделать, часть его крепления может сломаться и застрять в торпеде, точнее — в крепёжной скобе. И добраться до застрявшего фрагмента будет не так-то просто.
Затягивая крестовой отвёрткой крепёжные винты, нельзя прилагать слишком больших усилий: они мелкие, так что резьбу в их гнёздах легко сорвать.

Как показывает практика, замена мотора не представляет особой сложности даже для начинающего автолюбителя, если он хотя бы раз в жизни держал в руках гаечный ключ и отвёртку. Вся процедура занимает минут 40–50 максимум. Главное — не переусердствовать с затягиванием крепежа, и всё будет в порядке.

Как добраться до отопителя

В первую очередь, чтобы работать было удобнее, необходимо подумать о дополнительном освещении того места, где вы будете заниматься заменой моторчика печки ВАЗ-2107. Откручиваем минусовой провод от мотора отопителя. Он прикручен гайкой и, чтобы её открутить, придётся приложить некоторые усилия.

Если гайка заржавела, лучше предварительно её смазать проникающей смазкой. Откручиваем сперва ключом, а потом рукой, стараясь не уронить расходники. Если есть ещё одна гайка — её откручиваем глубокой головкой, если нет — снимаем провод. С самореза снимаем хомут. Ищем ещё один плюсовой провод, и отсоединяем его от штекера.

Теперь удобнее всего использовать короткую отвёртку, чтобы открутить винты крепления коробки отопительной системы и снять 4 пружинные скобы. Болты, располагающиеся посредине, самые длинные, поэтому отложите их в сторону, чтобы закрутить потом на место.

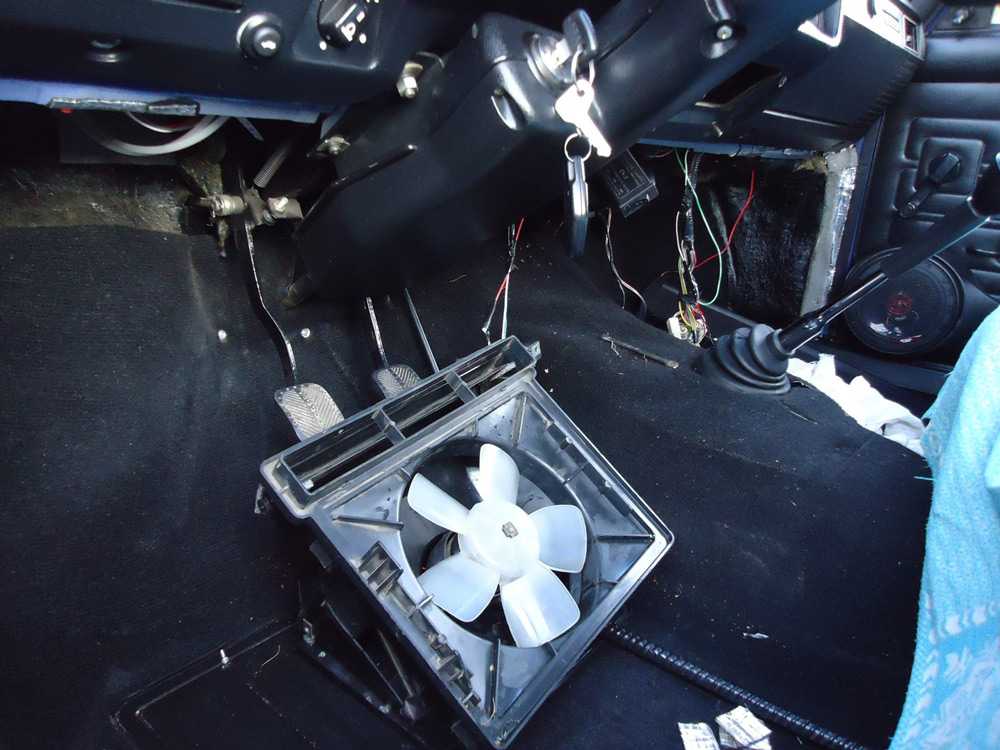

Разберёмся, как снять вентилятор печки ВАЗ-2107.
Необходимо отвести корпус с вентилятором в сторону. Если он упал вниз, значит, все болты сняты. Если нет — ищем оставшиеся шурупы. Моторчик вставлен в пазы и свободно крутится. Далее проводится непосредственная замена электродвигателя отопителя ВАЗ-2107. Обычно здесь очень пыльно и грязно, поэтому убираем всю пыль и то, что попало в это отделение.

Замена

Процесс замены вентилятора печки на автомобиле ВАЗ-2106 достаточно кропотливый. Но эту работу своими руками по силам сделать практически каждому, кто хоть раз имел дело с разборкой и сборкой авто. Особенно отечественного образца.

Загляните в салон, где нужно открутить крепёжные болты на нижней панели. Именно там, где находится автомагнитола. Извлеките её. Можно снять рычаг коробки, чтобы было комфортнее. Нижний воздуховод откручивается и убирается пока в сторонку.
С двух сторон корпуса отопителя есть защёлки, которые нужно снять. Вторую вы найдёте около водительского места.
Корпус опускается вниз по мере возможности. Для этого потребуется приложить немного усилий. Через правую сторону он извлекается. Будьте аккуратнее. Переверните корпус нижней стороной, после чего можно поднимать заслонку.
От вентилятора обязательно отключаются питающие проводки. Теперь можно смело вынимать его. Вентилятор удерживают резиновые вставки.
Чтобы установить назад, просто следуйте в обратной последовательности инструкции. Новый вентилятор обойдётся примерно в 300 рублей.

Процедура не самая сложная, но требующая аккуратного и бережного отношения. Повредив во время ремонта другие детали, вам придётся ещё тратить время и деньги на них. Так что постарайтесь изначально всё сделать качественно и без лишнего ущерба для вашего ВАЗ-2106.

А приходилось ли вам самостоятельно менять вентилятор на печках? Как это получилось и удалось ли достичь поставленной цели? Делитесь своими секретами и житейским опытом, а также не забывайте задавать свои вопросы. Мы с удовольствием на них ответим.

Демонтаж радиатора отопления ВАЗ 2107

Для выполнения работы нужна крестовая отвертка и комплект ключей (рожковых и торцовых).

Последовательность операций:

ослабить хомуты крепления шлангов отопителя, находящиеся в моторном отсеке;
снять шланги с патрубков радиатора отопителя (при этом возможна небольшая утечка антифриза);
открутить саморезы, фиксирующие резиновый уплотнитель;
демонтировать уплотнитель;
открутить панель магнитолы;
отсоединить трос от крана печки ВАЗ 2107;
используя отвертку, демонтировать скобы на кожухе вентилятора;
опустить кожух вниз;
извлечь радиатор отопителя.

Основные узлы системы

Радиатор

Узел расположен под панелью с приборами в салоне автомобиля. От системы охлаждения к нему подведены патрубки. Если авто эксплуатируется в теплое время, когда отопление не нужно, специальным краником отключается подача жидкости к радиатору печки из системы охлаждения. Зимой краник открывается и возобновляется подача горячей жидкости, используемой для охлаждения двигателя. За счет этого происходит отопление в салоне авто. Если этого не достаточно радиатор отопителя дополнительно нагревает воздух, а вентилятор устройства разгоняет его по салону.

Воздуховоды

Представляют собой пластиковые трубки, предназначенные равномерно распределять потоки воздуха по салону машины. В системе отопления и вентиляции два патрубка — левый и правый. Они выполняют обдув на передних дверях боковых стекол. С помощью дефлекторов выполняется регулировка потоками воздуха. Подобно обдуваются переднее лобовое стекло, низ салона.

Блок управления отоплением

В его составе несколько рукояток, выполняющих регулировку подачи воздуха, холодного и горячего. Гибкие тяги соединяют рычаги краника и управления. Это обычная стальная проволока. С их помощью осуществляется открытие, закрытие или частичное открытие воздушных заслонок и крышек.

Электродвигатель с вентилятором

С их помощью потоки воздуха нагнетаются в воздуховоды, в результате чего увеличивается его циркуляция по салону авто. Электродвигатель работает в двух режимах:

умеренном, когда его обороты немного меньше стандартных и по салону идет небольшая циркуляция воздуха. Понижение оборотов происходит при включении в цепь резистора, расположенного в кожухе вентилятора отопительной системы;
максимальном — работа двигателя на полной мощности и хорошая циркуляция воздуха.

Распространённые неисправности печки и варианты их устранения

Перед началом холодов обязательно надо проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семёрки встречаются такие неисправности:

Некачественное соединение патрубков и трубок подачи воздуха.
Течь радиатора и краника отопителя.
Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

Такие неисправности в отопительной системе может поладить даже начинающий водитель. Более серьёзные поломки могут привести к необходимости покупки новой печки.

Для начала необходимо провести визуальный осмотр деталей отопительной системы. Для этого надо разобрать печку и провести её очистку от собравшихся за летний период частиц мусора и пыли.

Скопившиеся за время эксплуатации мусор и пыль на радиаторе автомобиля ВАЗ-2107

Одна из самых распространённых проблем в отопительной системе ВАЗ-2107 — некачественная герметизация воздуховодов печки. Эту проблему можно устранить с помощью обработки щелей в пластиковых элементах корпуса отопителя силиконом. А также отверстия возле патрубков необходимо уплотнить ветошью. Устранение отверстий уменьшит потери тёплого воздуха и будет сопутствовать более быстрому прогреванию салона.

Следующий этап — проверка краника отопителя и радиатора на предмет течи. Это главная головная боль владельцев отечественных автомобилей. Если краник печки или патрубки подтекают, их необходимо заменить новыми изделиями. Параллельно меняются и уплотнительные стыковые прокладки. Если подтекает сам радиатор, тогда существует два варианта решения проблемы. Чаще всего на семёрках установленный медный радиатор старого образца. Медный радиатор можно запаять и, таким образом, продлить его жизнь. Если семёрка оборудована алюминиевым радиатором, тогда он ремонту не подлежит и требуется его замена новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, может быть причина в забитом радиаторе, тогда понадобится его основательная чистка. Профилактические промывки радиатора специалисты рекомендуют проводить не реже чем раз в год. Параллельно промываются все шланги и патрубки.

В целях профилактики важно провести осмотр проводки печки на предмет окисления, или плохой изоляции контактов во избежание замыканий, перегорания моторчика и предохранителя отопительной системы. Если печка работает, тогда достаточно визуального осмотра и устранения неполадок

В ином случае требуется проверка функционирования элементов электрической цепи с помощью тестера.

Такие несложные манипуляции уберегут вас от неприятных ситуаций с отопительной системой в холодные поры года.
