Замена маслосъемных колпачков на ваз 2106

Установка нового колпачка

Перед его монтажом на место, внутренняя часть промазывается моторным маслом, а сам колпачок продвигается до упомянутой втулки по клапанному стержню;
На колпачок помещается запрессовочная оправка;
Несильными ударами по ней деталь запрессовывается до самого упора;
На место возвращаются пружины с сухарями;
Из свечного отверстия вынимается прутик, а по торцу клапанного стержня наносятся легкие удары: они зафиксируют в проточке сухари;
Аналогичным образом меняются колпачки на впускном клапане этого, 1-го, цилиндра, и на обоих клапанах парного к нему, 4-го. Затем коленвал проворачивается еще на пол-оборота, чтобы в нужное для замены положение привести 2 и 3 цилиндры – и процедура повторяется.

Признаки поломки

Чтобы не допустить серьезных проблем в работе мотора, нужно своевременно диагностировать и исправить поломку сальника.

Судить об износе маслосъемных колпачков на ВАЗ 2107 можно по следующим признакам:

Наблюдается повышенное выделение выхлопных газов белого или синего цвета.
Значительно повышается расход масла в двигателе.
Свечи покрываются черным нагаром.

Если вовремя не диагностировать и не исправить проблему, могут возникнуть последствия:

мотор потеряет динамику;
он начнет работать нестабильно, на холостых оборотах часто будет глохнуть;
понизится давление в цилиндрах;
нагар образуется не только на клапанах, но и на стенках цилиндров и поршней;
герметичность системы будет нарушена.

Когда на стенках двигателя появляется нагар, его ресурс резко снижается. Если вовремя не устранить проблему, ситуация приведет к дорогостоящему капитальному ремонту мотора. А ведь избежать этих трудностей можно простой заменой сальников на ВАЗ 2107.

Заключительный этап

С помощью съёмника снимаем колпачки, новые предварительно смазываем масло, после чего запрессовываем. Так делаем с каждым клапаном первого и четвертого цилиндра. Затем проворачиваем коленчатый вал ровно на 180 градусов, и устанавливаем поршни второго и третье цилиндра в ВМТ. Нам осталось рассухарить оставшиеся клапана.

После выполнения всей работы устанавливаем на место распредвал. Соблюдаем регламентированный порядок затяжки болтов распределительного вала. В самом конце, если есть надобность, регулируем клапана. На этом всё.

В статье мы поговорим о том, как заменить маслосъемные колпачки ВАЗ 2106. Иногда их называют маслоотражательными, что тоже верно, как и сальники клапанов. Это небольшие элементы, изготовленные из прочной резины и керамики, способные выдержать большие температуры. Используются они в системе газораспределения для недопущения попадания масла в камеры сгорания.

Если посмотреть на конструкцию двигателя внутреннего сгорания, то можно увидеть, что клапаны смазываются моторным маслом в верхней части. Снизу же происходит сгорание топливной смеси. А теперь представьте, что будет, если по одному из клапанов начнет просачиваться масло?

Правильно, оно сгорит, причем оставит много копоти на стенках камеры сгорания, также может появиться дым из глушителя. Следовательно, в зависимости от степени разрушения, появится и расход масла.

Назначение клапанов двигателя ВАЗ 2106

Одной из наиболее важных систем, требующих регулировки в процессе эксплуатации, является механизм газораспределения (ГРМ). Конструкция этого механизма позволяет своевременно подавать топливно-воздушную смесь в камеру сгорания и отводить отработанные газы из цилиндров двигателя.

В состав ГРМ входят распределительный и коленчатый валы и связывающая их цепь. За счёт ГРМ происходит синхронное вращение двух валов, что, в свою очередь, позволяет строго соблюдать последовательность открытия и закрытия клапанов во всех цилиндрах.

Цепь газораспределительного механизма обеспечивает синхронное вращение двух валов

Кулачки распредвала воздействуют на специальные рычаги, которые толкают стержни клапанов. В результате клапаны открываются. При дальнейшем вращении распредвала кулачки занимают исходную позицию, и клапаны закрываются.

Распределительный вал является основным элементом механизма газораспределения

Таким образом, результатом работы газораспределительного механизма является последовательное и своевременное открытие и закрытие клапанов.

Клапаны бывают двух видов:

Впускные (открывают подачу топлива в камеру сгорания).
Выпускные (обеспечивают отвод отработанных газов).

Подготовительные работы

Прежде чем приступать к ремонту, необходимо как можно тщательнее вымыть всю машину. Причём большую часть внимания нужно уделять подкапотному пространству

Обязательно соблюдайте меры предосторожности — не заливайте систему зажигания, электронные датчики, провода. Прежде чем начать мойку, надо полностью обесточить систему электропитания

Для этого необходимо отключить аккумуляторную батарею, желательно полностью, после чего снять ее.

Под задними колёсами необходимо установить противооткатные упоры, после чего включить пониженную передачу и выжать ручник. Так как автомобиль имеет задний привод, то включение передачи позволит избежать скатывания машины. Обязательно нужно купить набор маслосъемных колпачков. Желательно выбирать только тех производителей, которые рекомендованы «АвтоВАЗом».

Инструменты для замены маслосъемных колпачков ВАЗ

Головки или торцовые ключи на 10, 13 и 17. Может понадобиться на 14. Зависит от года выпуска. Рожковый ключ на 13 для карбюраторных автомобилей;
Отвертка с плоским жалом;
Специальный ключ для коленвала, потому что на инжекторных авто нет храповика;
Рассухарка – так именуется в народе приспособление для рассухаривания клапанов;
Сами колпачки, продаются комплектом, но можно встретить и россыпью, надо 8 штук;
Прокладка под крышку клапанов;
Свинцовый пруток диаметром 8-10 мм;
Съемник колпачков, пинцет.

Пришло время приступить непосредственно к замене. Прежде всего, как и перед началом любых других работ, необходимо отсоединить минусовую клемму аккумулятора. На карбюраторных автомобилях так же нужно снять воздушный фильтр и карбюратор. Затем действия не отличаются друг от друга.

Снимаем крышку клапанов. Заранее следует запастись тарой для шайб и гаек, потому что шайбы здесь специфические. Конечно, их без труда можно найти в любом автомагазине, но откладывать сборку ради этого не хочется;
После этого проворачиваем коленчатый вал так, чтобы получить такое положение, в котором поршни первого и четвертого цилиндров находятся в верхней мертвой точке. Это можно проверить при помощи метки на шкиве, либо щупом: в таком положении оба клапана вышеуказанных цилиндров будут свободны;
Затем откручиваем две гайки крепления натяжителя цепи и вынимаем его

В этот момент важно не потерять прокладку.

После того, как сняли натяжитель, отгибаем фиксатор болта шестерни. По идее, отметка на шестерне должна совпасть с отливом на корпусе, но бывает иначе. Если это не так, делаем метки, чтобы установить как было. Есть еще один вариант. Просто откручиваем шестерню, после чего, не снимая цепи, наматываем на нее какой-нибудь шнур так, чтобы затянуть шестерню в цепи и не допустить выскальзывания. Тогда после завершения процедуры достаточно будет просто подогнать положение распредвала.

Далее откручиваем гайки крепления корпуса и снимаем его вместе с распределительным валом;
Теперь вставляем оловянный пруток в свечное отверстие и подпираем им днище клапана. Таким образом, он не упадет в камеру сгорания, а при рассухаривании не пробьет днище поршня;

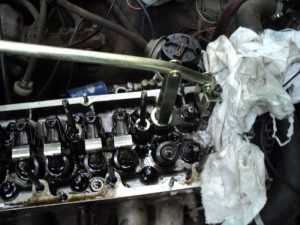

Берем приспособление для рассухаривания, крепим его на шпильку, рассухариваем клапана первого и четвертого цилиндров. Делать это нужно резким движением. Иногда с первого раза не получается, тогда нужно надавить резку пару раз.

Теперь пинцетом вытаскиваем сухари, тарелки и пружины. На этом моменте желательно быть аккуратными;
Далее надеваем съемник и снимаем колпачки. Потом вставляем новый колпачок в оправку и аккуратно напрессовываем его на направляющую втулку;
Ставим на место тарелки, пружины, сдавливаем их и вставляем сухари

Важно, чтобы они попали в паз. Для этого нужно пару раз легонько стукнуть молотком, но не сильно, иначе есть риск повредить поршень;
Далее проворачиваем коленчатый вал на 180 градусов и проделываем операции для второго и третьего цилиндров.

Собираем все в обратном порядке, устанавливаем корпус с распредвалом, затяжку производим в порядке, указанном на картинке;
Ставим на место шестерню, не забываем про метки. Собираем все в обратном порядке.

снятия ГБЦ

Видео: замена маслосъемных колпачков на классическом двигателе ВАЗ:

Когда наступает время замены

Со временем уплотняющий материал маслосъемных колпачков становится твердым. В результате он теряет свою упругость, что приводит к просачиванию масла в цилиндр. Эта же проблема возникает и при неисправности поршневых колец.

Колпачки меняют в тех случаях, когда утечка масла происходит без видимых мест. Следите за тем, как ведет себя выхлоп во время движения. Резко затормозите автомобиль двигателем, а затем также резко нажмите на педаль газа. Если это приведет к появлению густого дыма из глушителя, значит пора осуществлять замну сальников.

Густой дым сизого цвета может появляться на автомобиле и после длительной стоянки.

Если в дополнение к дыму вы наблюдаете повышение топливного расхода, снижение динамики мотора и проблемы во время запуска, это все может быть свидетельством об износе механизмов.

Причины и результат износа маслосъемных колпачков ВАЗ 2107/2106.

Предназначение маслосъемных колпачков — не пропускать излишек моторного масла в камеру сгорания двигателя. Колпачок должен плотно прилегать к клапану и пропускать только малую часть масла, необходимую для его смазки. Колпачки сделаны из специальной резины, но со временем кромка маслосъемного колпачка истирается, разрушаться, резина стареет, теряет эластичность и отслаивается от основания. Как следствие, колпачок начинает пропускать масло и оно начинает попадать под клапан.

Протекающее масло горит на раскаленных клапанах, в результате чего нагар нарастает на внутренних стенках двигателя, сечение впускных и выпускных каналов сужается, а мотор теряет мощность. При активной эксплуатации двигателя, нагар начинает осыпаться, его частички забивают седло и рабочую фаску клапана, в итоге прилегание клапанов нарушается, двигатель начинает работать с перебоями и глохнет. Другим исходом является прогар клапана, что приводит к выходу из строя и замене клапанов ВАЗ 2107/2106 .

Снятие старых колпачков

рассухариватель

Убирается воздушный фильтр, а за ним – крышка с головки блока;
Коленвал вручную вращается до тех пор, пока метка, имеющаяся на звездочке распределительного вала, не совпадет с отметкой на корпусе его подшипников. Эта манипуляция ставит поршни 1 и 4 цилиндров в положение, при котором гарантировано удерживание клапана и предотвращение его падения в цилиндр. Заодно будет проще временно зафиксировать клапан;
На стопорной шайбе отжимаются лапки, затем отпускается (но не откручивается вовсе) болт, которым крепится звездочка распредвала;
Колпачковая гайка на натяжителе отворачивается приблизительно на пол-оборота;
Его башмак отжимается отверткой, ведомая ветка цепи ослабляется, и гайка затягивается обратно;
Ослабленный болт откручивается полностью, звездочка распредвала демонтируется (придерживайте цепь!), и вместе с цепью крепится проволокой, чтобы они не упали;
На корпусе подшипников свинчиваются 9 гаек, после чего он снимается;
На свече с 1 цилиндра отсоединяется провод; она убирается;
Снимается рычаг от привода клапанов. Тут понадобятся силы, поскольку пружина будет противодействовать этому. Затем она выводится из-под пластины-стопора и тоже убирается;
Контргайка на регулировочном болте отпускается, сам болт выкручивается, а вместо него вворачивается устройство для сжатия клапанных пружин (рассухариватель);
В дырку от свечки вставляется прутик из мягкого металла подходящего диаметра – он застопорит клапан закрытым после проведения рассухаривания;
Болт на устройстве закручивается, оно сжимает пружины клапана, и сухари высвобождаются. Если они несколько прикипели внутри, через оправку по тарелке наносится несильный удар;
После рассухаривания по очереди снимаются: тарелка, обе пружины (внешняя и внутренняя), шайбы с них (в обратном порядке, первой снимается внутренняя), и за ними – истертый маслосъемный колпачок;
При демонтаже колпачка нельзя поддевать его отвертками и тащить. Втулка, на которой он надет, выполнена из металлокерамики, вы можете отколоть ее кромку.

Подготовка к работе:

Перед тем как начинать работу, рекомендуется ознакомиться с видео по замене маслосъемных колпачков на вашем автомобиле. С самого начала следует хорошо протереть верхнюю часть ГРМ, а также крышку механизма.

Чтобы было более удобно, необходимо открутить корпус воздушного фильтра, замотать пленкой либо тканью карбюратор от попадания в него посторонних предметов, влаги и грязи во время работы. Открутить свечи и убрать крышку с прокладкой.

4-й цилиндр необходимо переместить в ВМТ (верхняя мертвая точка) в такт сжатия. Для этой цели следует вращать коленчатый вал до того положения, при котором впускной и выпускной клапан 4-го цилиндра останутся в закрытом положении перед прохождением и после прохождения ВМТ. Такое нахождение поршня следует определять по расстоянию между клапанами и коромыслами.

Выяснить, в каком положении находиться поршень, можно любым стержнем, замеряя расстояние в отверстии для свечи. Также следует проверить, совпадают ли метки на звездочке и корпусе.

После снятия звездочки с распределительного вала проводим следующие действия:

откручиваем гайки, что удерживают корпус распредвала, и снимаем его вместе с валом;
при помощи отвертки приподнимаем прижимную пружину, с небольшим усилием вытаскиваем нажимной рычаг, выдвигаем пружину из-под стопора и выбираем наружу;
при помощи свечного отверстия между днищем поршня и клапаном необходимо вставить мягкую проволоку, чтобы клапан не опускался в момент нажатия на пружину;
на самую ближнюю к клапану шпильку корпуса распределительного вала следует накрутить гайку, за которую при помощи захвата цепляем специальный съемник либо конец приспособления, сделанного своими руками. Оно с обеих сторон охватывает шпильку, упираясь в нижнюю плоскость гайки, ложится на верхнюю тарелку над пружиной;
шток клапана с сухарями пропускаются между пластинами съемника;
нажать на рычаг приспособления, пружины должны сжаться, сухарики с тарелкой опускаются вниз, сухарики попадают в место более узкой части на штоке, а затем выходят из отверстия тарелки. Далее необходимо при помощи пинцета либо плоскогубцев выбрать их;
если сухарик залип и не выходит при сильном сжатии пружины, необходимо легким ударом молоточка по тарелке выбить их.

Освобождаем наше приспособление и снимаем его. Затем следует выполнить следующее:

снимаем тарелку, а затем наружную и внутреннюю пружины;
достаем нижнюю шайбу внутренней и наружной пружины;
при помощи плоскогубцев захватываем маслосъемный колпачок, покачивая, вытягиваем его по штоку клапана;
устанавливаем новый силиконовый колпачок, после чего собираем клапан в обратной последовательности;
последовательно разбираем и собираем с новыми маслосъемными колпачками клапаны 4-го и 1-го цилиндров;
после этого, удерживая звездочку, проворачиваем коленвал до перехода в верхнюю мертвую точку поршней 2-го и 3-го цилиндров. Проводим на их клапанах аналогичную процедуру.

После всей работы собираем двигатель в обратном порядке.

Американские авто
Азиатские
Европейские авто
Российские
Дилеры
Объявления дилеров
Помощники »

ПДД онлайн
Штрафы ГИБДД
Транспортный налог
Расход топлива
Маршрут онлайн
Онлайн игры
Форум

Как заменить колпачки на ВАЗ 2107

Слейте примерно два литра охлаждающей жидкости.
Уберите корпус воздушного фильтра и тягу для дроссельной заслонки, если у вас карбюратор.

Снимите крышку клапанов.

Переведите первый цилиндр в режим верхней мертвой точки.

Ослабьте гайку натяжения для цепи.
Снимите крепежный болт шестерни распределительного вала.

Демонтируйте звездочку и цепь, закрепите их с помощью проволоки, чтобы не допустить возможное падение.
Снимите корпус подшипников и рокеры.

Снимите свечи

Чтобы клапан не упал в цилиндр, не забудьте заткнуть отверстие для свечей с помощью оловянного прутика.

С помощью съемника клапанов снимите «сухари».

С помощью отвертки осторожно подцепляем и вынимаем маслосъемный колпачок.

Перед тем как установить новый, не забудьте смазать поверхность штока маслом.

Верните на место пружины и остальные запчасти.
Повторите все описанные операции с каждым цилиндром, устанавливая их в ВМТ.. После проведения всех работ, верните коленвал в исходное состояние, установите корпус подшипников, шестерню распределительного вала и цепь

Остальные элементы устанавливаются в обратной последовательности

После проведения всех работ, верните коленвал в исходное состояние, установите корпус подшипников, шестерню распределительного вала и цепь. Остальные элементы устанавливаются в обратной последовательности.

Замена прокладки клапанной крышки

Необходимость демонтажа крышки ГБЦ возникает в следующих ситуациях:

при натяжении цепи в двигателе;
при замене прокладки клапанной крышки;
при регулировке клапанов;
при замене других деталей двигателя.

Процесс несложен и при минимальных слесарных навыках не займёт много времени. Для этого потребуется:

головки на 8 и 10;
удлинитель для ключей;
вороток либо трещотка;
плоскогубцы.

Демонтаж клапанной крышки осуществляется с помощью минимального набора инструментов

Порядок замены прокладки клапанной крышки

Прокладка клапанной крышке меняется следующим образом:

Откручиваем три гайки и снимаем крышку с металлического корпуса воздушного фильтра.
Вынимаем из корпуса воздушный фильтр.
Откручиваем четыре гайки крепления корпуса фильтра к верхней части карбюратора.
Отсоединяем шланг, идущий от сапуна в воздухозаборник.
Демонтируем тягу привода карбюраторной заслонки, подняв её вверх и слегка отодвинув в сторону. Предварительно снимаем стопорное кольцо (если оно предусмотрено конструкцией).
Ослабляем гайку и отсоединяем привод воздушной заслонки (подсоса).
Плоскогубцами слегка отпускаем зажим тросика.
Извлекаем тросик привода воздушной заслонки.
Откручиваем восемь гаек крепления клапанной крышки.
Аккуратно снимаем крышку со шпилек, предварительно определив положение, когда она легко снимется.
Удаляем остатки прокладки на крышке и ГБЦ.
Посадочные места тщательно протираем ветошью.
На шпильки устанавливаем новую прокладку.

После замены прокладки сборка производится в обратном порядке.

Видео: замена прокладки клапанной крышки

Порядок закручивания гаек на клапанной крышке

Гайки на клапанной крышке следует затягивать в строго определённой последовательности очень аккуратно, так избыточные усилия могут сорвать резьбу на шпильках. Сначала нужно затянуть гайки в середине крышки, а затем постепенно переходить к её краям.

Гайки клапанной крышке следует затягивать в строго определённой последовательности, обозначенной цифрами

Правильно и своевременно отрегулированные клапаны позволят владельцу ВАЗ 2106 избежать гораздо более серьёзных проблем. Сделать это можно самостоятельно, обладая стандартным набором инструментов и приспособлений и тщательно изучив рекомендации профессионалов.

Признаки выхода из строя сальников клапанов ВАЗ 2107, ВАЗ 2106.

Обычно интервал замены маслосъемных колпачков составляет 80000 километров пробега. Только своевременно определенная неисправность и её устранение не допустят проведения капитального ремонта мотор. Рассмотрим основные признаки износа маслосъемных колпачков:

Высокий расход масла и последующая необходимость в доливке больше литра масла на 10000 км пробега — первый признак износа маслосъемных колец и/или маслосъемных колпачков. Предельным считается расход масла от метки «max» до метки «min» на 1000 км пробега для бензиновых двигателей.
Окрас дымового выхлопа. Цвет служит важным диагностическим знаком и напрямую указывает на возникшие в двигателе неисправности. Дым из выхлопной трубы бывает белым, черным, синим и других оттенков, в зависимости от присадок в топливе и типа самого топлива. Белый дым на прогретом двигателе ВАЗ 2106/2107 это надёжный признак определения износа маслосъемных колпачков или прогорания маслосъемных колец поршневой группы двигателя.
Нагар на свечах зажигания. Этот признак определяет, что произошёл износ маслосъемных колпачков и/или подаётся «богатая смесь» воздуха в карбюратор. Устраняется заменой сальников клапанов и/или чисткой карбюратора и ремонтом ЭСУ двигателя.
Залипание клапанов двигателя. Причиной залипание клапанов двигателя может быть износ маслосъемных колпачков, некачественное топливо и масло, а также нерегулярная его замена. Еще одной причиной может стать длительная пауза в эксплуатации двигателя и его перегрев.

Проведя диагностику и удостоверившись в причине поломки, необходимо выполнить замену колпачков. С наличием нужного инструмента, с ремонтом можно справиться своими руками, понадобится для этого следующее:

гаечные ключи «на 10»,«на 13»,«на 17»;
стандартная плоская и крестообразная отвертка;
головка для выкручивания свечей;
съемник колпачков;
ключ для свечей зажигания;
рассухариватель для клапанов;
пинцет или плоскогубцы с тонкими губами;
комплект новых маслосъёмных колпачков ВАЗ 2106/2107. Стоимость комплекта маслосъёмных колпачков на «классику» от ВАЗ с артикулом 21011007026 и от производителя REINZ c артикулом 702273700 составит около 100 р.

Цена указана на весну 2017 года по Москве и области.

Инструмент необходимый для замены маслосъемных колпачков.

Как самому изготовить приспособления

Пользоваться специальным приспособлением удобно, так как нет необходимости его держать руками, оно удерживает пружины сжатыми при помощи болта. Если нет такого приспособления, можно изготовить его своими руками. Для этого достаточно иметь два стальных квадратных прутка 10х10 мм, длиной 300 мм. Их нужно скрепить в трех точках, по концам и посередине, таким образом, чтобы между ними, на подобии рельсов, оставался промежуток 12 мм, тогда цена будет значительно дешевле. Итак:

Крепить можно любым способом; болтами, хомутами, сваркой, в местах крепления между прутками нужно поместить металлические пластинки толщиной 12 мм., которые и обеспечат необходимый зазор между прутами.
В зазор будет входить шток клапана при отжиме пружин. Для установки клапанов, вместо оправки, можно использовать стальную трубку длиной 120 мм, с внутренним диаметром 14 мм, и медную шайбу с отверстием, подобранным по ободу колпачка.

Предварительная подготовка

Перед началом работ желательно посмотреть видео, замена маслосъемных колпачков ВАЗ 2106, однозначно нужно тщательно вытереть поверхность верхней части блока и крышку головки. Для удобства нужно снять корпус воздушного фильтра. Карбюратор закрыть пленкой или тканью от попадания грязи за время работы. Выкрутить свечи, снять крышку с прокладкой.

Установить четвертый цилиндр в верхнюю мертвую точки при такте сжатия. Для этого коленчатый вал вращается до положения, при котором впускной и выпускной клапана четвертого цилиндра, остаются в закрытом состоянии до и после прохождения поршнем ВМТ. Это определяется по зазору клапана с коромыслом.
Положение поршня определяется замером любым стержнем через свечное отверстие. Проверить совпадение меток на звездочке и корпусе.

Отверткой разогнуть стопорную шайбу, накидным ключом17 мм. освободить, но не откручивать, гайку крепления звездочки к распределительному валу.
Накидным ключом13 ммоткрутить на два оборота колпачковую гайку фиксации натяжного устройства.
Максимально освободить цепь.
Открутить полностью гайку, аккуратно снять звездочку с оси распределительного вала.
Чтобы цепь не упала со звездочки, нужно ее обвязать проволокой и вместе со звездочкой подвесить на краю блока цилиндров.

Последовательность разборки

Итак:

Открутить девять гаек, удерживающих корпус распределительного вала, и снять его вместе с валом.
Отверткой приподнять прижимную пружину, с небольшим усилием вытащить нажимной рычаг, пружину выдвинуть из-под стопора и выбрать наружу.
Через свечное отверстие между днищем поршня и клапаном плотно вставляется мягкая проволока, чтобы клапан не падал при отжимании пружин. Чем выше будет часть штока, в которую вставляются фиксирующие сухарики, тем меньше нужно будет отжимать пружины для их установки.

Внимание! Не допускается удерживать клапаны твердыми предметами, появляется вероятность поцарапать поршень или цилиндр.

На ближайшую к клапану шпильку крепления корпуса распределительного вала, как на фото накручивается гайка, за которую захватом цепляется специальный съемник или конец самодельного приспособления. Оно с двух сторон охватывает шпильку, упирается в нижнюю плоскость гайки и ложится на верхнюю тарелку пружин.
Шток клапана с сухариками пропускаются между прутками приспособления.

Нажимаем на рычаг, пружины сжимаются, тарелка с сухариками уходит вниз, сухарики попадают в зону более узкой части штока, и получают возможность выйти из отверстия тарелки. Нужно пинцетом или плоскогубцами их выбрать.

Внимание! Запрещается сухарики вытаскивать руками, так как можно защемить пальцы.

Если сухарики залипли и не выходят при значительном сжатии пружин, нужно, слабыми ударами молоточком по тарелке, их выбить.

Приспособление освобождается и последовательно снимаются:

тарелка;
наружная пружина;
внутренняя пружина;
нижняя шайба внутренней пружины;
шайба наружной пружины.

Чтобы снять нижние шайбы, нужно их поддеть отверткой.

Плоскогубцами захватывается колпачок, покачивая, поднимается по штоку клапана.
Затем устанавливается новый маслосъемный колпачок, и клапан собирается в обратной последовательности.
Последовательно разбираются и собираются с новыми колпачками клапана четвертого и первого цилиндров.
После этого, придерживая звездочку, поворачивается коленчатый вал до перехода в ВМТ поршней второго и третьего цилиндров. Последовательно на их клапанах производятся аналогичные работы. Можно считать, замена масляных колпачков на ВАЗ 2106 произведена.

Замена маслосъемных колпачков ВАЗ 2106

Понять, что маслосъёмные колпачки пришли в непригодность можно по увеличенному расходу топлива и масла, по дымлению и снижению мощности двигателя. В твоем случае, скорее всего, была нарушена корректность установки МСК, именно по этой причине происходит повышенная дымность из выхлопной трубы. Лично я делал следующее во время замены:

Снимаем крышку, откручиваем натяжные цепи
На цепи желательно оставить метки положения шестерни, чтобы потом не выставлять их заново
Откручиваем аккуратно шестерню, дабы она не упала в картер
Выкручиваем свечи, после чего ставим поршень первого цилиндра в ВМТ

Без снятия ГБЦ работа проходит достаточно быстро. Я в первое время думал, что лучше снять головку блока цилиндров, но на практике убедился в обратном. Теперь необходима рассухарка. Для этого устанавливаем рассухарку на один из клапанов, берет любой пруток, вставляем его и надавливаем. Сухари аккуратно изымаем с помощью пинцета, стараемся не потерять, иначе придется идти докупать новые.

Порядок сборки

Шток клапана, сальник и колпачок смазываются моторным маслом, на шток одевается сальником вверх соответствующий клапану колпачок. Опускается по штоку вниз, где плотно прижимается к отверстию с направляющей клапана.
К ободу колпачка прижимается торец оправки, легким постукиванием молоточком по верху оправки, колпачок утапливается в отверстие до упора. Цена ошибки при сильных ударах, повреждение сальника или колпачка, придется их заменить. Пружины ставятся в обратном разборке порядке.

Внимание! После установки пружин и снятия приспособления для сжатия пружин, нужно из свечного отверстия убрать пластину и постучать молотком по торцу штока, чтобы сухарики сели на свое место

Делать это нужно осторожно, если сухарики неправильно стоят, пружины могут выскочить.. Крышка распределительного вала, как того требует инструкция, прижимается динамометрическим ключом усилием 8кг/м

затягиванием гаек в требуемой последовательности.

Крышка распределительного вала, как того требует инструкция, прижимается динамометрическим ключом усилием 8кг/м. затягиванием гаек в требуемой последовательности.

Источники

http://avtovx.ru/maslo/zamena-maslosyomnyh-kolpachkov-vaz-2106-135/
http://remont-vaz2106.ru/zamena-maslosemnyx-kolpachkov-klapanov
http://masteravaza.ru/dvigatel/obsluzhivanie-dvigatelya/vaz-2106-zamena-maslosemnyh-kolpachkov-180

Зачем нужны сальники и как они устроены

Цилиндры двигателя нуждаются в защите от проникновения в камеру сгорания посторонних веществ. Именно сальники (или маслосъемные колпачки) играют роль своего рода защитников. Их задача – не допустить проникновения масла во время работы штоков клапанов. Если колпачки утратили свою функцию, их нужно обязательно заменить. Иначе на стенках мотора начнет появляться нагар, что приведет к повышению расхода масла.

Маслосъемные колпачки имеют очень простое строение. Они состоят всего из трех элементов:

Основание. Это каркас сальника, который выполнен в виде стальной втулки. Этот элемент обеспечивает прочность запчасти.
Пружина. Она нужна обеспечивает герметичность механизма, плотно прижимая резину к штоку клапана.
Колпачок. Это основной элемент устройства, изготовленный из каучука. С его помощью устраняются излишки масла на штоке.
