Замена масляного насоса lada kalina sedan (ваз калина)

Маслосъемные колпачки — замена

Для выполнения работы потребуются: — компрессор (развиваемое давление не менее 2 бар) со шлангом; — переходник для шланга с резьбой под свечное отверстие; — рассухариватель; — пинцет; — съемник маслосъемных колпачков; — оправка для запрессовки колпачков.

Снятие

1. Поворачиваем коленчатый вал в положение ВМТ такта сжатия первого цилиндра и снимаем распределительные валы (см. «Распределительные валы — снятие и установка») и фиксируем коленчатый вал в таком положении, включив высшую передачу в коробке передач. 2. Медицинским шприцем (грушей или чистой ветошью) удаляем остатки масла из ниш головки блока цилиндров.

3. Извлекаем из посадочных отверстий в головке гидротолкатели (см. «Гидротолкатели — снятие и установка»). 4. Заворачиваем в свечное отверстие переходник, подсоединяем к нему шланг от компрессора и подаем сжатый воздух.

5. Устанавливаем кронштейн рассухаривателя на головку блока цилиндров.

6. Заводим захват рассухаривателя под головку болта, а упор устанавливаем на тарелку пружины.

7. Надавив на ручку рассухаривателя, сжимаем пружину клапана. 8. Удерживая пружину сжатой, пинцетом извлекаем два сухаря клапана.

9. Плавно отпускаем пружину и снимаем рассухариватель. 10. Пинцетом снимаем тарелку пружины…

…и извлекаем пружину.

11. Устанавливаем захват съемника на маслосъемный колпачок. Спрессовываем колпачок с направляющей втулки клапана.

Установка

1. Наносим чистое моторное масло на рабочую кромку нового маслосъемного колпачка и стержень клапана. 2. Чтобы не повредить рабочую кромку колпачка, надеваем на стержень клапана направляющую пластмассовую оправку (как правило, входит в комплект новых колпачков) так, чтобы она закрыла проточки на стержне.

3. Надеваем маслосъемный колпачок на стержень клапана и снимаем направляющую оправку.

4. Легкими ударами молотка через оправку, напрессовываем колпачок на направляющую втулку клапана.

5. Устанавливаем пружину, тарелку пружины и сухари в последовательности, обратной снятию. 6. Аналогично заменяем маслосъемные колпачки остальных клапанов первого и четвертого цилиндров (их поршни находятся в положении ВМТ), после чего поворачиваем коленчатый вал двигателя на 180° и заменяем колпачки клапанов второго и третьего цилиндров. 7. Устанавливаем детали в последовательности, обратной снятию.

Инструкция

Греем двигатель до 45-50 градусов. Теплое масло имеет лучшую текучесть и лучше стечет с двигателя при полной замене. Наша задача убрать по максимуму старую грязную и отработанную жидкость которая уже не имеет полезных свойств с двигателя и залить новую. Если в картере остаканиться много старого грязного масла оно сметаешься с новым и ухудшит его полезные свойства. Прогревайте перед работой двигатель 5-7 минут, этого будит достаточно.
Для удобного доступа к сливной пробке (и в некоторых моделях масляный фильтр также крепится с низу) и днищу автомобиля в целом нужно будит поддомкратить либо заехать на смотровую яму (лучший вариант).  Также, в некоторых моделях может быть установлена «защита» картера двигателя.
Открываем доступ воздуха в картер путем откручивания крышки заливной горловины и щупа.
Подставляет большую тару (равную количеству заливаемого масла).
Откручиваем сливную пробку ключом. Откручиваем сливную пробку Лада Калины ключом на 17 для слива отработанного масла

Не забываем одевать защитные перчатки, масло скорее всего будит теплым но нужно иметь ввиду осторожность.
Ждем примерно 10-15 минут пока отработка стечет в тазик либо обрезанную пластиковую канистру.
Необязательный пункт но очень эффективен! Промывка двигателя специальной жидкостью не вписана в регламент обслуживания и не является обязательной к выполнению — но. Немного заморочевшись вы в разы лучше промоете двигатель от старого, черного масла

При этом выполняют промывку со старым масляным фильтром в течении 5-10 минут. Вы удивитесь какое черное масло выльется с этой жидкостью. Использовать эту жидкость очень просто. Детальное описание должно присутствовать на этикетке промывочной жидкости.
Меняем фильтр очитки. Пропитка новым маслом фильтра перед установкой является обязательной процедурой. Отсутствие масла в новом фильтре перед запуском двигателя может вызвать масляного голодание что в свою очередь может произвести деформации фильтра. В общем это не хорошая штука. Не забывайте также смазывать резиновое уплотнительное кольцо перед установкой. Иногда масляный фильтр не хочет крутиться от усилия одной руки, в таком случаи нужно применить специальный съемник. Если такого нет, то можно применить наждачный лист, обвернув ей фильтр и попробовать провернуть рукой.
Заливаем новое масло. Убедившись в том что сливная пробка закручена, и установлен новый фильтр очистки масла можем приступать к заливки нового масла ориентируясь по щупу. Уровень должен быть между минимальной и максимальной отметкой. Также, нужно помнить о том что после первого пуска двигателя немного масла уйдет и уровень опуститься.
В дальнейшем при работе двигателя уровень масла наверняка поменяется, будьте внимательны первые несколько дней эксплуатации. Выполните повторную проверку уровня масла по щупу после первого пуска.

Что нужно знать о ДДМ?

В современном автомобиле установлено большое количество электроники, на основании показаний которой электронный блок управления подает соответствующие команды. Одним из таких устройств является датчик давления масла (ДДМ).

Внешний вид ДДМ

Предназначение и местонахождение

Назначение ДДМ – следить за уровнем масла в силовом агрегате, как только количество смазки становится ниже допустимого уровня — на приборном щитке загорается соответствующая контрольная лампочка.

Схема действия устройства

Принцип работы можно описать следующим образом. Смазка подается ко всем узлам системы под давлением. В систему включен ДДМ, внутри которого находится мембрана, указанная стрелкой 4. Если давление низкое, то мембрана не деформируется, контакты под цифрой 3 при этом замкнуты и лампа, указанная стрелкой 2, горит.

При запуске двигателя давление увеличивается, мембрана деформируется и действует на толкатель, который установлен на ней. В этом случае контакты размыкаются, и лампочка гаснет.

Расположен ДДМ на головке блока цилиндров справа, если смотреть по ходу движения, с обратной стороны мотора. Питание он получает через провод с пластиковой клеммой, по которому его легко обнаружить.

Место расположения прибора

Особенности диагностики

При постоянном горении индикатора на приборке сначала следует проверить уровень масла с помощью щупа, состояние масляного фильтра. Также необходимо проверить, нет ли масляных потеков на корпусе силового агрегата. Если уровень отвечает норме, следует проверить сам прибор. Самый простой вариант проверки – установить вместо проверяемого прибора заведомо исправное устройство.

Не обязательно покупать новый, можно попросить у соседа по гаражу. Правда, датчик должен быть точно такой же. Если после установки исправного прибора, индикатор перестанет гореть, значит снятый неисправен.

Кроме того, с помощью мультиметра проверяется поступление питания на устройство, нет ли обрыва в цепи. При наличии манометра можно проверить давление масла. Для проверки нужно вкрутить манометр в посадочное место ДДМ, и запустить мотор. На холостом ходу значение давления должно быть выше 0,65 кгс/см2.

Если нет манометра, существует еще один способ проверки. Для этого выкручивается датчик, а затем прокручивается стартер, не запуская двигателя. Если при вращении стартера из посадочного места снятого устройства будет брызгать масло, можно делать вывод о неисправности прибора.

Что делать, если загорелась лампочка падения масла

Первое, что следует сделать в таком случае — это остановиться и заглушить мотор. После этого следует визуально осмотреть все важные узлы и агрегаты с целью найти причину неисправности.

При этом поступать надо следующим образом:

• измерить уровень масла щупом и, при необходимости, долить его;
• осмотреть наиболее вероятные месте утечки масла — поддон, верхнюю крышку, маслофильтр, а также сам двигатель возле коробки передач и около приводных шкивов вспомогательных механизмов;
• проверить состояние электрической цепи датчика масла (если есть тестер, то сделать «прозвонку»).

Масляный фильтр ваз 2114

Если в ходе проверки серьезных повреждений не обнаружено, а масло залито выше минимальной отметки, то движение можно продолжить.

Следует помнить, что масло следует заливать такого же класса, как и уже залитое в систему. Категорически не следует смешивать масла, предназначенные для эксплуатации в различные сезоны.

Также стоит отметить, что прибыв домой или в конечную точку маршрута, следует как можно быстрее постараться выяснить причину падения давления (например, посетить станцию автосервиса, если отсутствует возможность провести полную диагностику самостоятельно). При этом, во время движения стоит делать частые остановки, во время которых следует проводить осмотр двигателя на предмет протечек и проверять уровень масла (а по мере необходимости — и восполнять его).

Когда нужно менять масло в двигателе

Однако опытные владельцы этих автомобилей утверждают, что замена масла в двигателе Лада должна осуществляться чаще, чтобы продлить жизнь двигателя Калины без ремонта и замены маслосъемных колец. Эту процедуру нужно производить через 8-10 тыс. км. Конечно, это зависит от условий эксплуатации автомобиля.

Заменить масло можно самостоятельно. Предварительно нужно купить соответствующий масляный фильтр и знать, какое масло лить в систему. Его нужно около 4 л. В продаже обычно есть 5-литровые канистры. Но запас всегда должен быть.

Фильтр для Калины 2 можно использовать такой же, как к ВАЗ 2108, а можно приобрести импортный. Выбор подходящих фильтров достаточно большой.

Снятие и разборка масляного насоса Kalina

Инструмент:

• Гаечный ключ рожковый 8 мм
• Вороток под торцевую насадку
• Удлинитель для торцевых насадок
• Насадка на вороток 10 мм
• Насадка на вороток 17 мм
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Шестигранный ключ 8 мм
• Шестигранный ключ 6 мм
• Тиски

Детали и расходники:

• Моторное масло
• Ветошь
• Прокладка масляного насоса

1. Снимаем датчик положения коленча­того вала, как описано . Снимаем шкив привода генератора, как описано . Снимаем поддон картера, как описано .Головкой «на 10» с удлинителем отворачиваем два болта 1 креп­ления маслоприемника к крышке коренного подшипника и болт 2 крепления маслоприемника к кор­пусу масляного насоса.

2. Головкой «на 10» отворачиваем шесть болтов крепления масля­ного насоса к блоку цилиндров.

3. Поддеваем отверткой за приливы корпус насоса.

4. Снимаем масляный насос.

5. Снимаем уплотнительную про­кладку масляного насоса.

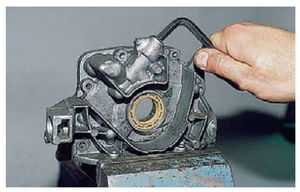

6. Зажимаем насос в тиски с накладками губок из мягкого металла.Шестигранником «на 8» отвора­чиваем пробку редукционного клапана (уплотняется алюминие­вым кольцом).

7. Извлекаем пружину и поршень редукционного клапана.

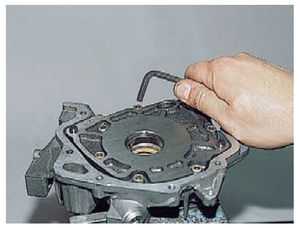

8. Шестигранником на «5» отвора­чиваем шесть винтов крепления крышки к корпусу насоса.

9. Снимаем крышку насоса и из­влекаем ведомую и ведущую шестерни.

10. Промываем детали масляного на­соса и проверяем их техническое состояние — диаметр гнезда под ведомую шестерню, ширину сег­мента на корпусе, осевые зазоры шестерен. Подробнее описано .

11. Собираем насос в обратной последовательности, предварительно смазав моторным маслом шестерни, корпус в зоне шестерен и поршень редукционного клапана Шестерни устанавливаем фасками на вершинах зубьев внутрь корпуса насоса.

Примечание:

Перед установкой очищаем привалочные поверхности корпуса насо­са и блока цилиндров от остатков старой прокладки, грязи и масла Устанавливаем масляный насос с но­вой прокладкой в обратной последо­вательности. При установке насоса совмещаем лыски на коленчатом ва­ле с выступами в отверстии ведущей шестерни насоса.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Почему поиск неисправности следует выполнить как можно скорее

Если во время движения резко пропало давление масла в двигателе ваз 2114 и загорелась лампочка, то продолжать поездку нельзя. Следует остановиться и попытаться в полевых условиях выяснить возможную причину поломки.

Продолжение же движения с неисправной масляной системой может привести к целому ряду негативных последствий для автомобиля, в числе которых:

1. Работа подвижных элементов двигателя на сухую, которая, в конечном счете, приведет к их сильному износу и перегреву. Чем дольше мотор будет работать без масла, тем сильнее будут повреждения его и смежных узлов (в конечном счете все это может привести к заклиниванию коленвала и поломке двигателя).
2. Износ распределительного вала.
3. Засорение редукционного клапана металлическими частицами, образующимися при работе «на сухую» и повреждение масляного насоса. Кроме этого, такие частицы могут засорить и смазочные каналы в двигателе, очистить которые можно только при капитальном ремонте.

Коленвал ваз 2114

Таким образом, продолжать поездку без выяснения причин падения масла нельзя. Если в ходе осмотра выяснится, что неисправность небольшая (к примеру, упал уровень масла), то ее можно устранить и продолжить движение. Если же найти поломку не удалось, то следует вызвать эвакуатор.

Какое масло лить и сколько?

Владельцы автомобиля Лада Калина часто заливают масла следующими классами вязкостей 5W-30, 5W-40, 10W-40 и 15W-40. Не забывайте что подбор вязкости из рекомендованных производителем должны основываться в первую очередь от географического положения эксплуатации автомобиля. Если для «холодного» региона подойдет одна вязкость, то для «теплого» — другая. Существует также и всесезонная рекомендованная для жителей средних широт.

Таблица подбора вязкости по температурному диапазону

Температурный рабочий диапазон	Вязкость
от -35 до +20	0W-30
от -35 до +35	0W-40
от -25 до +20	5W-30
от -25 до +35	5W-40
от -20 до +30	10W-30
от -20 до +35	10W-40
от -15 до +45	15W-40
от -10 до +45	20W-40
от -5 до +45	SAE 30

Выбор какого-то определенного бренда не принципиален, можно использовать любой популярный продукт.

• LIQUI MOLY;
• ZIC A Plus;
• ТНК;
• Esso Ultra;
• Роснефть Optimum;
• Mobil 1;

Помимо масла не забывайте о масляном фильтре, благо сегодня на отечественные автомобили большой выбор по приемлемой стоимости.

Примерные цены на масляный фильтр для «Калины» при покупке через интернет

Немного бюджетных фильтров:

• М-008 Промбизнес ~ 1.5$;
• LA OF 3101(914/2) LSA ~ 1.5$;
• Z-103 Zollex ~ 1.5$;
• PR 1540-4001 Profit ~ 2$;
• WL7168 WIX ~ 2$;

От 2$ и выше:

• 2105-1012005 WEEN ~ 3$;
• ОС 384 KNECHT ~ 3$;
• MN W914/2 MANN ~ 4$;
• 0 451 103 274 BOSCH ~4$;

При планировании покупок через интернет учитывайте также стоимость доставки товаров. Совет: Многие владельцы следуют правилу, покупать дешевые расходники но чаще их менять, примерно через каждые 7-8 тысяч км.
