Замена масла в гидроусилителе руля ваз 2101 своими руками: пошагово

Прокачка передних тормозов Ваз

Переходим к передним механизмам. На ВАЗ-2104 или любой другой «классике» сложность операции с передним контуром заключается в том, что тормозной суппорт у них блочный, то есть, каждый из двух тормозных поршней в действие приводится по отдельности.

Поэтому, чтобы получить доступ к штуцеру внешнего поршня, чтобы прокачать тормоза на ВАЗ-2105, придется снимать колесо. Здесь тоже действует принцип удаленности механизма от главного цилиндра, поэтому первым прокачивается левое колесо. Делается все так:

Выдомкрачиваем колесо и снимаем его;
Штуцер внутреннего поршня трогать не нужно (да и не всегда он имеется, вместо него может быть просто заглушенное отверстие). Далее прокачка проводиться по уже знакомой схеме: накачивание – слив – накачивание (4-5 раз);
Последним прокачивается правое переднее колесо. Алгоритм действий – идентичен;

Самостоятельная прокачка на примере ВАЗ-2110

На Ладе «Десятке» все делается так же, как и на моделях ВАЗ 2108-21099, поскольку конструкция тормозной системы – одинакова. Поэтому рассмотрим, как прокачать тормоза на моделях 2110-2112 самому, без помощников.

Для этого понадобиться использование одного дополнительных элементов – аэратора, который можно купить или сделать и резинового шланга с наконечниками с обеих сторон для подсоединения к ниппелю.

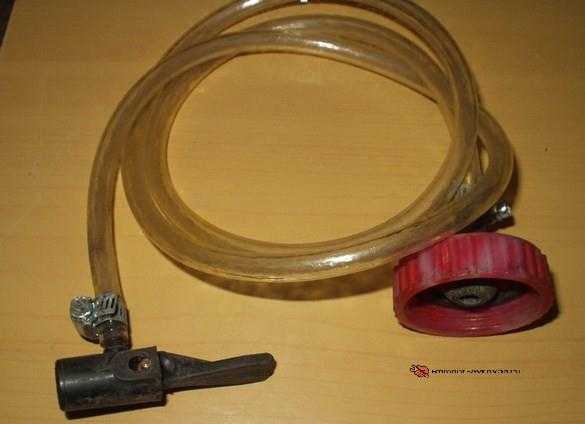

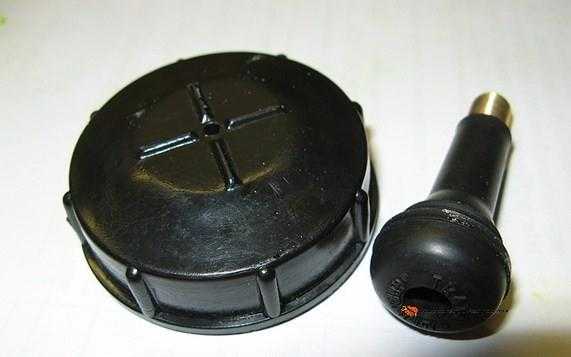

Самодельный аэратор – это крышка от тормозного бачка «классики» (без встроенного датчика), в которую установлен ниппель от бескамерного колеса.

Суть самостоятельно прокачки очень проста и делается она так:

Авто обездвиживается. На штуцер тормозного механизма, который прокачивается, надевается шланг для прокачки;
Аэратор накручивается на тормозной бачок, и к нему подсоединяется один конец шланга. Второй же надевается на ниппель накачанного автомобильного колеса (к примеру, запаски);
Отворачиваем штуцер на пол-оборота. При этом давление воздуха из запаски начнет выдавливать жидкость. Остается лишь проследить, когда по трубке пойдет жидкость без воздушных пузырьков, и затягиваем штуцер;

Таким образом прокачиваются все механизмы. Давления воздуха одного колеса достаточно чтобы полностью прокачать систему;

Но в этом есть один нюанс – давление, подаваемое в бачок должно быть не очень высоким (не более 1 атм). Иначе существует вероятность срыва крышки или повреждения бачка.

Прокачка тормозов описанными способами применима и для более современных моделей ВАЗ – 2114-2115, Приора, Калина. А все потому, что конструкция тормозов у них полностью идентична.

Замена масла в ГУР

В начале работ необходимо выяснить, какой марки, и какого типа гидравлическое масло применяется в системе гидроусилителя руля в вашем автомобиле. Хотелось бы заметить, что данная процедура не представляет собой ни чего сложного и не займет у вас много времени. Итак:

Вывешиваем передок автомобиля, не забыв подставить под пороги надежные упоры;

Внимание! Так же не забудьте поставить под задние колеса автомобиля противооткатники и поставить его на стояночный тормоз.

Пользуясь шприцом и надетым на него удлинителем, откачиваем всю жидкость из бачка;

Совет! После того как жидкость в бачке закончилась, поворачиваем руль до отказа влево (ее выдавит из рабочего цилиндра в бачок) и в право до тех пор пока жидкость пока жидкость в бачке не перестанет появляться.

Затем, заливаем гидравлическую жидкость в бачок до максимального уровня и начинаем прокучивать рулевое колесо до упора влево и вправо, в процессе доливая необходимое количество масла;
Заводим автомобиль и повторяем операцию поворота рулевого колеса;
Последним «штрихом» является прокачка системы, то есть удаление из нее воздуха, для чего на заглушенном автомобиле прокручиваем рулевое колесо от упора до упора 10 раз в каждую сторону.

Помимо этого способа гидравлическую жидкость можно заменить путем вытеснения старой жидкости новой. Данный способ считается более результативным, так как он позволяет полностью избавиться от остатков отработанного масла, правда его и понадобится раза в два больше. Суть данного способа такова:

Откачиваем жидкость из бачка «по старой схеме»;
Снимаем с бачка шланг обратной подачи и «глушим» освободившийся штуцер;
Сам же шланг «обратки» выводим в сторону, под днище автомобиля в заранее подготовленную емкость, предварительно удлинив его дополнительным шлангом;
Заливаем жидкость в бачок и заводим двигатель, как только жидкость уйдет глушим;
Повторяем данную процедуру до тех пор, пока из шланга обратной подачи в приготовленную емкость не польется чистое масло.

Совет! В этом случае лучше всего работать с помощником, так как велик риск опустошения бачка и захвата насосом воздуха, да и просто будет удобнее и быстрей.

В заключении, надеваем шланг обратной подачи на штуцер бачка и доводим уровень гидравлической жидкости до нужной отметки.

После замены масла в гидроусилителе руля ваз 2112 обратите внимание — насколько легче стало вращаться рулевое колесо, и как намного «мягче» стал работать насос усилителя. Хотелось бы еще раз напомнить о том, чтобы вы не забывали о переодической замене гидравлической жидкости в системе ГУР и меняли ее через каждые 30000 километров или же через каждые два года эксплуатации автомобиля.. https://www.youtube.com/embed/I5EOtGOmIBA

Нюансы и особенности проведения обслуживания

Как видно, перечень основных видов обслуживания не такой уж и значительный, поэтому обслуживание и ремонт Лада Х-Рей своими руками — вполне посильная задача, тем более, что на этом можно сэкономить. Официальный сервис берет только за услуги от 5000 до 10000 руб. (в зависимости от перечня работ), а ведь еще необходимо купить материалы на замену.

Конечно, часть иных работ по обслуживанию Лада Х-Рей самостоятельно не выполнить. Касается это регулировок ходовой части, диагностики электронной составляющей и т. д. Но в этом случае не обязательно ехать в официальный сервис, ведь на любом нормальном СТО указанные работы также могут выполнить и обойдется это дешевле.

Далее проведем обзор, что и где искать при самостоятельном обслуживании X-Ray, ведь автомобиль сравнительно новый и не автолюбители знают конструктивные особенности силовой установки.

Меняем приводные ремни

Переходим к самому сложному виду работ — замене приводных ремней на Лада Х-Рей, а также их натяжных роликов.

В целом, ремень вспомогательного оборудования поменять не трудно. Чтобы добраться к нему, снимаем правое переднее колесо. За ним в арке располагается технологическое отверстие, закрытое пластиковой крышкой.

Для снятия крышки отворачиваем верхнюю пластиковую гайку. Далее вытаскиваем кромку крышки, для чего ее нужно потянуть вниз, а также извлечь крепящий пистон.

Через технологическое отверстие можно добраться к натяжному ролику ремня доп. оборудования. Для замены приводного элемента, послабляем гайку на 13 ролика, из-за чего он провернется и послабит натяжение. Остается только снять ремень со шкивов, а также полностью снять ролик.

После установки нового приводного элемента ставим на место ролик и проводим натяжку. Для этого торксом 55 проворачиваем натяжной ролик до упора и фиксируем его в таком положении гайкой.

Сложность замены ремня ГРМ зависит от модели двигателя. На 1,6-литровых силовых агрегатах, устанавливаемых на Лада Х-Рей, технология замены этого ремня несколько проще.

Метод замены на таком моторе практически не отличается от любого другого 16-клапанного агрегата.

Общая технология такая:

Снимаем привод доп. оборудования;
Демонтируем шкив привода вспомогательных агрегатов, для чего придется зафиксировать коленчатый вал;
Ставим упор по двигатель и снимает верхнюю правую опору;
Немного выдомкрачиваем мотор;
Снимаем защитные крышки ремня;
Выставляем метки на ГРМ и фиксируем шестерни в таком положении специальным приспособлением;
послабляем натяжной ролик;
снимаем ремень и ставим новый;
заменяем ролик и проводим натяжку ремня;
собираем все обратно, следя, чтобы не было смещения меток;

В процессе замены ремня рекомендуется также заменить сразу и насос системы охлаждения.

Процесс установки гидроусилителя руля на ваз классику.

Установка гидроусилителя руля на ВАЗ 2106 является не особо тяжелой и с ней справится даже не опытный водитель. Первоначально вам требуется убедиться, что комплект гидроусилителя полностью укомплектован и все его части у вас имеются в наличии. Комплект гидроусилителя состоит из насоса, шкива, рулевого редуктора, гидравлического цилиндра, а также бачка и шлангов для давления.

Далее переходим к непосредственной установке. Устанавливаем кронштейн насоса прямо на головку блока цилиндра, а затем закрепляем насос. Далее меняем шкив коленвала, чтобы он подходил к приводу насоса. Необходимо помнить, что привод насоса должен проходить через ремень, а не через цепь. После следует приступать к смене рулевого редуктора. В этой стадии вам необходимо немного усовершенствовать конструкцию. Чтобы установить редуктор необходимо сделать отверстия на щитке автомобиля.

Далее выбираем место для того чтобы установить расширительный бачок. Устанавливаем гидравлический цилиндр. При его установке необходимо руководствоваться специальной инструкцией, которая идет в комплекте с гидроусилителем.

После всех этих действий соединяем систему вместе со шлангами высокого давления. Они не должны тереться друг о друга и о другие части. Заливаем масло в гидроусилитель и расширительный бачок, и приступаем к прокачке системы.

Источники

http://vazikov.ru/vaz-2110-2111-2112/zamena-masla-i-shlangov-gur.html
http://prostovaz.ru/lada-priora/kak-zamenit-maslo-v-gur-na-lada-priora-bez-obrashheniya-v-sto.html
http://vazkorch.ru/stati/gidrousilitel-rulya-na-vaz-2106-video.html

Процедура замены

При замене маслосъемных колпачков ВАЗ 2106 нужно придерживаться определенного алгоритма:

Снимаете крышку с головки блока, выкрутив все гайки. И не потеряйте шайбы, которые находятся под ними.

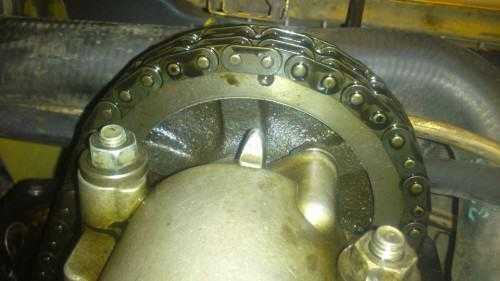

Прокрутите коленчатый вал до тех пор, покуда не совпадут метки на звездочке распредвала и крышке. В таком положении коленчатого вала поршни первого и четвертого цилиндров находятся в ВМТ. Следовательно, после снятия сухарей клапаны не выпадут.
Снимаете пастель подшипников распредвала, фиксируете звездочку и цепь, чтобы они не упали вниз, иначе достать их будет очень проблематично.
Итак, в первом цилиндре поршень находится в ВМТ, теперь нужно выкрутить свечу и снять пружину, после чего увести в сторону рычаг.
Ослабляете крепление регулировочного болта и устанавливаете съемник для пружины.
В отверстие свечи вставляете прут из мягкого металла (идеально использовать олово), чтобы не позволить клапанам упасть вниз.
Рассухаривателем сжимаете пружину до той поры, покуда сухари не освободятся. Вполне возможно, что придется по ним слегка постучать – очень часто прикипают.
Демонтируете пружины, снимаете тарелки и шайбы.
Теперь можно установить первый маслосъемный колпачок ВАЗ 2106 на свое место. Ставите зажим на клапан и, постукивая небольшим молотком, вынимаете старый колпачок. Новый смажьте маслом и снимите пружинку с верхней части. Поставьте на место и, используя оправку, запрессуйте в отверстие. После можно одеть пружину.
Замена маслосъемных колпачков ВАЗ 2106 на остальных клапанах проводится аналогично, только не забудьте прокрутить коленвал перед тем, как проводить работы со вторым и третьим цилиндрами.

После окончания всех работ установите цепь и звездочку на место, проведите натяжение привода. Убедитесь, что все установили, прежде чем запустить двигатель. Видео по теме:

Источники

http://doctorvaz.ru/dvigatel/zam_maslo_kolpach.html
http://www.chipmaster.ru/stati/dvigatel/zamena-maslosemnih-kolpachkov-niva-vaz-2101-2107/
http://vaz-remzona.ru/maslosemnye-kolpachki-vaz-2106/

Гидроусилитель руля (ГУР)

Для ВАЗ 2101 (или как ее еще называют Лада, Жигули, Копейка) наличие гидроусилителя руля само по себе опция высокого класса. Ведь на большинстве автомобилей системы ГУР просто — нет. Если вам попал в руки автомобиль с этой вспомогательной опцией мы вас поздравляем.

Гидроусилитель рулевого управления помогает вам проворачивать рулевое колесо вместе с колесами при этом вы тратите в разы меньше силы чем автомобиль без системы ГУР.

На расширительном бачке ГУР имеются отметки по которым можно понять какой в данный момент уровень жидкости большой или наоборот маленький и нуждается в добавлении. Беглый осмотр системы ГУР может решить множество проблем в пути, по этому раз в месяц заглядывайте под капот.

На что обратить внимание?

Мониторинг уровня жидкости (масла) ГУР и его цвет в расширительном бачке;
Проверка ремня привода на насос ГУР;
Общее состояние шлангов (осмотр на трещины, потертости и сколы);
Места соединения шлангов.

Как поменять

Замену жидкости (масла) ГУР можно выполнить несколькими способами, при этом частично поменять жидкость и полностью. Первый способ быстрей и проще, второй качественней.

Частичная замена

Частичная замена жидкости ГУР предполагает собой выкачивания жидкости из расширительного бачка ГУР с помощью большого шприца или груши. После полного опустошения бачка заливаем свежую жидкость до максимальной отметки. Заводим автомобиль и вращаем рулевое колесо влево/вправо. Через несколько минут глушим двигатель и проверяем цвет жидкости ГУР. Если она слишком темная повторяем процедуры до желаемого результата.

Полная замена

Для замены жидкости ГУР снимаем воздуховод, бачок с жидкостью гидроусилителя. Выливаем старую жидкость с бочка в другую тару. Во время слива обратите на состояние старого масла, на наличие присутствующих посторонних металлических частиц. Если они заметны это может сказать о износе насоса. Для полного слива ГУР можно вращать руль влево-вправо.

Устройство масляного фильтра

Как правило, вместе с заменой масла владельцы ВАЗ 2106 меняют и масляные фильтры. Разберёмся, что собой представляет это устройство и как оно работает. По конструкции масляные фильтры подразделяются на:

модульные;
разборные;
неразборные.

Разборные фильтры отличаются длительным сроком службы и высокой стоимостью. Всё, что требуется от автовладельца — периодически менять фильтрующие элементы.

Неразборные масляные фильтры имеют гораздо меньший срок службы, что вполне понятно: это одноразовые устройства, которые водитель просто выбрасывает после их полного загрязнения.

Наконец, модульный фильтр представляет собой нечто среднее между разборным и неразборным фильтром. Корпус такого фильтра можно разобрать, но только частично, чтобы извлечь фильтрующий элемент. Вся остальная конструкция такого фильтра пользователю недоступна. При этом модульные фильтры стоят дороже разборных.

Каким бы ни был корпус фильтра, его внутренняя «начинка» практически всегда одинакова. Она схематично представлена на фото ниже.

Масляные фильтры на ВАЗ 2106 имеют схожую конструкцию, отличаясь только корпусами

Корпус фильтра всегда цилиндрической формы. Внутри имеется пара клапанов: один прямого действия, второй — обратный. Там же находится фильтрующий элемент и возвратная пружина. Кроме того, в корпусах всех масляных фильтров предусмотрены отверстия. Они расположены рядом с резиновым уплотнительным кольцом, предотвращающим вытекание масла.

Фильтрующие элементы могут быть изготовлены из разных материалов. На недорогих фильтрах они сделаны из обыкновенной бумаги, которая пропитывается особым составом, затем складывается в виде «гармошки» и помещается в корпус фильтрующего элемента. Подобная конструкция позволяет в несколько раз увеличить площадь фильтрующей поверхности и повысить качество очистки масла в 12 раз.

Фильтрующие элементы масляных фильтров изготавливаются из обычной бумаги со специальной пропиткой

Назначение прямого перепускного клапана в том, чтобы пропускать масло в двигатель, когда фильтрующий элемент сильно засорился. То есть перепускной клапан — это, по сути, аварийное устройство, обеспечивающее непрерывную смазку всех трущихся частей мотора даже без предварительной фильтрации масла.

Обратный клапан не позволяет маслу попадать в картер после остановки мотора.

Из всего сказанного выше можно сделать простой вывод: тип масляного фильтра, устанавливаемого на ВАЗ 2106, определяется только финансовыми возможностями автомобилиста. Если он хочет сэкономить деньги, то оптимальным вариантом будет установка модульного или разборного фильтра. Неплохим выбором будет продукция фирмы MANN.

Фильтры MANN пользуются неизменно высоким спросом среди владельцев ВАЗ 2106

Также хорошая репутация у модульных фильтров CHAMPION.

Хорошей альтернативой фильтрам MANN может стать масляный фильтр от фирмы CHAMPION

Да, это удовольствие не из дешёвых, однако потом деньги придётся тратить только на новые фильтрующие элементы, которые гораздо дешевле новых одноразовых фильтров.

Если финансовые возможности не позволяют купить многоразовое устройство, то придётся ограничиться фильтром неразборным. Оптимальный вариант — фильтр NF1001.

Одноразовый неразборный фильтр NF1001

Периодичность замены масляных фильтров

Производитель ВАЗ 2106 рекомендует менять масляные фильтры через каждые 7 тыс. км пробега. Однако пробег является далеко не единственным критерием замены. Водителю следует периодически контролировать состояние моторного масла с помощью щупа. Если на щупе видна грязь и различный мусор, значит, фильтр нужно срочно менять.

Стиль вождения является ещё одним фактором, влияющим на периодичность замены масляных фильтров. Чем он агрессивнее, тем чаще придётся менять эти устройства.

Наконец, если машина постоянно эксплуатируется при высоких температурах, в сильной пыли, грязи и в условиях бездорожья, то фильтры тоже придётся менять чаще, чем рекомендует производитель.

Замена масла на «копейке»

Теперь, непосредственно, инструкция по замене масла на автомобиле ВАЗ 2101.

Обратите внимание! Для лучшего слива масла необходимо прогреть автомобиль. Для полноценного прогрева проедьте несколько километров и только тогда приступайте к замене масла.

Замена масла в двигателе

После прогрева автомобиля и заготовки всех инструментов и масла можно приступить к замене масла в двигателе. Итак:

Для начала сливаем старое масло. Для этой цели нам потребуется шестигранник на 12. Им нужно открутить сливную пробку масла в поддоне картера двигателя. Подставьте тару для масла под отверстие и оставьте минут на пять, чтобы масло хорошо стекло.
А пока масло стекает, можно не терять время зря и заменить масляный фильтр. Можно, конечно, открутить его руками, если хватит сил — есть умельцы и такие, но мы рассмотрим вариант со съемником.

Берется заранее подготовленный съемник для масляного фильтра и надевается на сам фильтр. Резким движением руки фильтр срывается и далее свободно можно выкрутить руками. Бывают случаи, когда фильтр так прикипел к блоку, что его не получается открутить даже съемником. В таком случае он пробивается, вставляется вороток и выкручивается таким образом. Или же можно проявить фантазию и изобрести свой метод. Итак:

После этого устанавливаем новый фильтр и затягиваем его тем же съемником.
Далее нужно закрутить хорошо сливную пробку обратно в поддон и приступить к заливке масла.
Теперь следует открутить заливную пробку, которая находится в крышке головки блока цилиндров. Наставляем лейку для того, чтобы легче было попадать и заливаем масло.

При заливке масла обязательно контролируйте уровень масла в двигателе на щупе.

Совет! Старайтесь выдержать объем залитого масла посередине между метками МИН и МАКС на щупе. Если масла будет недостаточно, то детали двигателя будут мало смазываться и быстрее выйдут из строя. А если масла в двигателе будет слишком много, то это создаст высокую нагрузку на сальники двигателя и он просто будет в масле.

По достижении необходимого уровня закрутите пробку.
Совершите первый запуск двигателя. Не пугайтесь, что сразу он будет работать немного шумно — это нормально. Автомобилю необходимо закачать масло в систему и через несколько секунд шум утихнет.
Знаком успешной замены масла служит отсутствие подтеков по блоку и сливной пробке, а также не светящийся индикатор масла на щитке приборов.

Замена масла на ВАЗ 2101, а точнее в двигателе завершена.

Замена масла в КПП

Теперь пойдем дальше по автомобилю и рассмотрим процесс замены масла в коробке переменных передач. Кстати, если у вас не получилось раздобыть специальный шприц для замены масла в КПП, то можно использовать лейку с длинным шлангом.

Шестигранник на 12 берем и откручиваем сливную пробку, которая находится в нижней крышки коробки.
Если масло там есть, дайте ему время, чтобы полностью вытечь из картера КПП, а затем закрутите пробку обратно. Не сорвите резьбу!

Теперь нам пригодится и ключ на 17. Им мы откручиваем заливную пробку КПП.
Теперь берем шприц или вставляем конец шланга в заливное отверстие коробки, а лейку выводим выше — например, в подкапотное пространство.
Набираем масла в шприц и выдавливаем его в коробку. В случае с лейкой, просто льем в нее масло.
Несколько раз шприцем заливаем масло. Его потребуется 1,4 литра.
Заливное отверстие служит уровнем масла. Следует вывод — масло заливать пока не польется из отверстия. Затем быстро вкрутить пробку.
Протереть тряпочкой остатки масла на картере КПП и проконтролировать герметичность. В случае течи ее необходимо устранить.

Вот таким образом осуществляется замена масла в коробке ВАЗ 2101.

Замена масла в заднем мосту ВАЗ 2101

Тут суть процесса практически не отличается от замены масла в КПП:

Шестигранником откручиваем сливную пробку.
Сливаем масло в тару.
Закручиваем пробку обратно, предварительно очистив ее от металлической стружки.
Откручиваем заливную пробку.
Заливаем масло шприцем или специальным самодельным приспособлением. Масла потребуется около 1,3 литра.
Доливаем до уровня, закручиваем пробку.
Протираем и контролируем герметичность.

На этом все.

Датчик давления масла

Если на Фольксваген Поло загорелся датчик давления масла значит впереди вас ждет увлекательный комплекс проверок двигателя и отдельных узлов. Что может послужить причиной из-за которой загорелся датчик?

Малый уровень давления масла в двигателе. Самый простой вариант — проверьте щуп, если мало долейте необходимый уровень.
Слишком старое масло. Посмотрите цвет масла, потрите его пальцами (должна чувствуются маслянистость). Если масло слишком старое лучше — сменить на новое.
Неисправность масляного насоса.
Датчик давления масла вышел из строя. Если вы проверили предыдущие шаги и ничего не помогло — проверьте сам датчик. Визуальный осмотр поможет определить внешнее состояние прибора. При необходимости замените на новый. Бывает что датчик весь в масле это может свидетельствовать о том что утечка идет именно через датчик. Конечно такая деталь подлежит немедленной замене.

Как заменить

Замена датчика не предполагает больших усилий. В задней части блока цилиндров (где указан номер агрегата) нажмите на фиксатор провода и снимите клему. Сам датчик выкручивается ключом х 22. При установке нового датчика убедитесь в наличии уплотнительной шайбы.

Когда нужна прокачка тормозов

Первой из них является то, что трубопроводы привода подвергаются негативным воздействиям внешней среды. Трубопроводы задних тормозных механизмов на ВАЗ сделаны из мягких металлов (меди, латуни) и проходят они под днищем авто. Окислительные процессы и возможные ударные нагрузки в процессе эксплуатации могут стать причиной появления трещин или пробоев трубопровода. Привод же передних механизмов – составной, одна часть трубопровода – металлическая, а вторая – резиновая. Со временем резина «стареет» и на ней появляются трещины.

Вторая причина, по которой в системе может оказаться воздух – плановое обслуживание тормозной системы. Жидкость, которая используется в приводе, имеет свой ресурс, поэтому она периодически должна заменяться. Вот именно в процессе замены внутрь системы и попадает воздух. Оказаться в системе он может также после ремонта механизмов, к примеру, во время замены колодок. Поэтому обязательно надо прокачивать тормоза после замены колодок.

Но на автомобилях ВАЗ предусмотрена возможность удаления воздушных пузырей путем прокачки – процесса, при котором из жидкости выгоняется воздух. Для этого к конструкции тормозных механизмов предусмотрены специальные штуцеры.

Выявить, что система требует прокачки несложно – провал педали, легкость ее нажатия и снижение эффективности тормозов, вплоть до полного их отсутствия, указывает на завоздушенность системы.

Но перед тем, как приступать к прокачке, следует тщательно осмотреть все трубопроводы и составные узлы системы на наличие подтеков, а также количество жидкости в бачке. При обнаружении следов подтекания, следует устранить неисправность путем ремонта с использованием ремкомплектов (главный и рабочие тормозные цилиндры), заменой поврежденного участка системы (трубопроводы), а после замены провести прокачку. Если воздух попал в систему из-за недостатка жидкости, то следует предварительно восполнить ее до уровня.
