Замена лампочки подсветки салона lada 2103 своими руками

Блок-фары

Здесь находятся лампочки поворотников, габариты, ближний и дальний свет. Чтобы добраться до габаритных огней и лампы ближнего и дальнего освещения, нужно:

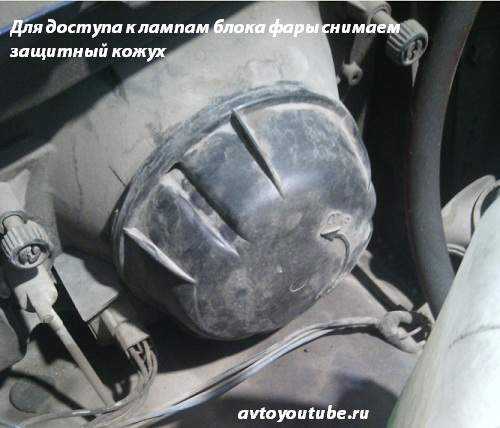

Снять защитный колпак. Проворачиваем его против часовой стрелки, указатели нанесены на нем. Он не имеет резьбы, а снимается поворотом на 180 градусов. Во внутренней его части имеются «усики», которыми он фиксируется в корпусе блока фары.

Снимаем проволочный фиксатор. Он фиксирует лампы ближнего освещения в корпусе отражателя. Этот фиксатор изготовлен из упругого металла, поэтому снимать его нужно аккуратно. Верхние его концы вынимаем из пазов и опускаем вниз, освобождая гнездо лампочки дальнего и ближнего света.

Вынимаем лампу из отражателя, держа за цоколь, снимаем штекер.

Меняем лампочку габаритов

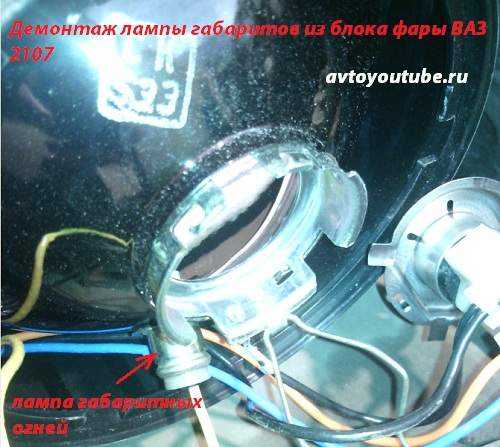

Вынимаем ее из корпуса отражателя вместе с гнездом. Если долго не делали этого, то вытащить ее будет проблематично. Для этого снимаем блок ближнего и дальнего света. В отверстие отражателя вставляем палец, нащупываем лампочку габаритов и выталкиваем ее с небольшим усилием.

Чтобы заменить, нужно слегка надавить на лампочку и провернуть ее вполоборота. Она выйдет из фиксаторов цоколя и с легкостью вынимается. Вставляем новую в обратной последовательности.

Видео, инструкция по замене лампочек в фарах и габаритах ВАЗ «Семерка»:

https://vk.com/video_ext.php

Указатели поворотов

Проворачиваем патрон поворотника против часовой стрелки на пол оборота в корпусе блока фары.

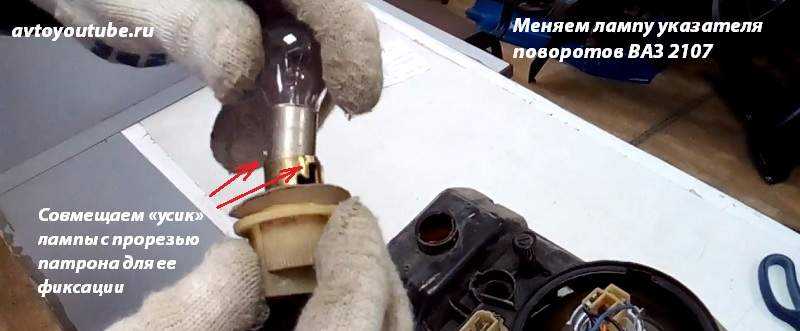

Вынимаем его. Лампа, аналогично габаритам, фиксируется в патроне двумя «усиками». Поэтому, слегка надавили на нее, провернули и вынули ее. Патрон сделан в виде единой пластины с прорезью с одной стороны. Поэтому лампочку нужно вытаскивать из него с небольшим усилием, потому что контакты ее будут цепляться за патрон.

Видео о доработке указателя поворотов в блоке фары ВАЗ 2105-07, снятие и замена лампы в нем:

https://vk.com/video_ext.php

Инструкция по установке новых плафонов освещения

Для проведения замены осветительных приборов как в салоне Приоры, так и Калины, не потребуется специальных знаний, так как процедура простая.

Фотогалерея «Пошаговая установка плафонов освещения»

Чтобы заменить лампочку следует выполнить следующие действия:

Сначала нужно снять защитную крышку. Это можно сделать поддев его отверткой со стороны крепления и слегка нажав клипсу. Теперь крышку легко демонтировать из потолка.
Далее нужно отсоединить провода питания.
Отсоединив старую лампу, на ее место устанавливается новый элемент.
Сборка производится в обратном порядке.

Установка дополнительного осветительного прибора «Люкс» потребует аккуратности и времени. В первую очередь необходимо приобрести новый блок, который будет размещен над задним диваном.

Процедура установки состоит из следующих этапов:

Сначала на потолок нужно нанести разметку, определившись с местом, где будет находиться задний плафон.
Затем, согласно разметке, вырезается отверстие в потолочном покрытии.

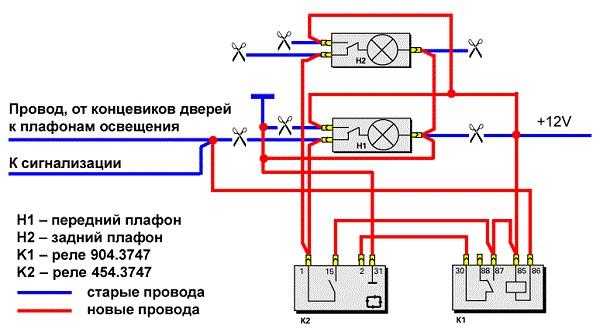

Далее между крышей и потолочным покрытием нужно протянуть питающий провод от переднего фонаря.
На следующем этапе подключается устанавливаемый блок.
Чтобы крышка плотно прилегала к потолку, можно вырезать рамку из какого-нибудь резинового уплотнителя.

В Приоре комплектации «Норма» рекомендуется менять установленный с завода передний блок. Заменить его несложно, так как характеристики приборов одинаковые.

Схема замены аналогична замене лампочки: вместо старого источника света будет установлен новый элемент. При установке светодиодов следует учитывать, что они отличаются по цвету яркости. Для заднего фонаря лучше делать светодиодную подсветку более яркой, а впереди поставить светодиоды средней яркости (автор видео — Ремонт и Тюнинг).

После того, как заменили осветительный блок комплектации Приоры Норма на более качественный люксовый, в салоне становится комфортнее водителю.

Простота монтажа и небольшие временные затраты дают возможность заменить штатный блок освещения на более мощный, либо оснастить кабину дополнительным источником света. При этом не нужно обладать глубокими знаниями по электротехнике, замену сможет выполнить даже начинающий водитель.

Цена вопроса

Блок (диодный) стоит 460 руб. Передняя комплектация Люкс стоит 535 руб.

Улучшить освещение, заменив его на светодиодное, можно двумя вариантами:

Замена обычной лампы на светодиодную. Цена 50 руб.
Замена осветительной лампы на светодиодный модуль — 350 руб.

Для замены блок снимать не нужно, достаточно снять только стекло.

Демонтаж приборной панели автомобиля

Для демонтажа торпедки понадобятся такие инструменты:

Кроме того, потребуется толика терпения и аккуратность при выполнении работ.

Для начала необходимо отогнуть резиновые уплотнители передних дверей от передних стоек.

После этого нужно снять пластиковые накладки передних стоек. Каждая из них держится на 3 клипсах. Используйте шлицевую отвертку в качестве рычага.

Далее необходимо открутить саморезы, крепящие верхнюю переднюю (по ходу движения) накладку панели

Их 2: один справа, другой слева, оба расположены возле стоек.

После этого нужно снять верхнюю переднюю накладку, осторожно потянув ее на себя. Она закреплена не только саморезами, спереди ее удерживают клипсы

Снимая панель, постарайтесь не растерять их.

Затем необходимо открутить все саморезы и снять накладки на боковых воздуховодах.

Сначала нужно снять пепельницу. Для этого достаточно вытянуть ее до упора назад (по ходу движения авто) и открутить 4 самореза, которыми она крепится к консоли.
Затем необходимо поддеть отверткой и вытащить заглушки, расположенные справа и слева от кнопки аварийной сигнализации.
После этого нужно открутить 2 самореза, расположенных под заглушками и закрепляющих центральную консоль снизу.
Теперь следует аккуратно вытянуть консоль на себя и отсоединить от нее всю проводку, предварительно пометив маркером, что куда крепится. Если у вас нет маркера, можно сфотографировать на телефон, какие провода куда втыкаются.
После демонтажа центральной консоли нужно открутить 2 болта и 5 саморезов и снять кожух рулевой колонки.
Затем необходимо выкрутить 2 самореза и демонтировать внешнюю накладку комбинации приборов.
Далее нужно открутить сверху ключом на 10 все гайки крепления приборной панели.
После этого необходимо оторвать стопорные шайбы, на которые посажен воздуховод отопителя, выкрутить остальные саморезы, закрепляющие приборную панель, и снять ее, вытянув на себя.

Снятие и установка плафона

Первым делом открываем верхнее отделение, так называемый очечник, и под ним необходимо выкрутить два винта крепления:

После этого при помощи плоской отвертки поддеваем крышку — декоративную накладку, под которыми находится крепление зеркала заднего вида.

И также откручиваем два винта крепления, как показано на фото ниже:

Далее аккуратно отводим плафон в сторону, но без резких движений, так как там к нему идут еще несколько проводов.

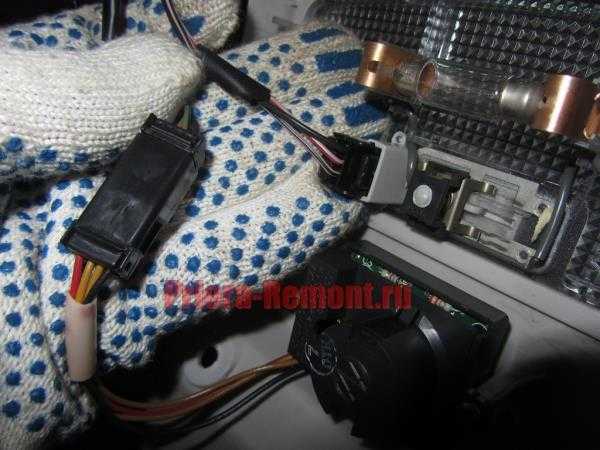

И уже теперь можно отсоединять провода питания, отжимая или прижимая фиксаторы, в зависимости от типа их крепления:

Замена плафона или датчика температуры, а также лампочек подсветки происходит без особых проблем. После всех манипуляций можно производить установку плафона на свое место. На весь ремонт не уйдет более 10 минут времени. Цена нового плафона составляет около 1500 рублей за весь в сборе с датчиками и т.д. За один элемент не более 500 рублей.

Снятие плафона освещения салона автомобиля Лада Приора производят для замены перегоревшей лампы или выключателя, а так же при проведение других работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов, обесточьте автомобиль, отсоединив клемму минус от аккумуляторной батареи и проделайте следующую последовательность действий:

В первую очередь необходимо снять рассеиватель плафона. Для этого поддеваем его небольшой плоской отверткой и преодолевая усилие пружинных фиксаторов снимаем.

Отжимаем фиксатор лампы освещения салона и отсоединяем колодку с питающими проводами.
Выполните замену плафона или какой-либо другой ремонт, после чего установку проведите в обратной последовательности.

На этом ремонтные работы по снятию плафона освещения салона на автомобиле Лада Приора завершены.
