Замена крестовины lada 2109

Контрольные точки

Замер расстояний между контрольными точками кузова — это самый распространенный способ проверки состояния автомобиля. Выполнив замеры, требуется сверить их с паспортными данными.

Проверка выполняется следующим образом:

Проводится сверка размеров по диагонали;
Проверяется текущее состояние стоек машины;
Крыша изучается визуально, проверяются размеры диагоналей самой крыши и дверной рамы;
Повышенное внимание уделяется замерам задней и лобовой оконной рамы;
Выполняется визуальный осмотр всего кузова с различных ракурсов с целью определения наличия зазоров, выпуклостей, отличающихся от требуемых параметров.

Бамперы

Снять передний и задний бампер порой необходимо для их замены или ремонта других кузовных элементов. Демонтаж не требует особых навыков, потому с этой задачей справится даже новичок

Единственным отличием при снятии переднего бампера по сравнению с задним является то, что впереди потребуется дополнительно демонтировать пластиковые подкрылки.

https://youtube.com/watch?v=nMYjyGlpxVk

В остальным процедура демонтажа и ремонта выполняется следующим образом:

• Сбоку есть гайки, которые удерживают бампер на кузове. Их нужно открутить. Преимущественно на большинстве ВАЗ 2109 этих крепежей по 2 с каждой стороны;
• Найдите теперь гайки переднего крепления бампера и демонтируйте их;
• В процессе откручивания передних креплений обязательно придерживайте бампер, иначе он может упасть и повредиться;
• Если снимаете передний бампер, тогда уберите подкрылки. Все работа по снятию завершена;

Процесс демонтажа

• Внимательно изучите состояние бамперов визуально. При наличии деформаций, повреждений, эти участки можно отрихтовать;
• Старую облезшую краску, следы ржавчины достаточно легко можно зачистить, используя наждачную бумагу зернистостью 200-400;
• Если бампер выполнен из пластика, все повреждения заделывают при помощи специальной шпаклевки;
• Отверстия на пластиковом бампере закрывают элементами пластика от старых бамперов или прочих элементов, имеющих подходящие размеры, толщины, прочность;
• Используя паяльник мощностью в пределах 40-60 Вт, можно выполнить сварку пластиковых элементов.

Несоблюдение зазоров

Соединение элементов бампера

Чтобы скрепить элементы поврежденного пластикового бампера, можно использовать четыре способа.

1. Расплавить пластмассу бампера и дополнительных вставок. Ширина шва должна составлять около 15 миллиметров. А глубина спайки зависит от толщины кузовного элемента.
2. Параллельные швы. Здесь может помочь проволока или гвозди без шляпок. Эти крепежные элементы припаиваются с обратной стороны. Достаточно надежный вариант соединения.
3. Гибкая медная проволока. Более сложный, но и более эффективный метод. Соединение выполняется по принципу второго метода, тогда изнутри проволока припаивается змейкой или зигзагом. Некоторые припаивают ее и с лицевой стороны.
4. Решетка. Самый надежный и долговечный вариант. Используя сетку или кусок декоративной решетки радиатор, элементы пластикового кузова скрепляются между собой.

https://youtube.com/watch?v=_QcbtuA1_VU

Кузовной ремонт — процесс достаточно сложный и местами трудоемкий. Опираясь на видео уроки и инструкции, можно выполнить ряд задач. Но при сложных повреждениях лучше обратиться к профессионалам.

https://youtube.com/watch?v=BkfiP8Z5swY

 Загрузка …

Элементы тюнинга

Если вы хотите сделать из своего обычного салона полноценный, завершенный проект, помимо дверных панелей и сидений нельзя обходить стороной остальные компоненты.

Элемент салона

Что можно сделать

Задняя полка

Заводом задняя полка служит в роли разграничителя багажного отсека, хотя в большинстве случаев при доработке туда устанавливают акустическое оборудование. Штатная полка слабая, убогого качества, потому пытаться ее переделать не стоит. Просто сделайте новую из листов качественной фанеры. Не забудьте добавить более толстую подкладку, чтобы звук акустики был чище. Плюс на доработанную полку не страшно поставить что-то весом более 5 килограмм

Рулевая оплетка

Пытаться перешить руль своими руками не стоит, только если вы не специалист в этой области. Проще всего отыскать готовый руль требуемого цвета и материала. Сегодня для ВАЗ 2109 предлагают огромнейший ассортимент

Но важно учесть два основных момента:
Толстый руль быстро утомит вас от езды;
Использовать гигроскопические или пористые материалы для обшивки руля не стоит, поскольку при запотевании или управлении мокрыми руками, они начнут скользить по рулю

Кулиса рычага КПП

Заводская обшивка далека от совершенства. Что уж таить, она отвратительная

Доступные заменители на рынке намного дальше не ушли, потому лучше всего пошить элемент. По старой обшивке делается раскройка новых секций, чехол насаживается на рычаг. Оголовок рычага менять не обязательно, поскольку даже в стоковом исполнении он очень даже ничего

Подлокотник

Заводская комплектация наличия подлокотника не предусматривает, хотя многие автомобилисты согласятся, что это полезный элемент. Так что если хотите, покупайте и устанавливается. В зависимости от выбранного подлокотника, вам возможно придется сделать пару дополнительных отверстий для установки

Козырьки солнцезащиты

Их вы будете видеть только тогда, когда солнце начнет бить в глаза. Доработать их не сложно — достаточно просто поменять обшивку, сочетав их с передней частью салона

Накладки на педали

Стандартно на педали надеваются резиновые накладки. Если хотите, можете заменить их на алюминиевые, специальные спортивные комплекты или аналоги. Только учтите, алюминий создает достаточно скользкую поверхность, с которой нога может соскочить в самый неподходящий момент. Случай не единичный, потому накладку лучше оставить старую из соображений безопасности. Или же установить новую, на которую нога не скользит

Подсветка салона

Здесь берется светодиодная лента и устанавливается там, где вашей душе угодно. Светодиоды потребляют минимум электричества, потому для их подключения точно не придется покупать более мощную аккумуляторную батарею или генератор

Накладки для педалей

Способов усовершенствования салона для ВАЗ 2109 — огромное множество. Потому выбирайте сами, самой способ и какие меры доработки вы используете конкретно для своего автомобиля.

 Загрузка …

Слабые места

Какими слабыми местами обладает кузова отечественной девятки? Попробуем узнать.

При обнаружении прогнивших или деформированных элементов кузова автомобиля, их необходимо снять и выполнить соответствующие мероприятия по восстановлению целостности данных участков.

К наиболее уязвимым участкам кузова ВАЗ 2109 относят:

• Передний пол, пороги с усилителями, двери, крылья и днище задней части кузова;
• Капот имеет относительную выносливость, но с течением времени начинает терять прежние свойства. Особенно сильно страдает участок над аккумуляторной батарее. Здесь чаще всего владельцы девятки замечают образование ржавчины;
• Заметная проблема, с которой сталкиваются многие водители — это пол топливного бака;
• Отражатели оптики, глушитель также не могут похвастаться длительным сроком без появления признаков ржавчины.

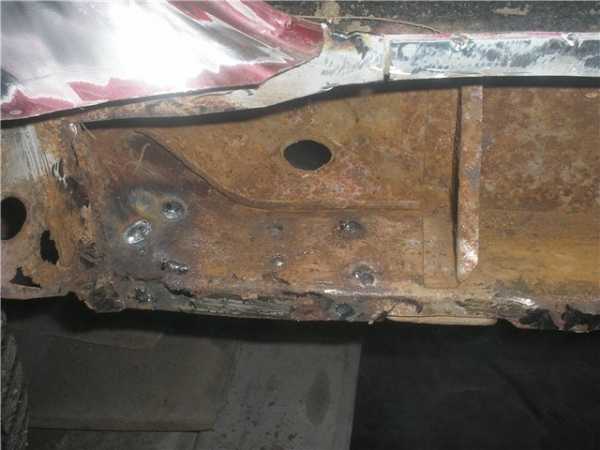

Коррозия очевидна

Коррозия — это главный враг практически всех отечественных автомобилей. Хотя антикоррозийные покрытия выполняются достаточно неплохо, время, погодные условия и особенности наших дорог убивают все, ржавчина активно начинает поедать металл и с этой проблемой нужно бороться.

Борьба с проблемами в общих чертах

Чтобы избавиться от проблемы образования ржавчины на кузове, необходимо проделать определенную работу. Самостоятельно или с помощью специалистов, решайте сами.

1. Разберите моторный отсек, слейте охлаждающую жидкость и снимите радиатор.
2. Снимите все двери.
3. Если впереди имеется усилитель (телевизор), тогда его также предстоит разобрать.
4. С помощью болгарки срезаются все поврежденные участки;
5. Если проржавели крылья, панели, их придется срезать.
6. Если образовались отверстия, дыры из-за коррозии, их можно заварить или использовать заплатки.
7. Участки, которые не отличаются высокой коррозийной стойкостью, рекомендуется дополнительно закрывать металлическими вставками.
8. Брызговики специалисты советуют усилить дополнительными вставками, после чего закрепить точечной сваркой.
9. Новые детали кузова, которые устанавливаются на место проржавевших, обязательно подгоняются в соответствии с нормативами.
10. Крылья и пороги после обработки крепят на саморезы, болты и сварку.
11. Восстановление геометрии кузова является обязательным мероприятием, на которое тратится большая часть времени. Для этого вам потребуется стапельный станок, на котором фиксируется машина, и выполняется подгонка в соответствии с нормами контрольных точек.
12. Следующий этап — это сварка нового пола, если таковой потребовался в результате оценки состояния кузова. При восстановлении пола используют заплатки, соединители и усилители. На завершающем этапе пол покрывается антикоррозийными составами.
13. Арки проще приобрести новые, нежели пытаться восстановить старые. Покрывать их можно смолой и отработанным маслом, смешанными между собой. Такая смесь отлично противостоит ржавчине. Только ни в коем случае не используйте такой состав для обработки днища.

В процессе кузовного ремонта зачастую требуется поднимать машину на домкрате. Если участки для домкрата проржавели, для поднятия авто используйте подмоторную балку.

Дыры, ржавчина

Зачастую самостоятельно кузов ремонтируется в том случае, если пострадали небольшие участки, образовались вмятины или дыры из-за воздействия ржавчины. Помимо исправления геометрии, выполняется покраска и полировка.

 Более серьезные деформации повреждения, вызванные столкновениями, ДТП, обязательно подразумевают обращение в специализированные мастерские. Здесь, ориентируясь на контрольные точки и используя профессиональное оборудование, можно максимально корректно восстановить кузов, не нарушая его геометрия, сохраняя жесткость и прочие заводские параметры. Иногда их можно даже улучшить.

Дверные панели

Другой компонент, который нельзя оставить без внимания при доработке салона — это дверные панели. ВАЗ 2109 имеет обычные панели или с тканевыми секциями.

Усовершенствовать вторые проще, поскольку здесь требуется снять старый материал обшивки, взять новый под цвет салона и монтировать все по местам.

Доработка дверных панелей

Модернизировать стандартные дверные панели интереснее, поскольку вставки можно изготовить самостоятельно, сделать подиумы, предусмотреть различные углубления, обклеить все кожей, прочими отделочными материалами.

Вариант доработки выбирайте сами. Но как минимум перешить дверные панели стоит.

Демонтаж

Чтобы демонтировать коробку, рекомендуем вам опираться на инструкцию, четко следовать последовательности и закреплять навыки наглядными видео.

1. Отключите минусовую клемму с аккумулятора, слейте из системы КПП масло.
2. Открутите болты, которые удерживают защиту картера, и снимите ее.
3. От картера сцепления отключите массу (провод).
4. На наконечнике троса привода сцепления немного ослабьте натяжение гаек.
5. С рычага сцепления снимите наконечник троса.
6. Отключите колодку от тягового реле.
7. Отключите провод, идущий на тяговое реле стартера.
8. Демонтируйте непосредственно сам стартер.
9. Отключите тягу привода от наконечника шарнира. Речь идет о тяге, которая осуществляет переключение скоростей.
10. Отсоедините трос от привода спидометра автомобиля.
11. Открутите крепление шарового шарнира рулевой тяги.
12. Извлеките, выпрессуйте палец шарнира рулевой тяги из поворотного рычага стойки.
13. Хвостовик внутреннего ШРУСа привода передних колес следует выдавить и отвести в сторону.
14. Отключите второй ШРУС.
15. Демонтируйте щит картера сцепления.
16. Освободите коробку переключения передач от креплений, удерживающих ее на двигателе.
17. Снимите коробку.

Аккуратно снимаем КПП

Обязательно перед непосредственным снятием коробки отведите ее в горизонтальной плоскости от мотора. Затем выведите из зацепления первичный вал. Внимательно следите за тем, чтобы не повредились лепестки от пружины сцепления.

Ветви индивидуализации

Процесс придания салону индивидуального, неповторимого внешнего вида, который будет целиком и полностью удовлетворять потребности владельца, можно разделить на три ветви:

• Замена стандартных элементов на усовершенствованные;
• Установка дополнительных компонентов для салона;
• Перетяжка внутреннего пространства различными материалами.

Модернизация — это полезное мероприятие для отечественной девятки. Даже владельцы авто в комплектации Люкс, где есть мягкие дверные панели, велюр на сиденьях, сетуют на низкое качество сборки. Что уж говорить про стандартный серый салон.

Зачем проводят регулировку

Усилие на передние колеса ВАЗ 2109 передается через шестеренку, которая, в свою очередь, взаимодействует с зубчатой рейкой. Чтобы в зацеплении устранить возникающие зазоры, используются прижимные пружины.

Регулировка реечки выполняется с целью устранить образовавшиеся люфты, а также улучшить четкость и послушность работы рулевого управления.

Если реечка была подтянута неправильно, руль будет вращаться чрезмерно туго. Такое явление возникает из-за того, что регулировочный винт перетянули. Задача регулировки — отыскать золотую середину.

Схема узла
