Замена крестовины lada 2108

Рабочий процесс

Настоятельно рекомендуем перед тем, как будет производиться замена детали, нанести специальные установочные метки, чтобы правильно произвести обратную сборку.

Прежде всего, снимаем ключиком на 13 мм сам кардан. Для этого нужно снять всего лишь два обычных болтика подвесного подшипника, крепящегося к поперечной опоре. Теперь можно скрутить гайки, которыми кардана крепится к хвостовику.

Всегда перед «процедурой» установки крестовин всегда обстукивайте через специальную накладку узел. Откроем вам небольшой секрет: чтобы легко снять необходимые детали (особенно на авто с большим пробегом) смочите их обильно керосином. Демонтируйте кольца. Теперь кардан должен оказаться на весу.

Отбиваем чашу крестовины молоточком, поворачиваем сам кардан и снимаем ее. То же делаем с другой чашей.

Прочистите все проушинки кардана и посадочные места колец. Там не должно быть ни грязи, ни тем более ржавчины.

Установка крестовин в любом авто начинается с того, что с нее надо демонтировать чаши и заправить ее саму в проушины.

Сдвинув новую деталь, ставим чашу на место и аккуратно обстукиваем молотком, пока не будет видна лунка для стопорного кольца. Устанавливаем его и поворачиваем кардан.

То же самое делаем со второй чашей. Действия должны быть очень четкими, потому что чаша очень хрупкая.

Займемся подшипником. После демонтажа крестовины воткните конец шлицевого соединения кардана во фланец «муфты». С другой стороны снимите гаечку с вилки крепления кардана к переднему валу. Съемником стаскиваем шарнирную вилку и убираем с вала старую деталь.

Все, замена необходимых запчастей на ВАЗ 2107 закончена, и вы можете произвести обратную сборку.

Замена крестовин кардана ВАЗ 2107

Неисправные крестовины восстановлению не подлежат. Теоретически карданный шарнир считается очень надёжной деталью с ресурсом более 500 тыс. км. В действительности же даже самая качественная крестовина требует замены через 50–70 тыс. км. Причиной этого являются плохие дороги, интенсивная эксплуатация автомобиля и т. п. Для замены КК ВАЗ 2107 потребуются следующие инструменты и материалы.

• набор гаечных ключей;
• молоток и прокладка из мягкого металла;
• проставка чуть меньшего размера, чем диаметр проушин крестовины;

Демонтаж кардана ВАЗ 2107

Перед заменой КК необходимо демонтировать карданную передачу. Делается это следующим образом.

1. Если автомобиль эксплуатировался довольно долго, гайки крепления кардана заливаются составом WD-40 или керосином. После этого они легко откручиваются.
2. Острым зубилом или другим инструментом ставятся метки на фланцах кардана и моста. Это необходимо для обеспечения взаимной соосности при последующем монтаже кардана.
3. Гаечным или накидным ключом на 13 (желательно изогнутым, чтобы не повредить резьбу гаек) откручиваются гайки крепления кардана. Если болты начнут прокручиваться, следует зафиксировать их с помощью отвёртки.

Снятие крестовины кардана ВАЗ 2107

Чашки и подшипники можно снять с зажатого в тисках карданного вала с помощью специального съёмника. Однако это приспособление не очень удобно и применяется крайне редко. Обычно используют стандартный набор инструментов. Демонтаж крестовины осуществляется в следующем порядке.

1. Круглогубцами или пассатижами с четырёх сторон крестовины снимаются стопорные кольца.

Перед установкой новых КК проушины, вилка и канавки для стопорных колец очищаются от грязи и ржавчины щёткой по металлу. Сама установка производится следующим образом.

1. С новых крестовин снимаются две любые стоящие напротив друг друга чашки.
2. Крестовина заводится в проушины конца кардана.
3. Чашки с подшипниками обильно смазываются солидолом или смазкой «G’ Energy» и устанавливаются на место.
4. С помощью молотка и мягкой металлической прокладки чашки вколачиваются до появления канавки для стопорного кольца.

Установка кардана

При установке кардана с новыми крестовинами на место необходимо:

• смазать все соединения солидолом;
• следить, чтобы на смазку не попал песок или грязь;
• проверить состояние сальников крестовины и при необходимости заменить их;
• устанавливать детали в соответствии со сделанными при демонтаже метками;
• сначала вставить во фланец шлицевую часть, а затем закрутить болты кардана.

Видео: замена крестовины кардана ВАЗ 2107

Таким образом, для замены крестовины кардана потребуется лишь желание автовладельца сделать это самостоятельно и стандартный набор слесарных инструментов. Тщательное соблюдение инструкций специалистов позволит сделать работу качественно и избежать возможных ошибок.

Крестовина карданного вала – как узнать о поломке?

Названную деталь по праву можно назвать центральным звеном всего кардана, так как она осуществляет важнейшую функцию в его работе – передачу крутящего момента от коробки передач на все необходимые агрегаты. Таким образом, именно она заставляет крутиться и сам вал. Поэтому каждый автомобилист должен знать, как заменить крестовину карданного вала, и как за ней правильно следить, чтобы не попасть в весьма неприятное положение, особенно, когда речь идет о непредвиденной поломке во время путешествия. Еще, для продления ее срока службы, полезной будет информация и о том, чем смазывать крестовины карданного вала.

Самым первым предвестником поломки крестовин служит характерный стук, возникающий во время движения в карданной коробке. Кроме того, можно услышать еще и скрип, скрежет и даже треск. Помните, что ремонт крестовины карданного вала нельзя откладывать на потом, так как даже маленькая ее неисправность отразится на качестве поездки и работе всего механизма, а значит, может послужить причиной ДТП.

Безусловно, на их исправность влияет как манера езды, так и качество дорожного покрытия, но если первое полностью зависит от водителя, то на второй фактор мы повлиять не в силах. Особенно негативно отражаются и поездки по пересеченной местности, которые вызывают большие нагрузки. Кроме того, не самым благоприятным является и расположение крестовины (очень близко от дорожного покрытия), поэтому на нее все время воздействует пыль, грязь и вода.

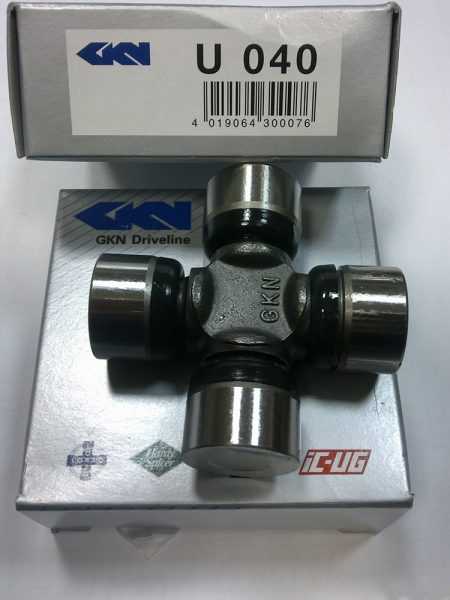

Выбор крестовины кардана для ВАЗ 2107

Случилось мне раз поспорить с механиком. Он утверждал, что крестовины не должны иметь маслёнки, так как она предоставляет лишнее отверстие для попадания грязи. Шарнир быстро забивается и выходит из строя. Я же настаивал на том, что без маслёнки не будет возможности смазывать крестовину — было несколько обидно, так как до этого в гараже у деда нашёл почти новый винтовой шприц для смазывания. «А зачем, если у каждой деталей имеется свой ресурс, — отвечал мой оппонент — кончится смазка, меняй деталь, тем более что стоит она недорого

Лучше обрати внимание на сальники (уплотнительные кольца). Если они иссохнут, новая смазка не спасёт»

Действительно, так оно и есть.

При покупке новых крестовин для ВАЗ 2107 следует руководствоваться следующими моментами.

1. КК не должны стоить слишком дорого, так как менять их приходится довольно часто.
2. В комплекте с КК обязательно должны иметься запасные стопорные кольца. В продаже можно встретить комплекты без колец, состоящие лишь из самой крестовины и резинового сальника.
3. Для ВАЗ 2107 выпускаются крестовины старого и нового образца. На вилки карданов старого образца новые усиленные крестовины устанавливать не рекомендуется — это снизит жёсткость шарниров. Современными вилками карданного вала оборудованы «семёрки», выпущенные после 1990 года. На такие автомобили можно смело ставить усиленные КК с дополнительными рёбрами жёсткости на чашках, увеличенным количеством иголок подшипника (на одну больше, чем в обычном шарнире) и улучшенными характеристиками сальников.

Из производителей крестовин наилучшим образом зарекомендовали себя следующие фирмы:

Диагностика неисправностей карданного вала ВАЗ 2101

Прежде всего, необходимо установить автомобиль на смотровую яму или подъемник. Одной рукой нужно придерживать вал, другой зафиксировать фланец ведущей шестерни. Придерживая соединение двумя руками, попробовать провернуть (как будто скручивая их в противоположные стороны). Если вам это удастся, либо станет очевиден люфт, можно сделать вывод, что крестовина сильно изношена, и ее замена необходима. Отложенный ремонт в этом случае только ухудшит ситуацию (хуже будет выполнять свои функции подвесной подшипник, а это приведет к еще более серьезным поломкам и большим денежным затратам).

Как заменить крестовины карданного вала на ВАЗ 2101-ВАЗ 2107?

Примечание! Если решили крестовины менять то и подвесной подшипник тоже рекомендуем отправить под замену, при его покупки смотрите за тем чтобы резина была у него эластичная (Не в коем случае не берите подшипник с твёрдой резиной), чтобы подшипник вращался без заеданий и без зацепов, если такой подшипник найдёте то его и приобретайте, как его поменять, читайте в статье под названием: «Замена подвесного подшипника на автомобиле»!

1. Сперва снять сам вал придётся с автомобиля, снять его не составит никакого труда но вот только перед тем как это сделать, обязательно промаркируйте его положение относительно редуктора и относительно коробки, потому что при обратной установке вала, он должен будет встать точно так же как и был установлен ранее, в противном случае балансировка у вала нарушится и когда машина заведется, будет сильная вибрация передаваться на кузов и будет происходить повышенный износ деталей карданного вала (А о том как его снять, было подробно описано в статье под названием: «Замена карданного вала на автомобиле»).

2. После того как карданный вал снят с машины, возьмите маркер или же кёрнер или с помощью них сделайте метки на вилках карданных шарниров (Если ранее они не были сделаны), теперь подденьте при помощи спец. щипцов все четыре стопорных кольца (см. фото ниже, рекомендуем перед тем как их поддевать запомнить хоть немного как кольца стояли, или ещё лучше сделать метки как это на маленьком фото показано, во время установки новых колец, их нужно будет установить примерно так же) и приступайте к снятию крестовины.

3. Для снятия Вам понадобятся головки или же спец. оправки для выпрессовывания подшипников крестовин и молоток, подложив что то под нижнюю часть (Чтобы вилки карданного вала на весу были) выбейте крестовину вместе с подшипником вниз и наклонив её, вытащите из отверстия в вилке, тем самым вилки разъединятся и вам останется выбить крестовину из последней вилки.

4. Из последней вилки выбить её будет сложнее, так же приложив головку и подложив что ни будь под низ (Чтобы вилка на весу была, смотрите фото ниже), попытайтесь её выбить сверху и наклонив крестовину, выньте её из нижнего отверстия как это на маленькой фотографии показано.

Примечание! Другая крестовина которая располагается в том месте где кардан к редуктору цепляется, снимается точно так же, снимать крестовины вообще не бойтесь, они под замену, поэтому с ними можно делать что хочешь, выбивать, пилить и так далее, главное вилки не повредите карданных валов и тогда всё нормально будет!

5. Установка крестовин начинается с того, что с них нужно будет снять по две чашки и тогда крестовина станет намного компактней и с лёгкостью её можно будет засунуть в вилку, после засовывания эти чашки устанавливаются на своё место при помощи молотка из мягкого металла и прокладки, забивать чашки нужно до того, пока канавка не будет хорошо видна в которую стопорное кольцо устанавливается, когда всё завершите, то же самое проделайте с другими двумя чашками и установите ещё одну вилку (Главное всё по меткам сориентируйте) и кстати, при установке чашек и их снятии будьте аккуратны, потому что внутри них находятся шарики, которые нельзя рассыпать, так как их очень сложно будет засунуть обратно (см. маленькое фото).

Примечание! Во время проведения всей работы, могут возникнуть такого рода проблемы: Не снимаются крестовины из-за того что они закисли (Заржавели), бороться с этим можно при помощи керосина, просто смочите им детали или чем то наподобие такой жидкости и потрите металлической щёткой это поможет и кстати, когда крестовины будут сняты, их посадочные места с помощью щётки зачистите, особенно те места куда стопорные кольца устанавливаются, это обязательно!

Дополнительный видео-ролик: Наглядная инструкция по замене крестовин карданного вала, показана в видео-ролике который расположен чуть ниже:

Устройство крестовины кардана

КК представляет собой шарнир, обеспечивающий соосность всех вращающихся элементов, и состоит из:

• чашек;
• игольчатых подшипников;
• стопорных колец;
• уплотнительных манжет.

Каждая КК имеет четыре чашки, которые являются выступающими элементами узла. Все их необходимо периодически проверять на вращение, которое должно быть плавным и ровным. Для проверки наличия смазки чашки легко снимаются.

Подшипники предназначены для движения крестовины в разных плоскостях. Игольчатые элементы, расположенные в чашках, фиксируются с помощью стопорных колец и предотвращают смещение подшипников во время вращения. Размер колец зависит от диаметра осевого зазора. Подбирают их с помощью четырёхлепесткового щупа, которым измеряют расстояние от чашки до края канавки — это и будет диаметр ограничительного кольца. В зависимости от размеров крестовин на ВАЗ 2107 устанавливаются кольца толщиной 1.50, 1.52, 1.56, 1.59 или 1.62 мм.

Симптомы поломки

Основным признаком повреждения крестовины карданного вала является появление стуков в районе моста при начале движения и переключении передач. Определить поломку можно проведя простейшую диагностику автомобиля, для чего его загоняют на яму или эстакаду, после чего руками расшатывают карданный вал вверх-вниз и влево-вправо. Если появился заметный люфт крестовины, то необходимо выполнить замену этого узла. Затягивать с ремонтом не следует, так как вышедшая из строя крестовина быстро приводит к повреждению подвесных подшипников, а такая работа имеет высокую стоимость, при этом выполнить ее самостоятельно не представляется возможным. Поэтому уже при первых признаках поломки крестовины следует выполнять ее замену.

Признаки неисправности крестовин ВАЗ 2107

Неисправности крестовин обычно связаны с износом уплотнительных манжет и попаданием внутрь подшипников грязи, которая, обладая абразивными свойствами, начинает разрушать металл. Проявляется это следующим образом.

• на скорости около 90 км/ч ощущаются характерные удары снизу;
• при включении задней скорости появляется вибрация;
• при раскачивании карданного вала из стороны в сторону обнаруживается люфт.

Горазда проще идентифицировать неисправность крестовин на снятом кардане. Если подшипники разрушены, то шарнир будет плохо вращаться в одной из плоскостей, появятся звуки, напоминающие хруст или шуршание.

Щелчки при трогании

Первым признаком неисправного карданного шарнира являются звонкие щелчки при включении первой скорости в начале движения. При появлении таких звуков, напоминающих кастрюльный звон, рекомендуется повращать руками части кардана в разные стороны, удерживая при этом шарниры. Если обнаружится большой люфт, крестовины нужно заменить. Примечательно, что иногда щелчки могут появляться лишь при резком старте с места, а при плавном начале движения их может и не быть.

Вибрация

Часто при неисправных крестовинах во время движения задним ходом появляется вибрация. Иногда она не исчезает и после замены крестовин, но начинает проявляться на средней скорости. Более того, вибрация может стать ещё сильнее, чем до замены КК. Такие ситуации являются следствием несоблюдения соосности элементов кардана при его сборке.

Иногда вибрация сохраняется даже после грамотно выполненной работы. Причиной этого обычно является использование при замене КК некачественных изделий. Специалисты советуют перед установкой новых крестовин простукать чашки со всех сторон металлической трубкой. Это позволит сдвинуть заевшие стопорные кольца, и вибрация исчезнет.

Назначение крестовин кардана ВАЗ 2107

Необходимость использования крестовин кардана (КК) в конструкции автомобиля обусловлена изменениями положения валов относительно друг друга во время движения. Если бы оси этих валов постоянно находились на одной прямой, то крестовины были бы не нужны. Однако при движении расстояние между осями изменяется как в вертикальной, так и в горизонтальной плоскостях.

Карданное соединение участвует в передаче крутящего момента от КПП к ведущим мостам. Благодаря КК обеспечивается гибкое соединение двигателя ВАЗ 2107 с ведущим задним мостом. Конструкцией кардана предусмотрены также шарниры, промежуточные опоры и соединительные устройства. Но именно крестовины отвечают за передачу крутящего момента при постоянно меняющихся углах между валами во время движения.
