Замена крестовины карданного вала ВАЗ 2107.
Без снятия карданного вала, крестовину заменить не получится. Для снятия кардана откручиваем два болта на 13 крепления подвесного подшипника.
После чего, на всякий случай, делаем метки на соединении кардана с хвостовиком заднего моста и после этого, откручиваем четыре гайки крепления кардана к хвостовику.
Если они не откручиваются, то срезаем их болгаркой или зубилом. Сейчас можно снять кардан вытащив его в сторону моста.
Первое, что делаем на снятом кардане — это ставим метки на всех его частях, что бы после сборки не было биений и вибрации.
Ставим метки на валу
Как снять крестовину с кардана ВАЗ 2107.

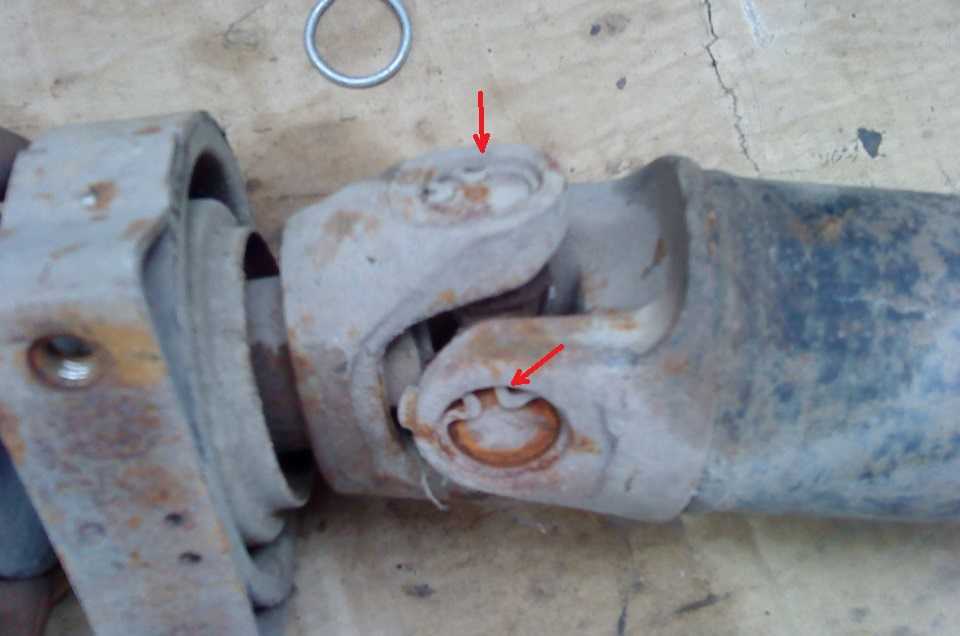

Вот и настал тот момент, ради которого снимался кардан. Теперь, что бы снять крестовину с кардана ВАЗ 2107, 2106 и остальных машин семейства классики, вытаскиваем стопорные кольца.
Берем оправку подходящего размера, так же хорошо подходит удлинитель из инструментального набора, и вбиваем до упора крестовину.

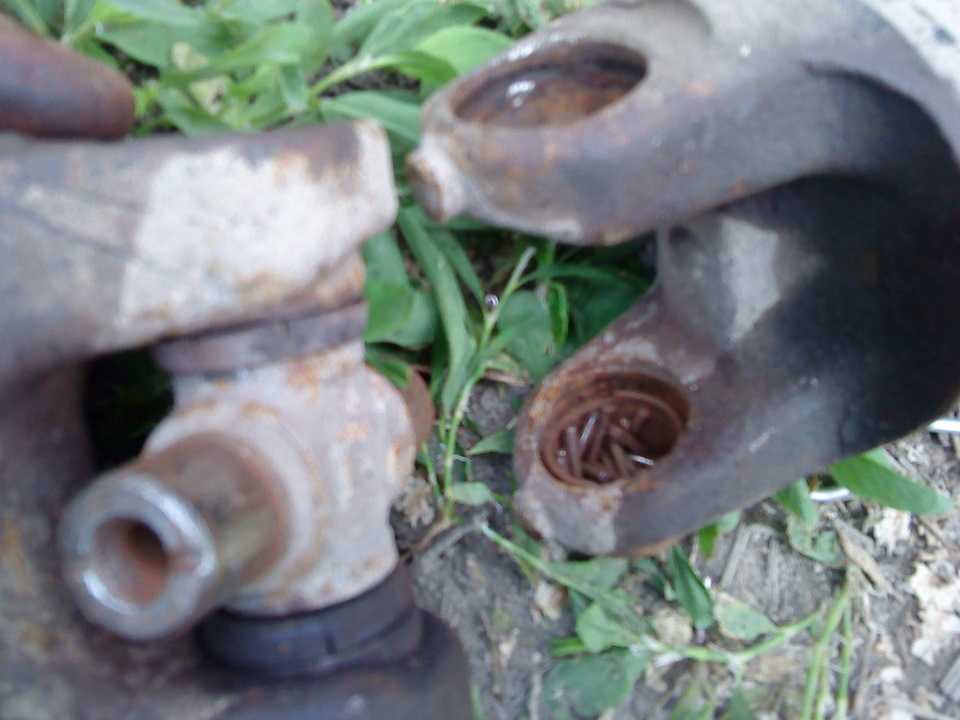

Сбиваем колпачок, который вылез и вбиваем в получившееся отверстие крестовину в обратную сторону и сбиваем второй колпачок. Теперь под определённым углом крестовина снимается и две половины вала разъединяются.
Проделываем эти же действия с оставшимися двумя колпачками. Всё, теперь Вы знайте как снять крестовину с кардана ваз 2107! Ставим новую!
Как заменить крестовину на кардане ВАЗ 2107.
Перед тем, как заменить крестовину на кардане ВАЗ 2107, необходимо снять с неё колпачки и проверить наличие смазки в них. Если её нет то промажте литолом или смазкой для шрузов. Так же прочистите посадочные отверстия колпачков крестовины.
Перед установкой крестовины, смажте отверстия в которые вставляются колпачки моторным маслом, отработкой или на крайний случай литолом. Это делается, для того, чтобы колпачки запрессовывались с меньшим усилием.
Аккуратно вставив в одну из половин вала крестовину без колпачков, прижимаем её к той стороне, с какой будем вставлять колпачок, насаживаем его, что бы ничего не высыпалось и начинаем забивать колпачок. Ставим стопорное кольцо со стороны забитого колеса. Забиваем колпачок с другой стороны и устанавливаем стопорное кольцо.
Те же действия проделываем с другой половиной вала, не забыв предварительно совместить метки! Работа сделана, произведена замена крестовины карданного вала ВАЗ 2107! Можно устанавливать кардан на место.
Устройство карданного вала и крестовины
Кардан или карданный вал – это часть трансмиссии автомобиля, имеющего полный привод или привод задних колес. Основная задача вала заключается в передаче крутящего момента от коробки переключения передач (КПП) к редуктору заднего или заднего моста, поэтому саму деталь механики называют «промежуточное звено».
Как устроен карданный вал в автомобиле
Крестовина – это металлический шарнир, имеющий крестообразную форму. Он предназначен для обеспечения сносности вращающихся деталей-элементов трансмиссии. Сроки жизни кардана и самой системы напрямую зависит от их состояния. У автомобилей с задним приводом в неподвижном состоянии находится двигатель, КПП и передний вал, а колеса вместе с задним мостом находятся в постоянном движении (они двигаются относительно вертикальной оси кузова авто). В процессе движения транспортного средства между задней передачей и карданным валом постоянно меняется, поэтому здесь и нужна крестовина. Она обеспечивает подвижное соединение между деталями в условиях постоянного изменения угла.
Как устроена крестовина карданного вала

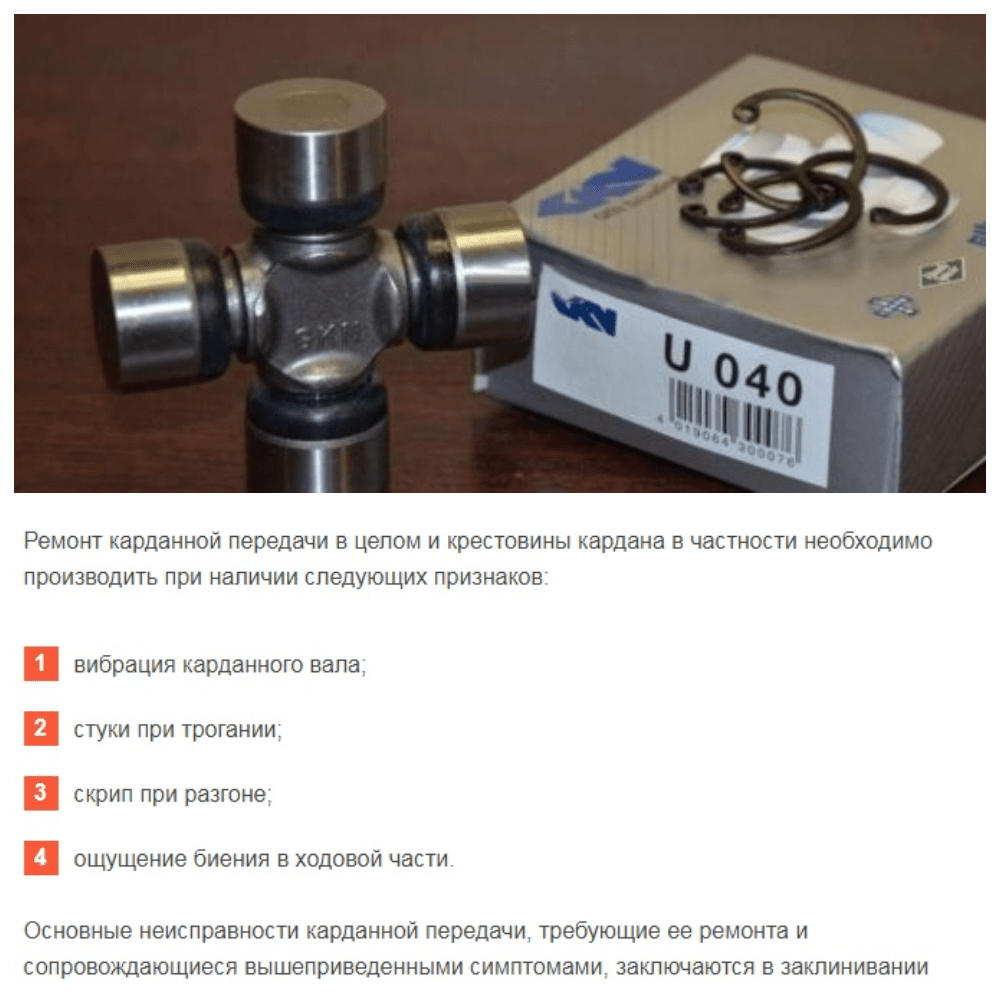

Признаки неисправности
Главным предвестником неисправности крестовины карданного вала является металлический стук, который возникает при движении. Но кроме стука водитель может услышать треск, скрежет или даже скрип. Игнорировать эти признаки нельзя, так как даже незначительные неисправности крестовины могут негативно сказаться на функционировании всей системы, что в итоге может привести к ДТП. Как показывает практика, чаще всего изнашиваются подшипники крестовины или увеличивается зазор в шарнире карданного вала.
Неисправности крестовины кардана
Безусловно, на состояние крестовины влияет много различных факторов, среди которых качество дорог и манера вождения. И если в первом случае от водителя ничего не зависит, то во втором он может сам повлиять на работоспособность систем своего автомобиля. Плохо влияют на состояние ходовой части регулярные поездки по пересеченной местности, которые создают серьезные нагрузки на транспортное средство. Само расположение крестовины не является самым благоприятным в данном случае (она достаточно близко находится от земли), поэтому деталь постоянно подвергается воздействию внешних факторов, таких как вода, грязь и пыль.
Какую крестовину выбрать
Выбирая крестовину нельзя полагаться только на ее стоимость. Это деталь, работающая в интенсивном режиме, поэтому она должна быть высококачественной. Специалисты рекомендуют выбирать крестовину со специальной пресс-масленкой. Наличие смазки позволит продлить ее срок эксплуатации. Можно даже в самом магазине провести несложный тест на качество детали. Для его выполнения нужно подготовить маленькое зеркало или кусок стекла. Расположите крестовину на поверхность стекла и, взявшись за два противоположные ее концы, покачайте крестовину. После этого повторите операцию с другими концами.
Переверните деталь и сделайте все заново. Если во время теста крестовина будет издавать характерный стук, тогда от ее покупки все-таки лучше отказаться. Чтобы впредь не сталкиваться с такими проблемами при покупке, лучше отдавать предпочтение только известным производителям. Ниже представлены лучшие мировые бренды.
Таблица. Обзор популярных производителей крестовин.
| Название бренда, фото | Описание |
|---|---|
 GMB |
Компания была основана еще в 40-х годах, выпуская карданные валы, комплектующие рулевого управления, трансмиссий и других автомобильных узлов. Спустя годы GMB сумела стать лидером в своей сфере. |
 Sicit |
Известный итальянский производитель, специализирующийся на производстве крестовин карданных валов и прочих деталей ходовой части автомобиля. |
 Welte |
Германская промышленная компания, которая начала свою работу еще в 1952 году. Специализируется на производстве карданных валов и их комплектующих для автомобилей. За многие работы компания сумела завоевать доверие среди автомобилистов всего мира, предоставляя лишь высококачественную продукцию. |
 АДС |
Отечественный производитель, работающий в сфере производства качественных запчастей на протяжении 60 лет. Компания ОАО «Автодеталь-Сервис» (сокращенно – АДС) является главным поставщиком российского автопрома. Продукция отличается высоким качеством и в то же время низкой стоимостью. |
 ОАО «Автоваз» |
Еще один представитель отечественного автопрома. Производство сосредоточено в небезызвестном городе Тольятти, где компания создает надежные и качественные элементы, способствующие длительной эксплуатации транспортного средства. |
 F.B.Cardan |
Известный мировой производитель перекрестных соединений для карданных валов. Продукция подходит для большинства современных моделей автомобилей. Компания находится в Италии. |
