Замена крана отопителя lada 21055 (ваз 21055)

Что такое кран печки ВАЗ 2107

Для обогрева салона ВАЗ 2107 используется тепло антифриза, циркулирующего в системе охлаждения мотора. Для отбора тепла используется радиатор отопителя, который подключен к системе охлаждения двумя шлангами. Вентилятор отопителя прогоняет через радиатор поток воздуха, который нагревается и попадает в салон. Однако не всегда в салоне необходим подогретый воздух. Если включить обдув стекол летом, чтобы они не запотели во время дождя, подогрев воздуха будет излишним. Чтобы исключить подогрев воздуха, в контур системы отопления включен кран печки ВАЗ 2107, который предотвращает попадание в радиатор печки горячего антифриза. Тогда воздух, подаваемый вентилятором, не нагревается и салон не отапливается в теплое время года.

Кран закреплен на радиаторе двумя болтами, а для герметизации соединения используется резиновая прокладка. Рабочая часть крана соединена посредством жесткого троса управления с рычагом на передней панели машины. Перемещая рычаг, можно открывать и закрывать кран, регулируя температуру воздуха, поступающего в салон автомобиля.

Обычно зимой краник печки ВАЗ 2107 открыт, а летом полностью закрыт.

Порядок замены краника печки.

Смену крана отопителя проделывайте на холодном двигателе. Подложите под ноги ветошь для впитывания пролитой жидкости. Произведём замену краника печки без снятия торпеды. Всё что нам нужно, так это добраться до места, где находится кран отопителя на Калине.

Снимаем корпус воздушного фильтра.
Снимаем модуль зажигания.
Откручиваем болт и сливаем антифриз
Откручиваем гайку в том месте, где патрубки печки проходят в салон.
Снимаем верхний патрубок печки с термостата.
Снимаем нижний патрубок.
Переходим в салон.
Отсоединяем трос газа от педали.
Снимаем педаль газа вместе с кронштейном.
Откручиваем крышку радиатора печки.
Отгибаем металлическую деталь, которая размещается слева от корпуса печки.
Выкрутите частично один болт крепления ручного тормоза, другой выкрутите полностью. Теперь вы можете открутить саморезы тоннеля.
Отсоединяем фишку прикуривателя, блок предохранителей.
Окручиваем и разбираем переднюю консоль. Всё видно и доступно, нет ничего сложного.
Снимаем пепельницу. В месте аварийной кнопки расположены две заглушки. Когда вытащите, то под ними увидите саморезы.
Все фишки и провода подпишите и пронумеруйте. Тогда при сборке не будет никаких осложнений.
Вытащите электронный блок управления (ЭБУ) так далеко, насколько позволят провода. Разместите в надёжном месте, главное, подальше от отопителя.
Теперь вам придётся открутить все болты, которые встретятся вам в процессе разборки. Только тогда можно будет полностью демонтировать переднюю консоль.
Снимите панель торпеды, отодвиньте в сторону радиатор, и тогда достанете воздуховод. Вы добрались до места, где стоит кран печки Калина.

Извлеките старый кран, установите новый и соберите все, соблюдая обратный порядок действий. Рекомендуем также поменять патрубки, идущие к радиатору от краника.

Список новых запчастей и набор инструмента для замены

На отечественном рынке автозапчастей, новый кран отопителя представлен широким ассортиментом, как от различных производителей, так и типов исполнения внутреннего механизма: керамический, шаровый и мембранный. Наиболее долговечный эксплуатационный срок имеет керамический, обладающий к тому же и высокой теплопроводностью, именно по этой причине автопроизводитель и рекомендует использовать эту деталь для замены крана отопителя на ВАЗ 2107 с инжекторным или карбюраторным двигателем.

Подбирая новые детали для устранения поломки, следует отдавать предпочтение тем, которые прошли сертифицирование автопроизводителем и имеют следующие артикулы:

кран отопителя (арт. 2101 – 8101150 — 22);
новые уплотнительные прокладки (арт. 85РШХ);
новый патрубок крана радиатора печки (арт. 85РШХ);
две металлические стяжки патрубка (арт. 85РШХ);
банка новой охлаждающей жидкости.

Замена неисправной детали не требует применение какого – либо специализированного инструмента, провести все работы возможно с помощью таких ключей:

набор стандартных отверток;
два рожково – накидных ключа диаметром 7 и 10 мм;
обычные плоскогубцы;
герметик;
пустую емкость не менее 4 л. для слива охлаждающей жидкости двигателя;
перчатки для рук, защищающие их от случайных повреждений.

Лицензированные АвтоВАЗом сервисные центры, проводят устранение данной неисправности за 1500 – 2000 рублей без учета стоимости новых запчастей, а в частных мастерских, за эту работу понадобится заплатить от 1000 до 1500 рублей (цены на декабрь 2018 года). Ознакомившись с приведенным ниже пошаговым описанием, вы без труда сможете выполнить все этапы ремонта своими руками.

Когда нужна замена крана отопителя?

Ремонтировать кран отопителя на автомобиле Лада Калина требуется в двух случаях:

Краник «закисает» или «прикипает».
Изделие протекает в местах соединений.

Не имеет значения, что стало причиной неисправности, изделие следует заменить. Иначе последствия будут более серьёзные. Признаки неисправного краника:

В салоне присутствует запах охлаждающей жидкости.
Заметили следы охладителя на полу авто.
Печку включили, а тепла нет.

Протекание краника печки считается не просто очередной неприятностью, которая затопит салон, а опасностью для ЭБУ автомобиля. Если заметили под ногами следы жидкости, то сразу проведите осмотр, найдите возможную причину утечки. Воспользуйтесь дополнительным освещением или фонариком, чтобы быстро осмотреть краник отопителя. Кроме крана, причиной протекания антифриза могут оказаться повреждения в патрубках или радиаторе. Вы теперь знаете, где находится краник печки на Калине. Если определили источник протекания, которым оказался кран, то нужно срочно заменить.

Работы по замене крана отопителя

Новый кран отопителя с двумя прокладками.
Силиконовый герметик.
Пара хомутиков диаметром 16-23 мм.
Тосол или антифриз (зависит от того, чем вы пользуетесь).

Необходимо выбрать, какой кран отопителя лучше всего подойдет для вашего автомобиля. Стоит отдать предпочтение тем моделям, в конструкции которых использована керамика. Детали, содержащие пластик, лучше не брать, потому что срок их службы значительно меньше.

Помните, что в системе осталось небольшое количество жидкости, поэтому часть ее может вытечь на пол. Заранее постелите плотную ветошь под кран отопителя для улавливания излишков. Металлические патрубки, идущие в моторный отсек, обязательно должны быть демонтированы. Старые прокладки сразу же выбрасывайте в мусорное ведро.

Прокачка нужна для того, чтобы избавиться от воздушных пробок в системах отопления и охлаждения. Заливаете в радиатор и расширительный бачок жидкость, полностью открываете кран отопителя и заводите двигатель, давая ему прогреться. При прогреве не забывайте обжимать патрубки руками, надев плотные перчатки, чтобы выгнать из каналов максимальное количество воздуха.

https://youtube.com/watch?v=WU6ywPQrUw4

Источники

http://site-car.ru/zamena-krana-otopitelya-na-vaz-2107/
http://remont-vaz2106.ru/vaz-2105-zamena-krana-otopitelya
http://expertvaz.ru/2107/zamena-krana-otopitelya.html

Назначение и принцип работы крана печки на ВАЗ 2107

Если коротко, то назначение печного крана состоит в том, чтобы дать водителю возможность переключаться между «летним» и «зимним» режимами обогрева салона. Чтобы понять, о чём идёт речь, необходимо разобраться, как работает отопительная система «семёрки».

Топливные краны на всех без исключения «семёрках» были мембраннымии

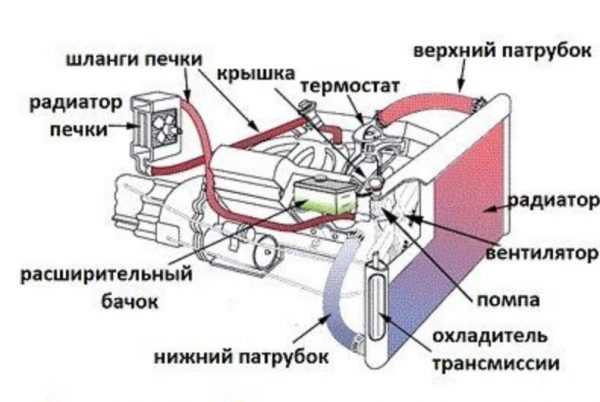

Итак, двигатель ВАЗ 2107 охлаждается антифризом, циркулирующим в так называемой рубашке. Антифриз проходит через рубашку, забирает тепло от двигателя и нагревается до кипения. Эту кипящую жидкость необходимо как-то охладить. Для этого антифриз по системе специальных патрубков направляется из рубашки в главный радиатор, который непрерывно обдувается массивным вентилятором.

В системе охлаждения двигателя «семёрки» есть два радиатора: главный и отопительный

Проходя через главный радиатор, антифриз остывает и уходит обратно в двигатель, на следующий цикл охлаждения. Радиатор (который в ранних «семёрках» выполнялся исключительно из меди) после прохождения антифриза сильно нагревается. А вентилятор, непрерывно обдувающий этот радиатор, создаёт мощный поток горячего воздуха. В холодную погоду этот воздух направляется в салон.

Помимо основного радиатора в «семёрке» имеется малый отопительный радиатор. Именно на нём установлен отопительный кран.

Отопительный кран на «семёрке» крепится непосредственно к печному радиатору

В зимнее время этот кран постоянно открыт, так что горячий антифриз из основного радиатора идёт в печной радиатор, нагревая и его. У малого радиатора есть свой небольшой вентилятор, который и подаёт разогретый воздух непосредственно в салон машины по специальным воздушным магистралям.

Отопительная система «семёрки» имеет собственный вентилятор и сложную систему воздухопроводов

Летом необходимости в обогреве салона нет, поэтому водитель закрывает отопительный кран. Это даёт возможность использовать отопительный вентилятор, не нагревая салона (к примеру, для проветривания, или когда запотели стёкла). То есть отопительный кран необходим для быстрого переключения между малым и большим кругами циркуляции антифриза в системе отопления «семёрки».

Как заменить кран на ВАЗ 2101-2107 «классика», «Волга», «Нива», «Ока» (порядок работ)

Операции по замене крана отопителя на различных автомобилях очень схожи и отличаются в основном необходимостью в демонтаже некоторых деталей для осуществления доступа к вышедшему из строя крану.

На заметку: краник печки от «Жигулей» подходит и к автомобилям «Волга», «Нива», «Ока».

Далее будет подробно рассмотрена замена крана на автомобилях ВАЗ 2101-07 «классика».

По инструкции, перед тем как приступить к снятию патрубков, необходимо слить жидкость из системы охлаждения двигателя. Эту операцию можно опустить, учитывая тот факт, что радиатор печки и патрубки находятся выше уровня основного радиатора. При этом следует учесть, что какая-то часть охлаждающей жидкости все равно вытечет, поэтому необходимо иметь под рукой небольшую емкость.

Отверткой ослабляем затяжку хомутов и снимаем шланги с труб радиатора отопителя. Не забудьте подставить емкость для слива вытекающей из патрубков охлаждающей жидкости под шланги.

Ключом на «8» отворачиваем два самореза и снимаем уплотнитель с труб радиатора.

В салоне машины снимаем полку панели приборов. Для удобства снимаем корпус вещевого ящика. На ВАЗ 2104, 2107 с панелью приборов с боковыми воздуховодами, необходимо также демонтировать воздухопровод, отвернув гайку на «10» и поддев шлицевой отверткой защелки по периметру.

Ключом на «7» ослабляем затяжку винта и отсоединяем тягу привода крана печки (1).

Ключом на «10» отворачиваем две гайки крепления крана к радиатору отопителя (2) и снимаем кран отопителя вместе с впускной трубой и резиновой прокладкой.

Ключом на «10» отворачиваем две гайки и отсоединяем от крана впускной патрубок с прокладкой

Обратите внимание на профиль прокладки.. Снимаем и переставляем на новый кран скобу крепления тяги привода.

Снимаем и переставляем на новый кран скобу крепления тяги привода.

Совет: «старые» металлические хомуты для шлангов лучше заменить на новые усиленные (синего цвета).

Устанавливаем новый кран с новыми прокладками в порядке, обратном снятию. Для «перестраховки» наносим герметик на поверхность состыковки крана и радиатора, а также крана и трубы впускного патрубка.

Заполняем жидкостью систему охлаждения двигателя (при полном сливе) или доливаем часть жидкости, которая вытекла из патрубков и радиатора при замене, и убеждаемся в герметичности соединения крана с радиатором отопителя и впускным патрубком.

Причины повышенного шума отопителя ВА

Возможно, просто отстегнулась нижняя часть корпуса, которая крепится с помощью крючков — застежек. Если это так — достаточно вернуть их на место. Также очень часты случаи, когда просто отламываются выступы, за которые зацепляют эти фиксаторы. Тут уже выходов не много — либо что-то колхозить, либо купить новый корпус отопителя.
Визг может появлятся из-за неодинаковых коэффициентов расширения вала (сталь) и латунь (втулка). Этот визг характерный при очень низких температурах, при достаточно долгой эксплуатации (соответственно износе). Выход — замена либо электродвигателя в сборе, либо замена втулочек с последующей обработкой их райбером.
Визг также могут издавать текстолитовые шайбы, которые установлены для устранения осевого люфта. Они имеются по обе стороны вала электродвигателя. Как с этим бороться — рассмотрим далее.

Устранения визга отопителя ВАЗ

Для устранения этого вида шума вам необходимо снять вентилятор, очистить от пыли и грязи. Имейте в виду, что эти работы имеют отношение к электросети автомобиля, поэтому перед началом работ, необходимо отключить массу! Я не буду в пределах этого поста рассказывать о том, как снять вентилятор отопителя, будет интересно — будут посты об этом.

По сути, нам необходимо устранить осевой люфт двигателя вентилятора. Сделать это нужно с помощью шайб из фторопласта или аналогичного материала.

Главное, чтобы между этими материалами создавалось минимальное трение. Также не лишним будет смазать подшипники густой не реагирующей на температуру смазкой. Примером такой смазки может служить «МС-1000».

Далее осталось только разобрать электродвигатель вентилятора, изготовить необходимое количество шайбочек, смазать все, собрать электродвигатель. Имейте в виду, что устранение шума вентилятора с помощью моторного масла — кратковременное улучшение, а в последствии получите то, что было сначала. Моторные масла — слишком редкие, они очень быстро вытекают и высыхают.

Что вы получите в итоге? После смазки, вентилятор будет вращаться быстрее и тише, также пропадет визг в холодную погоду.

Выход из строя моторчика печки на классике — одна из распространенных проблем системы отопления и вентиляции. Но, чаще всего, автолюбители сталкиваются с тем, что электродвигатель вентилятора начинает работать со свистом, скрипом, появляется гул и другие непонятные звуки.

В этих случаях можно на некоторое время восстановить нормальную работу моторчика. Для этого следует разобрать двигатель, промыть его от грязи, пыли и смазать втулки и другие трущиеся детали графитной смазкой. Для подшипников подойдет смазка Литол-24.

На заметку: моторчик печки на подшипниках более надежный и менее шумный по сравнению с мотором на втулках.

Также следует убедиться в том, что крыльчатка не задевает корпус (кожух). При необходимости слегка подточите лопасти.

Сколько стоит новый мотор печки?

Моторчики обычно продаются в сборе с крыльчаткой или без. В Московском регионе (город Москва и область) цена за новый мотор печки на подшипнике с крыльчаткой для автомобилей ВАЗ 2101-07, ОКА, ВАЗ 2121 НИВА составляет около 500-600 рублей. Без крыльчатки — на 100 рублей дешевле.

Характеристики электродвигателя вентилятора печки:

Номинальное напряжение 12 В
Номинальная мощность 20 Вт
Максимальный ток 5,0 A
Номинальная частота вращения 3000 мин −1
Масса 0,85 кг.

Применяется на следующих автомобилях: ВАЗ 2101…2107, 2121 «Нива», 1111 «Ока».

Еще несколько советов:

Желательно прямо в магазине проверить работу моторчика. После покупки обязательно сохраняйте чек.

Были даже смешные случаи продажи бракованных изделий, когда моторчик печки крутил в обратную сторону, и люди жаловались на плохую работу вентилятора, причем все провода (масса, и другие выводы) были подключены верно.

Проблема заключалась в том, что сборщики на заводе перепутали провода, припаяв их к другим щеткам. Поэтому в наше время не стоит ничему удивляться, и даже моторчику печки с вентилятором, который дует в другую сторону!

Источники

http://tuningvaz.in/shum-otopitelya-vaz-2101-—-2107/
http://old-vaz.ru/ne-rabotaet-motor-ventilyatora-pechki.html

Что делать, если моторчик печки не работает (не включается, не крутятся лопасти)?

Возможные причины неисправностей и способы их устранения:

Повреждены провода, окислены или неплотно надеты их наконечники.
Замыкание на «массу» обмотки якоря (сразу перегорает предохранитель).
Износ, зависание щеток электродвигателя, обрыв в обмотке якоря, окисление, износ коллектора.
Неисправен переключатель отопителя.

Электродвигатель вентилятора отопителя не работает на малых оборотах

Сгорел дополнительный резистор, повреждены его провода или неплотно надеты их наконечники.
Неисправен переключатель отопителя.

Якорь моторчика вентилятора печки вращается медленно

Загрязнен или окислен коллектор.
Заедание вала якоря в подшипниках (скрип, визг, может перегорать предохранитель).
Межвитковое замыкание обмотки якоря (может перегорать предохранитель).

Замена крана отопителя ВАЗ 2107

Прежде чем приступить к замене, следует подождать пока двигатель остынет. Перед началом работ необходимо слить тосол в подготовленную емкость. Замена крана отопителя ВАЗ 2107 производится следующим образом:

отсоединить подающий патрубок печки, который находится в подкапотном пространстве;
снять воздуховод печки, находящийся справа под передней панелью;

Примечание: воздуховод крепится не только гайками, но и пластиковыми защелками. Поэтому демонтаж воздуховода необходимо проводить аккуратно, чтобы не повредить защелки. Иначе нарушится герметичность и эффективность подачи воздуха к правому стеклу. Воздуховод с поврежденными защелками придется заменить.

открутить кожух управляющего троса и отстыковать последний от крана отопителя;
открутить две гайки, крепящие кран к радиатору печки (при снятии крана возможна утечка антифриза, поэтому необходимо подложить под него тряпку или губку);
вынуть кран отопителя;
открутить переходник, на который надевается подающий патрубок;
заменить резиновые прокладки между краном и переходником, краном и печкой;
прикрутить к новому крану переходник;
установить кран на место, затянуть гайки крепления;
присоединить управляющий трос, отрегулировав его так, чтоб кран полностью открывался/закрывался при перемещении рычага на передней панели;
установить и зафиксировать воздуховод и кожух троса;
пристыковать к крану подающий патрубок;
заполнить систему антифризом;
убедиться в отсутствии утечек;
завести и прогреть двигатель, удалить воздушные пробки;
долить антифриз в расширительный бачок до необходимого уровня.
