Разборка коробки
Повышенная шумность коробки передач может быть вызвана износом или выходом из строя ее подшипников валов, а также значительным износом шестерен и синхронизаторов. Чтобы определить, что вызывает повышенный шум, потребуется ее разборка.
Работа это довольно сложная в технологическом плане, и если автолюбитель не уверен в своих силах, то лучше обратиться на специализированное СТО, иначе в последующем неправильная сборка может привести более значительным последствиям, или же к тому, что коробка передач работать не будет.
Но, если решено было самому производить ремонт коробки передач ВАЗ-2107, то для этого потребуется набор ключей и головок, мощная отвертка, съемники для снятия подшипников.
Порядок работы.
Первым делом откручивают гайки с помощью которых крепится корпус рычага переключения и снимают рычаг с коробки.
Затем снимается кронштейн крепления выхлопной трубы. После этого откручиваются болты крепления задней и нижней крышек коробки. Этого будет достаточно, чтобы визуально определить состояние шестерен и синхронизаторов.
Если замечен значительный их износ, то, скорее всего причина повышенного шума в них. Но стоит также и проверить валы коробки на осевое смещение. Если таковое имеется, то подшипники также сильно изношены и требуют замены.
Для проведения работ по замене изношенных частей потребуется полная разборка коробки передач. Для этого вначале снимают заднюю крышку, открутив гайку ее крепления, доступ к которой возможен после снятия нижней крышки.
Для удобства ее снятия потребуется переместить вниз ползун 1-2 передачи. Затем несильно постукивая по крышке, снимают ее со шпилек.
Чтобы получить доступ к подшипнику 5-й передачи и заднего хода, нужно выпрессовать заглушку. После чего извлекается блок 5-й и передачи заднего хода.
Съемником аккуратно извлекается подшипник и сальник вторичного вала из корпуса крышки. При следах заметного их износа, они заменяются на новые.
Дальнейшая разборка
Для дальнейшей разборки коробки от нее отсоединяется картер сцепления. Это даст возможность доступа к сальнику передней крышки коробки. Если замечено подтекание масла, то сальник нужно заменить.
Дальше выкручивается болт подшипника передней крышки, болт блока шестерен и болт крепления промежуточного вала. После чего откручивается пластина, под которой находится пружины и фиксаторы ползунов.
Пружины и фиксаторы тоже изымаются, важно заметить, какая пружина стояла в каком гнезде, поскольку пружина 5-й передачи и заднего хода несколько длиннее. После этих процедур снимается блок шестерен
Но перед этим нужно запомнить расположение дистанционных колец. Вначале снимаются шестерни 5-й передачи вместе со штоком переключения. В большинстве случаев шестерни имеют ограничители хода в виде стопорных колец, снимать их нужно аккуратно

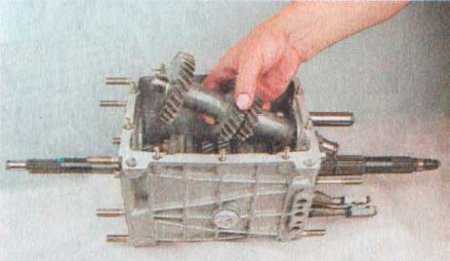

После этих процедур снимается блок шестерен. Но перед этим нужно запомнить расположение дистанционных колец. Вначале снимаются шестерни 5-й передачи вместе со штоком переключения. В большинстве случаев шестерни имеют ограничители хода в виде стопорных колец, снимать их нужно аккуратно.
Затем извлекается задний подшипник промежуточного вала и этот вал извлекается из корпуса. После этого из корпуса достается ползун, отвечающий за включение 3 и 4 передачи, заранее открутив от него болт крепления вилки включения.
Таким же образом извлекается ползун 1 и 2 передачи
При их извлечении важно не потерять блокировочные сухари, находящиеся в картере коробки
Закончив с ползунами можно извлекать первичный вал. Последующей операцией будет снятие стопорной пластины, за которой находится подшипник вторичного вала.
После его снятия появится возможность извлечения вторичного вала. Разборка завершена.
Повышенная шумность
После разборки нужно провести дефектовку деталей коробки. Если замечен сильный износ зубьев шестерни, они подлежат замене. Замену шестерен лучше производить по очереди. Чтобы не попутать шестерни.
Очень многие шестерни имеют стопорные кольца. Такую же дефектовку проходят и синхронизаторы. Заметив хоть незначительный их износ или повреждения – они заменяются.

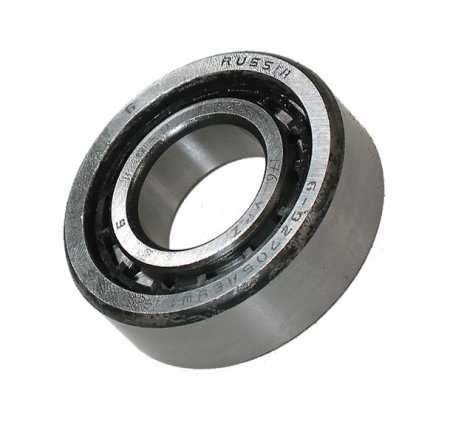

Особое внимание нужно приделить состоянию подшипников. Они не должны иметь люфта, появления глубоких беговых дорожек шариков
Хотя, даже если подшипник внешне и выглядит исправным его лучше заменить. Этим исключается возможность появления шума после сборки коробки.
Самопроизвольное выключение скорости
Если же ремонт коробки передач ВАЗ-2107 связан с самопроизвольным выключением какой-либо передачи, то в таком случае пристальному вниманию подлегают ползуны и фиксаторы.
Нужно осмотреть состояние посадочных мест фиксаторов. Если края посадочных мест имеют сильный износ, то ползуны нужно заменить.
Еще один метод восстановления посадочных мест используют некоторые умельцы. Для этого на посадочные места наносится слой металла при помощи сварочного аппарата. А затем при помощи болгарки в нанесенном металле вырезаются новые посадочные места.
Метод довольно прост, но не очень эффективен, поскольку нанесенный металл по своей структуре мягче, а значит, износ его будет значительно быстрее.
Фиксаторы, при ремонте желательно заменить, так же, как и пружины, которые поджимают их к ползунам.
Делается это потому, что пружины постоянно находятся в поджатом состоянии и со временем сседаются, из-за чего не создают должного усилия на фиксаторы.
Затрудненное переключение
Причинами затрудненного переключения передач может являться сильное загрязнение кулисы рычага или заедание ползунов.
Для того чтобы определить причину данной неисправности нужно взять корпус рычага переключения и проверить, нет ли заедания при перемещении рычага. Если таковой имеется, нужно установить причину и устранить ее.
Если же рычаг в корпусе перемещается без особых усилий, значит причина в ползунах. После снятия их с корпуса коробки передач, нужно внимательно осмотреть их. Обычно в местах заедания на ползунах остаются отметины в виде потертостей и царапин.
Затем нужно осмотреть посадочные места ползунов на наличие частиц, вызывающих заедание. Также как вариант может быть небольшой изгиб самого ползуна. В таком случае ползун заменяется.
Снятие коробки передач ВАЗ 2107
Сначала надо перекатить автомобиль на яму или на подъемник и снять минусовый провод аккумулятора. Это необходимо сделать для того, чтоб при отсоединении стартера не возникло короткое замыкание.
При постановке на яму следует затянуть ручной тормоз и подпереть задние колеса башмаками или кирпичами. Иначе машина может покатиться в процессе работы. При использовании подъемника этого не требуется.
Начать работу можно со снятия декоративного чехла рычага переключения передач. Затем необходимо извлечь распорную втулку рычага, для чего лучше воспользоваться тонкой отверткой или шилом, и снять рычаг вместе с втулкой.
Чтобы не потерять детали, лучше вставить распорную втулку обратно в рычаг КПП.
Под декоративным ковриком находятся четыре самореза, крепящие крышку Они откручиваются крестовой отверткой, после чего следует снять крышку вместе с поролоновым уплотнителем, чтобы избежать повреждения во время снятия КПП.
Далее следует перейти в яму (поднять автомобиль на подъемник).
Сначала следует снять приемную трубу глушителя и стартер.

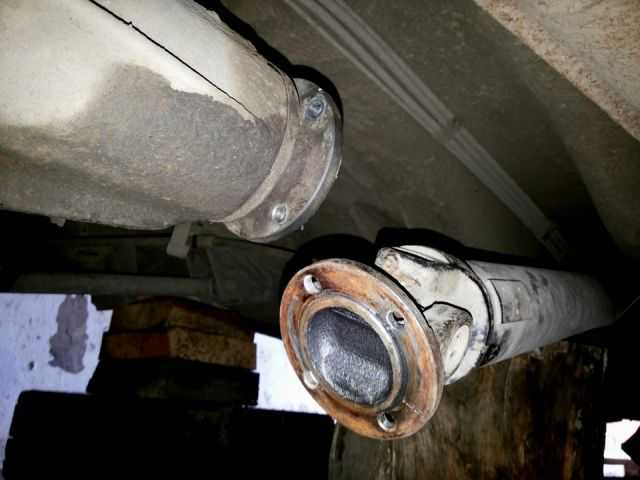

Для снятия кардана необходимо открутить болты крепления подвески кардана к кузову и соединения кардана с редуктором заднего моста. После этого кардан легко снимается со шлицов муфты.
Теперь нужно найти колодку проводов, подключенных к датчику фонаря заднего хода и отключить ее. Она крепится в правой части коробки. После чего необходимо открутить при помощи пассатижей гайку троса спидометра и снять его, после чего открутить болты крепления крышки кожуха сцепления и снять их.
Чтобы не получить травму и не повредить автомобиль, следует подстраховаться, подперев КПП. При работе с ямы это можно сделать при помощи короткого крепкого бруска и домкрата, или же при помощи длинного бруска в случае использования подъемника или ямы. Лучше подстраховаться при помощи подпорки или привлечь к работе напарников, которые будут поддерживать коробку передач в процессе демонтажа. Остается снять рабочий цилиндр сцепления и снять коробку передач.
Установка производится в обратном порядке.
Подтекание масла
Причинами подтекания масла, как уже говорилось, могут быть изношенные или поврежденные сальники. В принципе, в случаях, когда производится ремонт коробки передач ВАЗ-2107, сальники лучше всегда менять на новые.
Также, чтобы предупредить подтекание масла, все прокладки также лучше поменять на новые и во время сборки коробки передач использовать герметик. Все прокладки и сальники продаются одним ремкомплектом.
Еще одним вариантом подтекания может быть появление трещины в картере коробки или, как редкий случай, пробитие корпуса при сильном ударе по нему.
Ремонт коробки передач ВАЗ-2107 в таком случае сводится к замене картера или же заделке трещины или пробоя.
Самым простым методом будет заваривание трещины. Перед тем как воспользоваться сварочным аппаратом, края трещины засверливаются, для предотвращения дальнейшего ее увеличения, поверхность обезжиривается и производится заваривание.
В случае пробоя картера можно взять металлическую латку и приварить ее, тем самым заделав место пробития.
Еще одним вариантом является наложение металлической латки с последующим ее закреплением при помощи болтов. Для этого в картере вокруг пробоя делаются отверстия, и в них нарезается резьба. В латке также сверлятся отверстия, так чтобы они точно совпадали с отверстиями в картере.
Перед тем как закрепить латку между ней и картером помещается резиновая прокладка, вырезанная из камеры. Далее латка болтами поджимается к месту пробития, тем самым исключая вытекание масла.
Важно, при выборе болтов нужно учитывать их длину, чтобы они не выступали за внутреннюю поверхность картера и не мешали вращению шестерен. Коробка передач ВАЗ 2107 это не МКПП Мерседеса, Audi или другой иномарки, и работы здесь не на столько сложны, как может показаться
Коробка передач ВАЗ 2107 это не МКПП Мерседеса, Audi или другой иномарки, и работы здесь не на столько сложны, как может показаться.
Но все же стоит понимать, что если Вы хотите, чтобы Ваш автомобиль ездил, то к любому ремонту необходимо подходить грамотно, а для этого нужно быть специалистом, и прежде чем начинать такие работы, подумайте, а справитесь ли Вы с ними.
