Разборка, сборка и ремонт коробки передач на автомобиле лада гранта ваз 2190

Периодичность смены и типы используемого масла

Согласно предписаниям производителя, трансмиссионное масло в старых Грантах следует менять примерно с периодичностью в 70 000 километров пробега, или раз в пять лет (в зависимости от того, что наступит ранее). В случае с коробкой 2181 масло придется менять почти в три раза реже — раз в 200000 километров. Еще один важный аспект, который касается обслуживания КПП, — проверка уровня масла и его консистенции. Для более старых коробок установлен срок в 15 000 километров пробега между проверками, и в них имеется специальный щуп для контроля уровня. Коробка 2181 же не предусматривает контроль за уровнем масла, поэтому щупа в конструкции нет.

Вдобавок в коробках 2181 и 2190 значительно отличается объем масляного картера трансмиссии — в старых коробках он равен 3,3 литра, в новых — 2,2. Обязательно помните об этом при замене масла — недостаточный уровень масла (равно как и избыточный) на пользу коробке точно не пойдет.

Как правило, заводское масло, которое залито в коробки «Гранты», является полусинтетическим и относится к классу GL-4. Ниже приведены сведения о типах заливаемого заводского масла (это не значит, что стоит заливать именно такое — на рынке есть и более качественные варианты, но данные сведения могут пригодиться в том случае, если вы решили долить масло, а не производить полную замену):

— Для коробки 2190: ЛукОйл ТМ-4 и РОСНЕФТЬ KINETIC 80W85 (данные марки масел использовались недолго, в течение нескольких месяцев с начала выпуска Лада Гранта), ТАТНЕФТЬ ТРАНСЛЮКС маркировок ТМ-4-12, 75W85 (использовались с 2012 года);

— Для коробки 2181: ТАТНЕФТЬ ТРАНСЛЮКС и РОСНЕФТЬ KINETIC маркировки 75W85.

Автоматическая коробка передач

В 2012 году в АвтоВАЗ решились на выпуск автомобиля с автоматической трансмиссией. В конструкторском бюро решили, что изобретать велосипед нет никакого смысла. Проще всего оснастить машину проверенной временем гидромеханической автоматической коробкой на четыре передачи. Выбор пал на трансмиссию японского производства от компании Jatco. На Lada Granta поставили точно такую же АКПП, которой комплектовали многочисленные модели Nissan, Suzuki, – Jatco JF414E с электронным управлением. Коробка крайне надежная, выносливая, не особо требовательная к обслуживанию

Но важно придерживаться рекомендаций производителя и предписанной заводом инструкции по уходу за узлом. С должным подходом к техническому обслуживанию автоматическая коробка способна отработать свыше 200 тыс

км пробега без ремонта.

Оригинальной трансмиссионной жидкостью к этой АКПП является ATF EJ-1, подходит и Matic-S, который также можно лить в коробку, если ATF EJ-1 не удается раздобыть

Очень важно придерживаться регламента смены масла – каждые 40-50 тысяч километров. Каких-либо хронических «заболеваний» коробки в ходе эксплуатации отечественного автомобиля не было обнаружено

Если поломки и случаются, то, как правило, по вине автовладельца: агрессивный стиль вождения, несвоевременная замена жидкости ATF, перегрев узла. Помните, что коробка с гидротрансформатором не переносит буксировку и перегревы (горят фрикционы). Трансмиссия качественная, особых проблем не доставляет. Единственный недостаток модификации Лада Гранта с АКПП – высокая стоимость относительно авто с механикой.

Как заменить масло в коробке Лада Гранта самому

Прежде всего, перед заменой необходимо подготовить само масло, нужные ключи, ветошь, емкость для слива отработки, шланг и воронку, а также установить автомобиль на ровную площадку со смотровой ямой или поднять на подъемнике.

Еще в ряде случаев может потребоваться замена шайбы под выключатель заднего хода с артикулом 21080-3512115-00

Обратите внимание, часто шайба определяется по каталогам как прокладка пробки регулятора давления. При поиске аналогов и заменителей нет

Идем далее. Перед тем, как выкручивать сливную пробку, желательно прогреть коробку передач. Для этого не следует стоять и газовать на нейтральной передаче, как делают некоторые владельцы по ошибке. Коробка прогревается в работе, то есть под нагрузкой. Чтобы поднять температуру масла в КПП, нужно проехать на автомобиле 5-15 км (в зависимости от температуры окружающего воздуха).
После прогрева КПП автомобиль нужно загнать на яму или на подъемник, после чего нужно снять защиту ДВС и выкрутить контрольную пробку ключом на «17». Крайне желательно вывернуть данную пробку, так как в противном случае возникнут сложности с контролем уровня масла в КПП при замене.
Следующим шагом становится выкручивание выключателя, который находится сверху на картере. Чтобы получить доступ, нужно снимать фильтр. Для этого снимается минусовая клемма, откручиваются винты крепления. Кстати, хомут, который фиксирует шланг расширительного бачка, потребуется снять.
Затем нужно отключить разъем ДМРВ, а также разъем клапана адсорбера. Во втором случае нужно поджать язычок, и отвести в сторону клеммник. По окончании корпус фильтра можно отодвинуть, причем не следует отсоединять его от гофры.
Резиновые крепежи снимаются таким образом, что элемент из резины удерживается пассатижами, при этом корпус смещают назад, влево, а затем нужно подать его вперед. Снятие лучше начинать с опоры спереди слева.
Чтобы снять выключатель заднего хода на КПП, расположенный сверху на картере, нужно отсоединить разъем из пластика. Далее ключом на «22» корпус выключателя выкручивается

Обратите внимание, при его повторной установке, резьбу нужно промазать герметиком, при закручивании соблюдается момент затяжки на отметке 28-45 N·m.

После откручивания можно приступать к сливу масла из КПП Лада Гранта. Для этого потребуется открутить ключом на 17 нижнюю сливную пробку

Перед откручиванием под пробку ставится емкость, затем ключом выполняется 1.5-2 оборота. Далее пробку аккуратно откручивают от руки.
После того, как отработка из КПП вытечет полностью, можно чистой тряпкой протереть картер снаружи. После этого пробка закручивается, момент затяжки 29-46 «Ньютонов».
Теперь все готово к заправке свежего масла. Если представить, что масло заливается через отверстие выключателя, а контрольная пробка выкручена, тогда нужно поместить в отверстие выключателя шланг, установить воронку и заливать масло. Общий объем масла в КПП Лада Гранта составляет 3 литра, а заправочный обычно 2.2. литра. Масло нужно заливать постепенно, небольшими порциями.
Также можно заливать смазку и через контрольное отверстие (в этом случае выкручивать выключатель не нужно, однако заправка КПП маслом будет менее удобной, может понадобиться шприц, длинный гибкий шланг и т.д.). Еще добавим, что если контрольную пробку открутить не удалось, залейте в КПП ровно 2.2 литра масла.
Обратите внимание, при контроле уровня масла в КПП Гранта через отверстие, рекомендуется немного наклонить кузов вправо для получения максимально точного показателя. Чтобы наклонить кузов, можно положить в салон или багажник какой-либо груз, добиваясь небольшого угла наклона (не более 3 градусов).

После того, как уровень приблизился к нужно отметке, все пробки, выключатель (при его снятии) и другие соединения протягиваются рекомендуемыми моментами затяжки. Также на место ставится фильтр, защита ДВС. Перед установкой фильтра и защиты оптимально удалить чистыми тряпками потеки масла с катера КПП и других поверхностей.

Особенности трансмиссии — «автомата»

Данный агрегат снабжен несколькими режимами функционирования. Первые две передачи являются фиксированными. Также присутствует кнопка, позволяющая деактивировать режим «овер-драйв». Эта функция не позволяет агрегату переключиться на 4-ю ступень. Опция оказывает весомую помощь в момент обгона на трассе. Фиксированный режим передач был умышленно реализован конструкторами для обеспечения более эффективного подъема под уклон или при езде по легкому бездорожью. В зимний период данная автоматическая коробка передач не требует собственного длительного прогрева для осуществления старта. А вот чтобы заиметь возможность передвигаться на повышенной передаче (3-й), электроника «согласится» на такое действие только после температуры масла, преодолевшей 15-градусный барьер. 4-я ступень станет доступной после достижения LADA Granta температурой показателя, составляющего не менее 60 0С.

Для интересующихся техническими аспектами данной модели следует заметить факт отсутствия у моторов маховика, который конструкторы заменили на приводной диск.

Конструктивное расположение картера агрегата заставило разработчиков уменьшить клиренс. Электронный блок КПП расположился на заднем плане корпуса агрегата и ниже уровня левой фары. Некоторые владельцы высказывают предположения об опасности такового решения в случае ДТП. Однако создателями утверждается обратное. Автоматика позволяет активировать любой из режимов, что, по заверениям множества обладателей LADA Granta, весьма удобно.

Данная модификация практичной «Гранты» построена с ориентированием на городских потребителей, чему свидетельствуют настройки автоматического трансмиссионного агрегата. Коробка автомат способна порадовать резвыми откликами на «газ», шустрыми переключениями и отсутствием шумового сопровождения.

Здесь владельцам LADA Granta следует поразмыслить, какая из видов трансмиссий будет более подходящей для конкретного случая: механическая или коробка автомат? И теперь вы знаете какая коробка передач стоит.

Какую трансмиссионную жидкость приобрести

В магазинах вам могут предложить разные варианты трансмиссионной жидкости, но не каждая подходит для обновленной МКПП Лады Гранта. На заводе в нее заливают ТатьнефтьТранслюкс с вязкостью 75-85. Мы вам рекомендуем выбирать масла с вязкостью от 75 до 90, так как это самый оптимальный вариант для нашего климата.

В магазине вам важно найти оригинальное масло одной из марок:

Trans KP от ТНК (можно приобретать и аналогичное, но с пометкой Super);
Konenic;
Shell Transaxle Oil;
Роснефть;
Лукойл ТН4;
Новойл Транс КП;
Транс КП2 от ТНК.

Как поменять ГРМ ремень на Лада Гранта 16 клапанов

Специалисты рекомендуют в первую очередь обратить внимание на трансмиссионные жидкости от ТНК, например, под рекомендуемые для нашей местности идеально подходит Trans KP Super. Она прошла проверку уже многими автолюбителями и отмечена как одна из самых лучших для тросовой коробки

Интересные факты

Рассмотрим интересные факты, которые удалось узнать о новой коробке передач Лада Гранта:

КПП ВАЗ-2181 не будет устанавливаться на Приору, поскольку конструкторы посчитали, что это будет не рентабельным переделывать всю конструкцию силовых агрегатов.
Стоимость Лада Гранта и Калина 2 увеличилась на 5000-7000 руб. с внедрением новой КПП в автомобиль.
Согласно отзывам автовладельцев, первые экземпляры КПП с тросовым приводом были не совсем удачными и имели достаточно много недоработок: вибрация становилась слышимой после 70-80 тыс. пробега, вой коробки, повышенный износ деталей и прочее. На основании этого, завод-изготовитель внес коррективы в конструкцию и улучшил характеристики, но у многих автовладельцев впечатление от КПП с тросовым приводом ВАЗ-2181 осталось негативное.
Завод АВТОВаз продолжает разработку и модернизацию новой КПП, которая станет вторым поколение тросовых коробок передач. Устанавливать ее планируется на 2-е поколение Лада Гранта, которая сейчас идет в разработке. Конструкторы обещают, учесть опыт, полученный при разработке первого поколения и не допустить такой оплошности во второй раз.

Замена масла в АКПП

Рабочая жидкость в автоматической коробке передач заправляется заводом-изготовителем на весь срок ресурса автомобиля. То есть меняем масло в АКПП Лада Калина 2 или Гранта только при ремонте коробки передач, замене сальников и прокладок, снятии приводов колес и т.д. Проверку уровня и замену масла в АКПП (при необходимости) рекомендуется производить на аттестованном изготовителем ПССС. Если вы решили заменить масло в АКПП своими руками, тогда следуйте этой инструкции:

Открутить сливную пробку (№2) и переливную трубку (№3) с помощью ключа «на 19» и шестигранника «на 5».
Слить трансмиссионное масло в пустую тару, установить переливную пробку на место, а затем завернуть сливную пробку, установив на нее новое уплотнительное кольцо.
Заливаем около 1 литра нового масла в отверстие для щупа.

Проверка масла в АКПП должна производиться на прогретом двигателе (при температуре воздуха 20С требуется проехать около 10 минут, чтобы масло прогрелось до температуры 50-80С). Установить автомобиль на ровную поверхность, а затем:

при работающем двигателе установить рычаг коробки из положения «P» в «1».
переключить из положения «1» в «P», удерживая рычаг в течении 5 секунд в каждом промежуточном положении.
извлечь щуп, протереть его и вновь вставить в АКП до упора.
снова извлечь щуп и проверить уровень трансмиссионного масла, который должен находиться в пределах участка «А» для горячего масла.
в случае необходимости доливаем масло.

Напомним, в отличии от МКПП на которой может появится вой, коробка автомат хорошо зарекомендовала себя на протяжении нескольких десятилетий.

Фото: Бортовой журнал Vladim74

Ключевые слова: коробка передач лада гранта | коробка передач лада калина | коробка передач лада приора | коробка передач лада веста | коробка передач lada xray

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Как снять ручку КПП на автомобилях LADA (МКПП, АМТ или робот, АКПП)
Механическая тросовая коробка передач Лада Гранта, Калина 2 (устройство и отзывы)
Откуда вой коробки передач Лада Гранта, Калина 2 (МКПП-2181)

Устройство и отличия КПП с тросовым приводом

В отличии от обычной коробки передач, коробка с тросовым приводом получила некоторые улучшения и модернизации.

Для того чтобы понимать, как всё устроено, сравним стандартную КПП с маркировкой ВАЗ-2180 и новую ВАЗ-2181:

Для уменьшения вибрации издаваемые коробкой передач с тяговым приводом были установлены тросы от производителя Atsumitec.
Чтобы уменьшить усилие для переключения 1 и 2 передачи производитель установил многоконусные синхронизаторы.
Увеличился размер сцепления до 215 мм.
В связи с изменением трансмиссионной конструкции, стартер пришлось расположить вдоль мотора, а не КПП.
Для облегчения переключения передач пришлось уменьшить угол скоса зубьев синхронизатора со 125 градусов до 100.
Для устранения течи масла конструкторы перенесли механизм выбора передачи наверх. Но, этот нюанс дал толчок к разработке новой схемы переключения и изменения конструкции.
Уменьшился объем заливаемого смазочного материала с 3,3 л до 2,2 л.
Установлена селекторная пластина, которая позволяет более четко переключать передачи.
Совершен переход с минерального масла на полусинтетическое.
Чтобы случайно не включить задний ход была разработана специальная блокировка.

Основные элементы и комплектующие, которые сходят в устройство новой КПП можно увидеть на рисунках ниже:

ведущая шестерня главной передачи;
вторичный вал;
первичный вал;
вилка включения пятой передачи;
вилка включения третьей и четвертой передач;
выключатель фонарей заднего хода;
картер сцепления;
механизм переключения передач;
центральный фиксатор.

1 – шестерня первой передачи; 2 – промежуточные кольца; 3 – блокирующее кольцо; 4 – муфта синхронизатора; 5 – ступица муфты синхронизатора; 6 – фиксатор; 7 – шестерня второй передачи.

1 – рычаги выбора передач; 2 – штифт селекторной решетки; 3 – селекторная решетка; 4 – механизм блокировки заднего хода; 5 – центральная трехмерная пластина.

Таким образом, завод-изготовитель решил улучшить и модернизировать коробку переключения передач, которая была не надежная и имела достаточно много проблем. За счет новой улучшенной системы была уменьшена вибрация по кузову и ручки КПП. Передачи включатся, начали более четко, и пропали огромные люфты.

Каталожные номера и производство

Как известно, аналоги КПП выпускаются редко, а на отечественные автомобили тем более.

Поэтому, для коробки передач с тросовым приводом Лада Гранта существует один каталожный номер – 21810-1700012-00.

Какая трансмиссия лучше?

АвтоВАЗ действительно проделали огромный объем работы с целью предоставления автолюбителям популярной модели с различными типами трансмиссии. И механика, и автомат, и робот имеют свои преимущества и недостатки. Модель с МКПП стала массовой отчасти потому, что является самой доступной. Несмотря на временами возникающий гул и шум, автомобиль с 5-ступенчатой механикой остается неплохим выбором. Но для жителей больших городов лучше всего подойдет авто с АКПП.

Автомат с гидротрансформатором обеспечит комфортное управление машиной и не доставит серьёзных хлопот. Версия модели с АМТ считается технологичной, современной, но одновременно с этим наиболее проблемной. Есть вероятность, что в дальнейшем производитель откажется от робота, отдав предпочтение в сторону вариатора CVT, как это было сделано в Лада Веста. Седан с роботом можно купить как новым, так и с рук на вторичном рынке. Второй вариант самый опасный и непредсказуемый: часто на РКПП еще до 100 тыс. км пробега выходят из строя сервомеханизмы и изнашивается сцепление. Обслуживать и ремонтировать такой узел крайне накладно.

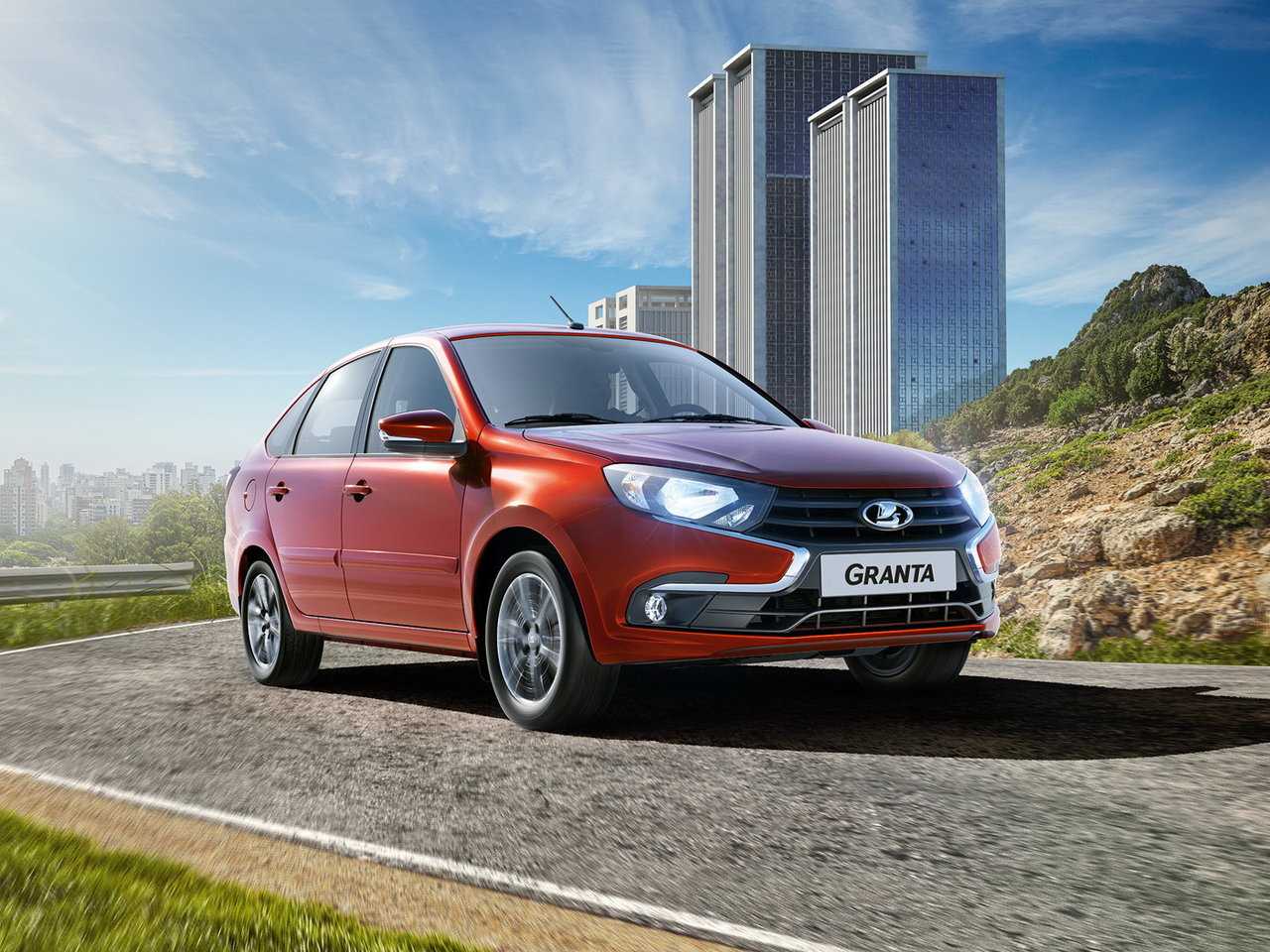

Лада Гранта

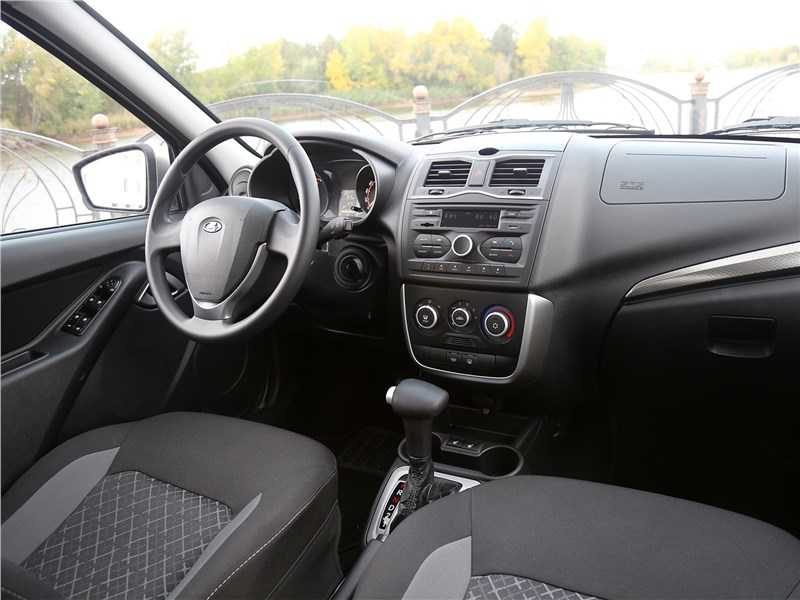

Интерьер Лада Гранта с АКПП Jatco JF414E

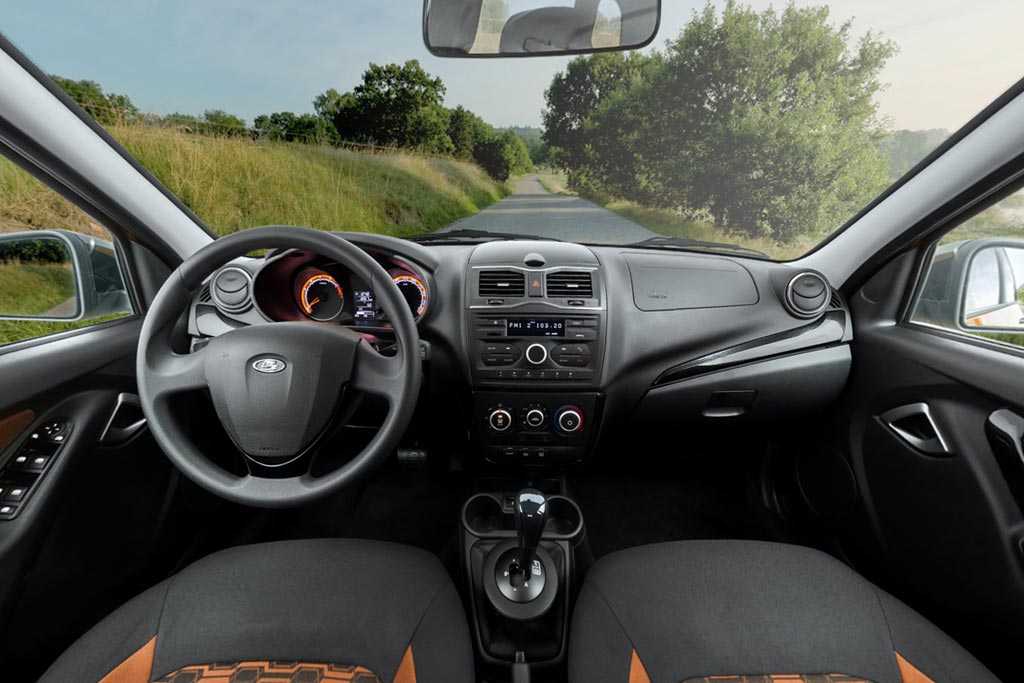

Интерьер Лада Гранта с роботизированной трансмиссией

Снятие и установка коробки передач

Снимаем коробку передач для ее ремонта или замены, а также при демонтаже двигателя.
Работу выполняем с помощником на смотровой канаве или эстакаде.
Отсоединяем клемму провода от «минусового вывода аккумуляторной батареи.
Снимаем воздушный фильтр (см. «Снятие воздушного фильтра и воздухозаборника»).
Снимаем стартер (см. «Снятие и проверка стартера»).
Снимаем левый и средний грязезащитные щитки силового агрегата (см. «Снятие грязезащитных щитков моторного отсека»).
Отсоединяем колодки проводов от выключателя света заднего хода (см. «Снятие выключателя света заднего хода») и датчика скорости (см. «Снятие датчика скорости автомобиля»).
Сливаем масло из коробки передач (см. «Замена масла в коробке передач»).
Снимаем воздушный фильтр (см. «Снятие воздушного фильтра и воздухозаборника»).
Отсоединяем трос привода выключения сцепления от рычага вилки механизма выключения сцепления и кронштейна на коробке передач (см. «Замена троса привода выключения сцепления»).
Отсоединяем тягу управления коробкой передач от хвостовика шарнира штока переключателя передач (см. «Снятие и разборка механизма управления коробкой передач»).
Снимаем левую растяжку передней подвески (см. «Снятие растяжки»).

Ключом «на 10» отворачиваем три болта крепления нижней крышки картера сцепления…

…и снимаем ее.

Ключом «на 19» отворачиваем гайки двух болтов крепления картера сцепления к картеру коробки передач (которые крепят также кронштейн реактивной тяги), удерживая болты от проворачивания головкой
того же размера.

Отводим реактивную тягу с кронштейном от коробки передач.
Снимаем приводы передних колес (см. «Снятие приводов передних колес»).

Головкой «на 19» с удлинителем ослабляем два болта верхнего крепления коробки передач к блоку цилиндров, которые одновременно крепят кронштейн крепления держателей жгута проводов.

Головкой «на 13» отворачиваем болт крепления кронштейна катушки зажигания к картеру сцепления…

…и вынимаем из отверстия картера сцепления болт с шайбой.

Головкой «на 19» с длинным удлинителем ослабляем гайку нижнего заднего крепления коробки передач к блоку цилиндров.

Головкой «на 19» ослабляем болт нижнего переднего крепления коробки передач к блоку цилиндров.

Устанавливаем через деревянные бруски под поддон картера двигателя и картер коробки передач регулируемые упоры.

Головкой Е‑14 отворачиваем два винта крепления кронштейна передней левой опоры силового агрегата к опоре.

Головкой «на 15» отворачиваем три гайки крепления кронштейна левой опоры силового агрегата к коробке передач…

…и снимаем кронштейн.
Полностью отворачиваем болты и гайку крепления коробки передач.

Отводим коробку передач от двигателя, выводя первичный вал из ступицы ведомого диска сцепления.

При снятии и установке коробки передач нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины сцепления, чтобы не повредить
их.
Перед установкой коробки передач наносим тонкий слой смазки ШРУС‑4 на шлицевой конец первичного вала. Для облегчения операции по установке коробки передач вворачиваем направляющую шпильку
М12×1,25 мм (с пропиленным шлицом под отвертку…

…в переднее нижнее резьбовое отверстие блока цилиндров.
Вводим первичный вал коробки передач в шлицы ведомого диска сцепления и, сориентировав коробку передач так, чтобы направляющая шпилька вошла в соответствующее отверстие картера сцепления, а
штатная шпилька картера сцепления – в отверстие блока цилиндров, досылаем коробку передач до упора в блок цилиндров двигателя. Отверткой выворачиваем направляющую шпильку из отверстия блока
цилиндров. Дальнейшие операции по сборке проводим в обратной последовательности. Заливаем масло в коробку передач

Поэтапная инструкция по замене

Предположим, что менять масло в коробке ВАЗ 2181 будем в обычном гараже, в котором не предусмотрена ни яма, ни подъемник.

С помощью ножа в канистре вырезаем боковую поверхность.

Канистра со срезанной боковой поверхностью
Перед началом работы как следует, прогреваем КПП ВАЗ 2181. Тоесть необходимо сначала прогреть двигатель, а потом проехать километров десять, чтобы шестерни успели разогнать масло по всей трансмиссии.
Поднимаем правую сторону автомобиля ВАЗ 2181 с помощью домкрата. Ставим подставку или же какой-нибудь надежный и прочный брусок и затем опускаем автомобиль. Ни в коем случае не проводите работы под авто, который стоит лишь на одном домкрате.

Приподнятая с помощью домкрата машина
В случае если пол холодный, то можно положить лист фанеры под автомобиль.
Если предусмотрена защита картера, то в ней обязательно есть вырез под масляной пробкой. Пробка располагается на левом фланце коробки передач снизу, в случае если отсутствует, то нужно будет снять защиту двигателя. Щеткой по металлу чистим пробку. Протираем ветошью поверхность около нее. С помощью ключа «на 17» откручиваем , предварительно поставив под нее канистру. Жидкость, которая стекает должна быть теплой, а не горячей. Ожидаем приблизительно 10-15 минут полного слива, а затем закручиваем пробку.

Расположение пробки на фланце коробки передач
С помощью ножа вырезаем у пластиковой бутылки дно.

Пластиковая бутылка со срезанным днищем
Воздушный фильтр нужно снять вместе с впускным патрубком. Чтобы это сделать нужно, снять клемму с датчика расхода воздуха.

Снятие клемма датчика расхода воздуха
У дросселя и патрубка откручиваем хомуты и снимаем впускной узел полностью.
Извлекаем масляный щуп на коробке передач. Он располагается вверху.

Расположение щупа
Ставим горлышко 1.5 л пластиковой бутылки к отверстию под пробку. Применяя бутылку, в качестве воронки, заливаем (чуть меньше 3-х литров). Смотрим, не течет ли масло с пробки под автомобилем. Для этого необходимо подождать около десяти минут.

Применение пластиковой бутылки для заливки жидкости
Удостоверившись в герметичности, устанавливаем защиту двигателя (в случае если приходилось снимать), опускаем авто с подставки. Далее, нужно долить до уровня «МАХ» воспользовавшись щупом. Всего же в коробку должно войти 3,2 л.

Отвинченный щуп
Ставим впускной патрубок с фильтром.

Проверять масло в коробке передач автомобиля ВАЗ 2181 необходимо каждые 15000 км. Уровень проверяется только на остывшей КПП, при заглушенном двигателе, положение автомобиля должно быть строго горизонтальное.

Чтобы было удобно, возможно придется снять воздушный фильтр двигателя. Для того чтобы узнать, какое количество жидкости в КПП ВАЗ 2181 нужно:

взять щуп;
протереть его ветошью и потом вставить его в отверстие картера;
опять вытащить щуп и просмотреть уровень.

Обязательно, уровень жидкости в коробке передач должен перебывать меж отметками «MIN» и «МАХ».
