Ремонт коробки передач на ваз (lada) 2102 своими руками

Что потребуется

Операция эта не особо сложная, но требует определенных навыков и знания последовательности выполнения работ. Сложность операции заключается в том, что приходится откручивать и отсоединять много элементов, при этом доступ к ним не всегда удобен.

Для снятия коробки потребуется такой инструмент и приспособления:

Набор ключей и головок (включая ключи на 10, 14, 17, 19);
Отвертки (тонкая плоская, крестообразная, ударная);
WD-40;
Отрезок первичного вала коробки;
Длинный деревянный брус;
Ветоши;
Маркер;
Емкость для слива трансмиссионного масла;

Все работы проводятся в трех местах — салоне, подкапотном пространстве, под автомобилем. Поэтому >обязательно потребуется смотровая яма.

Неисправности КПП ВАЗ 2107

ВАЗ 2107 по праву считается «рабочей лошадкой». Но и эта модель не может служить вечно. Рано или поздно, но машина начинает «капризничать». Если какие-либо неисправности появляются в коробке, владельцу нужно сразу же принять необходимые меры, так как эти дефекты напрямую влияют на возможность эксплуатации авто.

Почему не включаются передачи или включаются произвольно

Это страшный сон любого водителя, когда машина не подчиняется его приказам или выполняет действия в произвольном порядке. Чтобы этого не произошло в реальности, следует при первых же проблемах с включением передач выяснить источник происхождения этих неполадок:

Сильный износ подвижных деталей коробки (шарниры, пружина) — лучше всего провести капитальный ремонт КПП.
Стёрлись блокирующие колечки на синхронизаторах — рекомендуется просто их заменить на новые.
Сломалась пружина синхронизатора — поможет замена.
Износились зубчики на шестернях — рекомендуется заменить шестерню.

Если рычаг перестаёт «слушаться» водителя, нужно немедленно выявить причину неисправности

Почему выбивает передачу при её включении

Нередки случаи, когда водитель не может включить ту или иную передачу. Соответственно, мотор испытывает повышенные нагрузки, что негативно сказывается на езде. Нужно разобраться, в чём именно заключается проблема, и принять меры:

Сцепление не может выключиться до конца — необходимо провести регулировку механизмов сцепления.
Заклинил шарнир на рычаге переключения — провести зачистку шарнирных соединений.
Поломка самого рычага — нужно заменить его на новый.
Деформация вилок в коробке (обычно бывает после аварий) — лучше сразу заменить целый набор, не пытаясь выправить.

Водителю трудно управлять машиной, если хотя бы одна передача сразу после включения выбивает

Из коробки слышится шум и хруст

Очень неприятно, когда во время движения раздаются громкие звуки и душераздирающий хруст. Кажется, будто машина вот-вот развалится надвое. Однако всему причиной неполадки в работе КПП:

Шумят подшипники на валах — необходимо сменить разбитые детали.
Сильный износ зубцов на шестернях — произвести замену.
Недостаточно масла в коробке — долить жидкость и найти место утечки, чтобы предотвратить последующие неисправности.
Валы начали перемещаться по своей оси — необходимо заменить подшипники.

Валы в КПП должны всегда стыковаться под определённым углом и быть хорошо смазаны

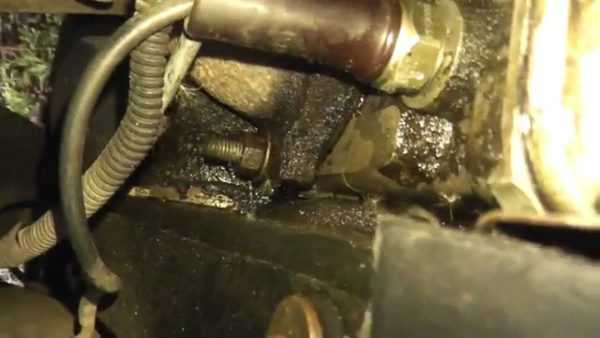

Почему из коробки вытекает масло

Полноценная работа КПП на ВАЗ 2107 невозможна без хорошей смазки. В коробку заливается примерно 1.6 литра масла, которое обычно меняется полностью только при капитальном ремонте. Само по себе масло не может куда-либо вытекать, так как корпус максимально загерметизирован.

Однако если под машиной во время стоянки скапливается лужица, а внутренние части под капотом сильно замаслены, необходимо срочно искать причину утечки:

Износились сальники и прокладки — с этим и связана разгерметизация коробки, нужно немедленно заменить резиновые изделия и долить масло.
Ослабилось крепления картера — рекомендуется просто подтянуть все гайки.

Излишки жидкости могут привести к короткому замыканию электроприборов

ремонт механических коробок переключения передач МКПП ремонт коробок переключения передач КПП ремонт роботизированных кпп ремонт кпп тел. 972 70 59; 8 /926/ 700 50 77

Мы, обладая высоким уровнем профессионализма и большим опытом, осуществляем диагностику, ремонт и замену всех типов механических коробок переключения передач для автомобилей Отечественного, Европейского, Американского производства и производства стран Азии. Ремонт МКПП начинается с первичной, обязательной бесплатной диагностики.

целостность корпуса;
уровень масла;
износ подшипников как основных несущих, так и подшипников муфт и шестерен включения скоростей (игольчатых подшипников);
состояние шестерен, валов, синхронизаторов и вилок выбора передач;
износ рабочих поверхностей и сальников.

Консультирование мастером /по телефону/
Доставка автомобиля в ремонт /в пределах г.Москва 2 500 руб.С московской области и др. регионов РФ — по договоренности/
Визуальный осмотр КПП, проверка целостности корпуса КПП
Вскрытие поддона КПП /при необходимости/
Снятие КПП с автомобиля
Разборка, промывка деталей и узлов КПП
Деффектовка КПП
Согласование с автовладельцем стоимости полного ремонта КПП
Доставка со склада запчастей /рем. комплекты, расходные материалы, узлы КПП/
Сборка КПП
Установка КПП на автомобиль
Заправка КПП трансмиссионным маслом
Выходная диагностика и тестированный заезд автомобиля

Стоимость ремонта МКПП и роботизированных КПП составляет:

эконом — от 5 000 рублей
бизнес — от 8 000 рублей
представительский — от 8 000 рублей
внедорожники, микроавтобусы — от 8 000 рублей

Через 1.000 км. пробега после ремонта машины вам необходимо поменять масло в МКПП / роботизированной КПП. Эта процедура является обязательным условием для получения максимальной гарантии на любой восстановленный агрегат. Мы не просто должны заменить эксплуатационные жидкости и фильтр, но и полностью убедиться в правильности работы механической трансмиссии, отсутствии течи масла. В случае обнаружения каких-либо посторонних симптомов в жизни вашей МКПП / роботизированной КПП, мы извинимся и устраним неполадки. Теперь вы получаете не только наши гарантийные обязательства, но и спокойствие и уверенность на дорогах. Вы будете в нужном месте в нужное время! На все отремонтированные либо приобретённые у нас агрегаты устанавливаются следующие сроки гарантийного обслуживания после ремонта: 30 000км. пробега или 6 месяцев. При прохождении регулярного обслуживания МКПП / роботизированной КПП — гарантийный срок увеличивается до 60 000 км. пробега или 2 лет. Гарантия на ремонт МКПП / роботизированной КПП выдается, только при условии использования в ремонте предоставленных нами запчастей. Гарантия распространяется только на МКПП / роботизированной КПП, прошедшие у нас вместе с автомобилем выходную диагностику. Для получения гарантии на коробку переключения передач, отремонтированную или купленную у нас и установленную самостоятельно, необходимо в течение 15 дней предоставить автомобиль с установленной МКПП / роботизированной КПП для проведения выходной диагностики и проверки правильности установки коробки передач

Внимание! Гарантийные случаи по МКПП / роботизированной КПП рассматриваются только с автомобилем. Сроки гарантии на ретро, спорт и эксклюзивные автомобили устанавливаются индивидуально в зависимости от автомобиля и уровня проведенного ремонта

Гарантийное обслуживание возможно в любом нашем подразделении при наличии гарантийного акта. Гарантия выдается только после полной оплаты заказчиком всех произведенных работ, запасных частей, хранения автомобиля на стоянке. Если в течение гарантийного срока из строя выходят детали и узлы МКПП / роботизированной КПП, не менявшиеся при ремонте, стоимость этих деталей оплачивается заказчиком при гарантийном обслуживании. Гарантия не распространяется на узлы, непосредственно не входящие в МКПП / роботизированной КПП : карданные валы, дифференциал, главную передачу, приводы колес, теплообменник, электронный и компьютерный блоки управления, электропроводку, тросики, тяги, трубопроводы, если они не менялись при ремонте. Если выход из строя этих узлов и деталей нарушает работоспособность МКПП / роботизированной КПП, гарантийные обязательства аннулируются и повторный ремонт производится за счет заказчика.

https://youtube.com/watch?v=CYtzF4p9KBU

Как поставить КПП на место

Устанавливается на место КПП в обратном порядке.

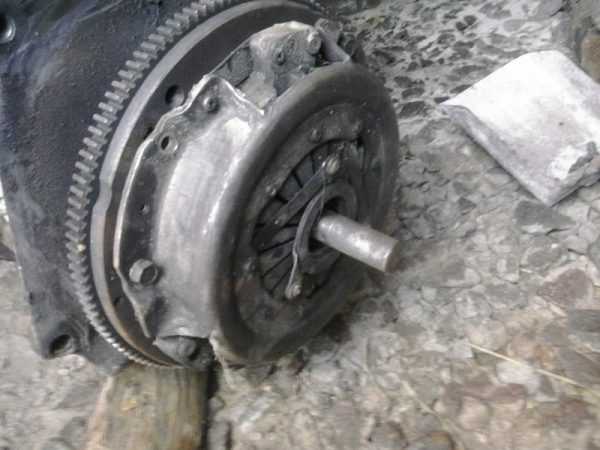

Центровка диска сцепления

Если по ходу демонтажа коробки снималось сцепление, то перед установкой КПП на своё место потребуется центровка диска сцепления. Известно, что на «семёрке» (как и на остальной «классике») первичный вал коробки выступает за пределы КПП и приводится в движение посредством фередо — ведомого диска сцепления с помощью шлицов. Ещё дальше первичный вал располагается в подшипнике коленвала. Смысл центрирования заключается в том, что фередо должен попасть по центру подшипника коленвала. Если этого не произойдёт, установка первичного вала коробки будет невозможной: даже если попасть на шлицы, в подшипник вал не сядет.

Для центровки диска сцепления потребуется металлический стержнь, например, обрезок первичного вала КПП

Для центровки диска потребуется любой металлический стержень (оптимально — кусок старого первичного вала коробки передач). Фередо помещается внутрь корзины, после чего корзина подвешивается к корпусу двигателя. Стержень вставляется в отверстие и садится в подшипник. В таком положении корзина прочно закрепляется на корпусе.

При центровке диска сцепления стержень необходимо вставить в отверстие и посадить в подшипник, после чего нужно закрепить корзину

Установка коробки и рычага управления КПП

Перед тем как ставить коробку передач на место, необходимо очистить первичный вал КПП и нанести на него слой смазки ШРУС-4. Все шаги по установке коробки на своё место являются зеркальным отражением пунктов, выполненных при разборке, т. е. осуществляется обратная последовательность действий. После установки следует залить требуемое количество масла в коробку.

Чтобы установить на место рычаг управления коробкой передач, необходимо разместить внутри корпуса рычага все снятые ранее втулки в обратной последовательности. После этого рычаг насаживается на механизм переключения передач и с помощью набивания фиксируется на нём. Далее восстанавливаются чехлы рычага и укладывается снятый коврик.

Видео: снятие и установка рычага управления КПП ВАЗ-2107

Если коробка передач ВАЗ-2107 снимается (тем более, устанавливается) впервые, лучше делать этого с помощью опытного специалиста, чтобы не вывести из строя какую-нибудь дорогостоящую деталь и не нанести травму самому себе. Если водителя беспокоят какие-либо шумы, вибрации или другие неисправности автомобиля, следует попытаться устранить их более доступными способами, и только если принятые меры не дали результата, приступать к ремонту КПП. Коробку ВАЗ-2107 принято считать достаточно надёжным, но одновременно и сложным агрегатом, поэтому её разборкой без опытного специалиста заниматься не рекомендуется.

Последовательность работ

Подготовив все необходимое, можно приступать к работам.

Последовательность снятия такая:

Ставим автомобиль на яму и обездвиживаем противооткатными упорами, установленными под колеса. Коробку ставим в нейтральное положение, ручник не затягиваем;
Сначала сделаем все работы в салоне. В этом месте необходимо снять рычаг со стержня коробки. Для этого оттягиваем пыльник рычага вверх, что обеспечит доступ к фиксирующей втулке. Ее нужно аккуратно поддеть тонкой отверткой, чтобы она выскочила вниз, после чего можно стянуть рычаг со стержня;
Снимаем со стержня верхнюю пластиковую втулку, разжав лепестки отверткой, затем резиновый пыльник и нижнюю втулку. В итоге на стержне ничего не должно остаться;
Снимаем пластиковую накладку, расположенную под напольным покрытием. Для этого необходимо снимать с авто сиденья, их направляющие и т. д. Значительно проще сделать разрез в сторону задних сидений, это позволит салон не разбирать. Обеспечив доступ к накладке, выкручиваем 4 самореза, крепящие ее и снимаем. Включаем на КПП 1-ю передачу;
Переходим под автомобиль. Для удобства работ следует полностью демонтировать выхлопную систему. Для этого откручиваем глушитель от приемной трубы. Чтобы болты и гайки легче было откручивать, следует заранее обработать их средством WD-40;
Сняв глушитель, переходим в подкапотное пространство, и откручиваем гайки крепления приемной трубы к выпускному коллектору. Затем эту трубу снимаем с авто;
Все последующие работы выполняются под автомобилем. Откручиваем карданный вал от фланца коробки передач. Далее следует открутить две поперечины безопасности, чтобы опустить кардан вниз;
Подставляем подготовленную емкость и откручиваем сливную пробку, чтобы удалить из КПП масло;
Откручиваем крепление рабочего цилиндра привода сцепления. При этом патрубок от него отсоединять не нужно, после откручивания крепления его просто следует отвести в сторону;
Откручиваем 4 болта крепления крышки картера сцепления;
Подпираем брусом заднюю часть коробки и выкручиваем гайки крепления поперечины. Аккуратно вытаскиваем брус. При этом задок КПП пойдет немного вниз, это обеспечит более удобный доступ к остальным элементам, которые необходимо снять;
Отсоединяем фишку с проводкой, подходящей к КПП. Откручиваем и снимаем трос привода сцепления;
Снизу подбираемся и выкручиваем болты крепления стартера. Начинать следует с верхнего болта. После откручивания крепления отодвигаем стартер;
Ставим подпорку под заднюю часть двигателя, предварительно приподняв рукой коробку;
Выкручиваем болты крепления коробки передач к силовой установке;
Поддерживая ее руками, раскачиваем вверх-вниз, чтобы снять с направляющих, а далее выводим первичный вал со сцепления и опускаем коробку вниз;
Подготовленный отрезок первичного вала устанавливаем в сцепления, чтобы предотвратить смещение ведомого вала.

Если предполагается ремонт КПП, то дальше уже производится разборка коробки передач ВАЗ-2101 с последующей заменой изношенных элементов, а затем сборка и установка узла на место.

Установка коробки на место проводиться в обратной последовательности. При этом следует проконтролировать установку на место всех снятых элементов, а также надежность затяжки крепежных элементов.

Статья в тему — Устройство КПП ВАЗ-2101

Ремонт КПП ВАЗ 2107

Самостоятельный ремонт коробки — задача, с которой под силу справиться только опытному владельцу авто, привыкшему своими силами обслуживать и ремонтировать машину.

Снимаем коробку

Ремонт коробки может быть проведён только после её демонтажа с машины, поэтому придётся загнать «семёрку» на эстакаду или смотровую яму и приступить к работе.

Для работы лучше заранее подготовить:

две отвёртки с тонким плоским лезвием;
пинцет;
отвёртку с крестообразным лезвием;
торцевой ключ на 10;
торцевой ключ на 19.

ВАЖНО! Демонтаж коробки необходимо проводить только после слива масла

Процедура снятия КПП проходит по следующему регламенту:

После того как машина была установлена на яму, нужно отсоединить провод от клеммы «минус» на аккумуляторной батарее, после чего слить масло из коробки.
Снять панель радиоприёмника.
Нажать на рычаг, вставить плоскую отвёртку в отверстие запорной втулки коробки, вывести втулку наружу.
Снять стержень с рычага.
Взять пинцет и извлечь из рычага упругую резиновую вставку демпфера.
Двумя плоскими отвёртками разжать лепестки вставки демпфера и вывести их из рычага.
Снять с рычага демпфер и все его втулки.
Далее пододвинуть обивочный коврик на полу машины.
Взять крестовую отвёртку и вывернуть четыре самореза на крышке коробки.
Снять с рычага крышку коробки.
Снять приёмную трубу глушителя.
Отсоединить блок со сцеплением крестовой отвёрткой.
Снять шлейф проводов.
Снять карданную передачу.
Отсоединить гибкий вал от прибора скорости.
Взять торцевой ключ на 10 и отвернуть два болта крепления боковой крышки коробки.
Под коробку необходимо установить прочную устойчивую опору.
Взять торцевой ключ на 19 и отвернуть четыре болтовых соединения крепления картера к блоку цилиндров.
Вставить плоскую отвёртку в щель между картером и блоком и отжать ею оба прибора.
Демонтаж КПП на ВАЗ 2107 завершён.

Видео: инструкция демонтажных работ

Как разобрать КПП

Снятую коробку необходимо установить на ровное и чистое место. Для разборки устройства на запчасти потребуются следующие инструменты:

клеевой состав;
ударная отвёртка;
трёхзахватный съёмник подшипников (возможно, понадобятся и тиски);
новые сальники;
полный набор прокладок;
динамометрический ключ.

Важно соблюдать правила и очердёность работы, чтобы грамотно провести процедуру разборки

Видео: инструкция по разборке механической коробки

Меняем подшипники

Все три вала в КПП вращаются благодаря устройству подшипников. Однако опытные водители знают, что именно подшипники и приносят основной ворох проблем, так как в процессе эксплуатации рано или поздно начинают течь, стучать или вырабатывать свой ресурс.

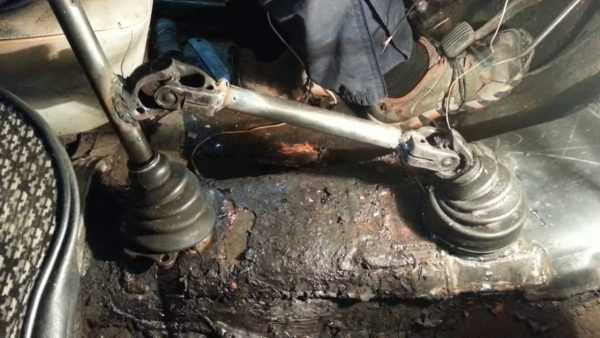

Кулиса в КПП — для чего нужна

Кулиса на языке специалистов СТО называется «тягой привода управления коробки переключения передач». Ошибочно за кулису принимают непосредственно сам рычаг переключения, когда кулиса — это многосоставной элемент:

рычаг переключения передач;
тяга;
вилка;
крепёж сальника.

В составе КПП кулиса играет роль связующего звена между рычагом и карданным валом. Будучи механическим устройством, она может изнашиваться, поэтому водитель сразу же начнёт замечать неполадки в управлении транспортным средством. Текущие поломки обычно связаны с выработкой ресурса кулисы, реже — с падением уровня масла в КПП.

Устройство отличается повышенным сроком службы при правильной эксплуатации автомобиля

Самостоятельная регулировка кулисы

Если возникли первые проблемы с переключением передач, можно для начала попробовать отрегулировать кулису. Вполне возможно, что какие-то соединения разболтались и небольшое вмешательство сможет устранить эту проблему:

Загнать машину на эстакаду.
Сместить рычаг влево на максимум.
Затянуть хомут под машиной между кулисой и валом.
Смазать детали специальной смазкой через стыки в корпусе коробки.

Обычно этих действий бывает вполне достаточно, чтобы вернуть автомобилю первоначальную управляемость.

Видео: инструкция по корректировке работы

Как снять и поставить кулису на ВАЗ 2107

На самом деле процесс демонтажа старой кулисы и установки новой довольно-таки прост. Автолюбители доступным языком сами объясняют на форумах, как именно вести работу.

Таким образом, коробка переключения передач на ВАЗ 2107 не зря считается одним из самых сложных элементов конструкции модели. Часть работ по эксплуатации, проверке и ремонту владелец может выполнить и своими руками, однако не стоит переоценивать свои силы в случае серьёзных масштабных проблем с КПП — лучше оплатить услуги специалистов.

Основные неисправности

Используемая на «Копейке» коробка передач является конструктивно достаточно надежным узлом, способным обработать значительный ресурс без особых вмешательств. Но все же неисправности с КПП бывают.

Основными проблемами с этим узлом являются:

Повышенная шумность работы. Происходит это в основном из-за износа подшипников и шестерен. Для восстановления работоспособности необходимо заменить все изношенные элементы;
Затруднение переключение передач. Причинами этого могут стать проблемы со сцеплением, деформация рычага КПП или вилок переключения. Устранение неисправностей производится заменой поврежденных элементов сцепления и КПП;
Самопроизвольное выключение передачи. Эта неисправность происходит из-за износа фиксаторов ползунов вилок включения. Неисправность устраняется заменой пружин и самих фиксаторов, ползунов;
Вытекание масла из коробки. Течи происходят из-за повреждения и сильного износа сальников коробки. Устраняется все заменой резинотехнических элементов;

Конечно, есть и другие виды неисправностей, к примеру, заклинивание коробки передач во время движения, невозможность включения или выключения какой-либо передачи, разрушение шестерен или валов, пробой корпуса КПП. Но такие проблемы возникают значительно реже и, в основном, из-за неправильной эксплуатации КПП, а также конструктивных дефектов составных элементов коробки. Устранение любой из неисправностей производится на снятой коробке. Поэтому чтобы восстановить работоспособность КПП, необходимо сначала знать, как снять коробку на ВАЗ-2101

Причем неважно, будет производиться ремонт или же замена коробки передач Ваз-2101, снимать ее все равно придется
