Колодки тормозных механизмов передних колес

Пошаговая замена передних тормозных колодок ВАЗ 2101

Для замены передних колодок понадобятся: домкрат, ключ-балонник, крестовая и плоская отвёртки, молоток и плоскогубцы.

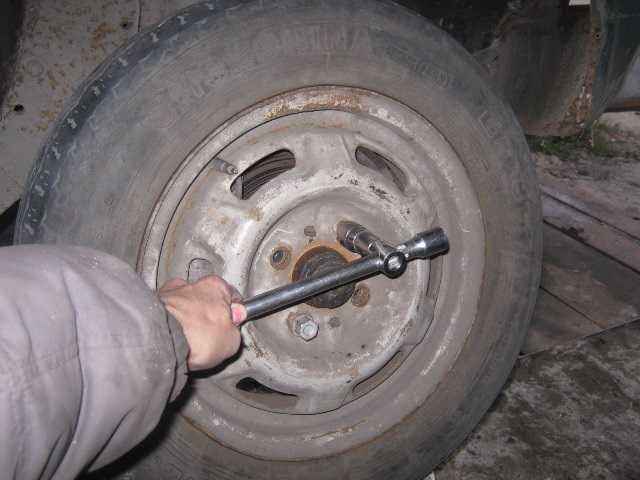

Поставить переднюю часть автомобиля на домкрат и снять колесо:

Тормозной механизм вместе с суппортом повернуть в сторону с помощью руля и тонкой отвёрткой извлечь два шплинта из штоков, на которых держатся тормозные колодки. Сначала вынимается верхний шплинт, затем – нижний:

Перед снятием штоков, их необходимо залить специальной проникающей смазкой и подождать 25-30 мин., после чего молотком и отвёрткой (либо пробоем) выбить штоки:

Далее вынимается фиксатор на пружине, который удерживает тормозную колодку:

Затем нужно поддеть сами тормозные колодки с установочного места при помощи плоской отвёртки:

Старые колодки снимаются и на посадочное место устанавливаются новые (крепёжные элементы ставят в обратной последовательности):

Перед установкой новых передних тормозных колодок необходимо зачистить все механизмы от грязи и обработать специальным очистителем для тормозов (например «Ombra»).

Признаки необходимости замены тормозных колодок

Замена тормозных колодок ВАЗ 2107 необходима в следующих случаях:

• толщина накладки меньше 2 мм (для передних колодок) или 1,5 мм (для задних);
• накладки замаслены;
• накладки имеют сколы и трещины.

Для определения состояния передних колодок достаточно снять колесо. Чтобы добраться до задних, необходимо также демонтировать тормозной барабан, что требует некоторых усилий и немалого времени. Поэтому проблемы с колодками можно определить другими методами:

• скрип (скрежет) при нажатии на тормоза;
• увод автомобиля с траектории при торможении.

Эти признаки говорят о том, что необходимо проверить состояние колодок.

Устройство задней тормозной системы ВАЗ 2101

Из каких деталей состоит задняя тормозная система? Задние тормоза на классике установлены барабанного типа.

• Барабан с направляющими для колеса
• Задние тормозные колодки
• Стягивающие пружины – верхние и нижние
• Рычаг ручника
• Регулировочная планка задних колодок
• Рабочий цилиндр
• Трос ручника
• Опорные стойки задних колодок
• Эксцентрик зазора колодок от барабана

Принцип работы задних тормозов ВАЗ 2102

При нажатии педали тормоза, тормозная жидкость раздавливает поршни заднего тормозного цилиндра. Поршни давят на тормозные колодки, которые надежно закреплены на направляющих, вставлены в нижние пазы и зафиксированы нижней пружиной, а также верхняя пружина держит колодки вместе и позволяет равномерно осуществлять давление на барабан.

Замена передних колодок ваз 2107

Для замены колодок необходимо выполнить такие действия:

• Поддомкратить машину и снять колесо.
• Обработать направляющие пальцы колодок жидкостью WD-40.
• Снять шплинты с пальцев при помощи пассатижей.
• При помощи молотка и бородка (или тонкой отвертки) выбить пальцы и демонтировать пружинки, прижимающие колодки.
• Развести колодки при помощи прочной отвертки или монтировки.
• Извлечь старые передние колодки ваз 2107.
• Проверить толщину и состояние тормозного диска. Если он деформирован или имеет толщину менее 9 мм, заменить его.
• Полностью вдавить поршни тормозных цилиндров. Это можно сделать, вставив старые колодки на место и разведя их до упора при помощи монтировки.

Совет: перед тем, как полностью утопить поршни, следует проверить уровень тормозной жидкости. Когда поршни утапливаются, уровень жидкости растет. Чтобы тормозная жидкость не вылилась и не попала на кузовные детали и не повредила лакокрасочное покрытие, ее можно немного отобрать из бачка при помощи шприца или спринцовки.

• Вставить новые колодки тормозные передние ВАЗ 2107.
• Вставить пальцы передних колодок и зафиксировать их шплинтами.
• Установить пружинки колодок.
• Несколько раз нажать на тормозную педаль, чтоб поршни вышли из тормозных цилиндров и сдавили колодки.
• Установить колесо и опустить домкрат.

По окончанию операции следует проверить уровень тормозной жидкости и при необходимости долить ее.

Устройство задних фонарей

Независимо от типа, все задние фонари имеют принципиально одинаковое устройство. Однако некоторые отличия можно выделить между разборными и неразборными фонарями. Так, разборные фонари состоят из корпуса, отражателя и съемного прозрачного рассеивателя. В корпусе фонаря предусмотрены патроны для вкручивания или установки ламп на байонете, их замена производится при снятии рассеивателя.

В неразборных фонарях все эти детали объединены в единую конструкцию, которую принято называть просто корпусом фонаря. В таких фонарях патроны выполнены съемными, они устанавливаются на задней стенке. Это несколько затрудняет замену ламп, однако такое решение отличается высокой надежностью.

Отдельно следует сказать об отражателе и рассеивателе. Обычно отражатель изготавливается из материала с высоким коэффициентом отражения (зеркальный) и имеет форму, которая обеспечивает не просто возврат света, излученного задней стороной лампы, а формирование его в пучок. Это обеспечивает высокую эффективность работы ламп, позволяя применять лампы меньшей мощности при высокой яркости фонаря.

Рассеиватели сегодня изготавливаются из прозрачного пластика, окрашенного в необходимый цвет. Обычно на внутренней части рассиевателя выполняется рифление, которое как раз и обеспечивает рассеивание пучка света для лучшего восприятия при взгляде на фонарь сбоку. Также на рассеивателе часто предусмотрен светоотражающий сегмент (катафот).

Важно отметить, что согласно современным российским стандартам цвет стоп-сигналов и габаритных огней задается цветом рассеивателя (то есть, он изготовлен из окрашенного в массе в красный цвет пластика), а цвет указателей поворотов задается цветом лампы (то есть, рассеиватель прозрачный, а баллон лампы должен быть окрашен в оранжевый цвет). Многие современные автопроизводители пошли еще дальше, и делают рассеиватель полностью прозрачным, а цвет всех сигналов обеспечивается цветом баллонов ламп.. Благодаря такому решению удалось уменьшить размеры задних фонарей за счет ненужности отдельного сегмента под сигнал заднего хода

Во многих задних фонарях в белом сегменте устанавливается сразу две лампы — оранжевая, для сигнала поворота, и белая, для сигнала заднего хода.

Благодаря такому решению удалось уменьшить размеры задних фонарей за счет ненужности отдельного сегмента под сигнал заднего хода. Во многих задних фонарях в белом сегменте устанавливается сразу две лампы — оранжевая, для сигнала поворота, и белая, для сигнала заднего хода.

В ряде фонарей также используется только одна лампа для габаритного огня и стоп-сигнала. При включении габаритов эта лампа светится со сниженной яркостью, а при нажатии на педаль тормоза ее яркость повышается — едущими позади автомобилистами это воспринимается, как загорание стоп-сигнала.

В целом, задний фонарь — довольно простой и надежный узел, однако и он может иногда выходить из строя, и в этом случае нужно задуматься о его ремонте или замене.

Возможности по замене корпуса заднего фонаря

Задние фонари не могут похвастаться такой же прочностью, как металлические детали кузова или иных запчастей автомобиля — все-таки, фонари изготавливаются из пластика, а это тянет за собой некоторые негативные последствия. Например, даже легкий удар о какое-либо препятствие (или даже просто удар той же сумкой при погрузке ее в багажник) может привести к образованию трещины, скола или к отламыванию куска рассеивателя. А при ДТП фонари почти гарантированно разбиваются и требуют замены.

Но разве стоит бояться небольшой трещины или скола? Казалось бы, что в таких повреждениях нет ничего страшного, но в действительности все не так. Дело в том, что скол или утеря части отражателя, особенно в секторе стоп-сигнала или габаритного огня, приводит к изменению цвета сигнала, а это уже чревато санкциями со стороны сотрудников ГИБДД. Опасны и трещины в корпусе и рассеивателе фонаря — через них внутрь поступает влага, внутренняя часть рассеивателя запотевает, что ухудшает работу всего фонаря. Но влага также вызывает и куда более опасные явления — коррозию металлических деталей, а иногда и вовсе замыкание в цепях ламп (такое возможно при поездках под дождем или по лужам).

Поэтому даже при незначительном повреждении заднего фонаря его необходимо как можно скорее заменить.

Типы задних фонарей

Задние фонари можно разделить на несколько типов по конструкции и расположению их компонентов.

По типу корпуса:

• Разборные, состоящие из корпуса и съемного рассеивателя;
• Неразборные (по типу передних блок-фар), лампы из них извлекаются с обратный стороны без снятия рассеивателя.

Обычные разборные фонари до самого недавнего времени были самыми распространенными, однако с течением времени их стали вытеснять неразборные конструкции. И сегодня на большинстве новых легковых автомобилей отечественного и зарубежного производства используются именно неразборные фонари.

По конструкции:

• Раздельные — разные типы сигналов выполнены в отдельных фонарях со своими корпусами;
• Интегрированные — все сигналы собраны в один фонарь с единым корпусом и рассеивателем, разбитым на сегменты.

Ранее чаще всего в автомобилях использовались именно раздельные фонари, то есть — отдельно устанавливались стоп-сигналы, сигналы поворота, фонари заднего хода и т.д. В современных автомобилях чаще используются интегрированные задние фонари, в которых все сигналы собраны в единую конструкцию. Однако и сейчас широко используются отдельные фонари для сигналов поворота, стоп-сигналов и других. И чаще всего в виде отдельной конструкции выпускаются задние противотуманные фонари.

Интегрированные фонари можно разделить на три типа по расположению сигналов:

• С горизонтальным расположением сигналов;
• С вертикальным расположением сигналов;
• Двухрядные фонари с вертикальным или горизонтальным расположением сигналов.

Все типы сегодня находят широкое распространение на различных транспортных средствах, поэтому лишний раз говорить о них не будем.

Также задние фонари можно условно разделить на несколько типов по функционалу:

• Фонари с объединенными габаритными огнями и стоп-сигналами (одна лампа выполняет две функции);
• Фонари с интегрированными сигналами заднего хода (с одним со стороны водителя или с двумя на каждом фонаре);
• Фонари с интегрированными задними противотуманными фонарями.

На современных автомобилях используется множество видов задних фонарей, имеющих самое разное исполнение, однако все они очень похожи по конструкции и функциям.
