Устройство двигателя с цепной передачей масляного насоса и ГРМ
Неисправности шестерни коленчатого вала
Распространенными проблемами шестерней коленчатого вала являются:
Естественный механический износ зацепления зубьев. Высокие обороты и вибрации сказываются на поверхностях контакта зубчатых передач. Со временем на шестеренках появляется выробатка, и их заменяют на новые. Выработка на шестерне ГРМ может негативно влиять на фазы газороспределения;
Износ или повреждение шпоночного паза шестеренок коленвала. Дело в том, что даже незначительный люфт шестерни, который не окажет заметного влияния на работу двигателя, со временем перетечет в проблему. Люфт шестерни коленвала будет увеличиваться
Если не обратить внимание на проблему, шпоночный паз может получить значительные повреждения, что повлечет замену коленвала.
Замена шестерни коленчатого вала
Проще всего снять шестерню с коленчатого вала, если сам вал снят с двигателя. Как правило, шестерни устанавливаются на вал с натягом, поэтому потребуется съемник. Последовательность следующая:
- установить съемник и вращая его шток, постепенно «выпрессовать» шестеренку;
- снять шестерню с вала, удалить шпонку, осмотреть шпоночный паз на валу.
Чтобы смонтировать шестерню, потребуется круглая наставка по типу стальной трубки, которая будет легко одеваться на вал. Необходимо:
- установить шпонку;
- слегка насадить шестерню;
- надев трубку на вал, упереть ее в шестерню;
- слегка постукивая по трубке молотком, «посадить» шестерню на место.
Если требуется только замена шестерни, это можно сделать и не снимая двигатель с коленвалом. Снятие шестерни коленвала необходимо выполнить после полного остывания двигателя и обездвиживания автомобиля.
Рассмотрим процедуру замены шестерни ГРМ двигателя ВАЗ 2110.
- Первым делом необходимо снять кожух механизма ГРМ;
- Затем установить механизмы ГРМ по меткам на шкиве коленчатого вала и распределительного вала (это необходимо, чтобы не сбить такт работы двигателя);
- Если вы все сделали верно, должны совпасть метки на маховике. Чтобы это проверить, снимите резиновую заглушку на КПП;
- Затем необходимо зафиксировать вращение двигателя. Для этого лучше использовать специальные фиксаторы. Если такой возможности нет, можно вставить обычную плоскую отвертку в смотровое окно КПП;
- Открутить шкив, снять его;
- Проконтролировать положение метки на звездочке ГРМ;
- Ослабить натяжной ролик ремня ГРМ, снять ремень;
- Снять шестерню коленчатого вала, осмотреть шпоночный паз;
- Выполнить сборку узлов и механизмов в порядке, обратном разборке, контролируя метки ГРМ.
Шестерня коленчатого вала (коленвала), устройство и назначение, снятие съемником, замена и установка своими руками
Зачем нужно скручивать шкив коленвала?
Демонтаж шкива коленвала выполняется по разным причинам.
Чаще всего его приходится снимать при замене ремня ГРМ или замене уплотнительных сальников коленвала. Обычно ремень меняется либо согласно регламенту, либо с выявлением дефектов, требующих его замены. Сальники меняются при возникновении масляных подтеков из-за износа изделий.
На ВАЗ 2114 шкив коленвала крепится с помощью болта. Во время снятия возникает проблема при откручивании крепежного болта. Во-первых, к нему неудобно добираться. Во-вторых, на заводе его всегда очень сильно закручивают, чтобы он не открутился в дороге. Если крепежный элемент открутится во время движения, это может привести к дорогостоящему ремонту. Во время эксплуатации благодаря правой резьбе затяжка усиливается. Кроме того, имеет место коксование и прикипание детали. Таким образом, иногда болт очень тяжело сорвать.
Инструменты
Для успешного выполнения демонтажа шкива коленвала ВАЗ 2114 и замены расходников следует приготовить следующие инструменты:
- стандартный набор ключей;
- домкрат;
- опору или пенек;
- торцевую головку;
- удлинитель;
- съемник для шкива;
- монтировку, отвертки.
Работы удобнее проводить на подъемнике или канаве для осмотра.
Этапы работы
Для того чтобы снять шкив коленвала на ВАЗ 2114, нужно демонтировать некоторые детали и узлы. Весь процесс снятия диска коленчатого вала состоит из следующих шагов:
- Сначала для демонтажа ремня генератора нужно выкрутить стопорный болт и ослабить болт натяжения.
- Далее необходимо поднять перед машины и демонтировать правое переднее колесо.
- В верхней части моторного отсека ВАЗ 2114 следует снять воздушный фильтр, грязевой щиток мотора.
- Далее снимаем ремень генератора.
- Чтобы зафиксировать маховик от проворачивания, нужно открыть заглушку с боковой стороны сцепления ВАЗ 2114. Затем вставить отвертку или монтировку в открывшийся проем между зубьями маховика.
Далее переходим к откручиванию крепления. Чтобы легче было открутить, нужно на резьбовое соединение нанести специальные жидкости, которые разъедают коррозию. Для этого подойдет специальная смазка WD, тормозная жидкость, уксусная эссенция.
Затем накидывается головка ключа и с помощью рычага проворачивается против хода часовой стрелки так, чтобы сорвать болт со своего первоначального положения.
Надеваем головку на болт Если открутить крепежный элемент руками не удалось, можно воспользоваться стартером.

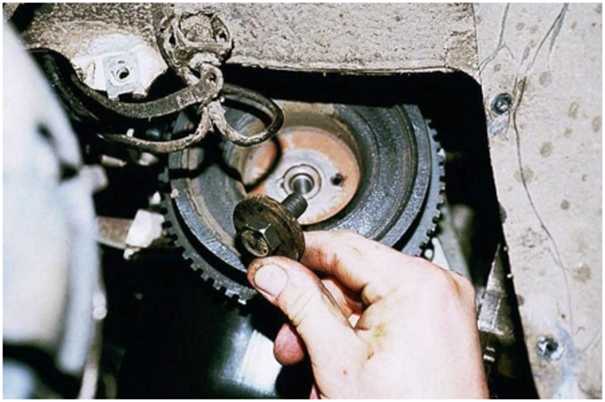

Откручиваем болт крепления
Упереть рычаг, идущий от головки, в лонжерон или в пол по ходу движения вала, а затем провернуть стартер несколько раз, придав коленчатому валу импульс вращения.
Открутив крепежный элемент, нужно снять шкив коленвала. Он удерживается шпонкой и так просто его трудно снять. Можно воспользоваться специальным приспособлением с лапками, которые охватывают края диска.
При отсутствии съемника можно воспользоваться монтировками или отвертками, вставив их между коленвалом и шкивом с каждой стороны, постепенно сдвигая снимаемую деталь от вала. Точку прикосновения следует выбирать ближе к коленчатому валу.
Перед снятием диска желательно обстучать деревянным молотком, чтобы избежать возможного перекоса. Демонтировать деталь следует аккуратно, чтобы не повредить шпонку и паз.
Видео «Замена ДПКВ на ВАЗ 2110-2114»
В этом видео показано как правильно должна проводиться замена датчика положения коленвала на автомобилях ВАЗ 2110-2114. А так же даны рекомендации как избежать этой неисправности.
Одной из наиболее распространенных проблем машины ВАЗ-2114 является выход из строя датчика положения коленвала ДПКВ. Хрупкость и ненадежность конструкции датчика вынуждает автомобилистов, либо выкладывать немалые суммы на ремонт в автосервисе, либо обучаться азам ремонта самостоятельно, причем, по нашей нестабильной в экономическом плане жизни, лучше всего — второй вариант. Далее мы обучим вас, как заменить ДПКВ своими руками. Итак, поехали!
Причины снятия коленчатого вала
Как правило, демонтировать шкив коленвала ваз 2114 приходится в трех основных случаях:
- При замене сальников вала (о том, что пришла пора их поменять, можно узнать по подтекам масла в местах их расположения).
- При ряде ремонтных работ, связанных с газораспределительным механизмом (например, при замене ремня).
- При замене самого шкива (правда, снимать его именно по этой причине приходиться довольно редко, ведь серьезный износ шкива — явление нечастое).
Но, как бы там ни было, а правильно снять в первый раз шкив, ничего не сломав и не потеряв — довольно сложно. Вызвано это рядом неудобств, например — труднодоступным расположением этой детали, которое вызывает значительное затруднение для откручивания крепежа (для этой операции наиболее удачно подходит накидной ключ большой длины либо торцевая головка с большим удлинителем).
Кроме этого, затяжку резьбы шкива на заводе производят посредством механических гайковертов с максимально допустимым усилием, дабы исключить самопроизвольное раскручивание. По понятным причинам, легко открутить «от руки» такой крепеж вряд-ли удастся (кроме этого, правая резьба во время работы двигателя работает в сторону затяжки, еще более усугубляя эту ситуацию).
