Поршневые кольца двигателя

В двигателе внутреннего сгорания (ДВС) поршневые кольца (ПК) служат для уплотнения между стенками цилиндра (гильз) и поршнем, за счет них создается компрессия в цилиндрах. Если при сборке в мотор забыть поставить ПК, двигатель не заведется, так как не будет обеспечено необходимое сжатие рабочей топливовоздушной смеси.

В легковых автомобилях на каждом поршне стандартно устанавливаются по три кольца – два компрессионных и одно маслосъемное, причем, маслосъемные ПК могут быть наборными, то есть, состоять из нескольких элементов. Компрессионные поршневые кольца (КПК) служат для создания компрессии в цилиндрах, всегда изготавливаются из высокопрочного чугуна с различными присадками. Наибольшей прочностью обладает верхнее КПК, так как оно работает в самом тяжелом температурном режиме и испытывает максимальные нагрузки.

Маслосъемные поршневые кольца двигателя (МПК) нужны для отвода масла от стенок цилиндров, если кольца не будут выполнять свою функцию, двигатель будет расходовать масло. МПК могут быть как чугунными, так и стальными, причем, чугунные ПК почти всегда изготавливаются цельными, а вот стальные маслосъемные кольца бывает только наборными (составными). Стальное МПК на один цилиндр состоит из:

1. двух пружинных стальных колец;
2. осевого расширителя;
3. радиального расширителя.

Выбор поршневых колец

Как правило, фирм, изготовляющих поршневые кольца, пруд пруди. Но это не значит, что все они выпускают качественную продукцию. Среди массы всевозможных моделей колец немало и подделок. Рассмотрим мы такие, которые отличаются более высоким качеством. Самыми популярными среди знатоков и специалистов автомобильного мира считают поршневые кольца фирмы «SM».

Поршневые кольца фирмы «SM»

Данная фирма выпускает кольца, которые идеально подходят для Вазов. Производят их, скорее всего, в стране поднебесной, но существуют и оригинальные версии, стоящие в несколько раз дороже. Стоит отметить, что даже если это будет продукция из Китая, покупать ее стоит. Среди преимуществ данных видов колец можно выделить:

• омедненное верхнее компрессионное кольцо;
• чугунное нижнее компрессионное кольцо черного цвета;
• кольца металлические маслосъемные.

Существуют, конечно же, и другие производители, но желательно остановится именно на этой, чтобы уберечь себя от подделок и некачественной продукции.

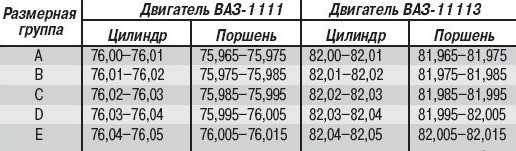

Размеры поршневых колец: таблица (ВАЗ)

На автомобилях вазовского производства устанавливаются двигатели типа:

1. 2101/2103/ 2105/2106 (ВАЗ-классика);
2. 21213/ 21214/2130 (Нива);
3. 2108/21083 (ВАЗ 2108-09-099);
4. 2111/2112 (ВАЗ 2110-11-12);
5. 21114 (ВАЗ 2113-14-15);
6. 11186 (Лада Гранта);
7. 11194 (Lada Kalina).

Также есть множество других модификаций ДВС, все вазовские моторы четырехцилиндровые рядные, с общим количеством клапанов 8 или 16. У моторов ВАЗ есть несколько стандартных размеров цилиндров:

1. 76 мм;
2. 79 мм;
3. 82 мм.

У каждого размера предусматривается ремонтное увеличение на 0,4 и 0,8 мм, заводами производятся ремонтные поршни и кольца первого и второго ремонтных размеров. Поршневые кольца с диаметром 76 миллиметров выпускаются для двигателей:

1. 2101;
2. 2103;
3. 2108;
4. 1111(Ока).

Первый ремонтный размер ПК для этих моторов – 76,4 мм, второй ремонтный размер – 76,8 мм. Поршни, а также и поршневые кольца 79 мм производятся для ДВС моделей:

1. 21011;
2. 2105;
3. 2106;

На всех этих моторах также есть два ремонтных размера ПК – 79,4 мм (первый ремонт) и 79,8 мм (второй ремонт). Самые распространенный размер ПК – 82 мм, на многих современных автомобилях ВАЗ используется поршневая группа именно этого размера. Диаметр поршневых колец 82 мм можно встретить на двигателях:

1. 21083;
2. 21213;
3. 21214;
4. 2130;
5. 2123(Chevrolet Niva);
6. 2111;
7. 21114;
8. 11183 (Калина и Гранта);
9. 2112;
10. 21124;
11. 21126(Приора);

У ДВС ВАЗ есть и отклонения от типичных размеров, например, на моторе 11194 объемом 1,4л устанавливаются поршни и ПК диаметром 76,5 мм, этим ДВС комплектуется Ладв Калина. Также есть нестандартный силовой агрегат 1800 см³ ВАЗ-21128 с номинальным диаметром цилиндров 82,5 мм, но серийно АвтоВазом движок не производится.

Раскоксовка поршневых колец

Если мотор начинает дымить, есть вероятность, что в канавках поршней залегли кольца. В наше время есть немало различных современных средств для раскоксовки поршневых колец, и многие водители используют их для восстановления работоспособности мотора. Среди наиболее популярных составов можно отметить:

1. Nitrox Power;
2. ЛАВР МЛ-202;
3. Титан;
4. LIQUI MOLY;
5. WYNN’S.

Автомобилисты полагают – если движок задымил, нужно воспользоваться средство для раскоксовки, и мотор заработает в прежнем режиме, без расхода масла и без дыма. Действительно, иногда эти средства помогают, но только лишь в тех случаях, когда мотор долго простоял без движения (например, после зимы), и от влаги в нем залегли ПК. Если машина подлежит длительной консервации (ставится в гараж на зимнее хранение) следует вывернуть свечи зажигания и в цилиндры залить масло, а свечные отверстия заткнуть чопиками. При такой профилактике и свечи не отсыреют, и на гильзах не скопиться ржавчина.

Но если все-таки забывчивый автовладелец не предпринял меры профилактики, можно воспользоваться средством для раскоксовки. От ржавчины в цилиндрах избавляемся следующим образом:

1. сдергиваем высоковольтные провода;
2. выкручиваем все свечи зажигания;
3. проворачиваем коленчатый вал так, чтобы все поршни находились в среднем положении;
4. в каждый цилиндр заливаем по 45 мл жидкости, наживляем свечи зажигания; оставляем «отмокать» цилиндры на 6-7 часов;
5. зачем выворачиваем свечи, несколько оборотов прокручиваем стартером, чтобы вся грязь из двигателя вылетела;
6. снятые детали устанавливаем на место, запускаем мотор. Первое время он может сильно дымить, но затем дым пройдет.

Автовладельцам следует помнить, что раскоксовка не является панацеей от всех бед, и если поршневые кольца изношены, то поможет только их замена.

https://youtube.com/watch?v=uwl-MALsW-o

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Какой бензин лучше заливать, что лучше 92 или 95

Защита от слива бензина, несколько полезных советов

Присадки в моторное масло для увеличения компрессии

Плотность 92 и 95 бензина, других нефтепродуктов

Масло моторное motul 7100 20w50, характеристики

Можно ли заливать 95 бензин вместо 92, возможные последствия для двигателя

Масло моторное honda 5w30 ultimate full

Сколько стоил бензин в СССР, вспомним далекое счастливое прошлое

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

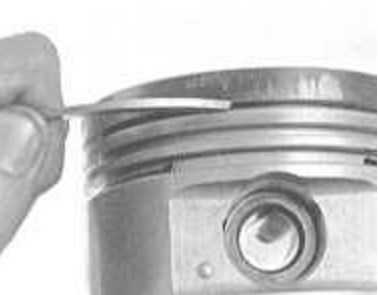

Поршневые кольца имеют тепловые зазоры:

1. между ПК и канавкой;
2. в стыке.

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

1. между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
2. между канавками и МПК – от 0,05 до 0,06 мм;
3. на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

1. между кольцом и канавкой – 0,15 мм;
2. на стыке – 1,0 мм.

Замер компрессии

Так, если агрегат автомобиля имеет уже солидный пробег (производители определяют 100 тыс. км), то проводить замеры компрессии в цилиндрах двигателя является обязательным условием. Если эти самые замеры окажутся неудовлетворительными, то проводится не только замена поршневой, но и общий капитальный ремонт двигателя.

Примечание. В большинстве случаев при обнаружении неудовлетворительной компрессии в цилиндрах , кроме замены поршневой и маслосъ емных колпачков проводится еще и проточка гильз, смена ремня ГРМ, а также прочих детале й.

Многие автовладельцы в СТО не спешат, даже после того, как автомобиль проехал довльно-таки большие расстояние.Страх огромных затрат удерживает автомобилистов, но все это частенько приводит к более тяжелым последствиям. Данная статья написана именно для того чтобы помочь автомобилистам самостоятельно менять поршневую, тем самым экономя семейный бюджет. Итак, причины, влияющие на замену поршневой в Ваз 2109 следующие:

• Повышенный расход масла;
• Возросшая компрессия в цилиндрах двигателя (300-400 г на тысячу км пробега);
• Спадание мощности двигателя (особенно заметно на подъемах, где автомобиль еле-еле тащится).

Диагностика или замер компрессии в цилиндрах

Поверхностная диагностика может быть проведена самостоятельно. Для этого нужно:

• Замерить значение в цилиндрах;
• Результаты запомнить;
• Залить в цилиндры немного масла (крышкой от бутылки);
• Вновь замерить компрессию.

Внимание: в этом случае, если компрессия выростает, то вероятность проблем с кольцами практически стопроцентная. Если же компрессия осталась прежней, кольца здесь не при чем и проблема, скорее всего, связана с клапанами или маслос ъ емными колпачками

Замена поршневых колец

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:

1. в цилиндрах нет выработки;
2. не имеет следов повреждения их внутренняя поверхность.

При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

• выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
• сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);
• снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
• отсоединяем от ГБЦ в\в провода, патрубки системы охлаждения, откручиваем болты головки;
• раскручиваем гайки приемной трубы глушителя;
• полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;

• если под двигателем есть защита, демонтируем ее;
• подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
• снимаем нижний лючок корпуса КПП (три болтика);
• головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;

демонтируем поддон, снимаем маслоприемник;

отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;

• шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;
• снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;

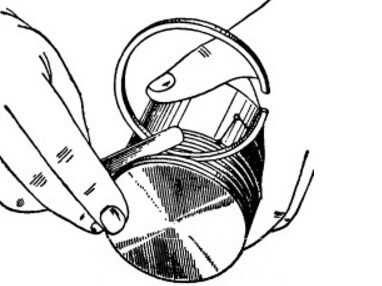

• устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;
• устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;

• ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
• затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.

Признаки и причины износа (поломки) поршневых колец

На автомобилях ВАЗ в процессе эксплуатации происходит износ двигателя, так же выходят из строя ПК. Кольца могут:

1. ломаться на две или несколько частей;
2. изнашиваться по толщине;
3. иметь общий износ.

Часто поломка деталей происходит вследствие перегрева ДВС, в этом случае в цилиндрах уменьшается компрессия, и мотор теряет мощность. Признаками неисправных ПК является:

1. сизый дым из трубы глушителя, особенно часто он проявляется после долгой работы на холостых оборотах при резком нажатии на педаль газа;
2. повышенный расход масла в двигателе;
3. падение мощности, мотор перестает тянуть;
4. закоксовывание свечей зажигания.

Если появляются признаки неисправности в поршневой группе, в первую очередь меняются поршневые кольца. Но замена ПК не всегда дает нужный эффект, часто после ремонта мотор продолжает дымить и расходовать масло. Причина здесь простая – имеется износ в самих цилиндрах. В блоке обычно гильзы изнашиваются неравномерно – они приобретают овальную форму, из-за выработки поршневые кольца не прилегают плотно к стенкам цилиндров и не обеспечивают герметичность.
