Как заменить кольца на ваз 2108

Производим замену поршневых колец ВАЗ 2109

У вашей «девятки» повысился расход бензина и масла? Из выхлопной трубы выходит дым тёмного цвета? Это симптомы износа поршневой группы. В таком случае поршневые кольца заменяют. Замена колец ВАЗ 2109 — процесс несложный. Установку новых комплектующих можно выполнить, даже не снимая двигателя. Главное: отсоединить мешающие детали.

Рассмотрим, как обеспечить доступ к поршневой группе и заменить кольца

При монтаже новых деталей существуют нормы допустимых зазоров, которые важно соблюдать. После установки обязательно проводим обкатку автомобиля

Но для начала разберёмся, что собой представляет поршневая группа и какие признаки её износа.

Замена поршневых колец ВАЗ 2109-21099

И чтобы окончательно убедиться, следует в цилиндре с низкой компрессией выкрутить свечу, закапать внутрь немного моторного масла и снова проверить компрессию. Получается, что попавшее на поршневые кольца, выберет все зазоры и сделает их герметичными. В случае, когда после смазывания маслом, компрессия вернулась к норме, то это безусловно проблема в кольцах. Если же нет, то скорее всего негерметичны сёдла клапанов или же сам клапан прогорел, но это совсем другая история. В случае с кольцами, я очень не советую браться их менять, если компрессию показывает 8-9 кг — это не что иное как «ещё походит». Потому что заменив кольца, пройдёт очень мало времени, когда прошлые симптомы снова вернутся, ведь новые кольца пока притрутся к стенкам цилиндров износят их так, что уже встанет вопрос об расточке мотора. Так что лучше это оттянуть как можно дальше. Итак, выявили причину, убедились, что дело в кольцах, теперь переходим непосредственно к замене.

Удобнее всего проводить работу на смотровой канаве или эстакаде и следует запастись инструментом для обжимки поршневых колец, так как поршня будут выниматься, а без надлежащего приспособления, установить их обратно не получится.

Инжекторный двигатель

В данном случае снимается трос привода дроссельной заслонки карбюратора, отсоединяются все шланги, подходящие к клапанной крышке и снимается защитный кожух ремня ГРМ. Затем можно снимать клапанную крышку и следующий алгоритм работы будет идентичен для обоих типов двигателей.

Следующим этапом будет прокручивание коленвала для совпадения меток на шестернях и снятие ремня ГРМ. Коленвал можно конечно крутить и через болт крепления шестерни распредвала, но я советую вращать за болт крепления шкива генератора, чтобы не сточить грани на болту распредвала. Когда метки выставлены — ключом на 17 ослабляется натяжной ролик и ремень снимается. Чтобы открутить шестерню распредвала, слева от неё можно увидеть шпильку, на которую надеваем небольшую трубку через отверстия в шестерне, чтобы она не прокручивалась. И тем же ключом откручиваем болт и аккуратно снимаем шестерню, чтобы не потерялась шпонка. Хоть она и зачастую хорошо сидит на своём месте, всё равно случается, когда она выпадает, поэтому её лучше снять и положить отдельно.

В то место, куда надевалась трубка для упора шестерни, есть болт, который нужно открутить и слегка отогнуть металлическую защиту ГРМ, чтобы можно было вытащить распредвал.

Головкой на 10 или рожковым ключом, откручиваются болты крепления крышек подшипников распредвала, а затем снимается и сам распредвал. Во время снятия распредвала, постарайтесь не повредить его сальник, но правильнее всего будет просто заменить его на новый.

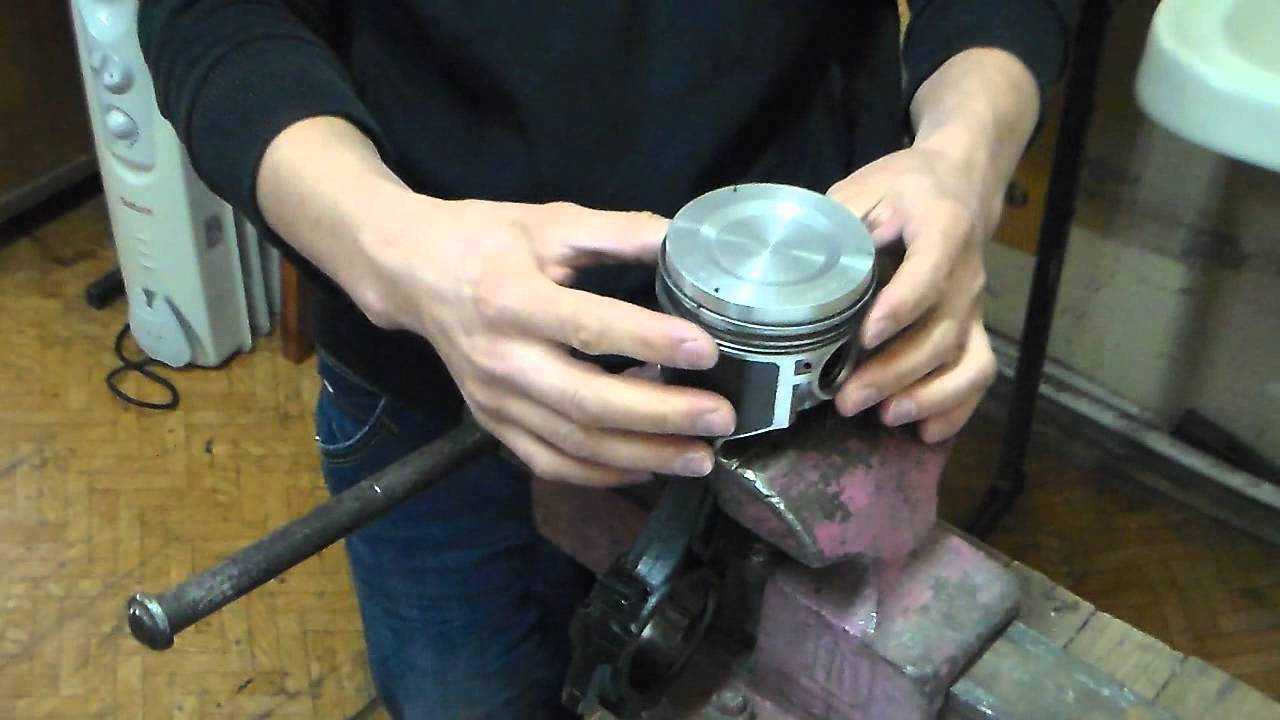

Снятие поршней и замена колец

Теперь зажимаете оправкой кольца, и аккуратно постукивая молотком через деревянную наставку, загоняете поршня обратно и проводите сборку в обратном порядке. Настотельно рекомендую после установки каждого поршня в цилиндр, снизу удостовериться, что не сместился шатунный вкладыш, иначе будет беда! После сборки, новые кольца должны пройти обкатку, то есть некоторое время постарайтесь не нагружать двигатель.

Залегание колец

Часто упавшая компрессия в цилиндрах бывает связана не только с износом цилиндро-поршневой группы. Сами канавки, в которых залегают кольца, могут быть закоксованы продуктами сгорания масла. Таким образом, речь идет о залегании. В большинстве случаев это происходит при:

• длительном перерыве работы двигателя;
• такую ситуацию могут спровоцировать короткие поездки на машине, когда мотор не успевает прогреваться до нужной температуры;
• причиной залегания колец в канавках может стать некачественное масло.

Народное средство от раскоксовки колец

Для того чтобы устранить залегание колец, следует:

• выкрутить свечи зажигания;
• в цилиндры залить керосин;
• оставить на ночь (таким образом, разрыхляется нагар).

Примечание. Не стоит говорить о том, что часть керосина, залитого в цил и ндры, смешается с маслом. Поэтому после такой процедуры следует обязательно заменить масло в двигателе. Но прежде нужно автомобиль хорошенько погонять на безопасном участке дороги, чтобы вышел весь отслоившийся нагар из цилиндров.

Для борьбы с залеганием на сегодняшний день существуют множество других способов. К примеру, в магазинах продается средство RVS, которое не требует даже замены масла. Процесс очистки такой же:

• в цилиндры заливается по 50 грамм этого средства;
• выдерживается определенное время;
• коленвал вращается вправо-влево на несколько градусов;
• оставляем откисать дальше;
• через некоторое время продуваются цилиндры без свечей (остатки препарата выбрасываются в выпускной тракт).

Когда пора менять кольца?

Поршневых колец на ВАЗ 2108-2109 три. Они представляют собой не замкнутые обода, которые находятся на внешней стенке цилиндра в специальных канавках. Эти детали служат для уплотнения камеры сгорания, регулировки расхода масла и улучшения теплопередачи через стену цилиндра. Два компрессионных не дают проникать газам из камеры сгорания в картер, а маслосъемное снимает масло со стенок цилиндра и не дает попадать ему в камеру сгорания.

Износ деталей поршневой группы происходит примерно через 150 тысяч километров пробега из-за действия газов и трения металлических деталей. Их нужно поменять, если присутствуют следующие признаки:

1. падение компрессии;
2. увеличенный расход топлива;
3. появление сизого дыма в выхлопных газах;
4. повышенный расход масла.

Причиной ухудшения работы двигателя может быть закоксованость поршня и залегание колец. Это происходит при использовании некачественных горюче-смазочных материалов, не отвечающих рекомендациям производителей. Во время длительной эксплуатации образуется нагар, который покрывает камеру сгорания и ее детали. Поршневые кольца, покрытые нагаром «залипают» и не могут выполнять надлежащим образом своих функций. В таком случае их следует поменять или раскоксовать.

Особенности поршневой группы автомобиля ВАЗ 2109

Обычно, через 150 тысяч километров пути происходит видимый износ в группе поршней. Его определить можно по некоторым признакам:

• Повышение расхода бензина.
• Уменьшение, меньше 10 кгс/см2, компрессии двигателя.
• Увеличение расхода масла. Достаточно 1000 километров пробега для уменьшения уровня масла от максимальной отметки до минимальной.
• Изменение до сизого оттенка цвета выхлопных газов.
• Расход масла уменьшается немного после замены маслоотражательных колпачков. Это говорит о том, что нужна диагностика поршневой системы и, при необходимости, замена изношенных деталей. Допустимый износ гильз и поршней не должен быть больше 0,15 миллиметров, в этом случае можно обойтись только заменой поршневых колец.

Заменить поршневые кольцана автомобиле ВАЗ 2109 можно без снятия двигателя с машины.

Совет: После установки других поршневых колец нужна замена прокладки, расположенной между головкой и блоком цилиндра. Все другие детали, вышедшие из строя, заменяются новыми в процессе сборки.

Как выполняется ремонт поршневой ВАЗ 2109

Если износ в цилиндрах превышает 0,15 миллиметров, нужна расточка цилиндров и замена поршней и колец под следующий ремонтный размер:

Замена поршневой ВАЗ 2109 должна производиться с учетом, соответствия каждому классу поршня нового поршневого кольца.
При выборе кольца нужно обращать внимание на его маркировку:

1. если она отсутствует на деталях, значит изделие имеет номинальные размеры;
2. «40» — маркируется увеличение на 0,4 миллиметра размеров в диаметре ремонтного кольца;
3. «80» — соответствует маркировка увеличения размера на 0,8 миллиметров.

Ремонт поршневой в БЦ выполняется таким образом:

Проверяется износ цилиндров. С помощью нутромера в двух направлениях — продольном и поперечном, в четырех поясах меряется диаметр цилиндра.

Измерение нутромером диаметра цилиндра

В зоне первого пояса износа цилиндра практически нет. Поэтому о размере износа в остальных поясах детали можно определять по разности диаметров между этим поясом цилиндра и остальными.

Пояса для контроля износа цилиндра

• При величине износа больше чем 0,15 миллиметров делается расточка цилиндров, до наиболее близкого ремонтного размера. При этом нужно учитывать, что окончательная операция для обработки цилиндра — хонингование. Поэтому, нужно оставляется припуск под обработку диаметра 0,03 миллиметра.
• После окончательной операции ремонтный размер поршня и диаметр цилиндра отличались в пределах 0,025 – 0,045 миллиметров.
• Устанавливается новый поршень.

Совет: Крышки на шатуне не могут быть взаимозаменяемыми. На крышке шатуна и детали указывается номер цилиндра, куда можно установить шатун. Когда производится замена поршня ВАЗ 2109 , с одной стороны должны быть расположены цифры на шатуне.

• Таким же путем производится замена поршней на ВАЗ 2109 всех оставшихся.
• В обратной последовательности разборки собирается двигатель после того, как установлен последний поршень.

Хорошо показана замена поршней ВАЗ 2109 на видео.

Как правильно обкатать двигатель после замены поршневой

Правильная обкатка автомобиля имеет большое значение после того как выполнена замена всей поршневой на ВАЗ 2109. К этому нужно относиться очень внимательно, так же как и к ремонту

С особым вниманием следует обращаться с теми узлами, у которых детали между собой связаны трением, а КПД зависит от оптимальных зазоров, с которыми они должны прилегать друг к другу. Итак:

• Скорость автомобиля, после монтажа новых поршней, не должна превышать больше 60 километров за один час на 1000 километров пробега. Это нужно для притирки трущихся между собой деталей.
• Основной целью обкатки является сглаживание всех микронеровностей. Это происходит трением между собой деталей, пока не будет обеспечено полное их прилегание. Повышенное нагревание деталей мотора возникает при большом трении при «притирке».
• Это и указывает на то, что двигатель должен работать со щадящими, минимальными нагрузками.

Соблюдение всех этих правил, после того, как произведена замена поршня на ВАЗ 2109,обеспечит использование автомобиля долгое время в хорошем состоянии.

Изымаем поршни из цилиндров

Для выполнения работ заезжаем на смотровую яму или эстакаду и готовим набор инструментов:

• гаечные ключи;
• динамометрический ключ (определяет степень затяжки болта);
• оправка для обжима колец;
• набор щупов для определения зазора.

Замена поршневых колец ВАЗ 2109 начинается с отсоединения минусовой клеммы аккумулятора. Для обеспечения доступа к коленвалу из ямы демонтируем нижнюю крышку картера. На стыке есть прокладка, её нужно будет заменить на новую. При помощи ключа на 10 открепляем маслоприёмник от коренной крышки вала и корпуса масляной помпы.

Далее открепляем приёмную трубу от кронштейна под днищем. Поскольку кронштейн также крепится и к кузову, откручиваем болты крепления. Отгибаем кончики стопорных пластин гаек, которыми крепится приёмная труба и впускной коллектор. Откручиваем эти гайки, а также гайки на хомуте, снимаем хомут. Далее раскреплению подлежат приёмная труба и труба резонатора. Снизу доступ открыт, осталось открутить гайки шатунных винтов, демонтировать крышки шатунов, чтобы шатун можно было выбить снизу.

Перемещаемся под капот. Отвернув гайку и шайбу, которыми крепится фильтр очистки воздуха, и отстегнув 4 зажима, демонтируем крышку фильтра. Достаем фильтрующий элемент и его корпус. После нужно рассоединить воздухозаборный шланг и патрубок на крышке клапанов. Для снятия крышки клапанов необходимо отвернуть гайку крепления троса привода акселератора.

Далее снимаем переднюю крышку привода ГРМ, ослабляем натяжной ролик и стягиваем ремень. Демонтировать шкив распредвала можно, поддёрнув отвёрткой. Теперь ваша цель — отогнуть заднюю крышку от головки блока, дабы ГБЦ вышла из-под конца распредвала. Для этого отвинчиваем крепления крышки и водяной помпы.

Вынимаем наконечники высоковольтного провода свечей, отсоединяем колодку проводов от трамблера. Откручиванием двух винтиков демонтируем крышку трамблёра с проводами. Чтобы трамблёр полностью снять, отсоединяем мешающий шланг от вакуум- корректора, выкручиваем гайки, демонтируем кронштейн. Затем рассоединяем шланг бензонасоса и карбюратора, снимаем бензонасос. Далее отсоединяем хомуты шлангов термостата и демонтируем этот прибор.

Для выкручивания 10 болтов ГБЦ используем шестигранник на 10. Вытянув болты и шайбы, наконец, отсоединяем ГБЦ. Уплотняющую прокладку убираем и обязательно заменяем. Очищаем верхнюю плоскость блока цилиндров от масла, грязевого налёта и следов от прокладки.

Перемещаемся в яму. И, слегка подбивая молотком, вынимаем поршень в сборе с шатуном из цилиндра. Повторяем процедуру с тремя оставшимися поршнями.
