Замена генератора ВАЗ 2107 своими руками

Если вы не хотите переплачивать за работу по установке нового генератора, его можно установить самому, тем более что ничего сложного в этой процедуре нет.

Необходимые инструменты:

торцевой ключ с «карданом» на 17 (для моделей 372.3701) или такой же на 13 (для моделей 9412.3701);
торцевой ключ на 19;
торцевой ключ на 10.

Порядок выполнения работ

Установите автомобиль на эстакаду или автомобильную смотровую «яму», зафиксируйте его стояночным тормозом.
Поднимите капот, отключите провод «массы» от аккумулятора.
Для удобства доступа к креплениям генератора демонтируйте АКБ при помощи ключа на 10;
Торцевым ключом на 17 или на 13 (в зависимости от модели) отверните гайку фиксации генератора к регулировочной планке.
Спуститесь в смотровую яму и демонтируйте защиту двигателя.
Снимите ремень генератора с его шкива.
Отсоедините колодку провода от контактов генератора.
Отодвиньте резиновый защитный колпачок, и ключом на 10 выкрутите гайку фиксации наконечников электропроводов к «плюсовому» выводу генератора, соединенного с соответствующей клеммой аккумулятора.
С помощью торцевого ключа на 19 отверните гайку фиксации статора генератора к кронштейну блока цилиндров.
Извлеките фиксирующий болт и снимите генератор через низ моторного отсека.
Установите на место новый генератор.
Наденьте ремень на его шкив, а также на шкивы водяного насоса и коленчатого вала.
Зафиксируйте генератор и присоедините защиту двигателя.

11.2.1. Фары

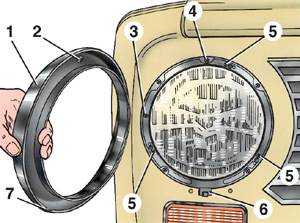

Вид фары без ободка

1 – облицовочный ободок;
2 – винт крепления облицовочного ободка;
3 – винт регулировки пучка света в горизонтальном направлении;
4 – винт регулировки пучка света в вертикальном направлении;

5 – винты крепления оптического элемента; 6 – кронштейн крепления облицовочного ободка; 7 – продолговатое отверстие под кронштейн 6

Замена ламп

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните винт 2 (см. рис. ) крепления облицовочного ободка и снимите его, выводя из зацепления с кронштейном 6.

2. Ослабьте винты 5 крепления оптического элемента фары, поверните ободок против часовой стрелки и снимите его.

3. Выньте оптический элемент фары и замените лампу.

4. После замены лампы установите оптический элемент так, чтобы скобы оптического элемента вошли в гнезда внутреннего ободка фары.

Предупреждение

Галогенные лампы можно устанавливать только в специальные, предназначенные для них фары. При замене галогенных ламп надевайте на руки перчатки, чтобы на стекле лампы не было жировых следов от пальцев. Если такие следы на лампе имеются, то удалите их спиртом.

Регулировка света фарСхема регулировки света фар

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света. Регулируются фары вращением винтов 3, 4, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях. Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

2. Начертите на экране (см. рис. ) вертикальные линии: осевую 0 и линии А и В, проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 80 cм линию 2 центров световых пятен.

3. Снимите облицовочные ободки фар и включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отсоединяется от жгута проводов), а затем для левой (правая закрыта) отрегулируйте винтами 3 (см. рис. ) и 4 световые пучки фар.

4. У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. ), а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.

5. Проверьте, включается ли дальний свет.

6. Выключите фары и установите облицовочные ободки.
