Замена клапанов lada kalina hatchback (ваз калина)

Как отрегулировать клапаны?

Главный вопрос: как регулировать клапана. Для выполнения данной процедуры владельцу потребуется обзавестись следующим набором инструментальных средств, приспособлений и расходных компонентов:

• отвертками и плоскогубцами с удлиненными захватами;
• головками для откручивания болтов;
• трещоткой;
• набором щупов;
• воротком;
• шприцем для удаления излишков масла из ванночек головки;
• пинцетом для извлечения шайб;
• регулировочными шайбами разной размерности (толщины) и устройством для утопления клапанов.

Перед тем, как начнется регулировка клапанов, даем мотору возможность остыть (температура не более 20 градусов).

1. Не забываем о безопасности и снимаем клеммы с АКБ.
2. Демонтируем клапанную крышку с прокладкой.
3. Во время процедуры потребуется проворачивать коленчатый вал Лада Калина. Для облегчения данного действия рекомендуется выкрутить свечи, предварительно сняв с них наконечники высоковольтных кабелей.
4. Демонтируем крышку привода ГРМ.
5. Шприцем отбираем остатки масла из ванночек.
6. Устройство для утопления клапанов устанавливаем на шпильки крепления крышки мотора и фиксируем штатными гайками.
7. Вращая коленчатый вал (ключом за болт шкива или колесом с включенной 5-й передачей в коробке, предварительно вывесив бок машины), добиваемся положения ВМТ в 1-м цилиндре (правый крайний по ходу авто).
8. Из данного положения отворачиваем распределительный вал на угол в 40-50 градусов (на три зуба шкива).
9. Щупом замеряем величину зазора между тыльной поверхностью кулачков и шайбами 1-го (выпуск) и 3-го (впуск) клапанов (считаем от приводной шестерни вала). Щуп должен заходить в зазор с небольшим «натягом».
10. Когда величина зазора отличается от требуемого значения, то толкатель следует повернуть так, чтобы его паз оказался напротив «регулировщика».
11. С помощью приспособления производим утопление клапана, зафиксировав толкатель от проворачивания с помощью отвертки (ее вставляем в паз). Посредством фиксатора стопорим толкатель в его нижнем положении.
12. Извлечение шайбы осуществляем ранее указанным пинцетом.
13. Читаем маркировку на шайбе. Она свидетельствует о толщине. Если надпись стерлась – меряем микрометром.
14. Высчитываем требуемую толщину подлежащей установке шайбы по общеизвестной формуле, которая, кстати, отличается для впускных и выпускных клапанов.
15. Подбираем из набора новую шайбу, обладающую толщиной, близкой к значению, получившемуся при расчете (отклонение – плюс 0,05 мм).
16. Выбранную шайбу устанавливаем в посадочное место (в толкатель). При этом поверхность с маркировкой должна быть обращена вниз.
17. Поджав устройством толкатель (глубже утопив), извлекаем фиксатор.
18. Теперь переходим к регулировке следующей пары клапанов. Для этого вращаем коленвал до значения угла в 220-230 градусов и выполняем весь перечень указанных ранее регулировочных действий с клапанами: 5-й (выпуск) и 2-й (впуск).

Алгоритм манипуляций для двух оставшихся пар клапанов в зависимости от угла поворота коленчатого вала в авто Лада Калина выглядит следующим образом:

• угол в 400-410 градусов: 8-й клапан (выпуск) и 6-й (впуск);
• угол поворота в 580-590 градусов: 4-й (выпуск) и 7-й (впуск).

Для уверенности в корректности регулировки можно заново выполнить весь цикл проворачивания вала с контрольным замером величин зазоров. Заметим, что их значение для выпускной группы клапанов равно 0,3 мм, а для впускных – 0,2 мм.

Блок управления Калина

Передний бампер Калина

Отопитель Калина

Для чего необходима регулировка?

От корректно выполненной процедуры зависит:

• бесперебойное функционирование мотора LADA Kalina (работа с пониженным уровнем шума в ГРМ, отсутствие ошибок датчика распределительного вала);
• снижение топливного потребления до уровня, близкого к регламентированному производителем;
• меньший износ кулачков распределительного вала и взаимодействующих с ними толкателей.
• чистота камер сгорания и тарелок клапанов из-за отсутствия нагара.

Регулировка клапанов в машине Лада Калина должна проводиться при периодическом пробеге, равном 20 тыс. км или немногим более.

Пренебрегать данной процедурой не рекомендуется, поскольку происходит изменение регламентной величины зазоров у клапанов контуров впуска и выпуска. Это обстоятельство провоцирует неплотное прилегание клапанных тарелок к посадочным седлам, что неизбежно приводит к образованию нагара, неполному сгоранию топлива, повреждению тарелок с последующим прогаром и прочим неприятностям в ГРМ в модели LADA Kalina. Как видно, при отсутствии требуемых зазоров наблюдается нарушение корректного функционирования мотора в целом, а единственным безобидным моментом здесь является акустический дискомфорт владельца из-за увеличенной шумности ГРМ.

Заметим, что регулировки механизма клапанов требует 8 клапанный моторов машин Лада Калина.

Основные характеристики двигателя Калины

Первой моделью двигателя, которые устанавливались на Ладу Калину, были обычные 8-клапанные агрегаты под номером 11183, с рабочим объемом в 1.6 л. Мощность двигателя составляла 82 лошадиные силы. Для него хватало 13,5 секунд, чтобы разогнать Ладу Калину до 100 км в час. Тянет такой двигатель прекрасно, даже на низких оборотах.

При затяжном подъеме машина не сбрасывает скорость, а продолжает ее набирать. Расход топлива приемлемый. На скорости в 80 км в час он составит 5.5 литра на 100 км пути. Ресурс двигателя около 230 000 км, но рассматривая статистические данные, можно увидеть, что неприятности могут случиться и на 35-45 тыс. км пробега.

Вторым серийным двигателем стал 11194. Рабочий объем силовой установки при этом уменьшился до 1.4 литра. Зато количество клапанов увеличилось в два раза, до 16 штук. Мощность двигателя Лада Калина возросла и составила 90 лошадей. За счет уменьшения объема уменьшился и расход. При тех же 80 км в час из бака уходило менее 5 л топлива.

Динамика разгона стала куда ярче. На разгон до сотни уходило уже 12,5 секунд. Ресурс двигателя существенно не изменился, около 200 000 км. Хотя встречаются экземпляры, отходившие 500 000 км без капитального ремонта, но это скорее исключение, чем правило.

21126 стал третьей моделью, с рабочим объемом в 1.6 л. Количество клапанов — 16 штук. При этом мощность двигателя выросла до 98 лошадиных сил. Многие владельцы проводили самостоятельные замеры, и средние цифры указывали на мощность в 107 лошадиных сил.

Возможно, это было намеренное занижение производителем характеристики с целью уберечь покупателя от излишней уплаты транспортного налога. Известно, что после прохождения отметки в 100 л. с. транспортный налог увеличивается в 3 раза.

Расход остался на уровне 5 л на 100 км пробега. А динамика разгона убавила еще полсекунды при разгоне до сотни. Тяговая характеристика при сравнении с 8-ми клапанным собратом ухудшилась. При подъеме однозначно придется переключиться на пониженную передачу. Ресурс около 250 000 км .

Замер компрессии

Компрессия в горшке 11,6 — очень хороший результат для б.у. двигателя

Для этого следует выкрутить свечи и на их место по очереди вставлять компрессометр. Работать при этом должны два человека. Один будет крутить мотор стартером, а второй – держать прибор.

В том случае, когда мотор на авто 8 клапанный, то надо будет отключить модуль зажигания, чтобы он не поломался. Когда в двигателе есть 16 клапанов, то ничего делать дополнительно не надо.

Компрессия в каждом цилиндре должна быть одинаковой по сравнению с другими. Опускаться ниже 10 единиц она также не должна. Если она опустится ниже 10, то потребуется производить полностью ремонт мотора. Если в каком-то одном цилиндре компрессия будет ниже, чем в остальных, то, скорее всего, в нем прогорел клапан и он потребует замены. В таком случае точно дать ответ на вопрос нельзя. Потребуется только разбирать мотор.

Как выполняют регулировку клапанов

Чтобы произвести регулировку клапанов Калина, необходим набор нужных инструментов:

• несколько отверток и длинногубцы;
• головки, чтобы откручивать болты;
• вороток, щупы и трещотка;
• пинцет и шприц, который понадобится, чтобы удалить излишки масла;
• регулировочные шайбы и приспособление, чтобы аккуратно утопить клапаны.

Начинать нужно с проверки двигателя: он должен быть холодным. 20° — подходящая температура, чтобы зазоры были выставлены отлично.

Замена клапанов происходит после того, как снята клапанная крышка, т. е. изымаются болты крепления, свечи выкручиваются, чтобы двигатель лучше проворачивался, а распределительный и коленчатый валы выставлены по меткам. Распредвал должен содержать кулачки без выработки. Головка обязана быть без масла, лучше использовать шприц. К шпилькам нужно прикрепить приспособление, чтобы утопить клапаны.

Затем поршни I и IV цилиндров должны зафиксироваться в верхней точке. Есть несколько методов, один из них состоит в том, что коленчатый вал не потребуется прокручивать 3 раза и регулируя только 2 зазора, а за один оборот возможно отрегулировать 4.

Нужна предельная внимательность: обязательно четыре кулачка распредвала будут находиться в положении, поднятом от клапана, вот в этом месте и нужно измерить зазоры. Обычно это — I, II, III, V клапаны. Если зазоры отличны от номинальных, нужна регулировка, а помогут шайба и формула, с помощью которой можно узнать ее толщину, суммировав толщину снятой шайбы, номинальный зазор и зазор измененный.

Регулировочные шайбы, которые находятся в автомобиле Лада Калина, удаляются, на их шпильки крышки надевается планка. Ее укрепляют гайками. Теперь требуется утопить клапан — обязательно до упора. В то же время упорный рычажок вставляется под распредвал. Это нужно сделать, чтобы толкатель в нажатом состоянии удерживался. Прорезь на толкателе должна в это время находиться спереди, тогда легче поддевать и вытаскивать шайбу. Здесь пригодятся длинногубцы.

Новую шайбу нужно вставить на предназначенное ей место и придавить рычагом, так она сядет в углубление. Упорный фиксатор толкателя должен пока отсутствовать на своем месте.

Оставшиеся 4 клапана требуют такой регулировки. Коленчатый вал проворачивается на один поворот под 90°, пока не совпадут мерки, и все повторяется, как и первый раз. Если отрегулировано грамотно, то щуп в зазор войдет свободно, без напряжения.

Затем устанавливаются на место свечи, заливается масло, прокладку, находящуюся под крышкой клапана, придется заменить, закрепить крышку. Датчики на Калине должны показать правильную работу всех механизмов. Теперь можно отправляться в дорогу на любимом автомобиле.

Тегиинструкция, клапан, регулировка

Процесс замены ремня ГРМ на 8-ми клапанной Лада Калина

Как и в любом ремонте начинать стоит с поиска инструментария. Итак, для замены ремня и ролика газораспределительного механизма Лада Калина 8-клапанов понадобится:

• Ключ на 17 (рожковый и накидной).
• Головка на 10.
• Плоская отвертка.
• Специальный ключ для натяжки.

Когда определились с необходимым инструментом, можно преступить непосредственно к замене:

1. Для удобства замены комплекта ГРМ следует демонтировать ремень генератора.

2. Выкручиваем 3 болта крепления кожуха ГРМ и снимаем крышку.

3. Следующим немаловажным этапом становится выставление ВТМ. То есть, ГРМ относительно коленчатого вала. Так, при монтаже не будет сбит механизм газораспределения и такты работы силового агрегата.

4. Отвинтив немного гайку крепления ролика, попускаем натяг.
5. Теперь, можно демонтировать ремень в следующей последовательности: снимаем с шестерни распределительного вала – ролика – шкива водяного насоса.
6. Для того, чтобы ремень ГРМ можно было демонтировать полностью, необходимо снять шкив генератора.
7. Теперь, необходимо зафиксировать коленчатый вал через принудительную блокировку сцепления.

8. Откручиваем гайку крепления шкива коленвала и демонтируем его.

9. Теперь, когда ремень ГРМ освободился, его можно полностью снять.

10. Откручиваем полностью гайку крепления ролика и меняем его.
11. Монтаж нового ремня и ролика газораспределительного механизма Лада Калина проводим в обратном порядке.
12. Последним этапом перед установкой крышки становится выставление натяга.

Таким образом, видно, что замена ремня и ролика ГРМ на Ладе Калине 8 клапанов проводится достаточно легко. В среднем, этот процесс занимает до 4 часов.

Выбор ремня и ролика

Опытные Калиноводы с нашего сообщества не рекомендуют Вам брать ремень ГРМ фирмы dayco. НА фото ремень DAYCO с пробегом 20 000 км.

При этом к выбору стоит подходить тщательно и основательно. От их качественной и сложенной работы зависит работа системы впрыска и выпуска отработанных газов. Поскольку, ремень газораспределительного механизма и ролик считаются расходными материалами, поэтому меняются чаще основных деталей силового агрегата.

Артикул и цена ремня

Итак, рассмотрим оригинальные и неоригинальные детали системы ГРМ, которые можно установить на 8- клапанную Ладу Калину.

21126-1006040 – это оригинальный артикул ремня ГРМ, который производится заводом АвтоВаз. При этом он считается надежным со сроком эксплуатации до 30 тыс. км. Среднерыночная цена составляет 1300 руб.

Аналогов оригинальной детали представлено на рынке запасных частей достаточно много. Некоторые из них имеют лучшее качество, чем оригинальный ремень ГРМ на 8-клапанную Калину. Рассмотрим, какие же производители делают неоригинальную запасную часть газораспределительного механизма для ВАЗ -1117-1119 8 клапанов.

Таблица, с указанием производителей, артикулов и цен

Наименование производителя	Каталожный номер	Средняя цена по РФ в рублях
Master-Sport	1137-SD-PCS-MS	570
Grand prix	JH8025	800
LYNXauto	137FL22	960
Hola	TH1372	1000
Contitech	CT1137	1280
Finwhale	BD137	1550
Dayco	941071	1650
Bosch	1 987 949 662	1860
Gates	5631XS	2150
Luzar	LTB0127	2280
Optibelt	ZRK1593	3340
Pilenga (ремень+ролик)	CT-P1137	4720
Trialli (ремень+ролик)	GD770	5060

Новый ремень ГРМ Bosch

Как видно с таблицы выбор неоригинального ремня ГРМ довольно большой. Каждый автолюбитель сможет подобрать на свою 8-клапанную Ладу Калину, тот вариант, который считает для себя максимально приемлемым.

Зачем нужна регулировка

От грамотно сделанной операции зависит:

• отличная работа газораспределительной системы;
• нахождение зазоров в пределах нормы;
• работа двигателя (он функционирует намного тише, и его значительно проще завести, а датчик распредвала, под контролем которого находится вся работа автомобиля, покажет хорошее состояние механизмов);
• уменьшение расхода топлива;
• лучшая работа толкателя и распредвала;
• отсутствие нагара (камера сгорания практически останется чистой).

Регулировка клапанов Лада Калина обычно проводится после того, как автомобиль прошел более 20 тыс. км. Затягивать с этим не стоит, так как когда в клапанах появились зазоры, нарушилась настройка, произведенная на заводе, цилиндры остаются без достаточного количества топлива, а при неполном сгорании газа происходит его преждевременный выброс.

Можно смело утверждать, что при неисправности клапана нарушена вся работа автомобиля. А если клапаны прогорят, то пострадает головка блока цилиндров.

Кто приобрел такую машину, как Лада Калина 2, знают, что регулировка клапана после определенного пробега необходима.

Этот тип машин существует с несколькими видами двигателей. Первая модель 8-клапанная, с рабочим объемом 1,6 л. Регулировка клапанов нужна периодически. Прошло время, и появилась машина с меньшим объемом — 1,4 л, но 16-клапанная. Регулировка клапанов практически не требуется.

Но конструкторы на этом успокаиваться и не подумали, в результате их творчества возник новый двигатель автомобиля Калина с 8 клапанами и объемом в 1,6 л, но облегченной поршневой системой. Самая престижная Лада Калина 2 — 16-клапанная, с объемом 1,6 л. Регулировка нужна очень редко, но клапаны могут загибаться, если обрывается ремень.

Для тех кто не знает, что такое термостат и как он устроен — немного теории…

Работает термостат исключительно под воздействием законов физики, он полностью механичен. Открытие клапана происходит благодаря твердому термочувствительному элементу, который плавится от нагревания, открывая заслонку для свободного движения охлаждающей жидкости большому кругу.

• Длительный прогрев двигателя.
• Безосновательное повышение температуры охлаждающей жидкости, или перегрев двигателя.

Теперь давайте поговорим о том, как заменить термостат в случае его выхода из строя. В качестве подопытного выступит популярная ВАЗовская модель — Лада Калина.

1. Набор отверток.
2. Два торцевые ключа на «12», «13».
3. Силиконовый герметик.
4. Емкость для того чтобы слить ОЖ примерно (5 л).
5. 1-2 часа свободного времени.
6. Термостат Лада Калина.

1. Первым делом слейте охлаждающую жидкость.

• а. Со стороны моторного отсека выкрутите два верхних болта и гайку. Все детали сложите в одно место, это позволит вам не потерять их в процессе выполнения замены термостата.
• б. Теперь снимите с клапана рециркуляции, разъем расположенный на корпусе фильтра.
• в. Снимите клапан, потянув его вверх. Отведите его вместе с трубками немного в сторону, чтобы не мешал вам работать.
• г. Нужно снять разъем с воздушного датчика, после, ослабив хомут, снимите воздушный шланг.
• д. Слегка расшатывая и проворачивая, извлеките корпус воздушного фильтра наружу.

5. Открутите шпильку и гайку на термостате, используя ключ на «13». Слегка расшатывая, снимите термостат. Иногда для того чтобы это сделать приходится применять отвертку или другое приспособление, это объясняется тем, что за годы эксплуатации термостат порядком «прикипает» к своему посадочному гнезду.

6. Перед тем как установить термостат Лада Калина подготовьте посадочное, для этого очистите его от пыли и грязи, а также остатков старой прокладки.

9. Установка термостата Калина производится в обратной последовательности. Установите новый термостат, и не забудьте о температурном датчике, его нужно снять со старого термостата.

10. Прикрутите массовый провод обратно на верхнюю шпильку крепления.

12. По окончанию сборки проверьте герметичность всех соединений, для этого необходимо завести мотор. Не спеша, внимательно осмотрите все соединения и убедитесь, что на них нет подтеканий. При необходимости подтяните хомуты.

Лада Калина Хэтчбек LUX › Бортжурнал › самостоятельная регулировка клапанов (Часть первая)

Всех приветствую!Расскажу Вам сегодня о том, как своими руками отрегулировать клапана на 8-ми клапанном моторе, используя обычный инструмент. Причиной моего вмешательства в работу исправного авто стало банальное любопытство и желание сделать работу двигателя по-мягче, особенно при прогреве, когда наблюдается «эффект дизеля».

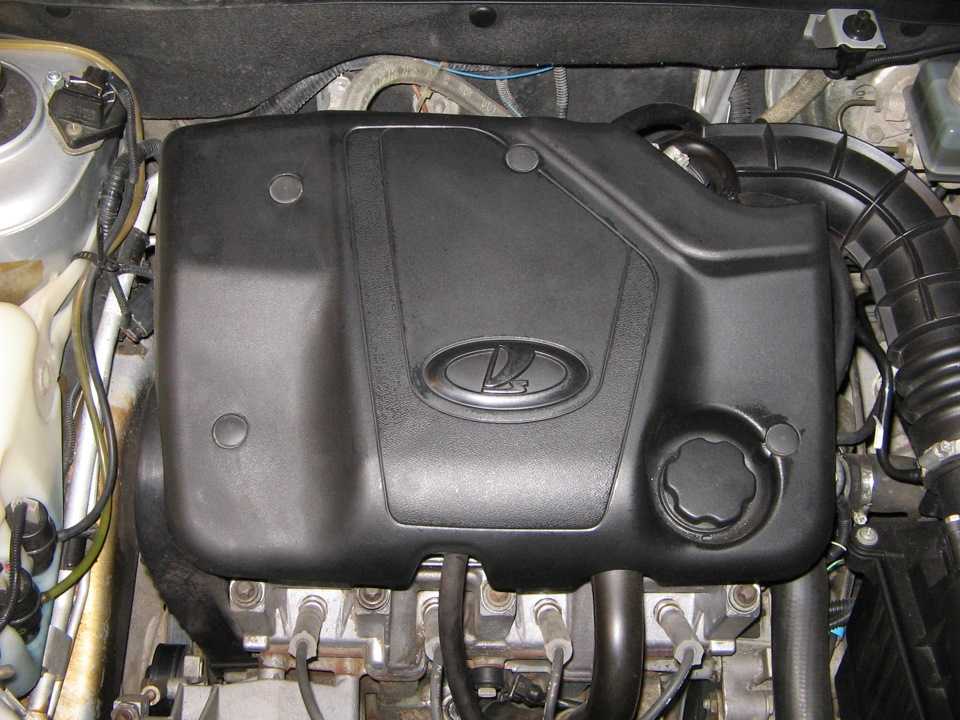

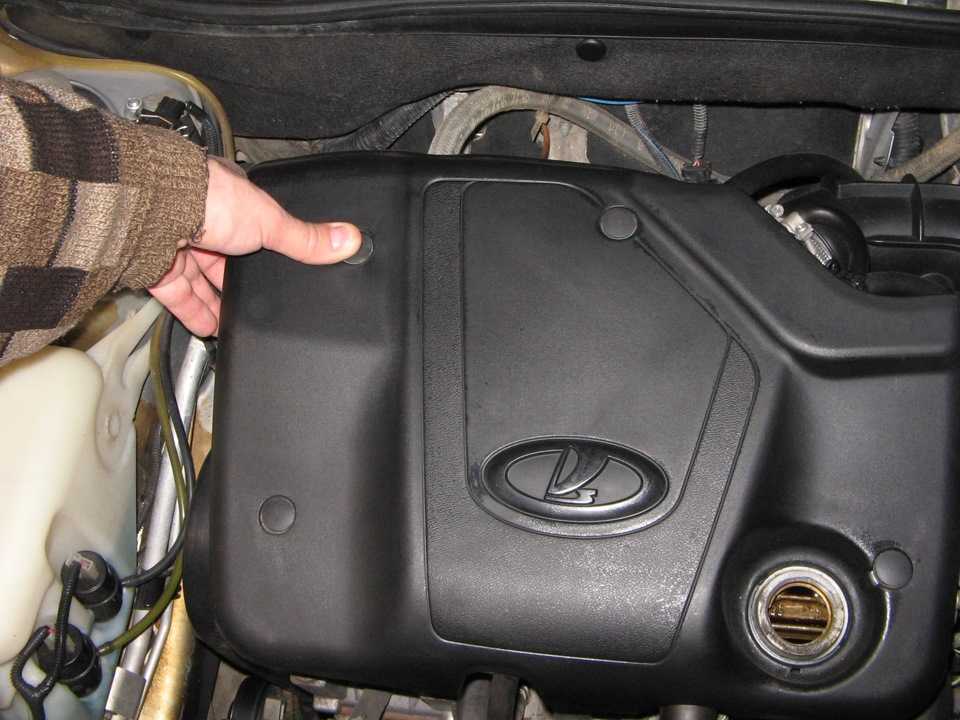

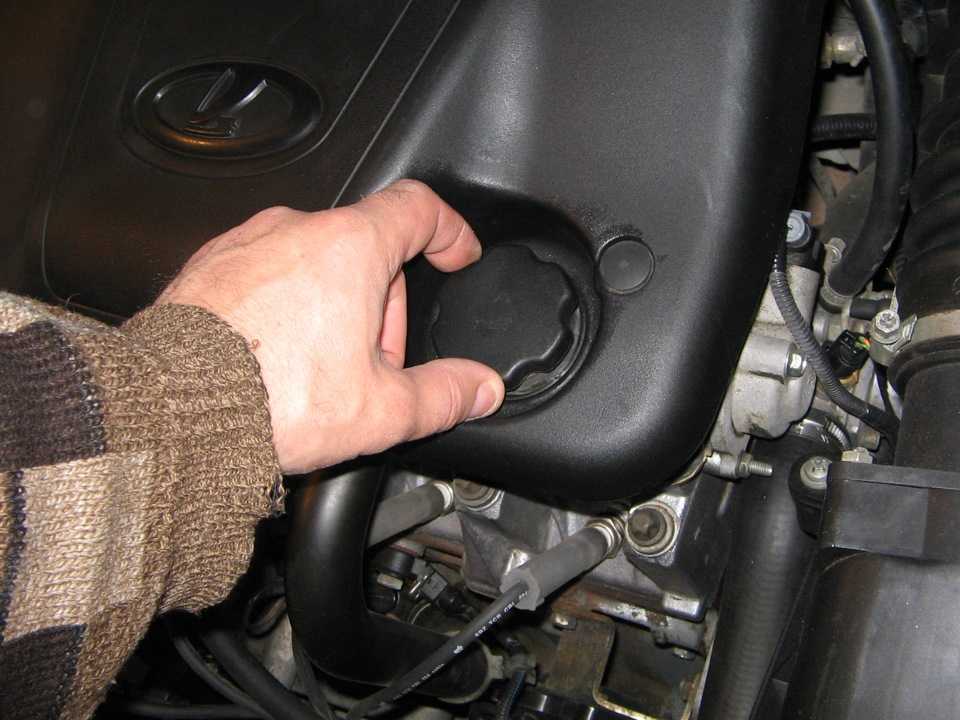

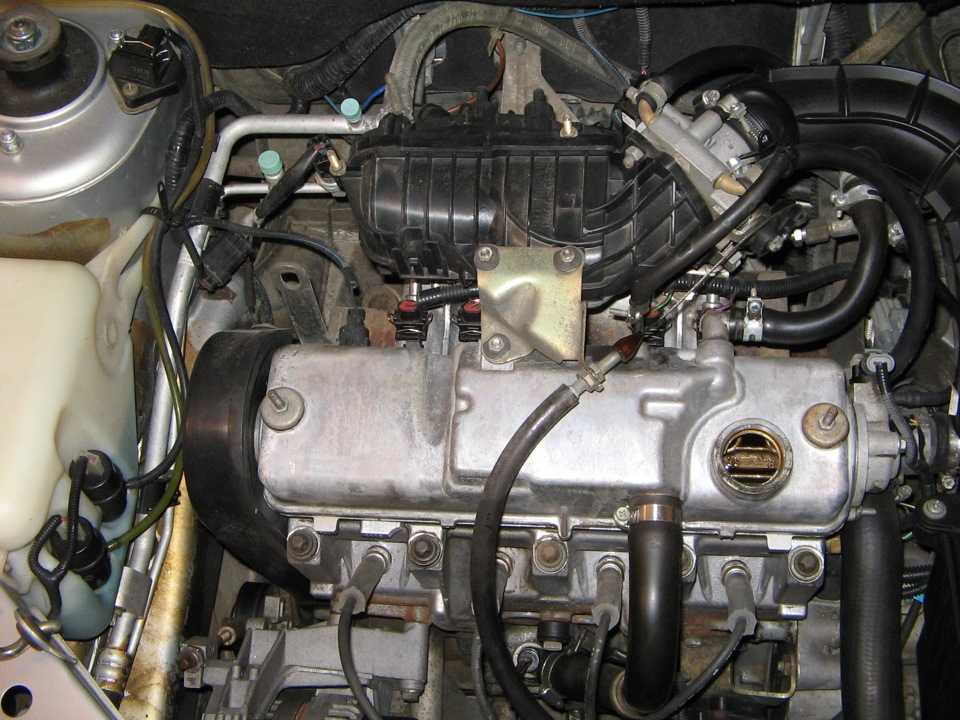

Итак начнем: выкручиваем пробку заливной горловины, снимаем верхний кожух, и отжимаем все хомуты идущие к клапанной крышке

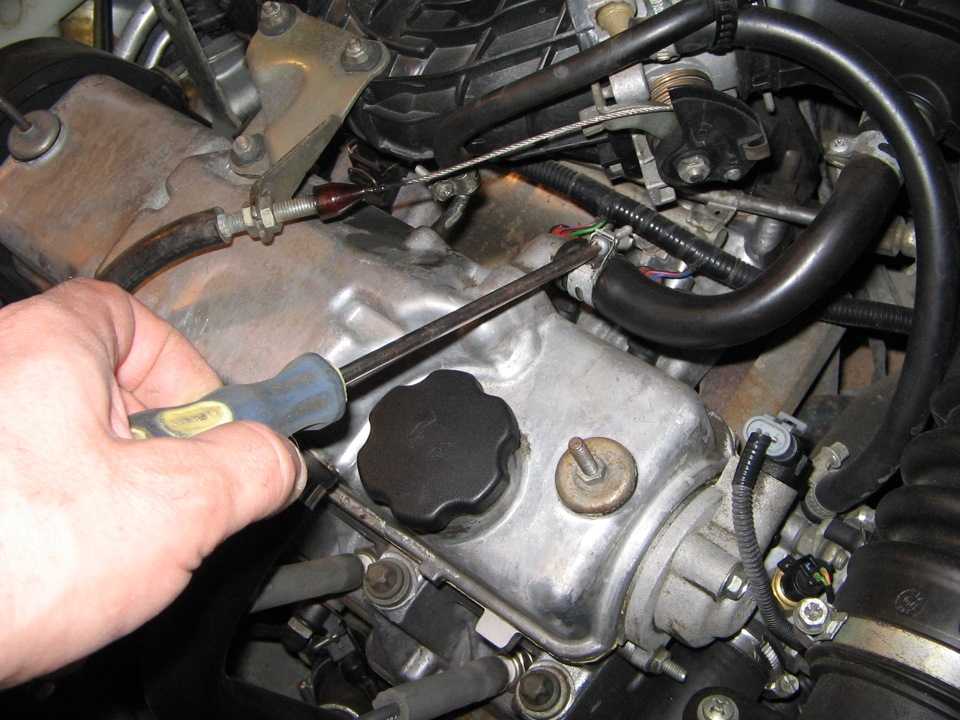

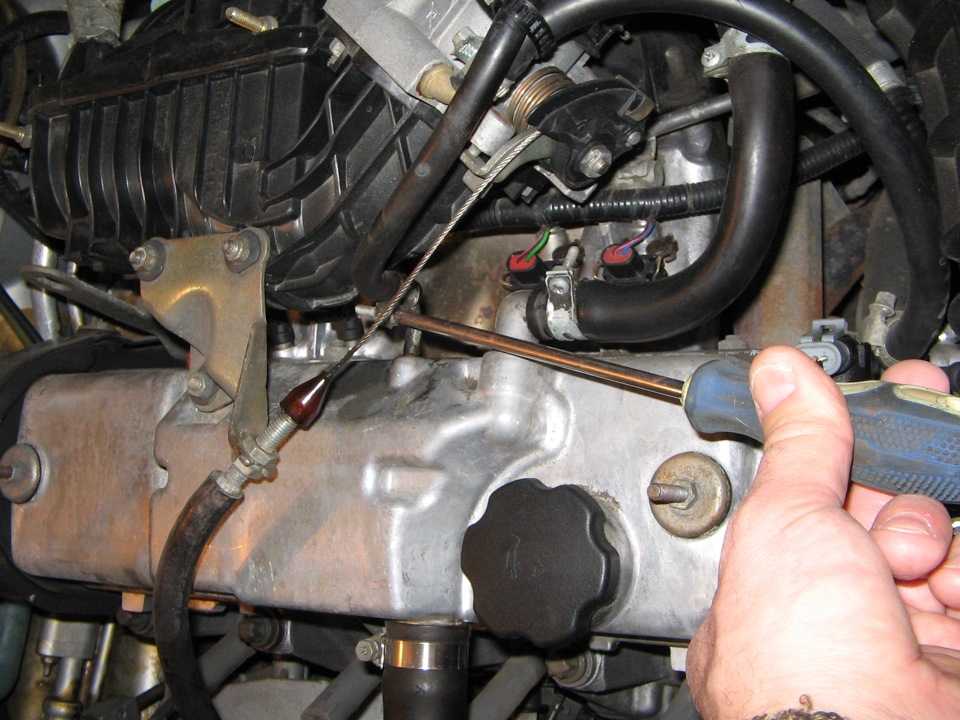

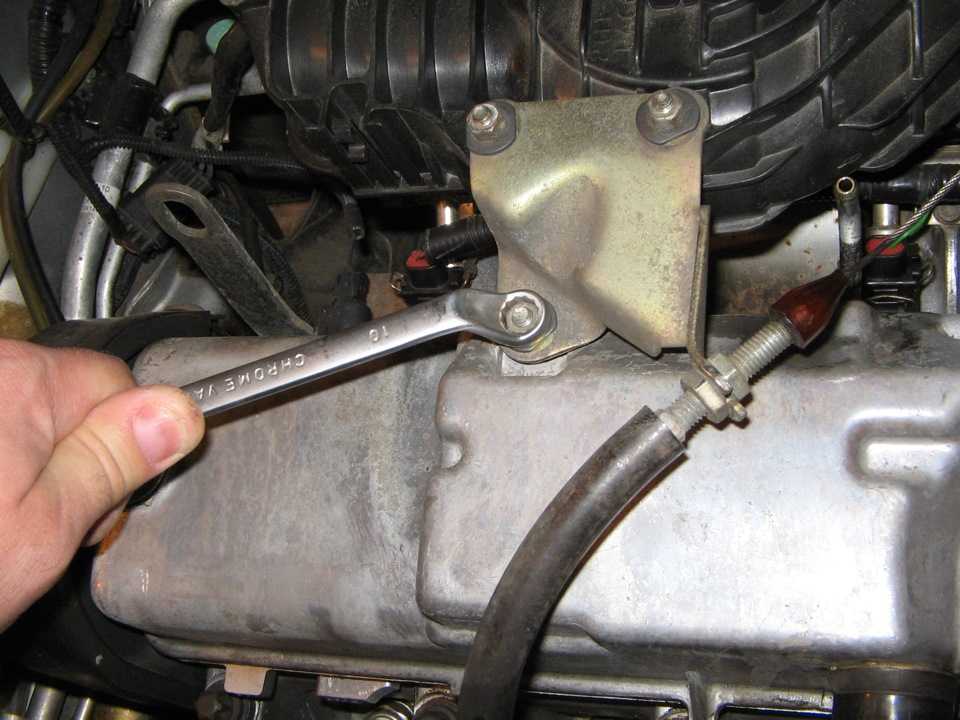

ключем на 10 отжимаем кронштей крепления троса газа

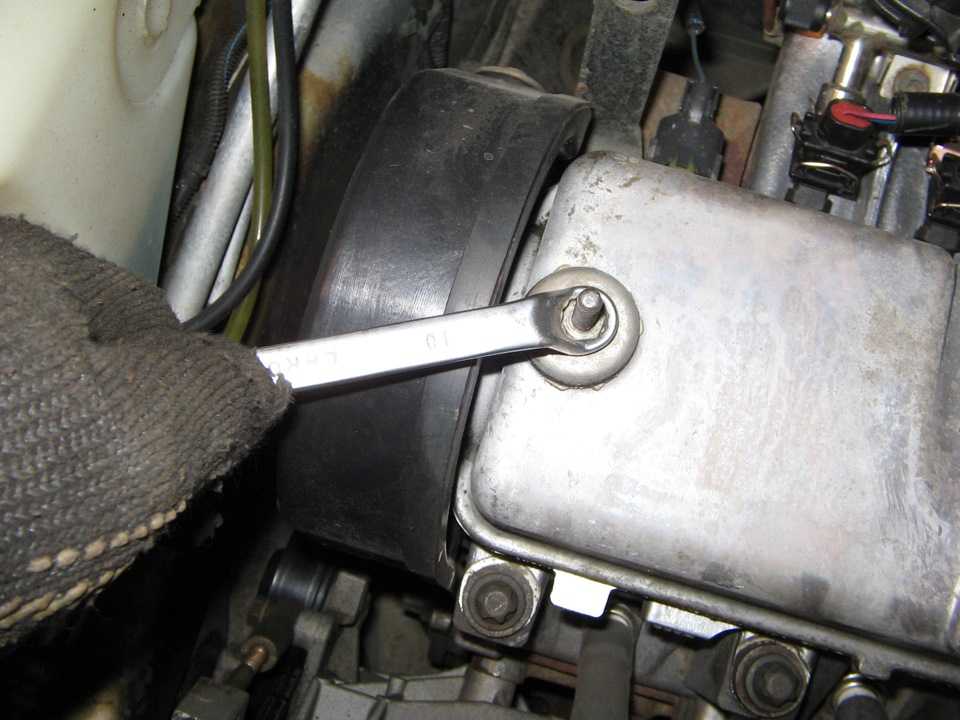

откручиваем крышку клапанов

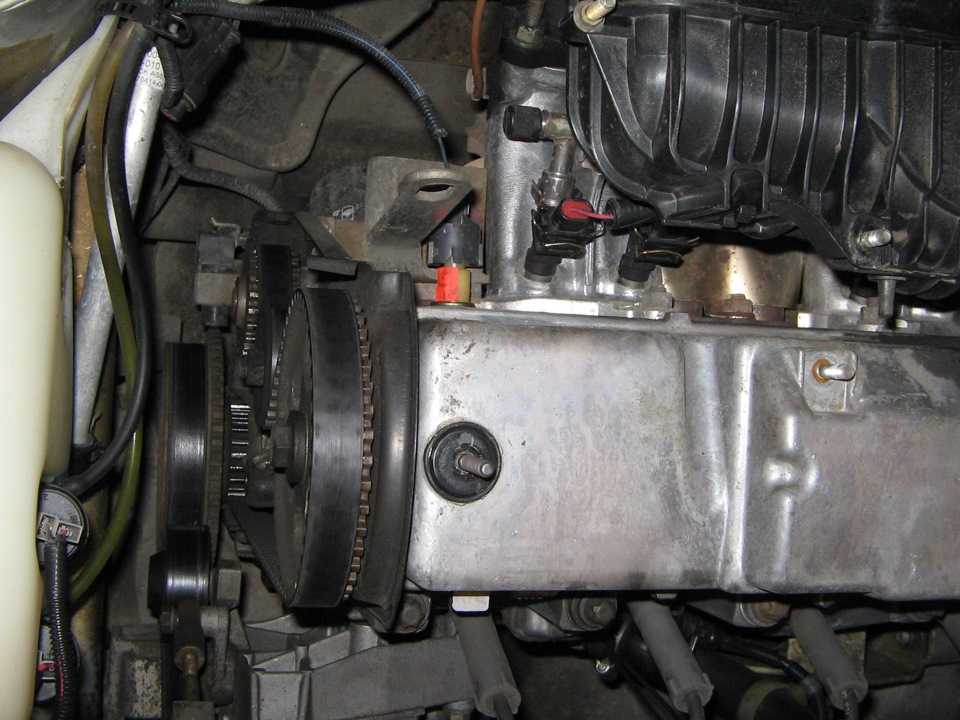

тем же ключем на 10, откручиваем три винта крышки ремня ГРМ

Ну вот, теперь без особого фанатизма вскрываем крышку клапанов, стараясь ее поднять в горизонтальном положении, без перекосов.

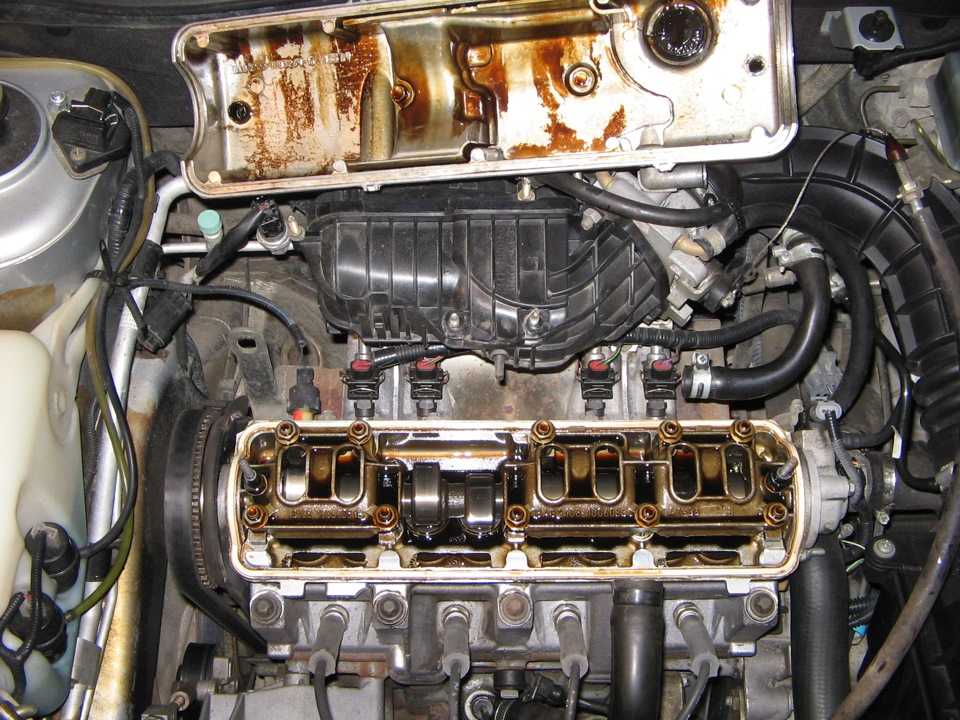

крышка снята

на фото видна резиновая прокладка, тщательно приклеенная к головке на герметик

Вот теперь и начинается самый кропотливый процесс, измерения зазоров.По инструкции в мануале описан процесс измерения, поэтому заострять внимание на этом не буду. Скажу от себя — зазор меряется между шайбой и кулачком распредвала, когда кулачок смотрит вертикально вверх.Проварачивать распредвал лучше ключем на 17, автомобиль должен быть на нейтральной передаче и свечи лучше выкрутить, дабы не создавать дополнительное усилие при проворачивании распредвала!. Зазоры для нормальной работы двигателя:Впускной — 0,15…0,25ммВыпускной — 0,3…0,4мм

Зазоры для нормальной работы двигателя:Впускной — 0,15…0,25ммВыпускной — 0,3…0,4мм

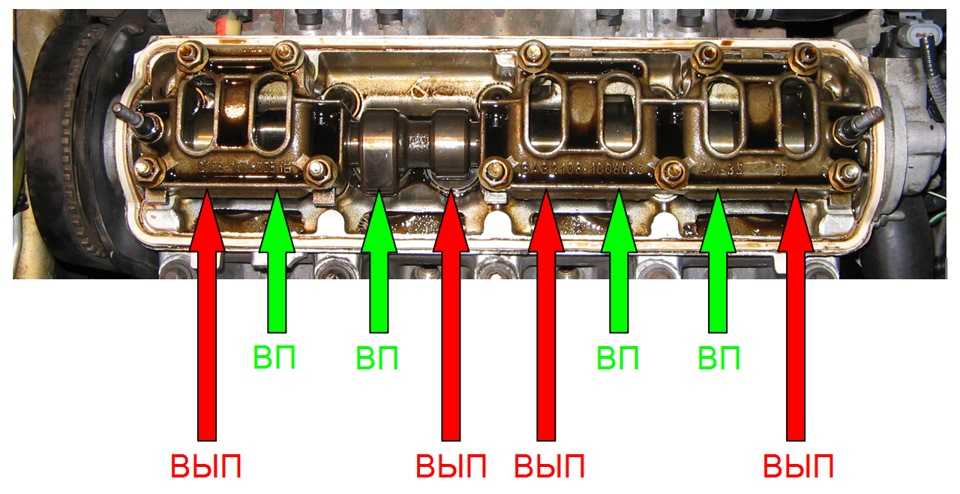

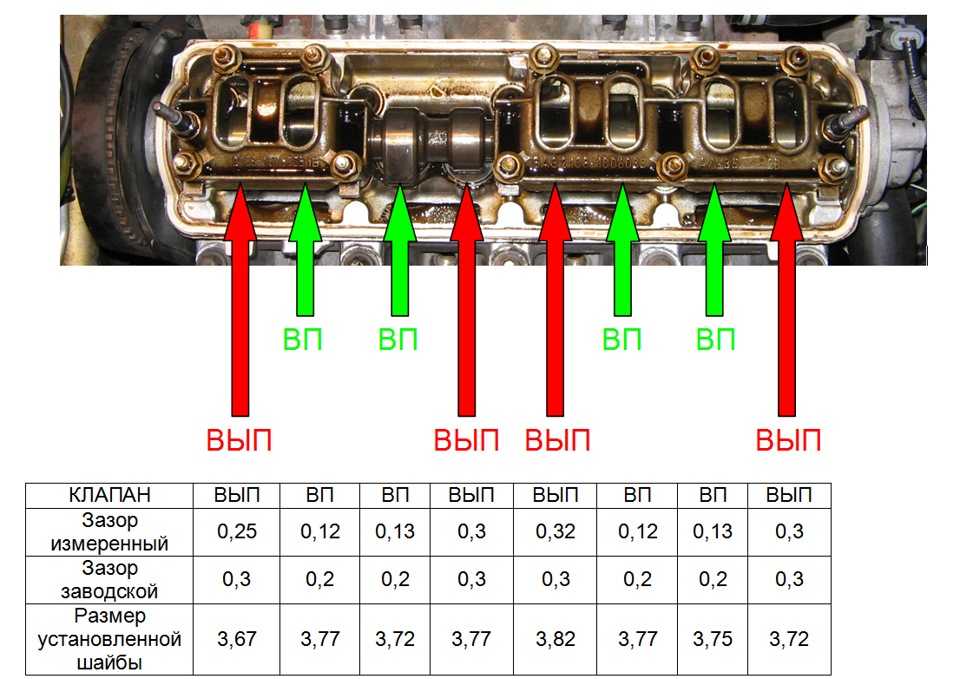

расположение клапанов впуска и выпускаДля получения полной информации, после измерения зазора (лучше делать несколько раз для точности, проварачивая распредвал) я еще вытаскивал шайбы, что б переписать с них маркировку толщины.

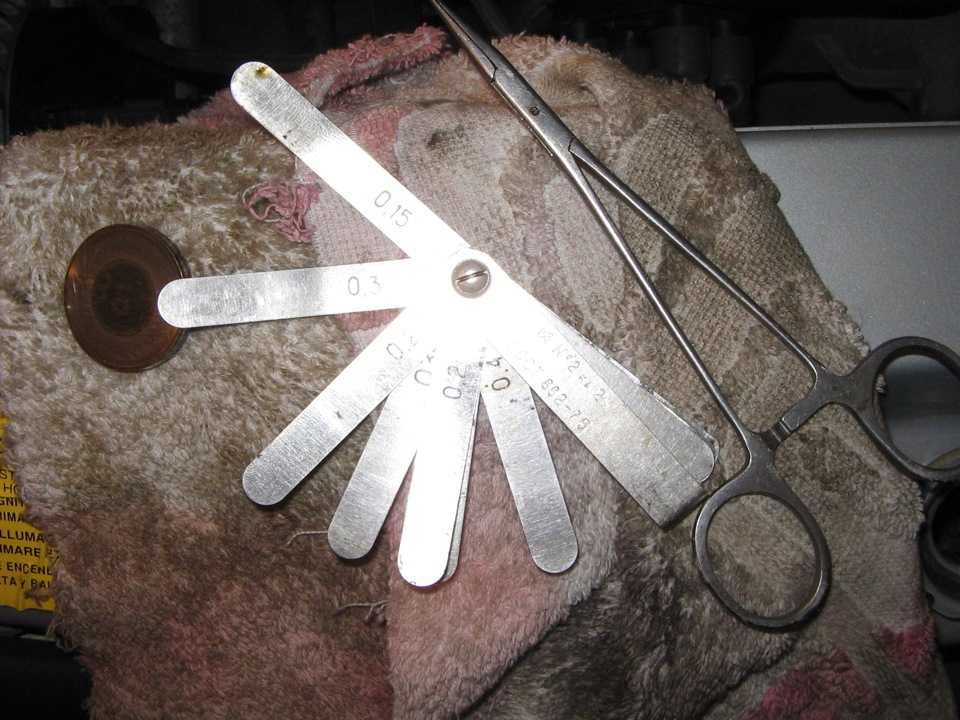

медицинский инструмент

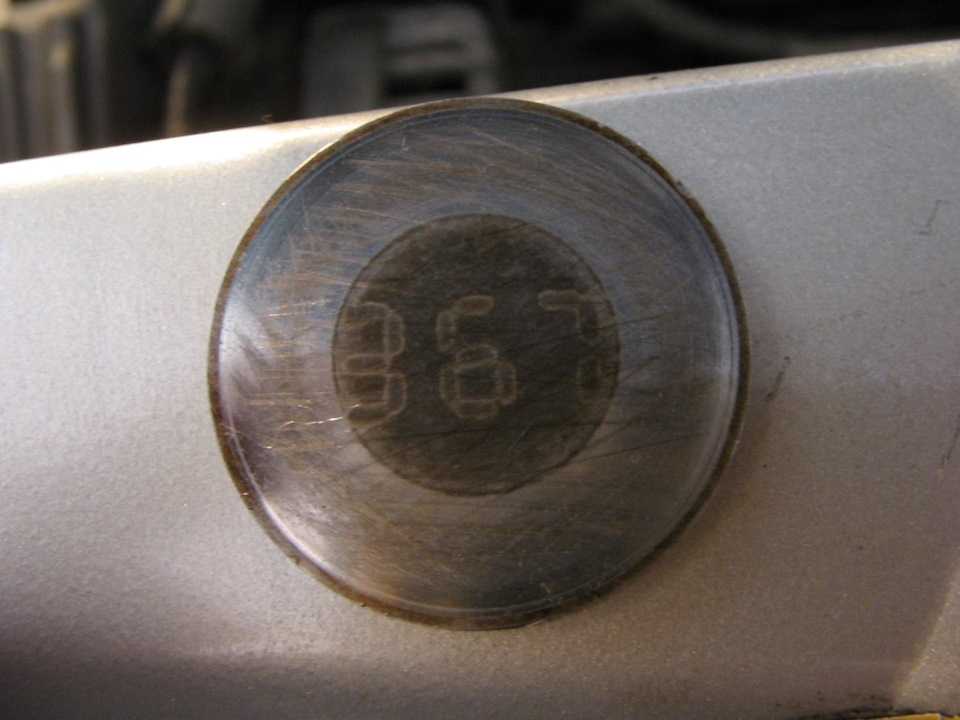

Шайба первого (выпускного) клапана

Вот что получилось в моем случае

таблица с моими замерами

Вот теперь возникает вопрос, и не один:1. Выпускной клапан первого цилиндра перетянут — щуп 0,25 залез с большим трудом (это при норме 0,3-0,4мм)?!2. Все зазоры впускных клапанов показали 0,12-0,13мм (при норме 0,15-0,25мм)? клапана явна затянуты!

Как Вы думаете, нужно доводить все зазоры до заводских, или только первый выпускной сделать 0,3мм, а все остальное оставить как есть? НУ все же, как то маловато… для впуска 0,12мм? Может кто что посоветует?

Вот нашел интересное видео по настройке клапанов —

В любом случае, ПРОДОЛЖЕНИЕ СЛЕДУЕТ!

Снятие распределительных валов и замена гидротолкателей клапанов Лада Калина с двигателем ваз-11194

Снимаем пластмассовую крышку двигателя.

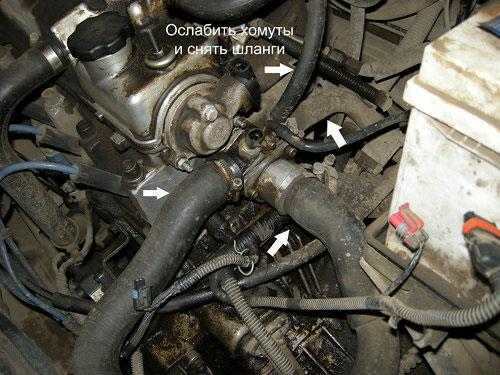

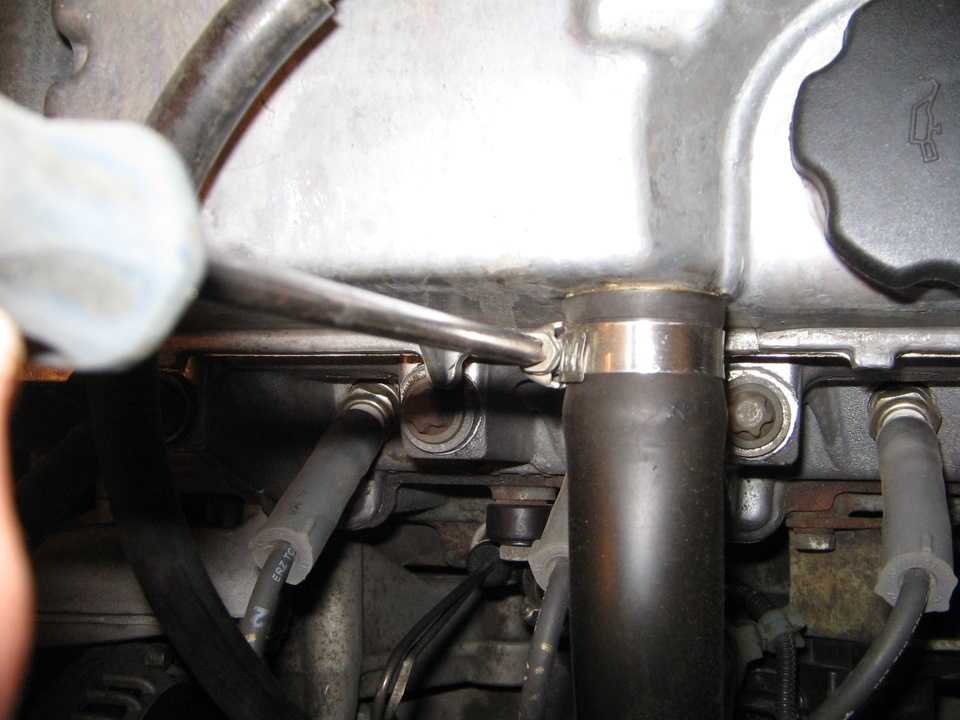

Крестообразной отверткой ослабляем затяжку хомутов крепления шлангов контуров вентиляции картера и сни­маем шланги со штуцеров крышки головки блока цилиндров.

Снимаем впускной трубопровод и за­крываем каналы в головке блока ци­линдров ветошью, чтобы исключить возможность попадания в двигатель посторонних предметов. Снимаем катушки зажигания.

Головкой «на 8» отворачиваем 15 бол­тов крепления крышки головки блока цилиндров.

Расположение болтов крепления крышки головки блока цилиндров.
Крышка установлена на герметике, поэтому отверткой поддеваем крыш­ку за прилив…

…и снимаем ее.
Для проверки исправности гидро­толкателя…

…отверткой нажимаем на гидро­толкатель (при проверке соответ­ствующий гидротолкателю кула­чок распределительного вала должен быть обращен к толкате­лю «затылком», то есть не давить на толкатель).
В нормальном состоянии гидротол­катель должен перемещаться в гнез­де головки блока цилиндров со зна­чительным усилием, сжимая пружи­ну клапана. Если же прожимается сам гидротолкатель при неболь­шом усилии, то его необходимо за­менить.

Аналогично проверяем другие гидро­толкатели.

Снимаем зубчатые шкивы распреде­лительных валов. Отсоединяем ко­лодку провода от датчика сигнали­затора недостаточного (аварийного) давления масла в двигателе.

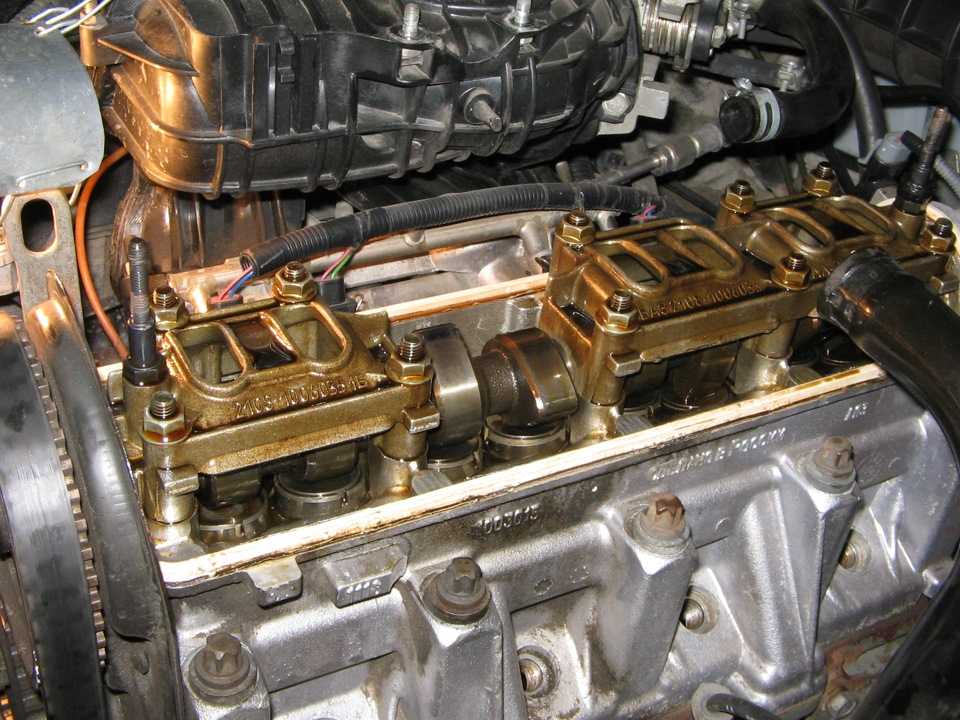

Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшип­ников распределительных валов

Расположение болтов крепления корпуса подшипников.

Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса).
Для того чтобы вынуть распредели­тельные валы из опор в головке бло­ка цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних бол­та крепления крышки. Отжав заднюю крышку ремня привода ГРМ…

…вынимаем распределительные валы с сальниками.

Снимаем две заглушки головки бло­ка цилиндров и корпуса подшипни­ков распределительных валов.
Чтобы вынуть гидротолкатель из гнез­да головки блока цилиндров, ветошью протираем торец толкателя и с помо­щью присоски (можно использовать присоску для крепления автоаксессуа­ров к ветровому стеклу)…

…вынимаем гидротолкатель.
При извлечении гидротолкателя магнит лучше не использовать во из­бежание намагничивания деталей толкателя и «прилипания» к ним же­лезосодержащих продуктов износа Перед сборкой очищаем привалочные поверхности головки блока цилин­дров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазыва­ем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров.

На привалочную поверхность корпу­са подшипников валов, сопрягаю­щуюся с головкой блока цилиндров, наносим фланцевый герметик жгути­ком толщиной около 2 мм.

Места нанесения герметика на корпус подшипника.
Устанавливаем корпус подшипников по центрирующим штифтам и рав­номерно затягиваем болты крепле­ния крест-накрест, начиная от сред­них опор. Запрессовываем новые сальники распределительных валов С другой стороны головки блока ци­линдров оправкой запрессовываем заглушки.

Дальнейшую сборку проводим в об­ратной последовательности.

Перед установкой крышки головки блока цилиндров наносим на ее по­верхность, сопряженную с корпу­сом подшипников, фланцевый гер­метик.

Места нанесения герметика на крышку головки блока цилиндра.

Замена клапанов (инструмент)

На автомобилях с восьмиклапанным мотором замену клапанов можно произвести и своими силами, если есть определенные навыки в этом деле,  а также специнструмент. Для работы потребуется:

1. Инструмент, при помощи которого можно снять сухари с клапана (рассухариватель).
2. Съемник для колпачков, которые снимают масло. О выборе масла в 8-ми клапанный двигатель Лада Калина надо позаботиться заранее.
3. Головка на «13» и вороток.

Процесс замены клапанов на 8-ми клапаннике

Осуществление процесса замены клапанов на всех моторах с восьмью клапанами практически идентично. Последовательность:

1. Снимаем крышку.

2. Снимается газораспредвал с головки.

3. Демонтируются толкатели.
4. Фиксируется на шпильке рассухариватель.
5. При помощи него удаляются с клапанов сухари. Работу надо проводить аккуратно, так как при соскакивании рассухаривателя с клапана он может выстрелить сухарем. Его в таком случае будет найти практически невозможно.

6. После снятия сухарей можно снимать и пружину с тарелками. Пружины демонтируются довольно просто.

7. После освобождения клапана он извлекается из своего посадочного места. Рекомендовано клапаны отмечать, чтобы поставить каждый на свое место. В качестве разметки можно использовать точки, нанесенные кернером.
8. Установка нового клапана и сборка производится в обратном снятию порядке. Засухаривать клапан также надо с использованием специального инструмента.

В том случае, когда будет ставиться старый клапан, то его надо тщательно очистить от нагара. Если клапан новый, то его надо притереть, чтобы топливо или воздух не выходили из камеры сгорания.

Выставляем зазор клапанов

Процесс надо осуществлять на холодном моторе при снятой крышке клапанов. Для этого её надо демонтировать, открутив болты крепления. Потом надо снять ту крышку, которая закрывает ремень ГРМ. Ремень генератора трогать не надо.

Снимаем крышку ГРМ, потом снимаем свечи для удобства

Свечи выворачиваются, чтобы двигатель можно было легче прокручивать. С головки также удаляется полностью масло, чтобы облегчить работу. Использовать для этого можно шприц. Если на распредвале есть кулачки с выработкой, то его следует заменить полностью. На место крепления крышки прикручивается приспособление, утапливающее клапана. Ключом проворачивается коленвал до тех пор, пока метки на шкиве не будут соответствовать меткам на крышке ремня. После этого надо еще провернуть коленвал на три зуба. Поршень в таком случае станет в свою мертвую точку. Менять масло после этой процедуры не надо.

Этим проверяется зазор клапана

Сначала надо проверить зазор на первом, а потом на третьем кулачке. На щупе должен быть размер от 0.2 до 0.35 мм. Если ход будет большим, то надо поменять шайбу. Если все работы производить правильно и при использовании специального инструмента, то в процессе сложностей не возникнет. По такому принципу регулируются все оставшиеся клапана.

На видео ниже рассмотрен процесс регулировки клапанов, основной принцип такой же, так как двигатели Калины и Самары одного семейства.
