Замена клапанов lada 2114 (ваз 2114)

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

Автомобиль часто глохнет при работе на холостых оборотах;
Возникает такое явление как плавающие обороты;
Отсутствуют при запуске холодного двигателя повышенные обороты;
Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки	Что означает
0505	Ошибка ДХХ
0506	Низкие обороты холостого хода
0507	Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Локализация неисправности

Самый распространенный и действенный метод определения прогоревшего клапана – замеры компрессии. Если результаты показали низкую компрессию, тогда это явно признак прогара. Но здесь нужно учесть небольшой нюанс – при помощи замеров компрессии не удастся исключить дефекты ЦПГ. Низкая компрессия бывает не только из-за прогара. Различные другие дефекты могут снижать ее – например, это может быть поломка колец. Поэтому, если наблюдаются все признаки прогоревшего клапана на ВАЗ-2109 или на любом другом авто, придется дополнительно диагностировать машину.

Самый простой способ, который поможет определить прогар, после замеров – заливка небольшого количества масла в цилиндр. Далее компрессия замеряется снова. Она должна вырасти – это говорит о том, что создалась масляная пленка. Это характерно для изношенной поршневой системы. Если компрессия не изменилась, тогда это однозначно прогар. Выход из ситуации – замена клапанов.

Еще один способ диагностики – визуальный осмотр свечи с проблемной камеры сгорания. Если на свече нет характерного налета, тогда это явный признак прогара клапанов. Кроме этого, из сапуна пойдет воздух либо дым.

Функция клапанов в двигателе

Клапан в моторе выполняет важную роль. Эта деталь дает возможность топливо-воздушной смеси поступать в цилиндры. Кроме этого, клапана отвечают за выпуск отработанных газов после окончания цикла. Элемент постоянно работает в очень тяжелых, даже агрессивных условиях. Они постоянно подвергаются воздействию высоких температур и газов. Со временем металл детали разрушается и сгорает.

Особенно часто признаки прогоревших клапанов можно наблюдать на старых моделях автомобилей, детали двигателя которых изготовлены из далеко не качественных материалов. Большинство людей сами для себя создают эти неприятности. Зачастую мотор работает на некачественном и иногда даже не предназначенном для конкретного агрегата топливе. В итоге более высокие температуры сгорания приводят к повреждению и разрушениям ГБЦ.

Почему прогорают клапана?

На самом деле причин очень много. Для тех двигателей, где производитель рекомендовал выполнять периодическую регулировку клапанов, такая проблема наступает по причине не вовремя выполненной настройки тепловых зазоров. На моторах, где процесс регулировки зазоров выполняется автоматически, могут выйти из строя гидрокомпенсаторы – в результате клапан просто прогорает.

Есть несколько самых популярных причин, итог которых один – прогорел клапан. Так, первая причина – детали очень сильно зажаты. Далее – направляющая втулка клапана находится в состоянии сильного износа. Также часто можно наблюдать износ стержня. И еще одна причина – работа мотора на бедной смеси, особенно часто сталкиваются с проблемой прогара владельцы автомобилей, работающих на газу. Чаще всего сгорают выпускные элементы. Они нагреваются до значительно больших температур, нежели впускные. Впускной клапан в процессе работы охлаждается смесью топлива и воздуха.

Рабочие температуры выпускных элементов – около 400 градусов. Данный клапан, в отличие от впускного, никак не охлаждается, вдобавок дополнительно нагревается из-за выхлопных газов. Далее эти клапана разогреваются примерно до 650 градусов.

Последствия прогара

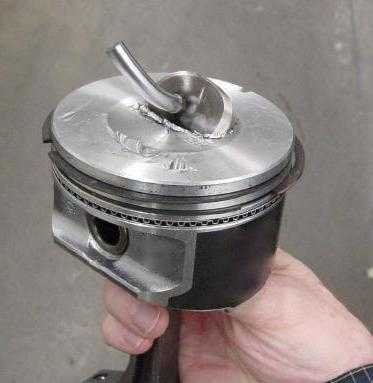

Если прогорел клапан, то он может сразу же разрушиться. Осколки его обязательно попадут в камеру сгорания. В результате двигатель получит серьезные повреждения – потребуется серьезный ремонт. Так, сильно повреждаются поршни, головка блока цилиндров и блок цилиндров. Еще существует серьезный риск того, что крупные куски разрушенного прогоревшего клапана просто пробьют блок цилиндров, а это уже фактически выход из строя не только деталей поршневой группы и ГБЦ, но и блока цилиндров.

Не стоит эксплуатировать двигатель, в котором наблюдаются симптомы прогоревшего клапана. Это чревато большими расходами на ремонт, а в самом худшем случае – на замену всего мотора. Лучше своевременно заметить проблему, и тогда из последствий – только замена клапанов. Последствия эксплуатации автомобиля с прогоревшим клапаном могут быть различными – от значительно возросшего расхода топлива до полностью выгоревшего седла клапана.

Что такое ГБЦ и клапаны? Как они связаны?

Итак, клапаны в автомобиле являются элементом ГБЦ (головки блока цилиндров). Именно эта деталь отвечает за процессы сгорания топлива в двигателе и отвод выхлопных газов (см. рисунок). К ее составным элементам относятся:

Крышка для защиты от механических повреждений.
Резиновая прокладка, выполняющая функцию герметизации. Она расположена в месте, где крепится крышка.
В передней части блока — привод распредвала и натяжитель цепи.
Камеры сгорания.
Резьбовые отверстия для форсунок и свечей зажигания.
Отверстия для крепления входного и выходного коллекторов.

В верхней части ГБЦ также находятся другие детали, например, распредвалы, опорные шайбы и т. д. Здесь же находится газораспределительный механизм (ГРМ).

К несъемным деталям ГБЦ относятся седла клапанов, которые служат для обеспечения герметичности ГРМ. К несъемным деталям относятся также направляющие втулки клапанов.

Наличие стука во время работы двигателя.
Остановка мотора при трогании машины.
Уменьшение компрессии в цилиндрах.

Наличие любого из этих признаков может быть сигналом о неисправности клапанов.

Разумеется, лучшее решение в такой ситуации – обратиться в сервисный центр. Однако трудное финансовое положение или недостаток времени зачастую не позволяют прибегнуть к услугам профессионалов. Тогда можно попробовать устранить поломку самостоятельно.

Причины износа маслосъемных колпачков.

Во время работы мотора коленчатый вал, на холостом ходу, вращается на 700-800 оборотов в минуту, а при езде — до 4500 оборотов в минуту. За минуту клапана могут проходить в диапазоне 150 — 1200 тактов. Большая нагрузка приходится на сальники. Помимо этого, на сам колпачок оказывает влияние агрессивная химическая среда. В этом случае на материал сальника оказывают воздействие выхлопные газы и масло. В результате таких нагрузок, материал сальников становиться твердым. После этого рабочие кромки детали стираются. Износ можно заметить по сизому дыму, который выходит из выхлопной трубы. Дым может появиться при торможении мотором, либо во время запуска двигателя. Вторым признаком износа является повышенный «аппетит» к маслу. При этом может не наблюдаться течей смазочной жидкости. Расход может возрасти примерно до одного литра масла на 1000 километров.

Если замена колпачков не будет сделана вовремя, то в скором времени вас ожидает капитальный ремонт двигателя.

Инструменты для ремонта.

Для замены клапанов необходимы следующие инструменты:

специальное приспособление для сжатия клапанной пружины,
пассатижи,
пинцет,
оправа,
пруток оловянного припоя
молоток.

Пруток должен быть не более 8 сантиметров в диаметре.

Где располагается ремень ГРМ

Следить за состоянием ремня ГРМ и его исправностью довольно просто, ведь данная деталь сразу же бросается в глаза после открытия капота. Его поверхность зубчатая, он проходит через коленчатый и распределительный вал, является соединительным звеном для следующих элементов:

помпы;
распредвала;
коленвала.

Если будет замечено, что этот элемент часто «сползает» со своего основного места или начинает надрываться, заменить его нужно в самое ближайшее время. Об обрыве ремня в ВАЗ-2114 сообщит инжектор в виде лампочки, которая загорается на приборной панели, а иные модели просто могут заглохнуть в пути, и водителю не удастся самостоятельно завести автомобиль. Однако не только обрыв ремня становится причиной замены клапанов, довольно часто клапаны приходится менять из-за нарушения зазора в моторной цепи. Если автовладелец заметит, что клапаны располагаются не так как обычно, то эксплуатировать автомобиль ни в коем случае не разрешается, пока не будет произведена полная замена направляющих клапанов. Такую работу реально сделать самостоятельно, несмотря на длительный процесс. С ней сможет справиться каждый автолюбитель, если будет следовать инструкциям, которые предоставляют профессионалы своего дела.

Поэтапная замена клапанов

В первую очередь необходимо снять ГБЦ с автомобиля:

аккумуляторную батарею обесточивают и снимают;
жидкость для охлаждения и моторное масло сливается в отдельные емкости;
вакуумные шланги, прокладки ГБЦ, системы для охлаждения полностью снимаются с машины;
крышка ГБЦ снимается, извлекается ремень и кожух ГРМ;
при помощи ключа отвинчиваются крепления, которые фиксируют ГБЦ.

После снятия головки блока цилиндра можно приступить к замене клапанов. Но перед началом работы нужно подготовить специальный инструмент, который называется съемником. Конечно, можно использовать и подручный инструмент, к примеру, зубило и молоток, но это немного осложнит работу:

распредвал и газораспределительный вал снимается с ГБЦ;
при помощи съемного приспособления или молотка с зубилом закрепляются шпильки на газораспределительном вале;
под «тарелку» клапанов подкладывается подставка, и удаляются «сухари»;
снимаются сальники. Для более удобного извлечения сальников распредвала специалисты рекомендуют использовать зажим, которым нужно прижать сальник, но не очень сильно, и аккуратно поворачивать его в разные стороны;
извлекаются пружины и «тарелка», которая расположена под ними.

Извлекаем клапаны, которые пришли в непригодность.

На этом процесс замены клапанов можно будет считать оконченным, а сборку следует выполнять в обратной последовательности.

Это интересно: Почему не заводится двигатель Лада Калина — основные причины, диагностика, лечение, советы

Как заменить клапаны своими руками?

Замена клапанов ВАЗ 2112 производится следующим образом:

Прежде всего, нужно вытащить все съемные детали ГБЦ, а также отсоединить провода.
Затем снимается крышка ГБЦ.
С цилиндров удаляется нагар. Сделать это можно, надев на дрель специальную щеточку.
Далее этого клапаны надо рассухарить и вынуть пинцетом. Для этого необходимо зажать пружину.
На край клапан наносится алмазная крошка.
Клапан возвращается обратно.
Собирается ГБЦ.

Пункт 5 представляет собой особую трудность. На нем стоит остановиться подробнее. Итак, притирка осуществляется следующим образом:

Наденьте резиновый патрубок на направляющий клапан.
Прокручивайте клапан, пока на его краю не образуется равномерный след из алмазной крошки.
Удалите остатки притирочной пасты.

Как заменить на 16-ти клапанном двигателе Lada Priora

Такой двигатель страдает, в основном, от обрыва ремня ГРМ. Поршни «встречаются» с клапанами и, в итоге, последние загибаются, точнее всего, гнутся их втулки. Дальнейшая эксплуатация автомобиля, при этом, невозможна. Остается только замена клапанов.

Порядок действий

Как и в случае с 8-ми клапанным мотором, необходимо снять головку блока цилиндров. Перед этим, снимают ремень ГРМ, отсоединяют инжектор, бронепровода, свечи и крышку головки БЦ.
После этого отсоединяют уже два распределительных вала и затем уже снимают саму головку. Кстати после ее демонтажа, старая прокладка должна обязательно быть заменена. Для снятия головки, открутите крепежный кронштейн. Он предназначен для удерживания двигателя от наклонов и крепится к головке блока.
Вытащите сальник клапанов с помощью специального захвата и произведите демонтаж старых клапанов с помощью того же съемника. Будьте осторожны, так как пружины на клапанном механизме имеют достаточно высокую упругость, из-за чего частенько вылетают и теряются.
Вытащите старые клапана тем же способом, что и на 8-ми клапанном двигателе, с внутренней части головки блока цилиндров и установите на их место новые элементы.
Произведите сборку всех деталей в обратной последовательности, установите головку на блок цилиндров и монтируйте распределительные валы. Наденьте крышку, зафиксируйте ее и поставьте ремень ГРМ.
Установите оставшиеся части и жгуты проводов.

Чтобы клапана не гнуло, рекомендуется периодически производить оценку состояния ремня и менять его своевременно. Однако, многие водители, чтобы сохранить жизнь двигателю в случае обрыва ремня, устанавливают новую поршневую группу. Такой метод очень дорогой и потребует много сил для воплощения. Это связано с тем, что для установки новых поршней потребуется разобрать двигатель целиком, что самостоятельно сможет сделать не каждый водитель.

Замена сальников клапанов ВАЗ 2114

Замену сальников клапанов ВАЗ 2114 следует производить в следующей последовательности:

1.Сперва нужно снять клеммы + и — с аккумулятора. и вынимаем свечи

2.Далее скидываем ремень ГРМ.

3.С распредвала необходимо убрать зубчатый шкив.

4. Скидываем провода от первого крепления, а после этого нужно открутить гайки и третий болт крепления.

5.Отворачиваем равномерно четыре оставшиеся гайки, которые находятся на передней крышке, затем откручиваем шесть гаек задней крышки.

6.Убираем переднюю и заднюю крышку предварительно сняв шайбы.

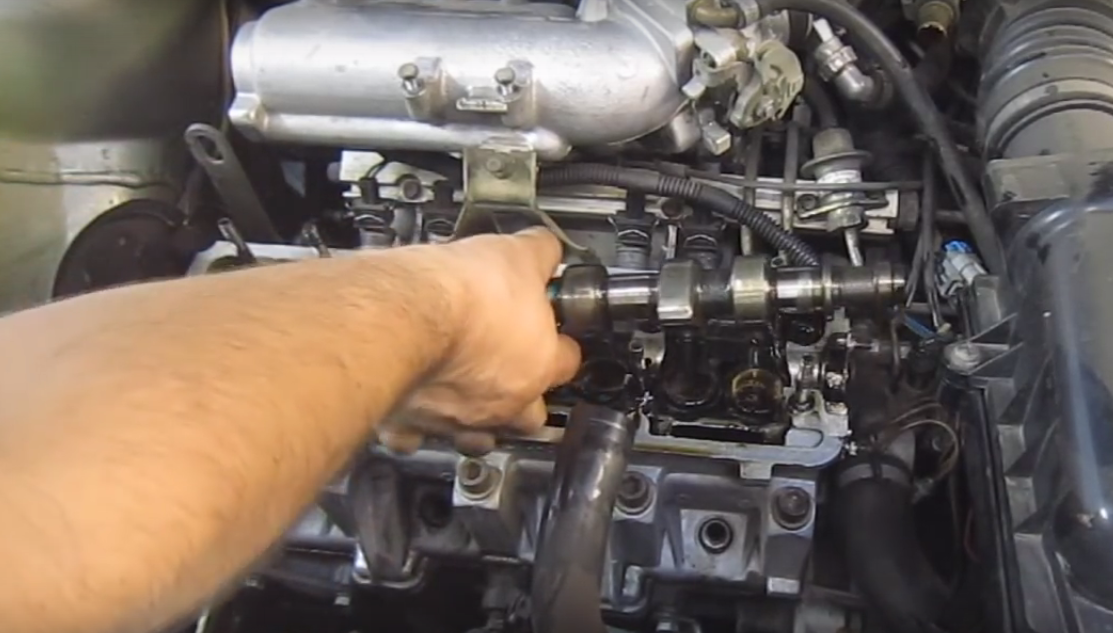

7.Достаем распредвал.

8.Необходимо провернуть коленвал, чтобы поршень в цилиндре, в котором мы хотим заменить колпачки, встал в верхней мертвой точке.

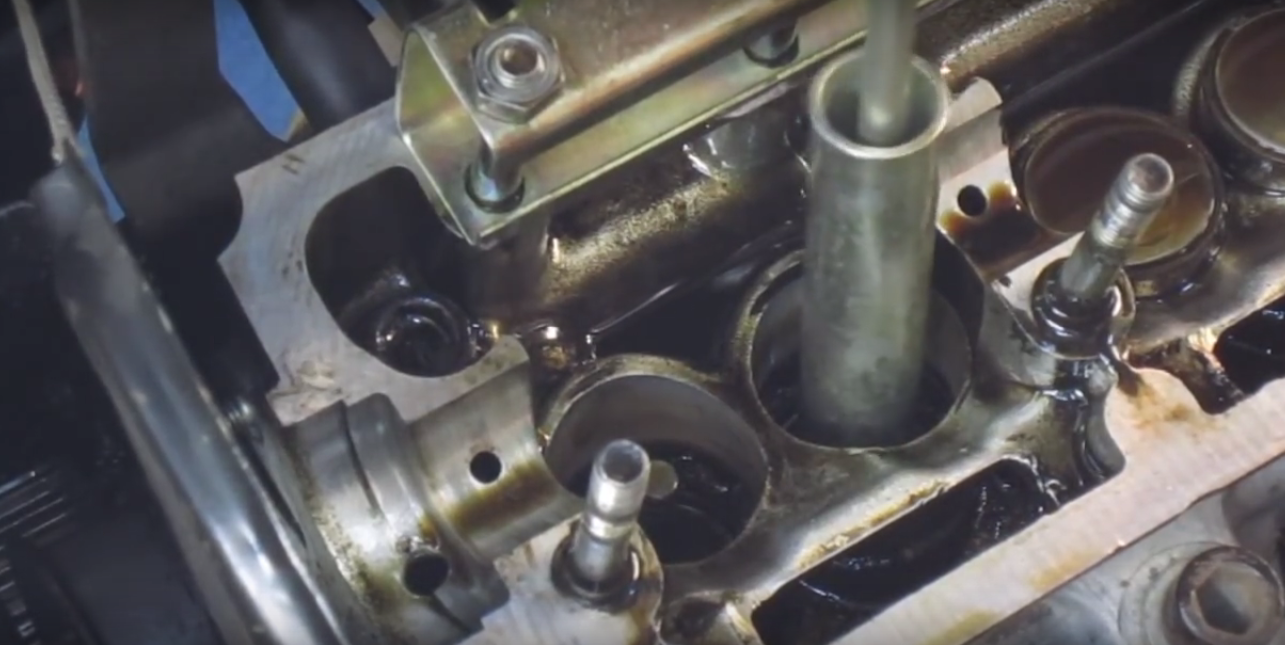

9.После этого нужно отвернуть свечу, и вставить в свечной колодец пруток из олова, между днищем поршня и тарелкой клапана.

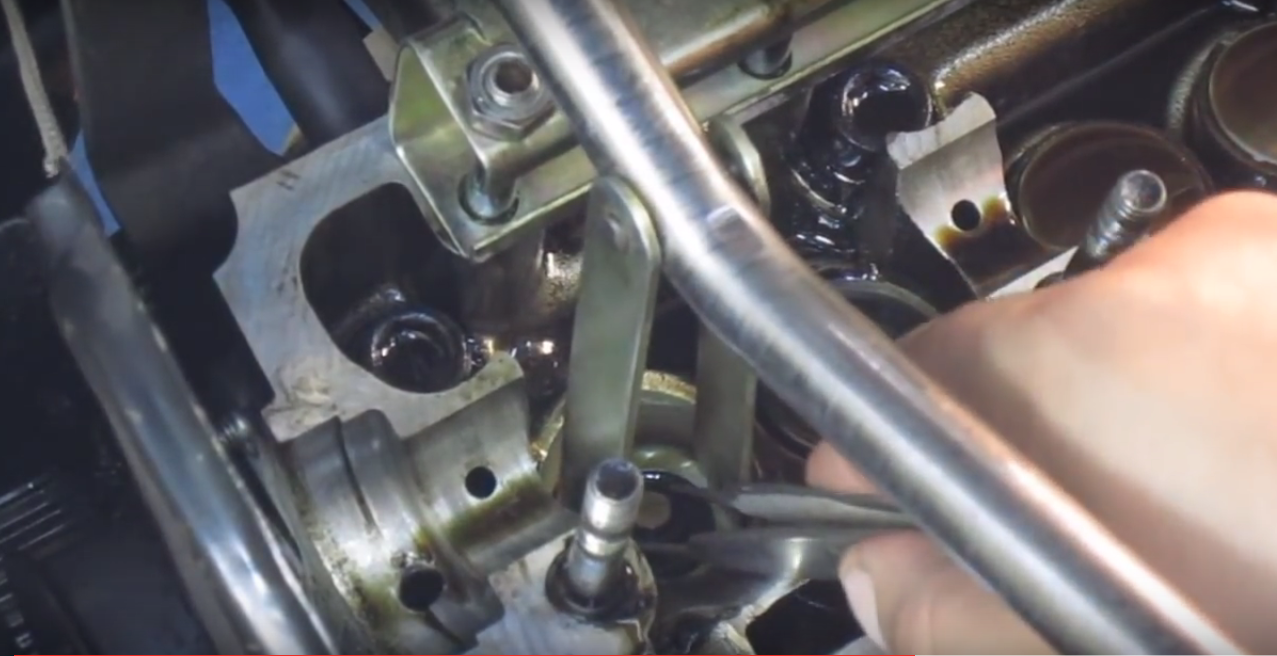

10.После проделанной операции нужно установить приспособление для рассухаривания клапанов.

11.Далее, как следует прижимаем пружину клапана.

12.С помощью пинцета достаем сухари. Прижимаем пружину и вынимаем сухари пинцетом

13.Верхнюю тарелку и пружины снимаем.

14.Достаем верхнюю тарелку

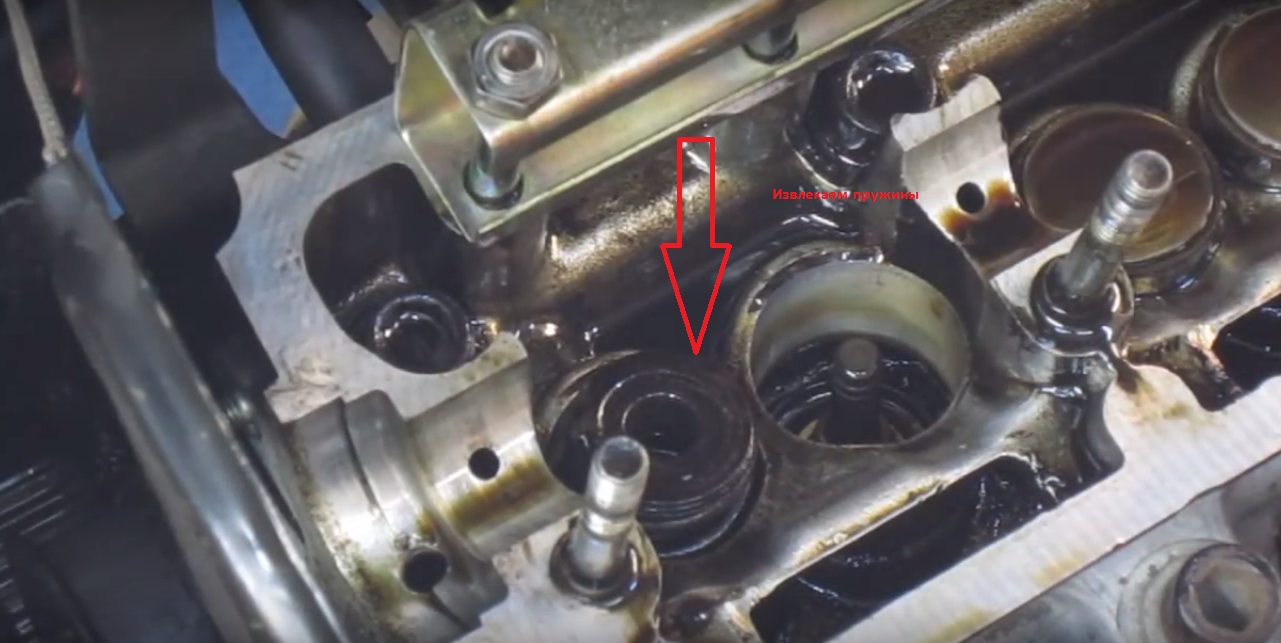

15.Нужно снять маслосъемные колпачки с направляющей втулки, делаем это с помощью ранее приготовленной цанги.

— После снятия маслосъемного колпачка, нужно ударить по бойку находящийся на рукоятке, это делается для того чтобы маслосъемный колпачок спрессовался.

16. Аккуратно вытаскиваем колпачок из цанги при помощи пассатижей.

Убеждаемся в том, что направляющее клапана не были повреждены.

— Внимание!!Перед установкой новых колпачков одеваем направляющие на втулки которые шли с калпочками в комплекте и не забываем их извлечь после того как новые колпачки будут на месте. 17

Далее нужно запрессовать колпачок в нижнюю тарелку, делаем это с помощью оправки

17. Далее нужно запрессовать колпачок в нижнюю тарелку, делаем это с помощью оправки.

— Внимание!!!После того как колпачок встал на место надеваем пружину. незабываем снять направляющие

Вся последующая сборка происходит в обратной последовательности.
Оловянный пруток убираем из свечного колодца.
Замену всех оставшихся колпачков производим аналогично.
Необходимо смазать моторным маслом всю область работ.
Монтируем опору головки блока распредвала.
Обязательно нужно промазать герметиком головку блока в том месте где располагается крайняя опора.
Затем производим установку распредвала.
Корпусы подшипников устанавливаем на свои места, затягиваем гайки, предварительно надев шайбы.
Затяжку гаек необходимо осуществлять равномерно.
Производим установку сальника распредвала.

На этом все работы по замене сальников клапанов на ВАЗ 2114 можно считать оконченными. Вы сами убедились, что всю работу можно проделать своими руками, все достаточно просто.

Форсунки, используемые на автомобилях ВАЗ 2114–15

На 8- и 16-клапанные двигатели автомобилей ВАЗ 2114–15 можно использовать различные взаимозаменяемые виды форсунок. К ним относят:

форсунки производства Bosch (три вида);
форсунки производства Siemens (три вида).

Форсунки Bosch

Тип используемой форсунки зависит от количества клапанов и объёма двигателя:

Форсунка 0280158022 имеет чёрный цвет, обладает производительностью 1,9644 мг/сек и эксплуатируется при давлении в 3,8 атм. Используется на 16-клапанных двигателях объёмом 1600 см3 и управляется контроллером версии «Январь 7,2».
Форсунка 0280158017 имеет чёрный цвет, обладает тонким факелом, производительностью 1,922 мг/сек и работает при давлении 3,8 атм. Может использоваться на 8-клапанных двигателях объёмом 1600 см3. Работает с контроллером «Январь 7,2».
Форсунка 0280158996, взаимозаменяемая с 0280150110. Первая использовалась до 2006 г. Применяются на 8-клапанных двигателях объёмом 1600 см3. Имеют различную производительность (первая — 1,653 мг/сек, вторая — 1,7 мг/сек), что никак не сказывается на эксплуатации двигателя. Форсунка 0280150110 может иметь утолщённое уплотнительное кольцо и удлинённое сопло. Обе форсунки работают под управлением контроллера «Январь 5.1».

При покупке форсунок необходимо знать версию установленного контроллера управления («Январь 5,1» или «Январь 7,2»). Это необходимо для определения производительности инжекторов.

Форсунки Siemens Deka

На один и тот же двигатель могут быть установлены разные модели форсунок Siemens. Принципиальным является лишь количество клапанов. На 8-клапанный двигатель устанавливаются однофакельные форсунки, на 16-клапанный — двухфакельные. Во втором случае топливо может распыляться отдельно на имеющиеся впускные клапаны.

Двухфакельные форсунки имеют маркировку VAZ20734 (оранжевого цвета) или 20735 (синего цвета).

Восьмиклапанные двигатели могут оснащаться форсунками 6393 с толстым факелом. Они имеют производительность 1,662 мг/сек при рабочем давлении 3 атм.

Диагностика прогара клапана без снятия ГБЦ

На первом этапе следует определить цилиндр, который не функционирует. Методы тестирования аналогичны процессу диагностики нерабочих свечей. Для теста заводят мотор и при работе его на холостых снимают свечные колпачки.

Далее нужно внимательно проследить за тем, как работает мотор. Если агрегат затроил еще сильнее, чем до теста, а то и вовсе заглох, тогда с этим цилиндром все в порядке. Однако, если характер работы двигателя не изменился, это говорит о проблеме в цилиндре.

После этого выкручивается свеча на найденном цилиндре и заменяется на заведомо работающую. Также нелишним будет проверить высоковольтный провод, идущий к нему. Дополнительно проверьте катушку зажигания. Дальнейший запуск мотора покажет, где скрылась проблема. Если мотор после замены свечи и других деталей не меняет характер работы и продолжает троить, существует большая вероятность того, что клапан все-таки прогорел.

Притирка клапанов своими руками

Притирка клапанов не заменяет работу клапана, но показывает, совместимы ли сопрягаемые поверхности. Конечно, это старая школа, но вам нужно знать, как притирать клапаны, если вы хотите, чтобы ваш двигатель работал с максимальной эффективностью. …

Руководство по мотоэкипировке — все для безопасной езды

Выбор хорошего снаряжения для езды на мотоцикле, не такая уж и простая задача, но мы постараемся помочь вам с этим и дать несколько дельных советов. Хорошая экипировка поможет вам чувствовать себя комфортно в самых разных ситуациях. Снаряжение, котор…

Основные причины ДТП в России

Каждый день сотни дорожно-транспортных происшествий происходят по всей стране. Статистика показывает, что в одной только Москве ежедневно происходит более 10 ДТП со смертельным исходом, многие из которых можно было предотвратить. …

Регулировка ручного тормоза Лада Гранта

Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2,4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков. Увеличение хода рычага…

Оклейка автомобиля виниловой пленкой

Когда дело доходит до вашего вида автомобиля, одним из наиболее важных аспектов является окраска. Однако качественная покраска является дорогим удовольствием. Более доступной альтернативой является виниловая пленка. В качестве альтернативы окраске ав…

Как снять ГБЦ на ВАЗ-2112 (21120)

Для начала нужно снять топливную раму. Для этого нужны ключи 17, которыми удаляются патрубки 2-3. Еще нужно снять хомут 1.

Винты планки бензопровода снимаются отверткой, после чего нужно снять с патрубков резиновые кольца. Также стоит удалить трубу масляного щупа (ключ на 10). Под конец нужно открутить болты, держащие рампу.

Важно при этом хотя бы частично снять «охлаждайку». После этого можно снять крепления термостата и сместить его в сторону

Нужно удалить прокладку термостата и гайку провода «0». Если нужно, можно выключить разъем ДТОЖ датчика.

Теперь мотор готов к тому, чтобы поменять клапаны. Для этого нужно взять ключ на 10, открутить им болты ГБЦ и снять плиту с клапанами

Важно соблюдать последовательность откручивания

Большой процент брака запчастей – проблема для автомобилиста

Это не основные причины, из-за чего прогорают клапана. Лидирующий производитель этих деталей провел небольшое исследование, и статистика получилась не радостная – каждая пятая деталь, которая выпускается, ломается или прогорает по причине человеческого фактора и брака. И даже современный контроль качества продукции на заводах не дает гарантий, что деталь лишена любых дефектов.

Еще одна причина – металлургические неоднородности, которые входят в сплав. Эти неоднородности делают клапан слабее, чем он должен быть. Кроме того, встречаются дефекты производства, а именно ковка. Это приводит к микротрещинам. Ошибки в процессе термической обработки приводят к тому, что размеры изделия меняются.

Подведем итог

Первые признаки прогара клапана – это повод для скорейшей диагностики двигателя. Если мотор требует регулировки клапанов, то выполнять эти операции нужно строго по регламенту производителя. Не ждите, когда начнут появляться шумы. Также следует знать, какая компрессия должна быть в двигателе, чтобы вовремя выявить поломку и устранить ее без последствий.

Почему прогорают клапана Для тех, кто хочет экономить и эксплуатирует автомобиль на газу, следует обратить максимум внимания на регулировку. На таких двигателях рекомендуется выполнять регулировку тепловых зазоров через каждые 10 тыс. км пробега. Двигатели на газу находятся в группе риска, тогда как на бензиновых прогар случается реже.
