Регулировка карбюратора Солекс ВАЗ 21083

Чтобы карбюратор исправно работал, его необходимо правильно отрегулировать и настроить. Такую работу довольно не сложно сделать своими руками, просто нужно быть внимательным и не боятся осуществлять регулировку самому.

Чтобы отрегулировать качество горючей смеси, нужно предварительно прогреть двигатель до своей рабочей температуры, затем поворачивая винт количества топливной смеси выставить 800-900 об/мин. Теперь плоской отвёрткой нужно постепенно откручивать винт качества, пока мотор не затроит. После, винт качества очень аккуратно закручивается, пока двигатель не станет работать ровно.

Бывают случаи, когда при такой регулировке, работа двигателя остаётся прежней и не меняется. Это возможно по нескольким причинам:

• загрязнение канала винта качества;
• загрязнение топливного жиклёра электромагнитного клапана;
• неисправность электромагнитного клапана.

Электромагнитный клапан может не работать из-за обрыва фишки либо проводов, идущим к клапану либо из-за неисправности самого сердечника. В таком случае клапан заменяется на новый, загрязнённые каналы и жиклёры прочищаются сжатым воздухом.

Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, путём подгибания пластины, которая держит поплавки. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная настройка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу. Помимо этого стоит отрегулировать натяжение троса воздушной и дроссельной заслонки, чтобы двигатель смог запуститься зимой и работал без перебоев.

Регулировка натяжения троса воздушной заслонки осуществляется при вытянутом подсосе из салона автомобиля, натяжение и фиксации положения троса на приводе заслонки. Так же регулируется натяжение троса дроссельной заслонки, то есть при отпущенной педали газа, она должна быть закрыта.

Правильная настройка карбюратора Солекс ВАЗ 21083, обеспечит рациональную дозировку горючей смеси на любых оборотах двигателя, без чрезмерного расхода топлива.

Устройство

Карбюратор ВАЗ 2109, состоит из двух основных элементов – корпус и крышка. Все детали, в основном, находятся в корпусе (насос, жиклеры, поплавок и т.д.). Также, в систему питания, с которой может быть связан ремонт, входят: свечи, ЭПХХ, и так далее.

Когда насос качает топливо из бака, оно, первым делом, попадает в блок поплавковой камеры карбюратора. Эта камера, также, называется – первой или первичной. Она служит для того, чтоб поддерживать оптимальный уровень бензина, при котором карбюратор сможет нормально работать и стабильно держать обороты. На входе в камеру, стоит специальный штуцер, через который проходит топливо. Его количество контролирует клапан, а также, несколько поплавков. При слабом нажатии на педаль газа, количество бензина, идущего в камеру, и соответственно его давление, резко уменьшается. Для того, чтоб горючая смесь нормально попадала в камеру, при низком давлении, клапан поднимается выше, освобождая путь. Данный процесс беспрерывный, и работает столько, сколько и двигатель. Устройство клапана, тесно связано с поплавком. Такая схема управления, исключает шанс перелива свечи.

При резком нажатии на педаль газа, топливо в большом количестве поступает в блок первичной камеры. Для того, чтоб уберечь свечи, существует вторичная камера. Она открывается в том случае, когда у двигателя высокие обороты. Первая камера, при ускоренном движении топлива, переливает его во вторую, и обеспечивает равномерную, обогащенную смесь, при попадании в цилиндр, тем самым предотвращая провалы педали.

Для нормальной работы двигателя ВАЗ 2109, просто бензина недостаточно. Карбюратор, также, должен получать и воздух. Он поступает через клапан в блок поплавковой камеры, где перемешивается с топливом, и образует горючую смесь.

Помимо того, когда автомобиль ВАЗ 2109 находится в движении, он также может быть в недвижимом состоянии, но при работающем двигателе. Тут уже срабатывает такое устройство, как холостой ход. Он регулируется отдельно, подавая топливо через электромагнитный клапан в поплавковую камеру. Схема управления холостым ходом, включает в себя электронный прибор – экономайзер. Он активирует электромагнитный клапан при оборотах, менее 1700 об/мин, и деактивирует при нажатии на педаль газа.

Очень важно знать, что питание, не всегда проходит через экономайзер. Иногда, схема холостого хода обходит данное устройство, включая электромагнитный клапан напрямую, от зажигания

Устройство камеры экономайзера

Также, карбюратор имеет такое устройство, как: блок управления ЭПХХ. Он служит для уменьшения количества выхлопных газов, и для снижения расхода топлива. Блок управления ЭПХХ, на автомобиле ВАЗ 2109 крепится отдельно, от всей системы питания. Например, когда автомобиль движется с спуска, находясь на включенной передаче, педаль газа полностью отпущена. При этом, дроссельная заслонка закрывается, и блок управления ЭПХХ активизируется, поднимая электромагнитный клапан.

Как поменять РХХ на ВАЗ-2115

Как мы уже упоминали ранее, датчик холостого хода не поддается ремонту, его нужно только менять. Цена новой детали составляет около 350 рублей.

Для проведения работ подготовьте следующее:

1. Датчик.
2. Незначительное количество масла.
3. Отвертка на крест.

Теперь можно приступать к замене:

Поставьте машину на ровную площадку.
Затяните ручник.

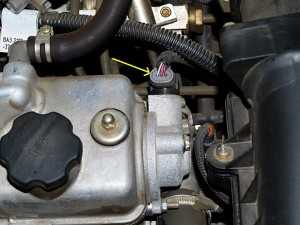

Откройте капот и определите местоположение регулятора холостого хода. Он размещен на корпусе дроссельной заслонки.
Отключите зажигание и сбросьте клеммы с АКБ. Это нужно для того, чтобы избежать короткого замыкания в электронной системе двигателя.
Отключите колодку от датчика.
Для упрощения процесса замены можно снять весь дроссельный узел.
Дроссельный регулятор зафиксирован тремя болтами, их нужно открутить крестовой отверткой.
После этого снимите весь узел.
Теперь можно демонтировать регулятор

На этом шаге соблюдайте предельную осторожность.

Процесс установки регулятора выглядит следующим образом:

1. Перед тем как ставить новую деталь, очистите посадочное место, воздушный канал в дроссельном узле и место вставки уплотняющего кольца от различных загрязнений.
2. Если на кольце были обнаружены трещины, тогда лучше заменить этот элемент.
3. Перед тем как поставить уплотнительное кольцо, смажьте его моторным маслом.
4. Устанавливайте кольцо на поверхность дроссельного узла.
5. Затем на это же место установите датчик (до упора), после чего закрутите фиксирующие болты.
6. Не забудьте о кронштейне, который крепит провода.
7. На этом шаге установите обратно дроссельный узел и прикрутите его.
8. Завершающим этапом идет проверка правильности монтажа и плотности всех соединений. Сделайте это несколько раз.

После всех проделанных работ подключите клеммы к аккумулятору и проверьте, как работает двигатель. Если обороты на холостом ходу стабилизировались, тогда замена была произведена правильно.

Обратите внимание, что новый датчик выбирается по одному параметру – расстояние между кончиком иглы клапана и монтажным фланцем (2,3 см). Компания-производитель определяется самостоятельно – это не столь критично

Подводя итог, отметим, что регулятор холостого хода – это достаточно важный узел, влияющий на стабильную работу ДВС на холостом ходу. В статье мы рассказали вам, как определить неисправность этого узла, а также как провести замену датчика. В проведении работ нет ничего сложного

Важно соблюдать аккуратность, и все действия выполнять последовательно. В таком случае вы без проблем осуществите ремонт вашего ВАЗ-2115

Основные функции РХХ

Устройство предназначено для управления частотой вращения коленвала в моторе.

1. Это клапан с запорной иглой конусного типа с возможностью перемещения при помощи шагового мотора.
2. Клапан размещен в дроссельном канале.
3. РХХ определяет необходимое количество воздуха и подает его в обход дроссельной заслонки.
4. Таким образом, осуществляется регулировка оборотов двигателя.
5. В зависимости от условий работы мотора, рассматриваемый датчик увеличивает или уменьшает обороты ДВС до оптимальных значений для режима холостого хода.

Этот процесс выглядит следующим образом:

1. Когда происходит торможение двигателем, дроссельная заслонка резко закрывается.
2. Датчик работает на увеличение подаваемого воздуха в обход заслонки.
3. Результатом этого является объединение топливной смеси с воздухом, что сокращает токсичность выхлопных газов.

Расположен датчик холостого хода рядом с датчиком дроссельной заслонки и крепится при помощи двух винтов или просто фиксируется клеем.

Рекомендуемый метод

Технология регулировки уровня включает в себя ряд этапов:

Демонтируем корпус воздушного фильтрующего элемента. Для этого выкручиваем крепежную гайку крышки корпуса, отщелкиваем фиксаторы, снимаем крышку, достаем фильтр и скручиваем 4 гайки, фиксирующие корпус на карбюраторе.

Приподнимаем корпус, отсоединяем резиновые патрубки. Убираем корпус в сторону.

• Ослабляем хомуты крепления топливных патрубков, подходящих к карбюратору, и отсоединяем их.
• Снимаем провод, подходящий к электромагнитному клапану холостого хода;
• Отсоединяем приводной тросик воздушной заслонки (рукоятки «подсоса»);
• Выкручиваем 5 винтов, фиксирующих карбюраторную крышку;

Демонтировав крышку, сразу определяем уровень топлива в камерах, опустив в одну из них до упора линейку или штангенциркуль (используя его глубиномер). Если замер показывает уровень 25-26 мм – он соответствует норме и настройка не требуется;

В случае, когда количество топлива в камере ниже или выше нормы, выполняем визуальный осмотр и ряд замеров на поплавках, если нужно — корректируем их положение.

Для проведения регулировочных работ кладем снятую карбюраторную крышку на ровную горизонтальную поверхность поплавками вверх.

Сначала смотрим сверху на положение элементов. Внешние боковые поверхности поплавков параллельны специальным оттискам на прокладке. Отклонения могут стать причиной касания поплавков о прилегающие элементы и поверхности, из-за чего уровень топлива не соответствует норме. При надобности регулируем положение поплавков путем подгибания их рычагов крепления.

Следующий этап – замер зазора между поплавками и прокладкой. Здесь пригодится пруток диаметром 2 мм — столько должен составлять указанный зазор.

Если он не соответствует, подгибаем язычок поплавков, которым они воздействуют на запорную иглу. После этой регулировки проверяем общую высоту поплавков, которая в норме составляет 34 мм. Если это не так, снова проверяем зазор, при надобности корректируем его и снова замеряем высоту.

Последний этап настройки — определение рабочего хода поплавков. Для этого ставим штангенциркуль возле поплавка, отмечаем расстояние от его нижнего угла до поверхности крышки, после этого рукой приподнимаем поплавок и отмечаем, где оказался нижний угол.

Нормальным считается рабочий ход в 15 мм, если он отличается – регулируем путем подгибания язычка.

Устройство карбюратора Солекс ВАЗ 21083

Двухкамерный карбюратор Солекс ВАЗ 21083 устанавливается на атмосферных двигателях автомобилей ВАЗ 21083. Он состоит из крышки и основного корпуса, в которые входят:

1. Поплавковая камера.
2. Система пуска.
3. Система холостого хода с электромагнитным клапаном.
4. Главная дозирующая система.
5. Переходная система.
6. Экономайзер с ускорительным насосом.
7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Принцип работы

Не совсем правильно называть датчик холостого хода именно датчиком. Ведь они являются измерительными приборами, которые обрабатывают и преобразуют информацию, выводят ее на механические или электронные указатели на приборной панели.

Правильно называть датчик холостого хода регулятором, либо просто РХХ. РХХ играет важную роль в работе двигателя, поскольку обеспечивает слаженное и правильное поведение силового агрегата.

Увы, системы самодиагностики на ВАЗ 2109 не совершенны, потому при выходе из строя регулятора холостого хода автомобиль вас об этом не уведомляет даже элементарным включением сигнальной лампы Check Engine. Потому ориентироваться приходится по признакам поломки.

Работает РХХ следующим образом. При включении замка зажигания шток на датчике выдвигается до упора, упирается при этом в специальное отверстие дроссельного патрубка. РХХ начинает считывать шаги и клапан возвращается в изначальное положение. При работающем моторе при повышении или уменьшении количества шагов происходит изменение объема воздуха, поступающего через отверстие. Следовательно, в двигатель идет необходимое количество воздуха, обеспечивающее стабильную работу мотора на холостых.
