Пропал холостой ход на автомобиле ваз 2108, ваз 2109, ваз 21099

Принцип действия

Чтобы определить причину неполадки, предпринять действия по устранению неисправности ЭПХХ, необходимо знать о принципе его работы.

1. Экономайзер оснащается выходными и входными цепями.
2. Входные цепи — это концевой выключатель и провод, который подключается к коммутатору.
3. Концевой выключатель дросселя (дроссельной заслонки) сообщает экономайзеру о том, нажата ли в данный конкретный момент педаль газа или нет.
4. Если педаль не выжата, концевой выключатель замыкается на массу.
5. как только педаль газа нажимается водителем, контакт отключается.
6. Провод, который соединяет коммутатор и экономайзер, сообщает о количество импульсов катушке зажигания. По сути, за счет этого экономайзеру удается узнать о фактических текущих оборотах силового агрегата.
7. Выходная цепь у ЭПХХ только одна — электромагнитный клапан ХХ карбюраторной системы (ХХ — холостой ход). Экономайзер может включить и отключить данный клапан.
8. Экономия топлива обеспечивается закрытием топливного жиклера ХХ на больших оборотах мотора.
9. Если педаль газа не выжата, концевой выключатель заслонки замыкается на массу, обороты составляют менее 2,1 тысячи в минуту, тогда экономайзер открывает электромагнитный клапан ХХ.
10. Когда педаль газа нажимается, концевой выключатель размыкается, оставляя при этом клапан открытым все равно. Закрытие клапана происходит только при условии превышения оборотов мотора выше 2,1 тысячи в минуту.
11. Клапан находится в закрытом положении, пока обороты не упадут ниже отметки 1,9 тысячи в минуту.

Если автомобиль едет по накату с включенной передачей и отпущенной педалью акселератора, ЭПХХ включаться не будет, даже при условии падения оборотов ниже 1900 в минуту. Экономайзер следит за закрытым положением заслонки. Если при этом обороты мотора на холостом ходу слишком высокие, это воспринимается как движение накатом.

Собственно, это все, что вам необходимо знать о работе такого элемента как ЭПХХ.

Практика и исследования показывают, что применение экономайзера позволяет сэкономить около 5 процентов от расхода мотора.

https://youtube.com/watch?v=O96fpbNpk4Y

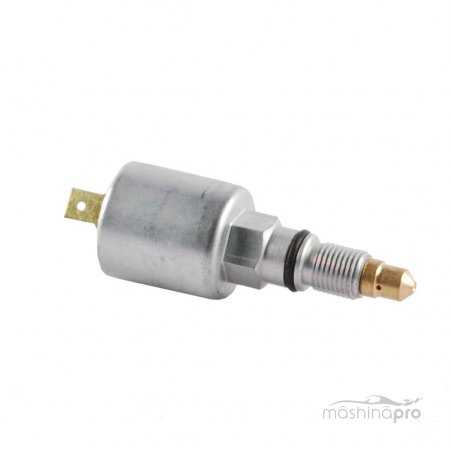

Независимая экспертиза состояния клапана

Детальная проверка функционирования иглы возможна только после демонтажа исследуемого элемента. Предварительно необходимо удалить воздушный фильтр и сам корпус фильтрующего элемента. Переключатель выкручивается обычным рожковым ключом на 13, аккуратно вынимается из посадочного места, извлекается аналоговый элемент, дозирующий количество топлива.

Спектр действий при полноценной диагностике таков:

• заранее подготовленные проводники подключаются к выводам АКБ;
• «плюс» присоединяется к выводу, а «минус» – к корпусу детали;
• наблюдается реакция устройства после подачи напряжения.

заслонкиЗапорная игла беспрецедентно втягивается в корпус устройства при наличии разности потенциалов и мгновенно возвращается в исходное положение – устройство подлежит дальнейшей эксплуатации.

Включив зажигание и замкнув электромагнитный клапан ВАЗ 2109 на карбюратор (корпус к корпусу), при заведомо исправной системе управления ЭПХХ, легко оценить пригодность запорного элемента. В результате контакта с «массой» игла должна с характерным щелчком уходить внутрь корпуса. Опытные владельцы тестируют вновь приобретенный переключатель именно таким образом.

Примечания:

• перед тем, как заворачивать устройство обратно, следует промыть/продуть топливный жиклер;
• при сильном загрязнении прецизионных отверстий, необходимо их прочистить леской или иглой из мягкого дерева;
• неплотно закрученный клапан может стать причиной невозможности пуска двигателя при вращающемся коленвале;
• при затяжке элемента не следует прикладывать больших усилий, приводящих к деформации исполнительных органов детали.

Диагностика электромагнитного клапана карбюратора мотора ВАЗ 2109 на месте

Определить работоспособность узлов ЭПХХ в целом возможно непосредственно на карбюраторе. Порядок действий таков:

• снять штатную клемму с клапана;
• включить зажигание;
• присоединить клемму обратно.

клапанПри подключении должен раздаться характерный щелчок, свидетельствующий о втягивании иглы и работоспособности экономайзера в целом. Отсутствие же звуков в области карбюратора ВАЗ 2109 указывает либо на выход из строя электромагнитного клапана, либо на дефектность управляющего блока.

Неисправный датчик идентифицируется «по месту» следующим образом:

• подготавливается отрезок провода для включения диагностируемого элемента напрямую к «плюсу» аккумулятора;
• отсоединяется штатный провод питания электромагнитного переключателя;
• включается зажигание;
• подсоединяется ранее подготовленный и уже присоединенный к положительному полюсу АКБ проводник.

Если в процессе присоединения таки раздался щелчок – клапан исправен, проблема скрывается в системе управления ЭПХХ. Альтернативный способ диагностики работоспособности регулирующей иглы не требует подручных средств. На работающем моторе достаточно снять наконечник штатного провода с вывода элемента и наблюдать реакцию двигателя. Мотор заглох – диагностируемый элемент абсолютно исправен.

Основные неисправности

Так как датчик холостого хода, имеет в своем устройстве множество подвижных механизмов, он склонен к поломкам. Но, поскольку он относится к системе питания двигателя, симптомы его неисправности будут очень схожими с остальными устройствами данного узла. Как же определить, что неисправен именно датчик холостого хода?

Если во время того, когда инжектор ВАЗ 2109 и 21099 работает вхолостую, обороты плавают, и двигатель работает не стабильно, или вовсе глохнет, то это, первый признак неисправности данного устройства.

Второй признак – когда двигатель ВАЗ 2109, 21099 заводится «на холодную», холостые обороты держатся в пределах 600 – 800 об/мин, и не поднимаются выше, а при нажатии на педаль газа, мотор вовсе глохнет.

Последний симптом того, что датчик холостого хода неисправен, является то, что инжектор глохнет во время работы, при выключении передачи. Если же обороты плавают, или двигатель полностью глохнет во время работы, на включенной передаче, то причина явно в другом.

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Конструкция «Солекса»

Карбюраторный механизм всех модификаций на ВАЗ 2108/2109 является эмульсионным и состоит из двух камер внутреннего сгорания. В верхней части карбюратора располагается крышка, которая препятствует попаданию грязи в полость устройства, и штуцеры — к ним подводятся топливные магистрали. Средняя часть — это сам корпус, в который вмонтированы диффузоры и камеры. Внизу карбюратора находятся поплавковая камера и дроссельные заслонки.

Ключевыми элементами системы считаются:

• насос-ускоритель;

• поплавок;

• тяга дросселя;

• экономайзер принудительного холостого хода;

• главная дозирующая система;

• пусковой механизм;

• эконостат;

• система холостого хода автомобиля.

Принцип работы карбюратора «Солекс» сводится к тому, что через впускной клапан в штуцере подаётся бензин. Топливо направляется сразу же в поплавковую камеру. Уровень топлива в полости всегда должен находиться на определённой отметке, чтобы избежать провалов и рывков в работе мотора. Контроль уровня осуществляется посредством движений игольчатого клапанного механизма.

После камеры бензин направляется в эмульсионные колодцы, куда подаётся в строго ограниченном количестве через топливные жиклёры. Именно в колодцах потоки воздуха разбивают крупные капли бензина, образуя с ним единую топливовоздушную смесь.

Смесь подаётся в диффузоры, а через них — в устройство силового агрегата. Таким образом, главная задача карбюратора — сформировать топливовоздушную смесь в нужной консистенции и направить её в мотор.

Взаимодействие множества элементов обеспечивает бесперебойную работу мотора

Инструкция по регулировке своими руками

Первая настройка «Солекса» выполняется в процессе сборки. Это установка троса привода пускового механизма. Утопите рукоятку «подсоса» до упора, просуньте трос в отверстие рычага, а его кожух зажмите на кронштейне. Потом зафиксируйте тросик болтиком при положении заслонки «полностью открыта» и проверьте работоспособность механизма.

1 — винт-регулятор количества смеси; 2 — винт качества; 3 — резиновое кольцо; 4 — заглушка

За настройки подачи горючего отвечают 2 винта:

• пластиковая рукоятка, установленная на правой стенке агрегата и регулирующая количество смеси;
• с той же стороны в торце подошвы карбюратора сделан колодец, где прячется винт — регулятор качества смеси, отвечающий за соотношение воздуха и горючего для работы на холостом ходу.

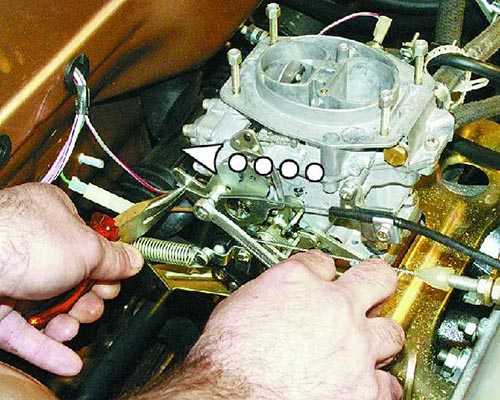

Конец троса пускового устройства нужно зафиксировать болтом

Регулировка работы карбюратора ВАЗ 2108 производится на прогретом двигателе, поэтому после сборки запустите его и доведите до рабочей температуры. Если во время прогрева мотор глохнет, добавьте обороты вручную, немного закрутив винт количества топлива. Настройку выполняйте в такой последовательности:

1. Тонкой плоской отвёрткой выкручивайте винт качества до тех пор, пока обороты двигателя не перестанут расти. Затем закрутите его на пол-оборота.
2. Уменьшите обороты двигателя до 100 об/мин, вращая пластиковую рукоятку винта количества против часовой стрелки.
3. Добейтесь частоты вращения коленчатого вала 850 об/мин, закручивая винт качества смеси.

Регулировка качества смеси

Если вы перед этим устраняли мелкие неполадки, в результате чего обороты двигателя на холостом ходу стали выше, то винт качества трогать не нужно. Уменьшайте их поворотом пластмассовой рукоятки, доведя до нормы — 850 об/мин.

Что делать с повышенным расходом

Прежде чем плотно взяться за карбюратор, обязательно убедитесь в том, что другие системы исправны — свечи находятся в рабочем состоянии, высоковольтные провода не пробивают на массу, а в цилиндрах двигателя есть компрессия (минимальное значение для ВАЗ 2108 – 11 Бар). Выкрутите свечи и проверьте состояние электродов.

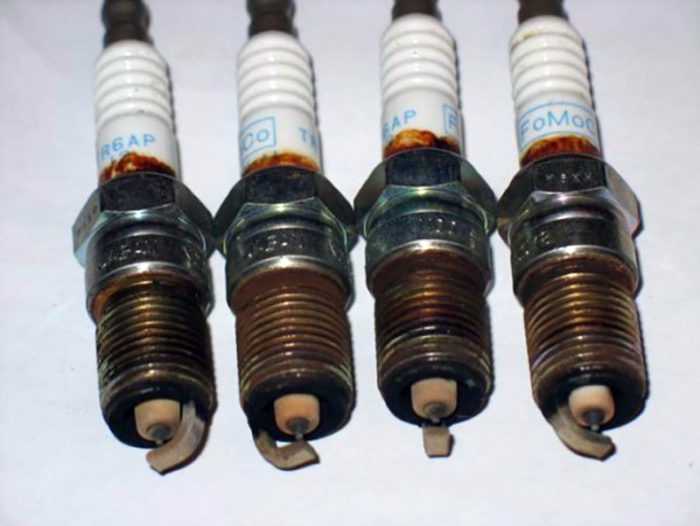

Светло-коричневый — правильный цвет электродов на свечах

Наиболее неприятная проблема — увеличение расхода топлива, возникающая по таким причинам:

• износилась диафрагма экономайзера;
• засорён главный воздушный жиклёр или каналы внутри агрегата;
• не держит игольчатый клапан, ограничивающий поступление горючего в поплавковую камеру;
• были установлены жиклёры непонятного происхождения из ремкомплекта.

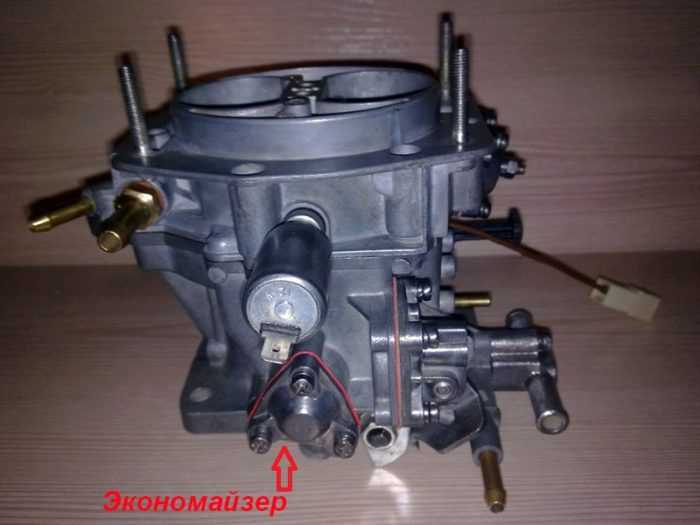

Местонахождение крышки экономайзера

Чтобы проверить диафрагму, снимите корпус воздушного фильтра (крышка крепится 3 гайками под ключ 10 мм, корпус — 4 гайками на 8 мм). На левой стенке карбюратора по ходу движения авто найдите треугольную крышечку экономайзера, прикрученную на 3 винта, открутите их крестовой отвёрткой. Под ней и находится подпружиненная мембрана, которую нужно проверить и при необходимости заменить.

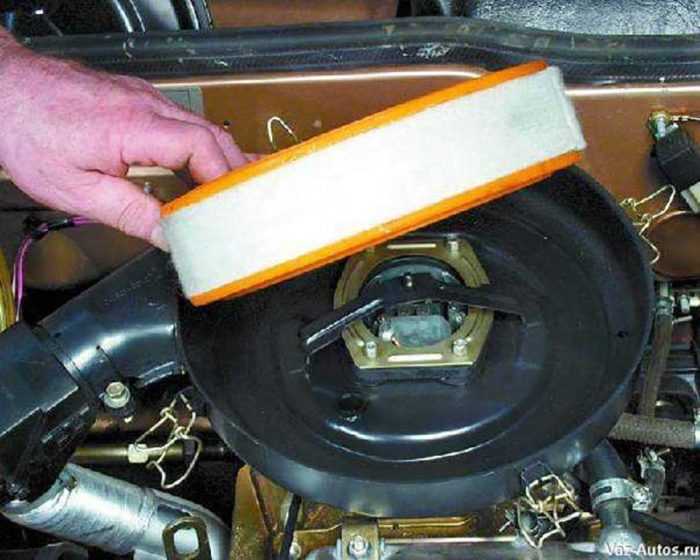

Снятие фильтра на восьмерке

Для устранения остальных причин вам придётся снять верхнюю крышку «Солекса», отсоединив трос пускового устройства и открутив 5 винтов крепления крестообразной отвёрткой. Дальше действуйте по инструкции:

1. Выкрутите воздушные жиклёры, запомнив, где какой должен стоять. Под ними в колодцах прячутся жиклёры топливные, открутите их тонкой отвёрткой и вытащите зубочисткой. Хорошенько продуйте калиброванные отверстия.
2. Грушей отсосите бензин из поплавковой камеры вместе с грязью. Заполните все каналы и диффузоры средством из аэрозольного баллона, выдержите указанное на нём время и аккуратно продуйте карбюратор, не снимая с машины.
3. Возьмите снятую крышку агрегата, поверните её поплавками кверху и попробуйте подуть в патрубок подачи топлива, заткнув пальцем штуцер сброса давления. Если воздух проходит, замените игольчатый клапан, поскольку он так же беспрепятственно пропускает бензин.
4. Если перед увеличением расхода вы заменили все жиклёры, смело откручивайте их и выбрасывайте, а штатные верните на место.
5. Перед сборкой убедитесь, что поплавки не касаются стенок камеры, при необходимости аккуратно подогните.
6. Соберите «Солекс» в обратном порядке и приступайте к регулировке.

Для снятия верхней крышки Солекса надо отвернуть 5 винтов

Проверка клапана

Есть три основных этапа проверки работоспособности электромагнитного клапана.

Помимо самого электромагнитного клапана, вам также обязательно следует провести проверку блока управления ЭПХХ.

Плюс и минус

Проверка блока управления

Для проверки блока управления электромагнитным клапаном карбюраторного ВАЗ 2109 вам потребуется провод. Длина провода должна быть такой, чтобы его хватило для соединения клапана с положительной клеммой аккумуляторной батареи. Плюс вам пригодится контрольная лампочка штатного напряжения.

Ваши действия при проверке блока управления будут выглядеть следующим образом.

1. Отключите от клапана провод питания, не нарушая при этом работу самого карбюратора. После этого подключите клапан по средствам подготовленного провода к положительной клемме аккумуляторной батареи.
2. Питающий провод электромагнитного клапана, который вы на предыдущем этапе отсоединили, нужно подключить к положительной клемме контрольной лампы. Минус соединяется с массой.
3. Включите двигатель и дайте ему некоторое время поработать на холостых оборотах. Коленчатый вал при этом должен вращаться со скоростью в пределах 850-900 оборотов в минуту. Контрольная лампа должна гореть.
4. Начинайте постепенно повышать обороты, достигнув отметки 2100 единиц в минуту. Если блок управления исправен, при достижении этого уровня лампочка потухнет. Снизив обороты вновь до 1900 единиц в минуту, лампа должна загореться.

Полезная схема

Если в ходе проверки клапана и его блока управления была обнаружена неисправность, потребуется заменить соответствующий вышедший из строя компоненты карбюраторной системы питания автомобиля ВАЗ 2109.

ЭПХХ является важным компонентом автомобиля, за которым требуется постоянный контроль со стороны автовладельца.

Когда нужна регулировка

Прежде чем браться за отвёртку и начинать крутить винты топливного агрегата, надо уяснить один важный момент. Он заключается в следующем: регулировка карбюратора «Солекс» – это не отдельная операция, а завершающий этап процедуры устранения неисправности либо его плановой очистки. Единственное исключение — ситуация, когда настройки были случайно или по незнанию изменены вами либо кем-то другим.

Карбюратор Solex — общий вид

О перебоях с подачей топливовоздушной смеси в двигатель, связанных с неполадками «Солекса», свидетельствуют такие признаки:

• автомобиль начал глохнуть на холостом ходу;
• расход топлива поднялся сверх нормы и сопровождается нестабильной работой силового агрегата;
• холодный двигатель заводится и сразу глохнет, приходится делать несколько попыток, манипулируя рычагом «подсоса» и педалью акселератора;
• при нажатии на газ возникает «провал», разгонная динамика отсутствует полностью;
• машина глохнет на ходу, когда вы отпускаете педаль акселератора во время движения накатом.

Износ свечей зажигания тоже приводит к повышению расхода бензина и появлению провалов

Момент второй: устранение далеко не каждой неполадки заканчивается настройкой подачи топлива. Подробнее вопрос будет освещён далее, вместе со способами ремонта распространённых поломок карбюратора «восьмёрки». Но в некоторых случаях без регулировки не обойтись:

• после снятия или разборки «Солекса» с целью ремонта;
• по факту результативной очистки либо продувки каналов агрегата;
• после замены колец или всей поршневой группы в двигателе автомобиля;
• в результате перенастройки угла опережения в системе зажигания, замены высоковольтных проводов либо установки новых свечей.
