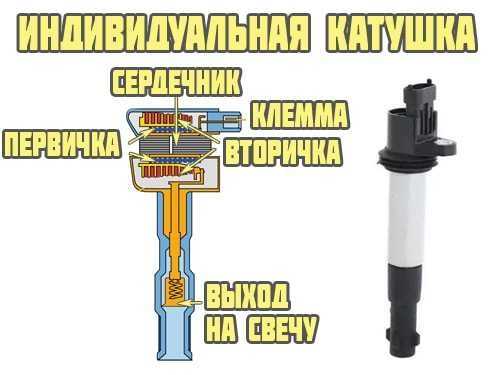

Устройство ИКЗ
Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.
Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.
Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.
Связь между катушками электромагнитная.
Проверка катушки зажигания
Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.
Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.
Снятие ИКЗ:
- Отключаем минусовую клейму от аккумулятора.
- Снимаем декоративную пластиковую накладку.
- Откручиваем нужную нам катушку головкой на «10» или Torx E8.
- Снимаем штекер катушки извлекаем ее.
Визуальная проверка

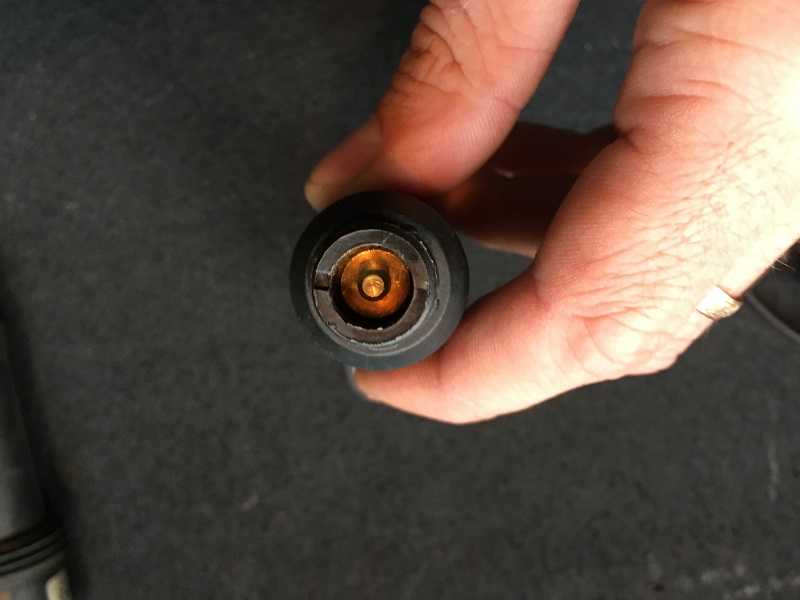

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.
Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.
При обнаружении таких визуальных неисправностей, катушку необходимо заменить.
Проверка мультиметром
Проверка мультиметром подразделяется на два этапа. Проверка
сопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряжения
на колодке питания ИКЗ).
Начнем с проверки напряжение на колодке питания ИКЗ.
Для этого выставляем на мультмитре переключатель на постоянное
напряжение.
Включаем зажигание автомобиля
На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.
Проверка сопротивления ИКЗ
Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.
В проверки сопротивления необходимо проверить две обмотки
вторичную и первичную.
Проверка первичной обмотки ИКЗ
Проверяя первичную обмотку ИКЗ необходимо на мультиметре выставить показания на измерения сопротивление, а именно на 200 Ом. Так как показания сопротивления на первичной обмотки не большие, а погрешность прибора возможна, то сначала необходимо узнать погрешность мультиметра. Для того чтобы узнать погрешность необходимо замкнуть щупы между собой, значение которое отразиться на экране мультиметра и будет погрешностью.
Далее подключаем щупы мультиметра к 1 и 3 контакту (крайним контактам ИКЗ) и получаем показания сопротивления. От этих показаний отнимаем погрешность мультиметра и получаем истинное значение сопротивления первичной обмотки.
В идеале сопротивление первичной обмотки должно быть около 1 Ом, а лучше 0.
На данном примере показания 1,1 Ом без учета погрешности, от 1,1 Ом отнимаем 0,7 Ом получаем 0,4 Ом. Вердикт: первичная обмотка данной ИКЗ в рабочем состоянии.
Проверка вторичной обмотки ИКЗ
Для того чтобы проверить вторичную обмотку ИКЗ выставляем мультиметр
на 2000 кОм.
Красный щуп мультимера подключаем к пружине, а черный к
среднему контакту на ИКЗ (контакт 2). Смотрим на показания прибора, на
исправной катушке сопротивление вторичной обмотки должно быть в пределах
300-400 кОм.
Как видим показания вторичной обмотки, так же в приделах нормы. Отсюда следует что данная ИКЗ исправна.
Если показания слишком велики, можно попробовать снять резиновый колпачок и пружинку с катушки и зачистить пятно контакта, затем снова померить сопротивление напрямую без пружинки. Если показания сопротивления все равно не уменьшились, следует задуматься о замене ИКЗ.
Самый простой метод обнаружить неисправную катушку зажигания,
без каких либо устройств и приборов. Это перестановка ИКЗ местами.
Порядок снятия и установки катушки зажигания на автомобиле Лада Приора с 16-клапанным двигателем
Так как подавляющее большинство автомобилей оснащается именно 16-клапанными моторами, то и весь процесс будет показан именно на данном силовом агрегате.

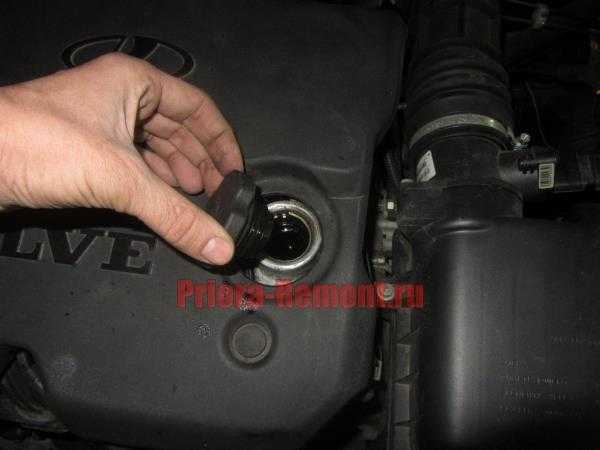

Итак, первым делом открываем капот автомобиля и отсоединяем клемму «-» от АКБ. Затем откручиваем пробку заливной горловины.

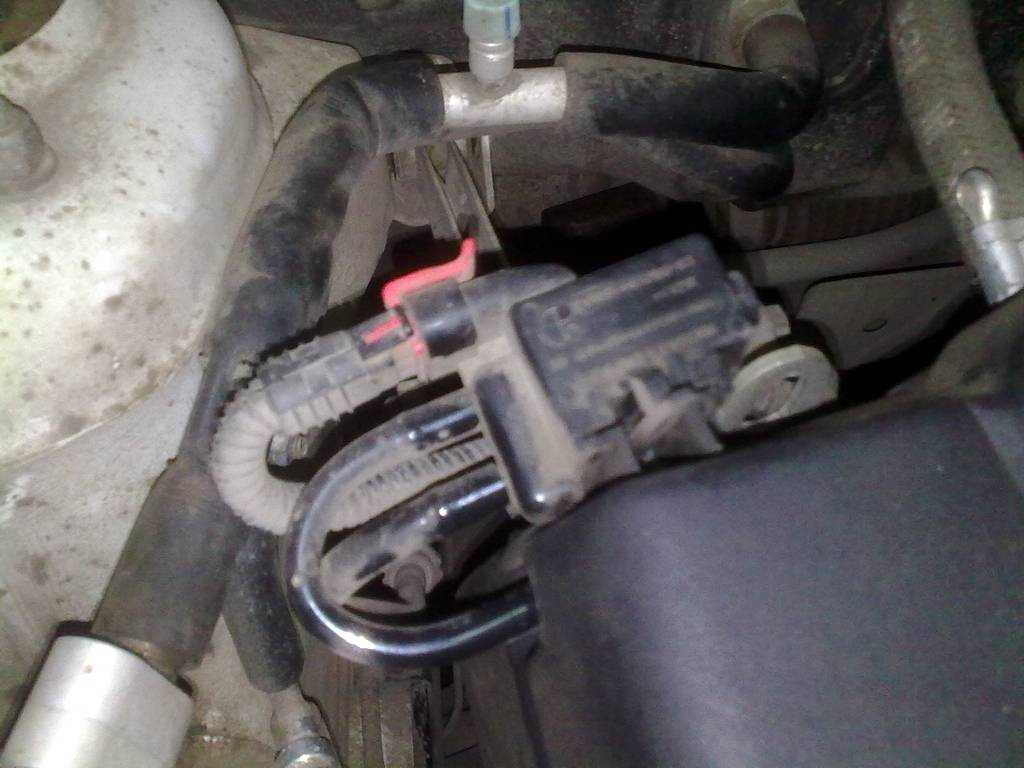

Также, отсоединяем клапан продувки адсорбера, отогнув немного в сторону фиксатор его крепления. Находится этот клапан с правой задней стороны крышки (по ходу движения авто).
Теперь можно снимать декоративную крышку двигателя, так как больше ее ничего не держит.
При помощи головки с трещоткой отворачиваем болт крепления нужной нам катушки, как это показано на фото ниже.
И вынимаем после этого данную деталь из свечного колодца.
Так как катушка сидит довольно плотно, то придется приложить как минимум среднее усилие, чтобы извлечь ее оттуда. И чтобы до конца ее освободить, достаточно еще отсоединить штекер с проводами питания, предварительно нажав на фиксатор-защелку.
И отсоединить его до конца, как это наглядно видно ниже на фото.
Теперь можно брать новую заведомо исправную катушку зажигания и производить установку в обратной последовательности. Цена на катушку для Приоры составляет от 900 до 2000 рублей в зависимости от производителя.
У Лады Приора есть все, что необходимо для удобства использования автомобиля:
Катушка зажигания — наиважнейший узел машины, и его поломка вызовет огромное количество неприятностей. В основном они будут связаны с остановкой и нарушениями в работе мотора. Катушка зажигания имеет непосредственное отношение к узлу под названием «трамблер». Это распределитель, получающий от бортовой сети транспорта низковольтное питание. Происходит процесс преобразования низковольтного в высоковольтное питание. С контактов распределителя напряжение с помощью «бегунка» отправляется по высоковольтному проводу на свечи. Вкрученная свеча каждого цилиндра подает искру в камеру сгорания топливной смеси, происходит воспламенение. Для воспламенения необходима подача тока на все свечи, только тогда мотор заведется и машина начнет двигаться. Если нет, транспортное средство не сдвинется с места.
Иногда у авто Лада Приора начинает троить двигатель, другими словами, мотор выполняет свои функции не на полную мощность. Причина такого поведения кроется в катушке электрозажигания. Система зажигания у данной машины необычная. Каждая свеча имеет свою катушку, следовательно, их 4. Значит, и зажигание может тормозиться в четыре раза чаще, чем на других авто. Как только одна катушка вышла из строя, связанный с ней цилиндр перестает работать. В индивидуальных катушках зажигания любого цилиндра не требуется регулировка, так как в них нет подвижных частей. В авто Приора ЭБУ сообщает водителю о неисправности, следит за распределением и моментом образования искры. В цилиндрах, в которых заканчиваются такты сжатия, происходит искрообразование. Точные импульсы в ЭБУ подаются с датчиков положения коленчатого и распределительного валов, после этого блок управления выявляет последовательное срабатывание катушек зажигания. Информация, передаваемая в систему, позволяет управлять всем процессом:
При проблемах с катушками нужно обращаться за помощью к специалисту. Для проверки катушки зажигания на Приору нужен специальный инструмент — мультиметр.
Проверка работоспособности катушки
Мультитестером называется устройство, сочетающее в себе вольтметр, амперметр и омметр
Прежде чем подключать прибор к катушке, надо проверить его внутреннее сопротивление, чтобы принять во внимание возможную погрешность. После подсоединяем тестер к первичной обмотке
Если прибор показывает не более 0,5 Ом с учетом погрешности измерения, значит, с данной катушкой все нормально. В смысле, с ее первичной обмоткой. А ведь есть еще вторичная. Как ее проверить?
Снимать катушку с ее места нужно, отключив клемму минуса аккумулятора Приора. Декоративный пластик с мотора снимается. Затем надо отжать пластиковый фиксатор и отсоединить катушку от проводки, после чего ключом на 10 отворачивается болт крепления и устройство извлекается из свечного колодца.
Проблемы с катушками грозят резкими рывками в работе мотора, скачками оборотов, отказами цилиндров. Поэтому при наличии подобных симптомов лучше воспользоваться приведенной выше информацией и заменить подозрительную деталь до того, как она накроется окончательно. Бывает ведь и так, что катушка еще и не сломалась, но уже дает сбои. Это не обязательно означает, что нужна замена, сгодится и некоторый ремонт, точнее очистка от водяного конденсата и грязи.
Иногда катушки выходят из строя при неправильном зазоре в свечах зажигания. Проверку работоспособности катушки на автомобиле Приора можно легко осуществить проворачиванием коленчатого вала. Для этого надо сбросить давление в топливной системе, вынуть предохранитель топливного насоса. Затем снимаем катушку, в ее резиновый наконечник вставляем свечу зажигания, к самой катушке подсоединяем провода.
Можно проверить цепь питания катушки. Надо взять упомянутый выше мультитестер и подсоединить его щупы к ее выводам. Если в этот момент включить зажигание, то тестер должен показывать напряжение, равное таковому на выводах аккумулятора. В противном случае необходимо проверить цепи на обрыв и замыкание. Если цепи питания и управления исправны, но при проверке на рабочей свече, вставленной в наконечник, нет искры, то катушка неисправна, и ее придется менять.
Определение неисправной катушки зажигания
Неоспоримым преимуществом автомобилей с ЭСУД является возможность компьютерной диагностики. Но и тут есть свои хитрости. У катушки зажигания «Приоры» могут быть три вида неисправности.
- Обрыв цепи обмотки.
- Короткое замыкание обмотки.
- Механическое повреждение наконечника.
А диагностика, чётко позиционирует только первую неисправность. В остальных случаях компьютер равнодушно сообщает, что обнаружены пропуски в цилиндре № имярек. И вот тут понадобиться знание особенностей системы зажигания «Приоры», чтобы определить неисправность. Дело в том, что давать пропуски могут и другие поломки. Такие:
- Выход из строя форсунки топливной.
- Неработающая свеча зажигания.
- Потеря компрессии в цилиндре.
Как определить что не работает именно катушка зажигания
Метод это не новый, но весьма действенный, и очень простой. Итак, загорелась тревожная лампочка, «Чек». А под рукой нет диагностики. Что делать? Порядок действий такой:
- Открыть капот «Приоры».
- Снять декоративную, пластмассовую крышку мотора.
- Запустить двигатель на холостых.
- Снять разъём с катушки первого цилиндра. Если этот «котёл» рабочий, то его принудительное отключение заставит мотор работать совсем уж неадекватно. Вибрация усилится в разы, появятся ощутимые перебои.
- Если в этом цилиндре всё в порядке, то фишка одевается на место, и нужно переходить к следующему. Итак по очереди все «котлы».
- Но если цилиндр не работает, то при снятии разъёма, ничего не изменится. Уровень работы останется прежним, значит, всё дело здесь. А вот теперь уточнить степень виновности катушки зажигания «Приоры».
Это делается следующим образом. Мотор надо заглушить. Берётся головка на 10 и вороток. Выкручивается болт крепления искрообразователя с подозрительного цилиндра. Точно так же с соседнего. Потом они просто меняются местами. Фиксируются, и снова заводится мотор.
Внимание!
Если признаки неисправности, то есть отсутствие смены чистоты работы мотора при отключении, переместились вместе с катушкой зажигания на другой цилиндр, то всё, это точно модуль искрообразования. Значит, его нужно менять, и дело с концом
А вот если все признаки остались на месте, то катушка исправна, и необходимо проверять другие узлы. Но это уже совсем другая история.
Важно!
Пытаться отремонтировать неисправный модуль, не стоит и пытаться. Это невозможно в условиях даже самого обеспеченного сервиса
Его можно только заменить. В сети ходит множество видео и статей о некой возможности ремонта катушек зажигания для ЭСУД. В действительности рисковать этим не стоит. В итоге можно спалить «мозги».
Ремонт наконечника
Треснувший наконечник катушки зажигания — часто встречающаяся неприятность. Однако вернуть катушку в рабочее состояние можно, сделав ремонт своими силами, при условии, что сама катушка не сгорела. Для этого потребуется обезжиривающая салфетка, силиконовое уплотнительное кольцо катушки зажигания (новое), новый наконечник и силиконовый герметик. Вся процедура отнимет пару минут.
При многочисленных, а иногда даже в случае незначительных пропусков зажигания, двигатель может работать нестабильно, появятся плавающие обороты, машина может дергаться на ходу и т.д. Чтобы определить, какой именно из цилиндров неисправен, необходимо попеременно с каждого из них снимать штекер питания катушки, точнее — отсоединять его на некоторое время.
Если в случае отсоединения одного из цилиндров перебои в работе все равно присутствуют, значит именно в нем и кроется причина. Зачастую, именно катушку зажигания одного из цилиндров приводит к описанным выше последствиям. И чтобы ее заменить, понадобится следующий инструмент:
- Головка на 10 мм
- Удлинитель
- Трещотка или маленький вороток
Снятие и установка катушки на Приоре
Устройство в авто Приора может выйти из строя в случае повреждения изнутри, в результате чего произойдет «пробивание» на корпус. При исправной катушке зажигания между электродами свечи должна всегда проскакивать искра. Если этого нет, нужно проверить цепи питания и управления катушкой.
Выполняется замена детали
Все действия проводятся с помощью торцевой головки на «10». «Минус» аккумулятора отсоединить, отжать фиксатор из пластика, колодку жгута проводов отсоединить от вывода катушки, вывернуть болт крепления к крышке головки блока, извлечь катушку из свечного блока. При проведении ремонтных работ нужно помнить о том, что на Приоре установлена микропроцессорная катушка зажигания высокой энергии (МПСЗ). Высоковольтные провода зажигания вырабатывают напряжение в 40 тысяч вольт. Каждому, кто проверяет катушку, нужно быть предельно осторожным: есть вероятность поражения током. При выполнении осмотра надетые резиновые перчатки спасут от возможных негативных последствий. Можно использовать пассатижи с заизолированными ручками.
Свечи зажигания необходимо менять каждые 30 тысяч километров. Завод-изготовитель рекомендует для Лады Приоры определенный тип свечей, но можно использовать любые с подходящей теплотой сгорания. Диаметр детали составляет 14 миллиметров. После выворачивания свечи тщательным образом очищаются колодцы их расположения. Эта процедура необходима для того, чтобы после извлечения деталей туда не попала грязь. В период подготовки к зиме, прежде чем устанавливать свечи, нужно проверить зазор между боковыми и центральными электродами. Если зазор не соответствует значениям в 0,7-0,9 миллиметров, необходимо провести регулировку.
Элегантная «Приора» — это автомобиль с двигателем, работающим на бензине. А это значит, что смесь в цилиндрах поджигается искрой. Ну это, в свою очередь, требует наличия катушки зажигания (бобины). Или искрообразователя. Как эта система работает на «Приоре»? Как устроена, вообще, система зажигания «Приоры»? Вот об этом и пойдёт речь.
Виды катушек
Какие свечи зажигания подходят для машины Приора? Стоит вспомнить о качестве деталей и их состоянии. Иногда свечи имеют неправильный зазор, он не должен быть меньше 1 мм. Чтобы быть уверенным в работоспособности своей машины, лучше менять свечи и катушку зажигания одновременно
Это важно, потому что механизм контактов постепенно изнашивается, приходит в негодность, в результате чего нарушается искрообразование, увеличивается расход топлива.
Замена свечей происходит следующим образом:
Свечи зажигания вкручиваются при помощи специального ключа так, чтобы на свое место встало уплотнительное кольцо. После этого нужно подтянуть ключом свечу на 90 градусов. В случае установки старых свечей они подтягиваются только на 15 градусов.
Источники
- http://1ladapriora.ru/remont/katushka-zazhiganiya.html
- http://priora-remont.ru/zamena-katushki-zazhiganiya/
- http://expertvaz.ru/priora/remont-proverit-katushku-zazhiganiya.html
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Наверное, всем водителям понятно, что основное предназначение высоковольтной катушки на машине было и остаётся одно, это поджёг топливовоздушной смеси. Для этого в ней вырабатывается высокое напряжение, величина которого равна около 40 тысяч вольт.
Она представляет собой трансформатор, который повышает низкое напряжение аккумуляторной батареи в высокое. Трансформатор состоит из двух обмоток, одна из них первичная, а другая будет вторичной, которые наматываются медным проводом на железном сердечнике.
Первичную обмотку намотано на сердечнике, а поверх неё наматывается «вторичка». Вся конструкция закрывается кожухом. Если низковольтная обмотка имеет всего около 150 витков, то «вторичка» уже имеет несколько тысяч.
Высоковольтные провода отсутствуют, так как она одевается непосредственно на свечу. Когда в нужный момент с блока управления двигателем поступает импульс на «первичку» катушки, вокруг сердечника возбуждается магнитное поле, которое способствует возникновению во «вторичке» высокого напряжения. Свеча в этом случае исполняет роль разрядника, который поджигает рабочую смесь в цилиндрах двигателя. Катушка имеет защитную оболочку, а внутри неё дополнительно установлена пружина и диод, который предназначен для быстрого отсекания импульсов с высоким напряжением.
Проверка катушки зажигания
Как проверить катушку? Внимательно рассматриваем снятую запасную часть, обращаем внимание на ее поверхность. Если есть трещины, сколы, царапины на пластмассовых частях, скорее всего, катушка перегревалась и сгорела
Мультиметр переключается в режим проверки сопротивления, которое необходимо замерить на 1 и 3 контактах. С погрешностью инструмента цифра будет 0,5 Ом.
Далее проверяется вторичная проводка. Внутри колпачка катушки расположена пружина, к ней нужно приложить красный щуп, а черный — ко второму контакту. Можно замерить сопротивление и на других катушках, их у машины Приора еще 3. Прибор должен показать 340 Ом.
Если цифра другая, узел все-таки сгорел. Если после проверки катушка оказалась рабочая, значит, нужно ее просто заизолировать. Подрезанную по размеру термоусадочную трубку нагреть и надеть на катушку. Проблема устранена, и запасная часть будет работать.
