Разновидности механизмов
Несмотря на различные модели конструкций, можно выделить всего два вида:
- Длинноходные (стандартные, устанавливаемые ранее на автомобилях модели 2109 и подобных).
- Корткоходные (устанавливались на автомобили «Калина»).
Конструктивно они очень похожи, только размерами отличаются. Преимущество короткоходных заключается в том, что с их помощью передачи включаются легче и быстрее.
Правда, вокруг кулисы переключения передач сформировалось множество мифов: некоторые утверждают, что значительно повышаются динамические характеристики автомобиля. Это все неверно, между динамикой машины и видом кулисы нет никакой связи. Но все же преимущества перед стандартной у короткоходной имеются.
Как заменить сальник
При обнаружении утечки масла из коробки передач внимательно осмотрите картер.
Течь выявит сама себя. Обычно уходит смазка через сальники ШРУСов и кулисы. В последнем случае для замены вам потребуется выполнить ряд действий:
- Приобрести новый сальник кулисы КПП ВАЗ-2109. Его цена — около 100 рублей.
- Из коробки передач слить масло полностью, выкрутив снизу заглушку ключом на «17». При необходимости можно и заменить впоследствии смазку. Рекомендуется вытянуть верхний щуп, чтобы облегчить вытекание масла.
- Отсоединяете от рычага кулисы кардан.
- Снимите пыльник, выкрутите ключом на «10» болт крепления к штоку КПП.
- При помощи шила или тонкой отвертки извлеките старый сальник. Осмотрите его на предмет повреждений.
- Установите новый сальник, используя для запрессовки трубку или большую шайбу.
После замены установите пыльник. Оцените состояние кардана: если люфты у него слишком большие, то потребуется замена. После проведения всех работ обязательно проверьте правильность включения скоростей.

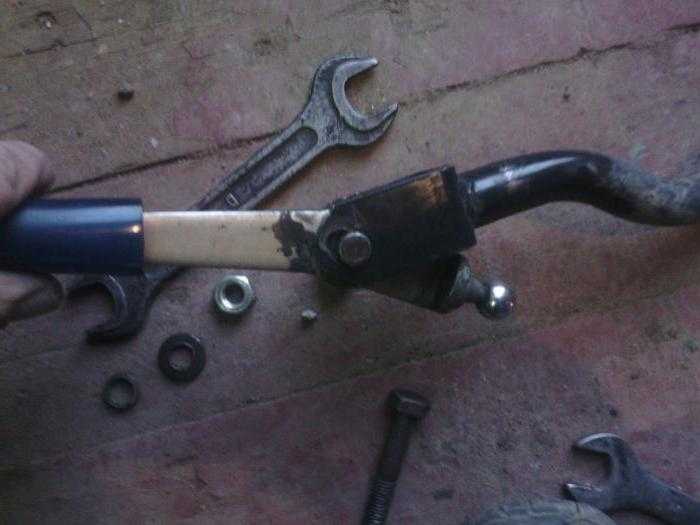

Как заменить кардан кулисы
В большинстве случаев выходит из строя не сама кулиса, а кардан. Из-за его смещения, даже небольшого, происходит сбой в механизме переключения передач.
Стандартные кулисы ВАЗ-2109 редко устанавливают при ремонте, используют аналогичные детали от «Лады Калины». Замена выглядит следующим образом:
- При помощи двух ключей на «13» выкручиваете хомут крепления кардана к тяге.
- Отверткой оттяните пыльник в сторону картера коробки. При желании можно его полностью снять, а если на нем имеются порезы или иные повреждения, замените новым.
- Выкрутите фиксирующий болт ключом на «10».
- Сбиваете кардан молотком, наносите удары аккуратно, чтобы не повредить ничего.
- Калиновский кардан кулисы намного долговечнее и надежнее, поэтому установите его вместо стандартного.
- Соберите всю конструкцию в обратном порядке. Но не спешите затягивать болт на хомуте – необходима регулировка.
Зачем менять кулису?
Существуют ситуации, когда приходится вмешиваться в механизм переключения скоростей из-за выхода из строя какого-либо узла. Но бывают случаи, когда требуется крайняя мера – замена кулисы ВАЗ-2109. В этих случаях требуется замена:
- Появилась течь масла вследствие повреждения сальника. Можно произвести замену только сальника.
- Полный выход из строя кулисы.
- Вы осознали преимущества короткоходной конструкции и у вас имеются средства на подобного рода тюнинг.
Симптомы выхода из строя механизма переключения скоростей:
Увеличение люфта рычага КПП
Обратите внимание на то, что причиной такого поведения может быть и разболтавшийся кардан. Иногда выкручивается болт его крепления, поэтому для уменьшения люфта достаточно его затянуть, а предварительно следует нанести каплю фиксатора резьбы.
Сложно включить передачи
Иногда слышны посторонние звуки.
Переключение передач невозможно.
Несоответствие положения рычага и включенной скорости. Например, пропадает задняя, на ее месте находится первая.
Если появился небольшой люфт, желательно провести диагностику и выявить поломку узла. Ремонт сделать незамедлительно, иначе в самый неподходящий момент пропадет одна или несколько скоростей.
Короткоходные кулисы на «девятку»
Такие конструкции разрабатывались исключительно для спортивных моделей, но нашли широкое применение в серийных. Преимущества короткоходной кулисы ВАЗ-2109 перед стандартной:
- Более легкое переключение скоростей.
- Уменьшается люфт рычага КПП, особенно при использовании кардана от «Калины».
- Необходимо либо покупать, либо самостоятельно делать.
- Чтобы переключить скорость, потребуется большое усилие. Несмотря на меньший ход, такой тип кулисы больше подойдет для сильных не только духом людей.
Но можно не приобретать в магазинах кулису на ВАЗ-2109, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.
Для этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное – чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.
Регулировка кулисы
В процедуре нет ничего сложного, можно справиться и самостоятельно, но придется бегать из ямы в салон.
Да, желательно делать эту работу на яме или эстакаде. Действовать нужно примерно по такому принципу:
- Ослабьте гайку на хомуте.
- Установите рычаг КПП в положение, соответствующее задней скорости.
- Шток коробки выставьте в положение задней скорости. Добиться этого сложно, поэтому придется проводить корректировку.
- Проверьте, как включаются передачи. Если задняя слишком ушла влево, то ослабьте хомут и проверните кардан против часовой стрелки. Если пятая скорость (и задняя в том числе) ушли слишком вправо, то кардан проворачивается по часовой стрелке.
Отрегулировав положение кулисы переключения передач, можно заметить, что при установке рычага посередине будет включена нейтральная скорость. При включении пятой рычаг не должен цеплять пассажирское сидение, а при движении задним ходом водительское кресло не должно мешать перемещению рычага.
