Обслуживание карбюратора ВАЗ 2106

Карбюратор, также как все другие узлы автомобиля, нуждается в регулярном техническом обслуживании и ремонте, которые в общем случае сводятся к очистке наружных и внутренних поверхностей корпусных деталей.

Обслуживание «Солекса»

Разобрав карбюратор, необходимо тщательно осмотреть все его детали и выделить среди них неисправные. Все работы по настройке карбюратора осуществляют только убедившись в том, что все детали исправны.

Как правило, ремонт сводится к замене деталей, пришедших в негодность. Далее производим регулировку числа оборотов мотора на холостом ходу.
Выполняют ее на «горячем» моторе. Кроме того нужно предварительно:

отрегулировать зазоры в механизме газораспределения;
выставить оптимальный момент зажигания;
полностью открыть воздушную заслонку.

Далее работы проводят в следующем порядке:

1. Винтом количества горючей смеси устанавливают режим работы мотора в пределах 800 — 900 об/мин. Запоминают положение винта качества.
2. Вращая винт качества устанавливают наибольшее число оборотов.
3. Винтом количества доводят число оборотов силовой установки до 950 — 1035 в минуту.
4. Винтом качества снова устанавливают максимальное количество оборотов.

Регулировка «Солекса»

Эти операции проводят до тех пор, пока число оборотов 950 -1035 в минуту не совпадет с максимальным значением числа оборотов, полученных с помощью винта качества. Добившись совпадения, винт качества возвращают в положение, где число оборотов двигателя составляло 820 — 900 в минуту (см. п. 1).

ВАЖНО! Для защиты заводских настроек, винты, регулирующие количество и качество горючей смеси снабжены защитными втулками, которые позволяют провернуть их только на пол-оборота. Если втулки мешают добиться положительных результатов, их необходимо сломать и освободив винты, продолжить работу

Чистка жиклеров топливных и воздушных каналов путем продувания их сжатым воздухом. При сильном засорении жиклеры чистят с помощью деревянной палочки, смоченной ацетоном. Проверяем и регулируем уровня топлива в поплавковой камере.

Один из самых важных параметров карбюратора — количество бензина в его камере. От него зависит:

токсичность выхлопа;
расход бензина.

Для этой регулировки нужно снять верхнюю часть корпуса карбюратора и установить ее вертикально. При этом шарик иглы должен касаться язычка поплавка.

ВАЖНО: В процессе регулировки может быть выявлена необходимость проведения ремонта, связанного с заменой деталей. Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:

Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:

Измеряют зазор между низом поплавка и плоскостью крышки. Он должен находится в пределах 6+0,25 мм. Если размер не соответствует, то необходимо аккуратно подогнуть язычок поплавка;
Проверяют ход поплавка. Величина хода должна быть 8+0,25 мм.

Настройка поплавка

Закончив ремонт и осуществив все необходимые регулировки приступают к проверке качества выполненных работ.

Для этого запускают двигатель и проверяют работу автомобиля:

на холостом ходу;
при резком нажатии на педаль газа;
при резком отпускании педали газа и торможении.

Во всех случаях двигатель должен работать равномерно и не глохнуть.

Видео про экономию топлива

https://youtube.com/watch?v=XMON1dWYWMU

Руководство по эксплуатации советует делать замену каждые 30000 км. Поскольку я уже проехал лишние несколько тысяч на своей Гранте, то решил произвести эту процедуру самостоятельно.

Где расположен топливный фильтр я не знал. Свыкся уже, что у предыдущих моих «Жигулей» он удобно расположен под капотом, прямо перед карбюратором. Оказалось, что у Лады Гранты совершенно другое расположение, да и техническая сторона отличается.

Поискал информацию в интернете — ничего дельного и полезного. Решил просмотреть сайт калиноводов, ведь машины одинаковы на 90%. Нашёл очень хорошее и подробное описание: Замена топливного фильтра на калине. Фотографии для наглядности взял оттуда же.

Шаг 8. Пуск и регулировка карбюратора

Уровень топлива для настойки карбюратора

8.1. Перед пуском и регулировкой, требуется на 100% быть уверенным в исправности системы зажигания и верной настройки угла опережения зажигания!

8.2. Включаем механизм пуска карбюратора (винт количества смеси в среднем положении, винт качества выкручен на 3 оборота).

8.3. По мере прогрева отбиваем заслонку пускового устройства, до максимального значения. Прогретый двигатель должен устойчиво работать на 850-900 оборотов в минуту.

8.4. Регулировку карбюратора ваз 2107 делаем винтом количества оборотов холостого хода, если обороты не ровные, то добавляем винтом качества до выравнивания холостого хода, если обороты ровные изначально, то пытаемся убавить качество смеси, добиваясь легкой неравномерности работы, затем выравниваем обороты. Карбюратор должен поддаваться настройке, если этого не происходит, высверливаем заглушку в средней части и делаем дополнительную регулировку вторым винтом качества.

8.5. Для точной настройки используем газоанализатор CО, у исправного карбюратора значение СО на холостом ходу, составляет от 1% до 2,5%.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
Датчик детонации;
Дроссельный патрубок с датчиком положения заслонки;
ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
Снимите генератор, термостат, шкивы и ремни.
Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
Снимите поддон.
Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
Установите новые топливные магистрали от донора.
Соедините с магистралями ваш новый бензобак.
К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
Обязательно замените водяную помпу, взяв агрегат от донора 2112.
Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
Установите термостат, позаимствованный у ВАЗ 2112.
Соедините патрубки охлаждающей жидкости.
Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
Расставьте по своим новым местам все датчики.
Посадите крышку клапанов на качественный герметик.
Соберите модуль зажигания, провода, свечи и прочие компоненты.
Установите воздушный фильтр.
Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
Проводка соединяется с торпедо и замком.
Залейте новое масло, заправьте автомобиль качественным топливом.
Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.

Источники

http://allanda-auto.ru/remont_vaz/vaz_2110_peredelat_inzhektor_na_karbyurator_vaz.html
http://luxvaz.ru/vaz-2109/305-zamena-karbyuratora-na-inzhektor.html

Основные причины возникновения повышенного расхода топлива

Если отбросить возможные технические неисправности, то причин для повышенного расхода топлива остаётся не так много. К примеру, езда с постоянным включенным светом фар, пусть и увеличивает безопасность, но и приводит к 5-10-процентному перерасходу бензина.
Это же касается недостаточно качественной работы коробки передач. Если она «не вытягивает» на положенных оборотах, то это может обеспечить небольшой рост количества израсходованного бензина.
Не пробуйте покупать бензин со слишком низким октановым числом. Такая экономия сразу же обернётся возросшим до двух раз (!) расходом. И мы уже не говорим о скорости износа отдельных деталей мотора и системы подачи топлива. В случае использования некачественного бензина, придётся сливать бензин из бака, а это на Лада Гранта дедовскими методами не сделать!
Неочевидной причиной может стать плохая регулировка системы сход-развала. Делать это нужно два раза в год, когда вы переобуваетесь на новую резину. Проблемы могут возникнуть и при выборе «спортивного» типа развала.
А ещё одной причиной можно назвать неправильные зазоры, выставленные в свечах зажигания.

Тем не менее, как говорят сами водители, многое зависит от того, в каком стиле ездит сам человек. Сложно ожидать «заводских» показателей расхода топлива от того, кто резко стартует и так же резко останавливается. Умерить аппетит машины можно только тогда, когда она ощущает плавность хода, аккуратный набор скорости, и длительное удержание её на высоких показателях, но с минимальным количеством оборотов двигателя. Конечно же, такого сложно добиться, тем более в условиях низкого качества дорожного покрытия, но стараться, всё же, нужно.

Работа вспомогательной схемы

Светозвуковые составляющие: сигнал, лампы и т.д.
Система обслуживания стекол.
Блок вентилирования внутри салона авто.
Вентилятор охлаждения двигателя.
Элементы, отвечающие за обогрев заднего стекла Приоры.
Панель приборов.
Электрический усилитель.
Приводы зеркал.
Система защиты от угона.

До запуска двигателя весь рассмотренный список оборудования будет питаться от аккумулятора, а после старта схема проводки переводит питание на генератор. При временной высокой нагрузке некоторые приборы могут переключаться на питание от аккумуляторной батареи. Вся электрика и соответствующие приборы контролируются от набора специальных датчиков. При поломке основной схемы использование машины запрещено, в то время как при неисправности дополнительной схемы Приоры движение возможно.

Система электрооборудования Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

Электрооборудование автомобиля ваз 2170 priora выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой». Функцию второго провода выполняет кузов автомобиля. Электрические цепи системы управления двигателем выполнены по многопроводной схеме и соединены с «массой» автомобиля только через электронный блок управления. Общая схема электрооборудования и схемы расположения жгутов проводов автомобиля Lada Priora, а также схемы электрических соединений систем управления двигателем ВАЗ-21126 под нормы токсичности Евро-3 и Евро-4 приведены в конце книги. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания лада приора, состоящий из контактной части и механического противоугонного устройства с замком. Выключатели наружного освещения и противотуманного света объединены в блок управления наружным освещением. Переключатель режимов работы электровентилятора отопителя ваз 2170, выключатель обогрева заднего стекла и выключатель аварийной сигнализации расположены на накладке консоли панели приборов. Выключатели фар, указателей поворота, стеклоочистителя и стеклоомывателя объединены в блок подрулевых переключателей. Электропотребители лада приора большой мощности включаются через электромагнитные реле.

Предупреждения Любые работы с электрооборудованием автомобиля лада приора проводите только при отключенной аккумуляторной батарее. Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании. При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования ваз 2171. Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку. При замене предохранителей запрещается применять отвертки, поскольку это может привести к короткому замыканию в цепях электрооборудования. Запрещается отсоединять аккумуляторную батарею при работающем двигателе во избежание выхода из строя регулятора напряжения и элементов электронного оборудования автомобиля. При проведении электросварочных работ на автомобиле ваз 2172 необходимо отсоединять провода от клемм аккумуляторной батареи, генератора и ЭБУ (контроллера). Регулярно очищайте клеммы аккумуляторной батареи и наконечники проводов от окислов и грязи. При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоединяйте провода электрооборудования автомобиля lada priora от клемм батареи.

Источники

http://vazikov.ru/vaz-2110-2111-2112/salon-ot-priory-v-vaz-2110.html
http://1ladapriora.ru/modifikacii/elektricheskaya-shema.html
http://www.vazdriver.ru/obshchaya_shema_lada_priora/sistema_elektrooborudovaniya_lada_priora_lada_priora.html

Зачем менять карбюратор на инжектор

Недостатки и преимущества карбюратора и инжектора

Экологичность. Инжекторные двигатели по сравнению с карбюраторными выбрасывают в атмосферу на 50-75% меньше вредных веществ. Несоответствие карбюраторных агрегатов нормам ЕВРО-3 и выше стало основной причиной отказа от их использования.
Экономичность. Точная дозировка топлива позволяет заметно снизить его расход (до 40% по сравнению с карбюраторными моторами).
Мощность. Оптимальная геометрия впускного коллектора и установки угла зажигания, а также улучшенное наполнение цилиндров обеспечивают увеличение мощности двигателя на 7-10%. При этом инжекторная система впрыска топлива лучше реагирует на изменения нагрузки, что улучшает динамику автомобиля.
Надежность. Система впрыска топлива редко ломается.
Легкость пуска. Инжекторный двигатель не требует прогрева в холодное время года.

Сложность ремонта и диагностики. Из-за наличия микропроцессорного управления обслуживание и диагностика инжекторной топливной системы требует специализированного оборудования и квалифицированного персонала, а сами узлы системы имеют довольно высокую стоимость и низкую ремонтопригодность.
Требовательность к топливу. Некачественный бензин крайне негативно сказывается на надежности инжектора. В случае использования топлива с высоким содержанием механических примесей и смол рекомендуется регулярная промывка инжекторов. В противном случае система может выйти из строя.

Простота ремонта и обслуживания. В отличие от инжектора, карбюратор вполне можно отремонтировать самостоятельно и без специального оборудования, при этом благодаря дешевизне запчастей ремонт обойдется в относительно приемлемые суммы.
Нетребовательность к топливу. Карбюраторные топливные системы менее чувствительны к качеству бензина. Автомобили, оснащенные карбюраторными двигателями, можно заправлять бензином АИ-76.

Высокий расход топлива и низкая экономичность.
Чувствительность к перепадам температур. Зимой карбюраторный двигатель склонен к замерзанию, а летом – к перегреву.
Относительно низкая надежность.

xn--2111-43da1a8c.xn--p1ai

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

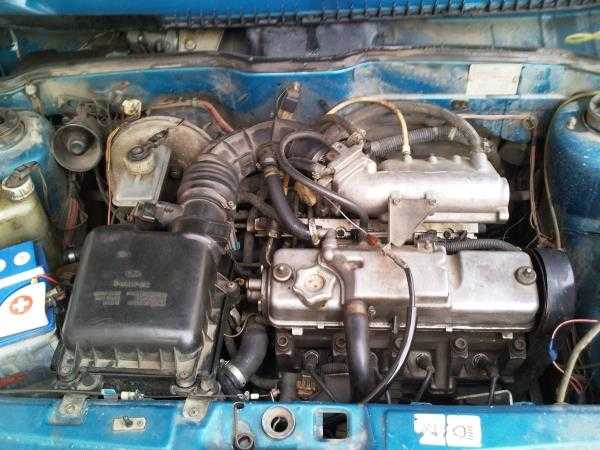

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
Стоимость обслуживания инжектора выше;
Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Вступление

В СССР одним из самых популярных легковых автомобилей считался ВАЗ 2106 — легендарная «шестерка», которая выпускалась на протяжении 30 лет (1975 — 2005). При этом до 1980 года на ВАЗ 2106 устанавливали карбюраторы типа Weber (2103-1107010-01 и 2106-1107010), а затем, вплоть до снятия автомобиля с производства — более совершенные «Озон» (2107-1107010-20) и «Солекс» (21053-110710).

Сейчас эти автомобили на отечественных дорогах встречаются очень редко, да и специалистов, знающих, как осуществляется настройка карбюратора ВАЗ 2106, найти достаточно сложно. Однако автомобилисты со стажем, имеющие определенные навыки и обладающие минимальным набором инструмента, легко могут осуществить ремонт и регулировку самостоятельно.

Замена прокладок впускного коллектора (ресивера) ВАЗ 2170, Лада Приора

На впускном коллекторе Приоры нет привычных нам деревянных прокладок. Под каждую «трубку» используется уплотнительное резиновое колечко, которое легко поддевается и вытаскивается с помощью шила. Взамен старого кольца устанавливается новое, достаточно только протереть посадочное место от пыли и грязи.

Собирается впускной коллектор в порядке обратном сборке.

Замена прокладки впускного коллектора ВАЗ 2107

Снять впускной коллектор можно двумя способами, снимая карбюратор и нет. Рассмотрим упрощенный вариант без снятия карбюратора.

Без снятия выпускного коллектора снять и поменять прокладку не удастся, потому что прокладка на впуск и выпуск цельная.

Откручиваем гайки от выпускного коллектора и снимаем его.

Теперь мы можем снять прокладку и заменить её на новую, необходимо только отчистить посадочные места от остатков прокладки, герметика и грязи. Новую прокладку с обеих сторон промазываем герметиком.

Собирается впускной коллектор в порядке обратном сборке.

Преимущество нашего метода в том, что мороки со снятием карбюратора мы избегаем, тем самым экономим время.

Замена прокладки масляного поддона ВАЗ 2170, Lada Priora (Приора)

Если из под поддона постоянно сопливит масло, скорей всего виновата его прокладка, которая износилась и пропускает. Её замену можно провести своими руками, делать всё это удобней на эстакаде или яме.

Обычно такая процедура требуется, если из воздуховодов печки доносится специфический запах или в случае крайне слабого потока воздуха. Если заменять салонный фильтр регулярно, неприятный запах и пыль в салоне появляться не будут.

Есть несколько типов фильтров, но самыми популярными являются угольные и волоконные. Цена вторых гораздо ниже, что сказывается и на их эффективности. В угольные же фильтры входит, как ясно из названия, активированный уголь, фильтрующий вредные примеси воздуха.

Установка спортивной модификации

Не все владельцы «семёрок» знают, что Димитровградский автоагрегатный завод помимо штатного оборудования выпускает ещё и спортивные версии карбюраторов.

Так, карбюратор ВАЗ 2107–1107010–07 «Солекс-Спорт» как раз считается такой версией, способной придать машине значительное ускорение. Главные его преимущества заключаются в том, что в конструкции установки произведены значительные доработки:

используются жиклёры с большей пропускной способностью;
увеличена производительность насоса-ускорителя;
доработаны характеристики пуска на холодную;
изменена конструкция приводов открытия камер.

Таким образом, модификация «Спорт» позволяет использовать все мощностные возможности двигателя. Однако расход топлива будет примерно на 10% выше, чем при езде с типовым карбюратором ДААЗ.

«Солекс-Спорт» является первым спортивным карбюратором отечественного производства для автомобилей ВАЗ

Процесс монтажа спортивного карбюратора на ВАЗ 2107 ничем не отличается от установки стандартного — ведь производитель заранее позаботился о том, чтобы новое устройство имело те же габариты и разъёмы для подключений.

Традиционная схема установки выглядит следующим образом:

Установить новую прокладку на место посадки карбюратора.
Насадить карбюратор на шпильки, прижать его к прокладке.
Завернуть гайки крепления, но не до упора — просто наживить их на шпильки.
Надеть на соответствующий разъём карбюратора привод дроссельной заслонки (пружинку).
Подсоединить к корпусу карбюратора все подходящие провода и шланги.
Окончательно закрутить гайки фиксации.
Присоединить экономайзер.

Однако не все автовладельцы считают, что спортивный карбюратор «Солекс» целесообразно устанавливать на «семёрку».

Как функционирует карбюратор «восьмерки»?

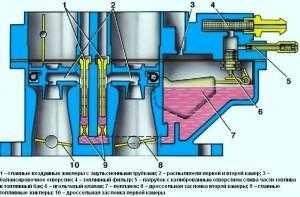

Бензин через клапан и фильтр подается в поплавковое устройство (в камеру с двумя секциями). Требуемый уровень горючего в этом двухсекционном устройстве поддерживает упомянутый клапан (он имеет игольчатую форму). Из описываемой камеры бензин через топливные жиклеры карбюратора направляется в эмульсионные колодцы. В них топливо соединяется с воздухом, подаваемым через соответствующие жиклеры. Получившаяся композиция затем отправляется в диффузоры.

При запуске холодного мотора осуществляется обязательное обогащение горючей смеси.

Это становится возможным благодаря пусковому механизму. Водитель управляет им рукояткой «подсоса». Когда он до упора вытягивает ее, совершается поворот по оси воздушной заслонки и ее закрытие. При этом камера слегка (на один миллиметр) приоткрывается. После запуска мотора наблюдается увеличение во впускном коллекторе величины разрежения, которое направляется в полость пускового механизма.

Его диафрагма за счет полученного разрежения приоткрывает на показатель пускового зазора (около 3,5 миллиметров) воздушную заслонку. Когда водитель утапливает рукоятку «подсоса», отмечается уменьшение пусковых зазоров. Если нажать на педаль газа при вытянутой рукоятке, заслонка второй камеры закрывается, а первой открывается. За счет этой схемы езда на непрогретом двигателе становится более комфортной (так как отсутствуют провалы и рывки машины).

Отбор горючего из эмульсионного отсека (так называемого колодца) осуществляется механизмом холостого хода (ХХ). Бензин подается через жиклеры ХХ и соединяется с воздухом. Эта композиция через специальное отверстие идет под заслонку дроссельного узла. При помощи двух винтов выполняется контроль открытия дросселя на ХХ:

при открытии (частичном) заслонки второй камеры, смесь горючего и воздуха отправляется в нее через отверстие;
если же открывают заслонку первой камеры, горючая композиция проходит через вертикальный зазор.
