Карбюратор ВАЗ 2107
В 1970-х конструкторам АвтоВАЗа было важно создать новый, простой в эксплуатации и надёжный автомобиль. У них это получилось — «семёрка» активно используется на дорогах и сегодня, что говорит о её высоком качестве и неприхотливости в обслуживании
Завод выпускал машины как с карбюраторными, так и инжекторными установками. Однако классическим стандартом оснащения этой модели считается именно двухкамерный эмульсионный карбюратор. Ведь только так удавалось достичь простоты и удобства в эксплуатации.
Карбюраторный двигатель автомобиля ВАЗ 2107 выдавал до 75 л.с., что вполне укладывалось в нормы того времени
Сам карбюратор на «семёрке» имел весьма скромные размеры при весе в три килограмма:
- длина — 16 см;
- ширина — 18,5 см;
- высота — 21,5 см.

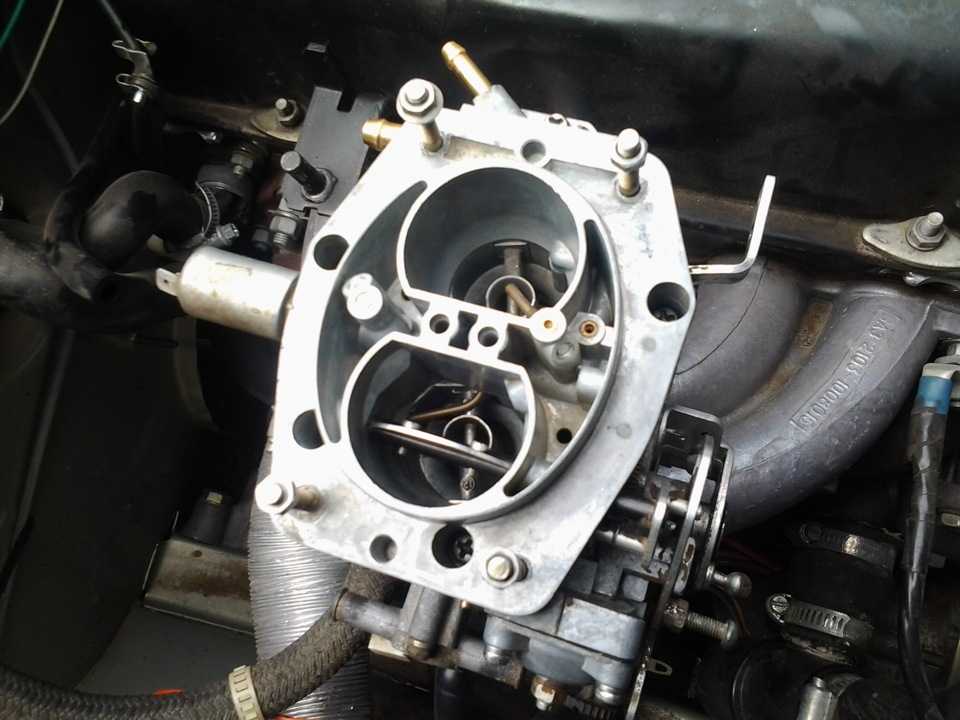

Штатный карбюратор на ВАЗ 2107 имеет маркировку ДААЗ 1107010. Этот двухкамерный агрегат имеет падающий поток смеси и оснащён поплавковой камерой.
Устройство карбюратора ДААЗ 1107010
Карбюратор состоит из более 60 различных элементов, каждый из которых призван выполнять свою функцию. Однако основными частями механизма, которые напрямую влияют на работу автомобиля, считаются следующие:
- литой корпус;
- две дозирующие камеры;
- дроссельная заслонка;
- поплавок в поплавковой камере;
- эконостат;
- насос-ускоритель;
- электромагнитный клапан;
-
жиклёры (воздушные и топливные).
Установка двух карбюраторов
Два карбюратора на ВАЗ 2107 придадут автомобилю дополнительную мощность. К тому же значительно сократится расход горючего, что по сегодняшнему времени очень актуально для любого водителя.
Процедура установки сразу двух карбюраторов целесообразна в следующих случаях:
- необходимо повысить скоростные характеристики автомобиля;
- требуется экономия топлива;
- нужно проработать систему выбросов и сделать их более экологичными;
-
машине не хватает динамики при обгоне, старте с места или разгоне.
Видео: два карбюратора «Солекс» на автомобиле ВАЗ
На данный момент автомобили ВАЗ 2107 очень активно используются в России. Модели, оснащённые карбюраторами, имеют отличные рабочие характеристики, при этом быстро и дёшево обслуживаются и ремонтируются. Для удобства водителя можно установить на «семёрку» карбюраторы самых разных видов и фирм. Однако перед монтажом нужно просчитать целесообразность такой работы и гарантии ожидаемого результата.
Когда необходим ремонт карбюратора ВАЗ 2107
- перерасход топлива;
- плохой запуск;
- отсутствие или неустойчивая работа холостого хода;
- провалы при разгоне и движении;
- отсутствие динамики при обгоне и ускорении;
- утечка бензина из камер;
- перелив топлива.
Условия при ремонте карбюратора
- обязательная замена всех уплотнительных прокладок и резиновых колец (в том числе под карбюратором);
- при чистке каналов не использовать мягкую проволоку или трос (существует возможность обламывания в канале);
- после ремонта – проверка на течь, всех соединительных частей карбюратора (контролировать необходимо и внутренние камеры, чтобы не было переливов)
- регулировка, уровня топлива в поплавковой камере, и качества смеси, после каждого вмешательства в устройство;
Бывают случаи, когда ремонт не приносит результата (или ремонт не рентабельный), например полное закоксовывание воздушных или топливных каналов или искривление соединительных плоскостей, вызывающих подсос воздуха или течь топлива. И тогда единственным правильным действием будет – замена карбюратора ваз 2107. Причем поменять его возможно не, только на аналогичный, но и на более эффективный, и стоящий на ступеньку выше по классификации, «Солекс».
Этот карбюратор гораздо более экономичный, за счет оптимизации дозирования смеси, наличия обратного перелива топлива (обратки) и более эффективной системы холостого хода (включая систему ЭПХХ и отключения подачи топлива с систему ХХ, при ускорении и движении).
Установка такого карбюратора не представляет особой сложности, практически не отличается от установки обычного карбюратора. Необходимо только, докупить тройник на обратку, кронштейн на управление дросселем («газом»), другую вставку (меньшего размера) под карбюратор и шланг на обратку, с обратным клапаном, от 2108
Замена и установка
Прежде всего, перед снятием карбюратора на автомобиле, необходимо охладить двигатель, если он использовался до этого, так как при снятии топливного шланга, бензин может попасть на раскаленный выпускной коллектор и вспыхнуть.
Порядок действий:
снять воздушный фильтр (при снятии соблюдать осторожность, так как гайки крепления фильтра могут случайно попасть в карбюратор, а затем в двигатель и при запуске повредив его);
- снять тяженки управления дросселем;
- отсоединить шланги топливоподачи (заглушив шланг, например болтом) и вентиляции;
- отключить трос управления холодным запуском;
- снять шлаг управления опережением угла зажигания;
- отключить провод управления электромагнитным клапаном холостого хода;

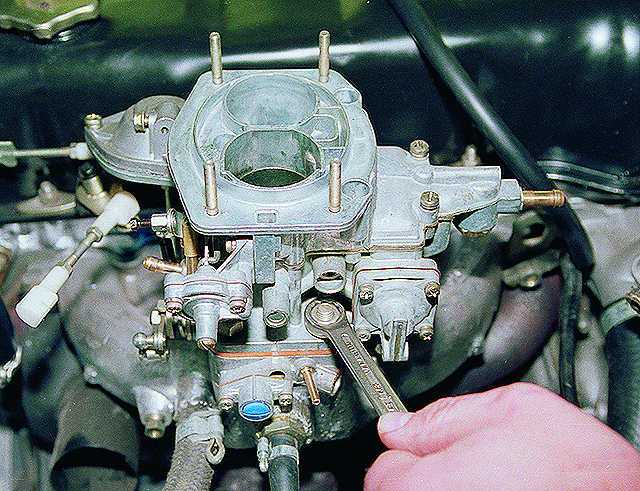

- открутить четыре гайки крепления карбюратора;
снять карбюратор;
Перед установкой карбюратора ваз 2107 следует внимательно проверить керамическую, дистанционную вставку на наличие трещин и сколов. Заменить паранитовые прокладки, стоящие под карбюратором, для исключения попадания воздуха, не по воздушным каналам.
Установить карбюратор и прикрутить его. Затяжку необходимо производить холодном двигателе (при температуре окружающей среды) и усилие затяжки, является самым малым на всем автомобиле (всего 1.5 кг/м), превышение усилия, чревато искривлением привалочной плоскости и подсосом воздуха, даже на абсолютно новом карбюраторе.
Собрать остальные детали:
- установить рычаги управления дроссельной заслонкой;
- подключить шланги топливоподачи, разряжения и малой вентиляции, а также провод управления клапаном холостого хода;
- запустить двигатель, проконтролировав утечки топлива снаружи и внутри карбюратора;
- установить воздушный фильтр;
- отрегулировать, при необходимости холостой ход (после прогрева)
Как правило, все новые карбюраторы идут в продажу уже отрегулированные на стенде, поэтому первоначальная регулировка не требуется. После прохождения отметки в тысячу километров пробега, необходимо проверить уровень СО, и при необходимости подрегулировать качество смеси.
Как снять карбюратор?
Чтобы двигатель вашего ВАЗ 2107 вновь заработал как новый, необходимо осуществить ремонт карбюратора, то есть разобрать его.

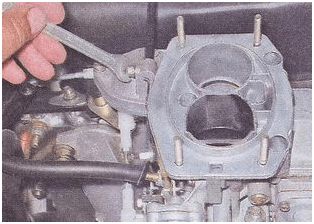

Сначала снимите воздушный фильтр. Теперь ничего не мешает для того, чтобы протереть карбюратор. Сделайте это с помощью влажной тряпки, а при сильном загрязнении воспользуйтесь специальным очистителем для двигателя. Открутите на несколько оборотов крепление тросика воздушной заслонки.
Ослабьте болт оболочки тросика, который теперь легко можно снять.
Снимите вытяжной шланг для отвода картерных газов.
Открутите топливный шланг и аккуратно снимите его со штуцера. Отверстие в топливном шланге следует обязательно заткнуть. Сделать это можно обычным болтом.
Отсоедините шланг вакуумного регулятора, служащего для опережения зажигания.
Разъедините экономайзер, обогащающий горючую смесь, и пневмоклапан.
Снимите микропереключатель с клемм.
Отожмите отверткой наконечник от тяги привода, который имеет дроссельная заслонка.
Следующим действием вы должны вынуть обратную пружину этой заслонки.

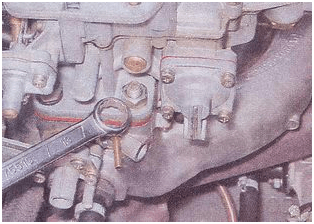

Демонтируйте карбюратор от впускного коллектора трубопровода.
Открутите оставшееся крепление и снимите карбюратор.
Теперь вы должны обратить внимание на состояние прокладки. Замените ее, если она износилась или повреждена
Подробный разбор
Вытащив корпус карбюратора, вы можете его полностью разобрать. Так как возвратную пружину мы уже сняли, открутите трехплечий рычаг.
Держите его крепление, скручивая в это время кронштейн крепления возвратной пружины.
Теперь вы можете вынуть рычаг, его пружину и тягу. Снимите с дроссельных заслонок их корпуса.
Корпус топливного отверстия-жиклера также необходимо отвинтить.
Сам жиклер надо вынуть.
Промойте эти детали, убрав с корпуса элемент из резины. При необходимости замените эту деталь.

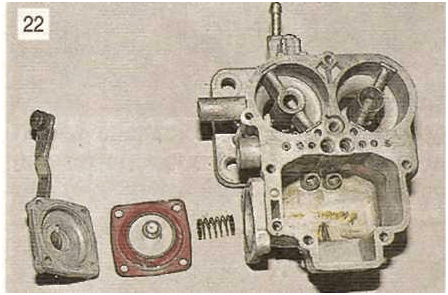

В насосе ВАЗ 2107 (ускорительном) открутите болт. Демонтируйте с насоса крышку в комплекте с диафрагмой и пружиной.
Выньте диффузоры.
Все запчасти промойте в растворе ацетона.
Используйте линейку, приложив ее своими руками ребром к корпусу, чтобы проверить его на искривление.
Если вы обнаружили небольшое искривление, то перед тем, как его исправить, вставьте в переходные трубки сверла. Они должны входить в отверстия с усилием, то есть быть меньшего диаметра, чем это отверстие. Теперь выньте эти трубки обычными плоскогубцами.
При незначительном искажении поверхности, вы можете воспользоваться тисками, чтобы его устранить. В тиски следует вложить губки, под которыми рекомендуется расположить листы фанеры. При сильной деформации рекомендуется аккуратно произвести ремонт корпуса – выстучать корпус столярным молотком. Теперь выровняйте поверхность широким напильником. Чтобы не спилить лишнее, контролируйте свои действия с помощью линейки – периодически прикладывайте ее к корпусу. Теперь промойте корпус в ацетоне и можете собрать карбюратор ВАЗ 2107 в обратном порядке.
Произведя своими руками ремонт такого сложного механизма, теперь вам не страшны никакие поломки в вашей машине.
